Viega Prestabo XL bøjning, 45°, 88,9 mm, stål/forzinket, 597702

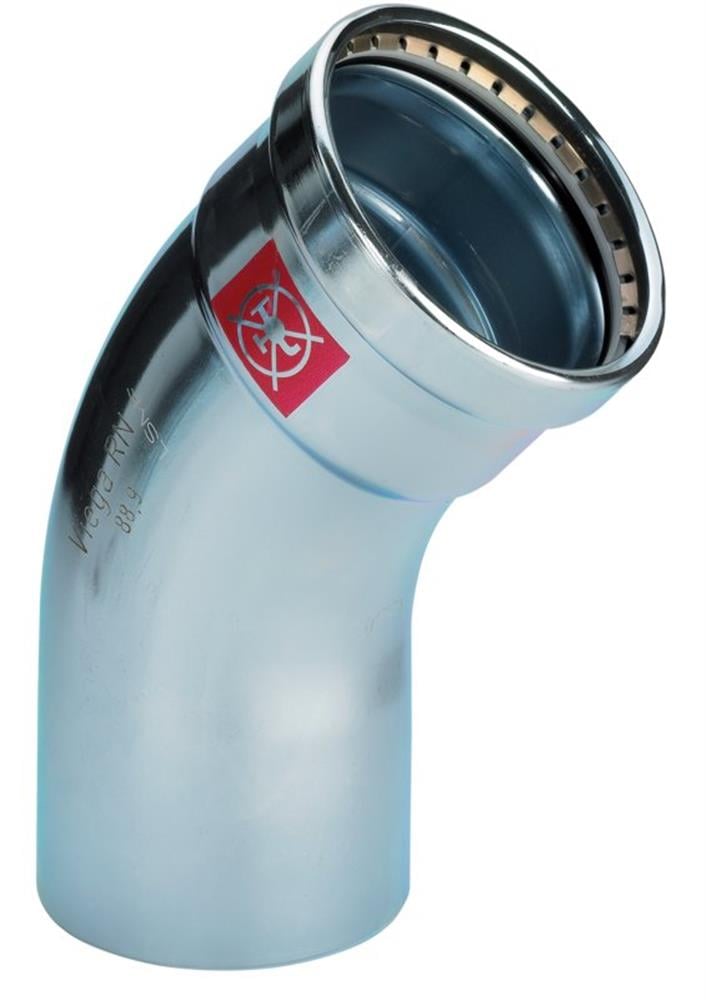

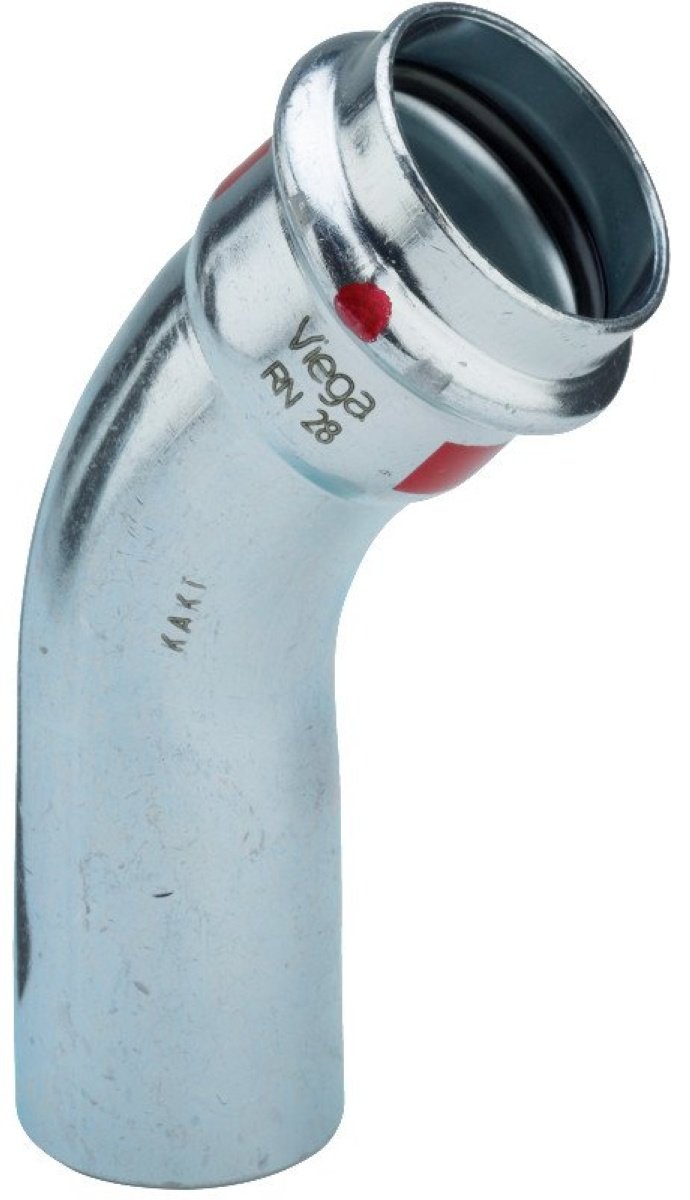

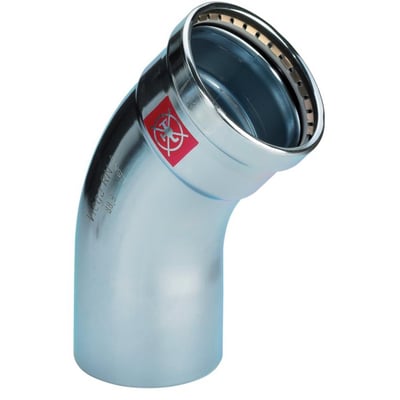

Viega Prestabo XL-bøjning i forzinket stål med 45° vinkel og diameter på 88,9 mm, set skråt forfra.Viega Prestabo XL-bøjning i forzinket stål set fra en anden vinkel, med den åbne presmuffe og røde markering synlig.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 12/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 12/11
GLS Erhverv49,00 kr.Torsdag d. 12/11
GLS Hjemmelevering59,00 kr.Torsdag d. 12/11
Direkte levering149,00 kr.Onsdag d. 11/11
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 11/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Viega
Viega Prestabo XL 45°-bøjning i galvanisk forzinket stål, 88,9 mm (DN 80), med EPDM-pakning, muffe/nippel-tilslutning og SC-Contur. Ikke til drikkevand. Læs mere…
  • Varenr.:
    033903089
  • EAN nr.:
    4015211597702
  • Typenr.:
    597702
pr. stk. inkl. moms
841,00 kr.

Måske interessant?

Se alt fra mærket
Se hele serien

Beskrivelse

Viega Prestabo XL-bøjning med 45° vinkel til rør med en udvendig diameter på 88,9 mm (DN 80). Bøjningen er udført i ulegeret stål og galvanisk forzinket udvendigt. Den har indstiksende og presstilslutning, én presmuffe og en EPDM-pakning.

Materiale og udførelse

  • Ulegeret stål, materialenummer 1.0308 (E235), iht. DIN EN 10305-3.
  • Galvanisk forzinket overflade med blå kromatering. Det angivne zinklag er 8–15 µm.
  • Dimension: 88,9 mm, DN 80.
  • Vinkel: 45°.
  • Tilslutning: muffe/nippel med indstiksende og presstilslutning.
  • Presprofil: V. SC-Contur er angivet for tilslutningerne.
  • 1-delt, trækfast og systembundet udførelse. Bøjningen er hverken reducerende eller excentrisk og har ikke udlufter eller aftap.

SC-Contur og mærkning

SC-Contur gør upressede fittings synligt utætte, når anlægget fyldes. Funktionen er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, punkt 12.14. Ved tæthedsprøvning med vand registreres upressede fittings i trykområdet 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er det angivne område 22 hPa–0,3 MPa.

Prestabo-komponenter er mærket med røde symboler og markeringer for at skelne dem fra Sanpress Inox-artikler. Systemet er ikke beregnet til drikkevandsinstallationer.

Anvendelse og driftsdata

  • Anvendelsesområder for Prestabo-systemet omfatter varmeanlæg, industri- og anlægsbyggeri, solvarmeanlæg, klimaanlæg og vandbaserede, lukkede kølekredse.
  • Sprinkleranlæg og trykluftanlæg er angivet med sendzimirforzinkede rør.
  • Kontinuerligt temperaturområde angivet for produktet: -25 til 105 °C.
  • Med EPDM-pakning angives en maksimal driftstemperatur på 110 °C.
  • Maksimalt driftstryk: 1,6 MPa (PN 16); maksimalt arbejdstryk ved 20 °C er angivet til 16 bar.

For anvendelse uden for de beskrevne områder skal materialevalget afstemmes med Viega Service Center.

Prestabo-systemets rørvarianter

  • Ulegeret stål 1.0308 (E235) iht. DIN EN 10305-3, galvanisk forzinket udvendigt.
  • Ulegeret stål 1.0308 (E235) iht. DIN EN 10305, galvanisk forzinket udvendigt med hvid polypropylenkappe (PP), RAL 9001.
  • Ulegeret stål 1.0215 (E220) iht. DIN EN 10305, sendzimirforzinket indvendigt og udvendigt.
  • Prestabo-systemets standarddimensioner er 12, 15, 18, 22, 28, 35, 42 og 54 mm. XL-dimensionerne er 64,0, 76,1, 88,9 og 108,0 mm.

Kontrol og begrænsninger

Bøjningen er VdS-kontrolleret og UL-undersøgt. Det galvaniske zinklag giver ikke varig beskyttelse mod udvendig korrosion ved kontakt med fugt eller korrosivt virkende byggematerialer.

Specifikationer

  • Varenummer:
    033903089
  • EAN nummer:
    4015211597702
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    597702
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    1Stk
  • Diameter:
    88,9 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    45 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • LPCB-undersøgelse:
    Nej
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Forzinket stål
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN 80
  • Nominel diameter tilslutning 1:
    DN 80
  • Overflade:
    FZ
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebeskyttelse tilslutning 2:
    Galvanisk/elektrolytisk zinkbelagt
  • Pres-ende type:
    Muffe/nippel
  • Reducerende:
    Nej
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    88,9mm
  • Rørdimension 2:
    88,9mm
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Indstik
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    Bøjning
  • Udvendig rørdiameter tilslutning 2:
    88.9 mm
  • Udvendig rørdiameter tilslutning 1:
    88.9 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel:
    45gr
  • Vinkel på bøjning:
    45.0 °
  • Serie:
    Prestabo
  • Producent/forhandler:
    Viega
