Prestabo overgangsbøjning, 90°, 28 mm x 1" NPT

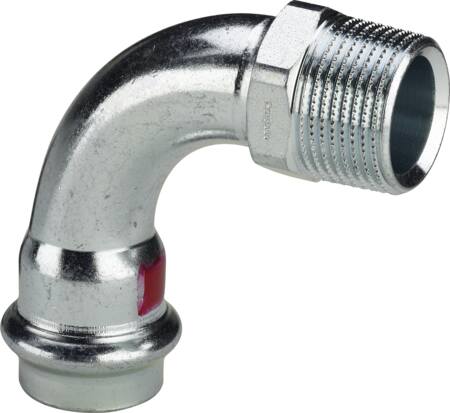

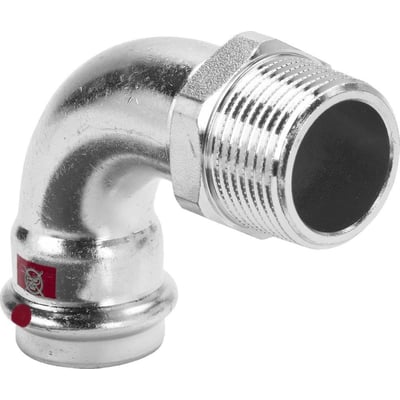

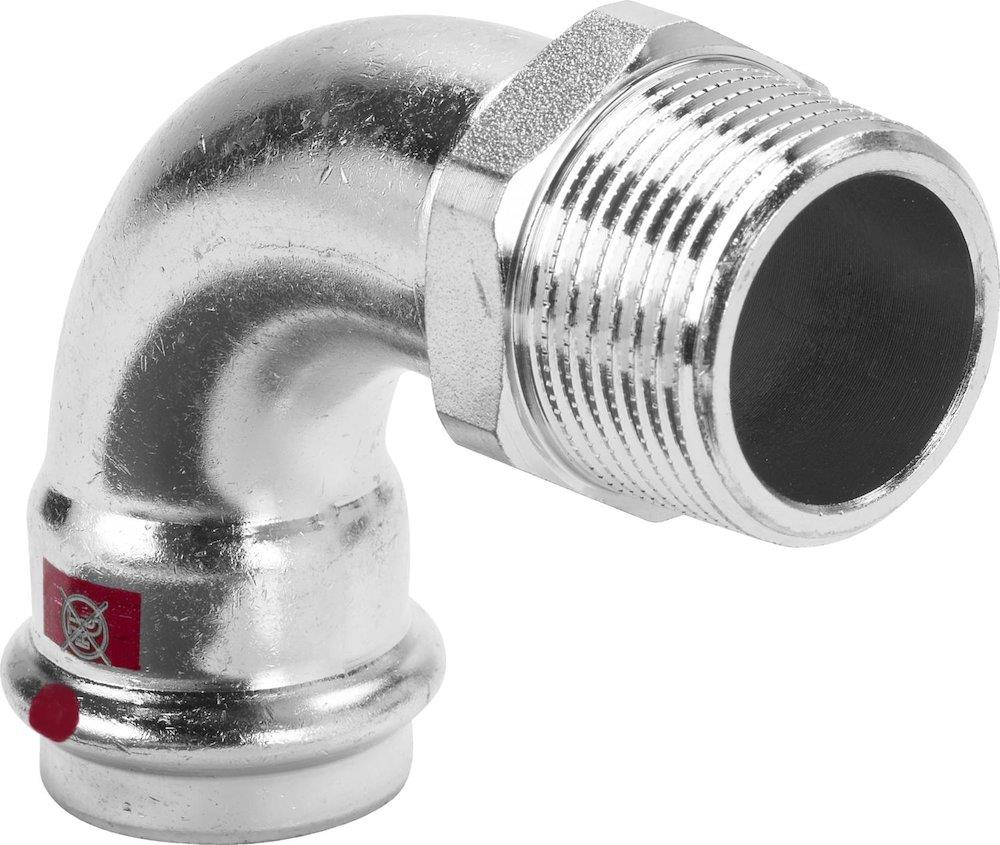

Viega Prestabo overgangsbøjning i 90° med 28 mm presmuffe og 1" udvendigt NPT-gevind, set skråt forfra.Viega Prestabo overgangsbøjning i 90° set fra en anden vinkel med presmuffen nederst og NPT-gevindet øverst.Stregtegning af Viega Prestabo overgangsbøjning i 90° med presmuffe og udvendigt NPT-gevind.
PRISGARANTI
8 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres fredag d. 20/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 20/11
GLS Erhverv49,00 kr.Fredag d. 20/11
GLS Hjemmelevering59,00 kr.Fredag d. 20/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden onsdag 15.30
Se alt fra mærket Viega
90° Prestabo overgangsbøjning i forzinket stål med 28 mm presmuffe, 1" udvendigt NPT-gevind og EPDM-pakning. Ikke egnet til drikkevand. Læs mere…
  • Varenr.:
    033902028
  • EAN nr.:
    4015211558444
  • Typenr.:
    558444
pr. stk. inkl. moms
114,00 kr.

Andre købte også

Måske interessant?

Beskrivelse

Produktbeskrivelse

Prestabo overgangsbøjning med 90° vinkel, 28 mm presmuffe og 1" udvendigt konisk NPT-gevind. Bøjningen er udført i forzinket, ulegeret stål og har en EPDM-tætningsring. Den er trækfast og systembundet.

Prestabo-systemet anvendes til varme, vandbaserede køleanlæg og trykluft u/25 mg/m² samt til industrielle anlæg og vandbaserede, lukkede kølekredse. Produktet må ikke anvendes til drikkevand. Fittings og rør i systemet er markeret med røde markeringer og linjer, og markeringen signalerer, at systemet ikke er egnet til drikkevand.

SC-Contur gør, at en samling, der ikke er presset, er synligt utæt.

Materialer og Prestabo-systemet

Fittingen er af galvanisk/elektrolytisk zinkbelagt stål. Materialekvaliteten for tilslutningerne er angivet som St. 35 (DIN 10308). Leverandørbeskrivelsen for Prestabo-systemets presfittings og rør angiver desuden ulegeret stål St. 37/2, også beskrevet som sort jern.

Prestabo-systemet omfatter to typer systemrør: ulegeret stål med udvendig galvanisk forzinkning samt ulegeret stål med udvendig galvanisk forzinkning og hvid kunststofbeklædning af polypropylen (PP), RAL 9001. Systemet leveres i dimensionerne 15, 18, 22, 28, 35, 42, 54, 64, 76,1, 88,9 og 108 mm.

Tekniske specifikationer

  • Type: 1-styks overgangsbøjning, 90°
  • Tilslutning 1: Pres system, muffe, 28 mm udvendig rørdiameter, DN25
  • Tilslutning 2: 1" udvendigt konisk NPT-gevind
  • Antal presmuffer: 1
  • Bakker: V-bakker
  • Konturkode: V; SC-kontur er angivet for begge tilslutninger
  • Tætningsmateriale: EPDM; leveres med tætningsring
  • Overfladebehandling: Ubehandlet; overfladebeskyttelse: galvanisk/elektrolytisk zinkbelægning
  • Angivet udvendig rørdiameter for tilslutning 2: 28 mm
  • Længde og reel arbejdslængde for tilslutning 1: 57,6 mm
  • Længde og reel arbejdslængde for tilslutning 2: 76,5 mm
  • Nøglebredde: 36 mm
  • Tryktrinsflange: PN 16; maksimalt arbejdstryk ved 20 °C: 16 bar
  • Angivet kontinuerligt temperaturområde: -25 til 105 °C; maksimal middeltemperatur: 110 °C
  • Ikke reducerende og ikke excentrisk
  • Uden udlufter, aftap og stopbuffer
  • Godkendelser og undersøgelser: VdS-kontrolleret og UL-undersøgelse angivet; FM- og LPCB-undersøgelse, KIWA-certificering og gastilladelse QA er angivet som nej
  • Oprindelsesland: Tyskland
  • Varenummer: 033902028; typenummer: 558444; EAN: 4015211558444

Specifikationer

  • Varenummer:
    033902028
  • EAN nummer:
    4015211558444
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    558444
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    1Stk
  • Bakker:
    V bakker
  • Diameter:
    28 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Gevind:
    1"
  • Grad:
    90 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde tilslutning 1:
    57.6 mm
  • Længde tilslutning 2:
    76.5 mm
  • LPCB-undersøgelse:
    Nej
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Forzinket stål
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nøglebredde:
    36.0 mm
  • Nominel diameter tilslutning 2:
    1"
  • Nominel diameter tilslutning 1:
    DN25
  • O ring:
    EPDM
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebeskyttelse tilslutning 2:
    Galvanisk/elektrolytisk zinkbelagt
  • Pres-ende type:
    Muffe
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    57.6 mm
  • Reel arbejdslængde tilslutning 2:
    76.5 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension udvendig:
    28mm
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Udvendigt Amerikansk rørgevind konisk (NPT)
  • Trækfast:
    Ja
  • Tryktrinsflange:
    PN 16
  • Type:
    Bøjning
  • Udvendig rørdiameter tilslutning 2:
    28.0 mm
  • Udvendig rørdiameter tilslutning 1:
    28.0 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel:
    90gr
  • Vinkel på bøjning:
    90.0 °
  • Serie:
    Prestabo
  • Producent/forhandler:
    Viega
