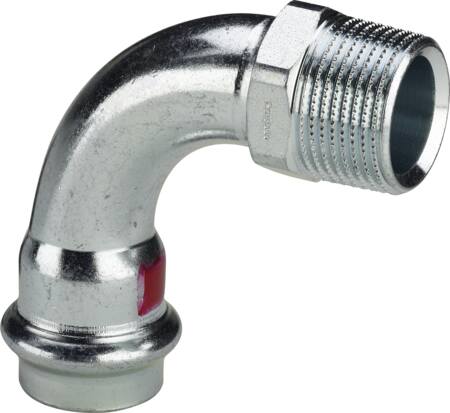

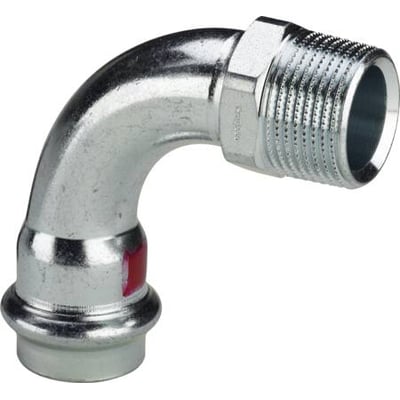

Prestabo bøjning MF/NP, 90°, 35 mm x 1 1/4"

Viega Prestabo 90° bøjning i stål med 35 mm presstilslutning og 1 1/4" udvendigt gevind.Stregtegning af Viega Prestabo 90° bøjning med presstilslutning og udvendigt gevind.
PRISGARANTI
8 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 12/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 12/11
GLS Erhverv49,00 kr.Torsdag d. 12/11
GLS Hjemmelevering59,00 kr.Torsdag d. 12/11
Direkte levering149,00 kr.Onsdag d. 11/11
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 11/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Viega
1-styks Prestabo-bøjning i stål med 35 mm presstilslutning og konisk udvendigt NPT-gevind. 90° vinkel, EPDM-pakning og trykklasse PN 16. Læs mere…
  • Varenr.:
    033902035
  • EAN nr.:
    4015211558451
  • Typenr.:
    558451
pr. stk. inkl. moms
223,00 kr.

Måske interessant?

Se alt fra mærket
Se hele serien

Beskrivelse

Produktbeskrivelse

Prestabo bøjning MF/NP er en 1-styks, 90° overgangsbøjning med presstilslutning og konisk udvendigt amerikansk rørgevind (NPT). Bøjningen er fremstillet af stål, materialekvalitet St. 35 (DIN 10308), og har galvanisk/elektrolytisk zinkbeskyttelse. Tilslutning 1 er DN32 med en udvendig rørdiameter på 35 mm. Tilslutning 2 er angivet med nominel diameter 1 1/4" og udvendig rørdiameter 35 mm.

Produktattributterne angiver tilslutning 2 som NPT-gevind, mens en supplerende produkttekst omtaler R-gevind.

Anvendelse

Prestabo-systemet anvendes til varme, vandbaserede køleanlæg og trykluft under 25 mg/m². Produktet må ikke anvendes til drikkevand.

Prestabo-systemets rør findes som ulegerede stålrør med udvendig galvanisk forzinkning, enten uden kunststofbeklædning eller med en hvid polypropylenbeklædning (PP, RAL 9001). Leverandørbeskrivelsen angiver Prestabo-fittings og rør som ulegeret stål St. 37/2 (sort jern) med udvendig galvanisk forzinkning. Fittings og rør er markeret med røde markeringer og linjer. De angivne rørdimensioner i systemet er 15, 18, 22, 28, 35, 42, 54, 64, 76,1, 88,9 og 108 mm.

Tekniske specifikationer

  • Form og type: Bøjning, 1-stykke
  • Vinkel: 90°
  • Tilslutning 1: Prestabo-pres system, DN32, udvendig diameter 35 mm
  • Tilslutning 2: Konisk udvendigt NPT-gevind, nominel diameter 1 1/4", udvendig diameter 35 mm
  • Materiale: Stål, St. 35 (DIN 10308) ved begge tilslutninger
  • Overfladebeskyttelse: Galvanisk/elektrolytisk zinkbelagt ved begge tilslutninger; overfladebehandling angivet som ubehandlet
  • Tætningsmateriale: EPDM; tætningsringe/pakninger medfølger som del af produktet
  • Arbejdslængde og længde: 58 mm ved tilslutning 1 og 78 mm ved tilslutning 2
  • Nøglebredde: 46 mm
  • Trykklasse: PN 16; maksimalt arbejdstryk 16 bar ved 20 °C
  • Temperatur: kontinuerligt temperaturområde angivet som -25 til 105 °C; maksimal middeltemperatur angivet som 110 °C
  • Konturkoder: V for bøjningen og SC for begge tilslutninger
  • Trækfast: Ja
  • Reducerende: Nej; excentrisk: Nej
  • Udlufter, aftap og stopbuffer: Nej
  • Afdækket: Nej
  • VdS-kontrolleret: Ja; UL-undersøgelse: Ja
  • FM- og LPCB-undersøgelse: Nej; KIWA-certificering: Nej; gastilladelse QA: Nej; ULC-farve: Nej
  • Hovedfarve og ringstivhedsklasse: Angivet som Andet

Specifikationer

  • Varenummer:
    033902035
  • EAN nummer:
    4015211558451
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    558451
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde tilslutning 1:
    58.0 mm
  • Længde tilslutning 2:
    78.0 mm
  • LPCB-undersøgelse:
    Nej
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nøglebredde:
    46.0 mm
  • Nominel diameter tilslutning 2:
    1 1/4"
  • Nominel diameter tilslutning 1:
    DN32
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebeskyttelse tilslutning 2:
    Galvanisk/elektrolytisk zinkbelagt
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    58.0 mm
  • Reel arbejdslængde tilslutning 2:
    78.0 mm
  • Ring stivhedsklasse:
    Andet
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Udvendigt Amerikansk rørgevind konisk (NPT)
  • Trækfast:
    Ja
  • Tryktrinsflange:
    PN 16
  • Type:
    1-stykke
  • Udvendig rørdiameter tilslutning 2:
    35.0 mm
  • Udvendig rørdiameter tilslutning 1:
    35.0 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel på bøjning:
    90.0 °
  • Serie:
    Prestabo
  • Producent/forhandler:
    Viega
