Prestabo overgangsbøjning, 42 mm x 1½", 90°

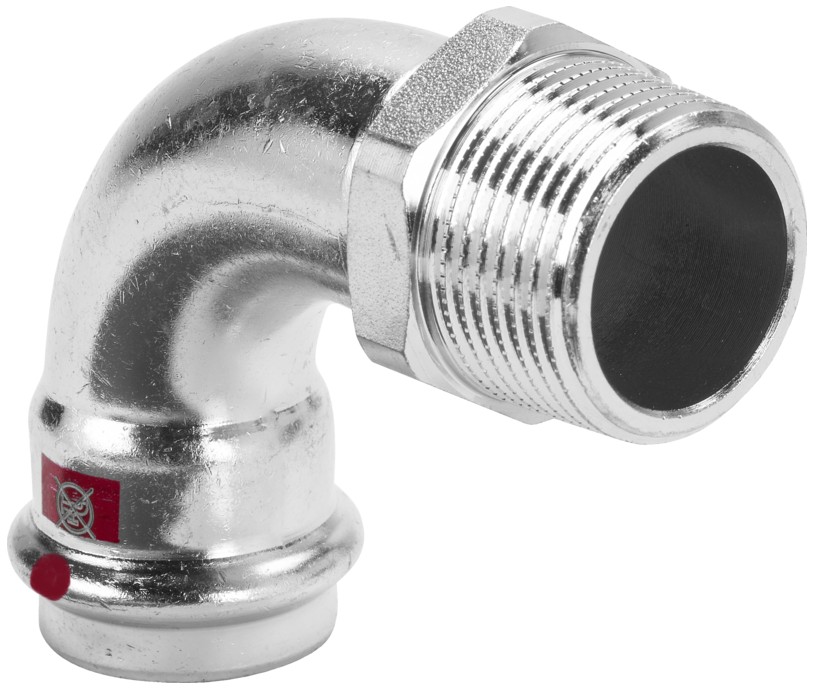

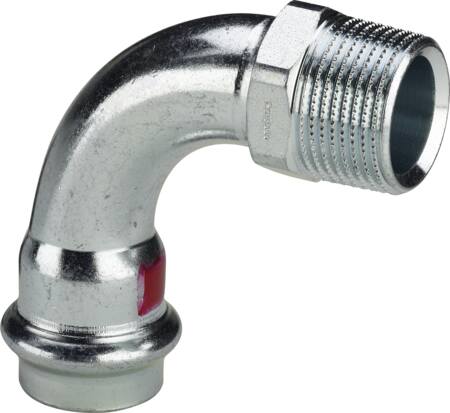

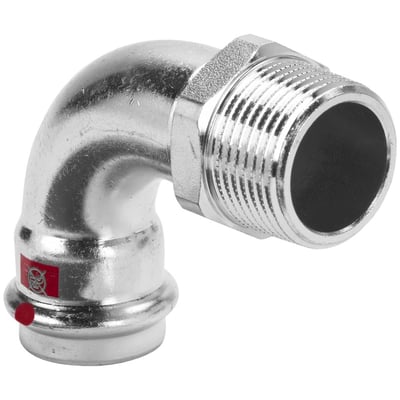

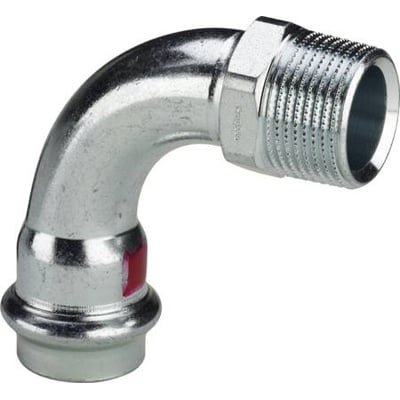

Viega Prestabo overgangsbøjning på 90° med 42 mm presstilslutning og 1½" udvendigt gevind.Stregtegning af Viega Prestabo overgangsbøjning på 90° med 42 mm presstilslutning og 1½" udvendigt gevind.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 18/11 - torsdag d. 26/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 18/11 - torsdag d. 26/11
GLS Erhverv49,00 kr.Onsdag d. 18/11 - torsdag d. 26/11
GLS Hjemmelevering59,00 kr.Onsdag d. 18/11 - torsdag d. 26/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 17/11 - onsdag d. 25/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Viega
Prestabo overgangsbøjning med 42 mm presstilslutning og 1½" udvendigt konisk NPT-gevind. 90°, PN 16 og EPDM-tætning. Læs mere…
  • Varenr.:
    033902042
  • EAN nr.:
    4015211558468
  • Typenr.:
    558468
pr. stk. inkl. moms
356,00 kr.

Måske interessant?

Se alt fra mærket
Se hele serien

Beskrivelse

Produktbeskrivelse

Prestabo overgangsbøjning i 90° med presstilslutning på 42 mm og 1½" udvendigt konisk NPT-gevind. Bøjningen er trækfast og har en EPDM-tætningsring. Den er beregnet til brug i Prestabo-systemet.

Anvendelse og Prestabo-systemet

Systemet anvendes til varme, vandbaserede køleanlæg og trykluft under 25 mg/m². Det må ikke anvendes til drikkevand. Fittings og rør er mærket med røde markeringer og linjer.

Prestabo-systemet omfatter to typer systemrør:

  • Ulegeret stål med udvendig galvanisk forzinkning.
  • Ulegeret stål med udvendig galvanisk forzinkning og hvid kunststofbeklædning af polypropylen (PP), RAL 9001.

Systemrørene fås i dimensionerne 15, 18, 22, 28, 35, 42, 54, 64, 76,1, 88,9 og 108 mm.

Tilslutninger og mål

  • Tilslutning 1: pres system, DN 40, udvendig rørdiameter 42 mm.
  • Tilslutning 2: 1½" udvendigt konisk NPT-gevind.
  • Længde tilslutning 1: 86,7 mm; reel arbejdslængde: 86,7 mm.
  • Længde tilslutning 2: 102 mm; reel arbejdslængde: 102 mm.
  • Nøglebredde: 50 mm.
  • Konturkode for bøjningen: V. Konturkode for begge tilslutninger: SC.

Materialer og tekniske data

  • Materiale ved begge tilslutninger: stål. Produktattributterne angiver materialekvalitet St. 35 (DIN 10308) ved begge tilslutninger.
  • Leverandørbeskrivelsen angiver Prestabo-fittings og rør som ulegeret stål St. 37/2 (sort jern) med udvendig galvanisk forzinkning.
  • Overfladebeskyttelse ved begge tilslutninger: galvanisk/elektrolytisk zinkbelægning. Overfladebehandling er angivet som ubehandlet.
  • Tætningsmateriale: EPDM. Tætningsringe eller pakninger medfølger.
  • Tryktrinsflange: PN 16. Maksimalt arbejdstryk ved 20 °C: 16 bar.
  • Temperaturområde angivet for kontinuerlig middeltemperatur: -25 til 105 °C. En særskilt attribut angiver maksimal middeltemperatur ved kontinuerlig drift til 110 °C og minimal temperatur til -25 °C.
  • Ringstivhedsklasse og fittingens hovedfarve er angivet som “Andet”.

Udførelse og godkendelser

  • Ikke excentrisk og ikke reducerende.
  • Uden udlufter, aftap og stopbuffer; afdækning er angivet som nej.
  • UL-undersøgelse: ja. VdS-kontrolleret: ja.
  • FM- og LPCB-undersøgelse: nej. KIWA-certificering og gastilladelse QA: nej. ULC-farve: nej.

Varenummer: 033902042. Typenummer: 558468. EAN: 4015211558468.

Specifikationer

  • Varenummer:
    033902042
  • EAN nummer:
    4015211558468
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    558468
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Diameter:
    42 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    90 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde tilslutning 1:
    86.7 mm
  • Længde tilslutning 2:
    102.0 mm
  • LPCB-undersøgelse:
    Nej
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nøglebredde:
    50.0 mm
  • Nominel diameter tilslutning 2:
    1½"
  • Nominel diameter tilslutning 1:
    DN 40
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebeskyttelse tilslutning 2:
    Galvanisk/elektrolytisk zinkbelagt
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    86.7 mm
  • Reel arbejdslængde tilslutning 2:
    102.0 mm
  • Ring stivhedsklasse:
    Andet
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Udvendigt Amerikansk rørgevind konisk (NPT)
  • Trækfast:
    Ja
  • Tryktrinsflange:
    PN 16
  • Type:
    Bøjning
  • Udvendig rørdiameter tilslutning 1:
    42.0 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel på bøjning:
    90.0 °
  • Serie:
    Prestabo
  • Producent/forhandler:
    Viega
