Beskrivelse
Produktbeskrivelse

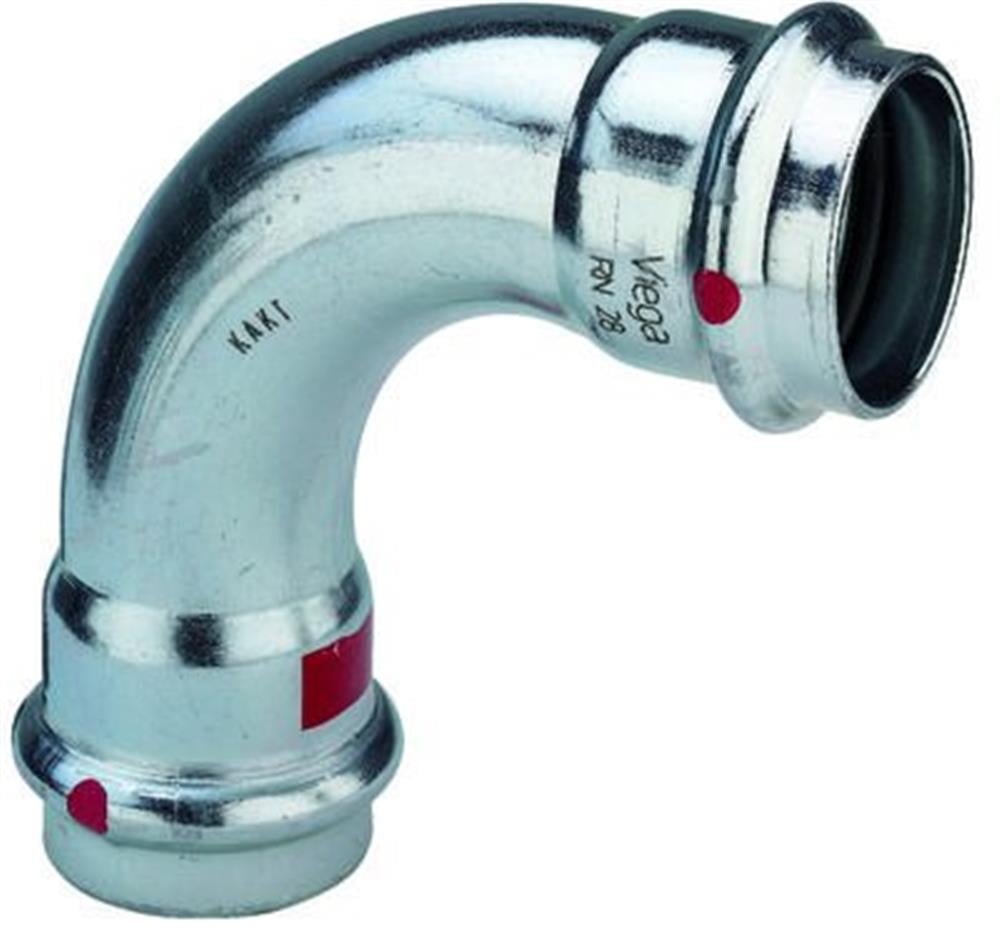

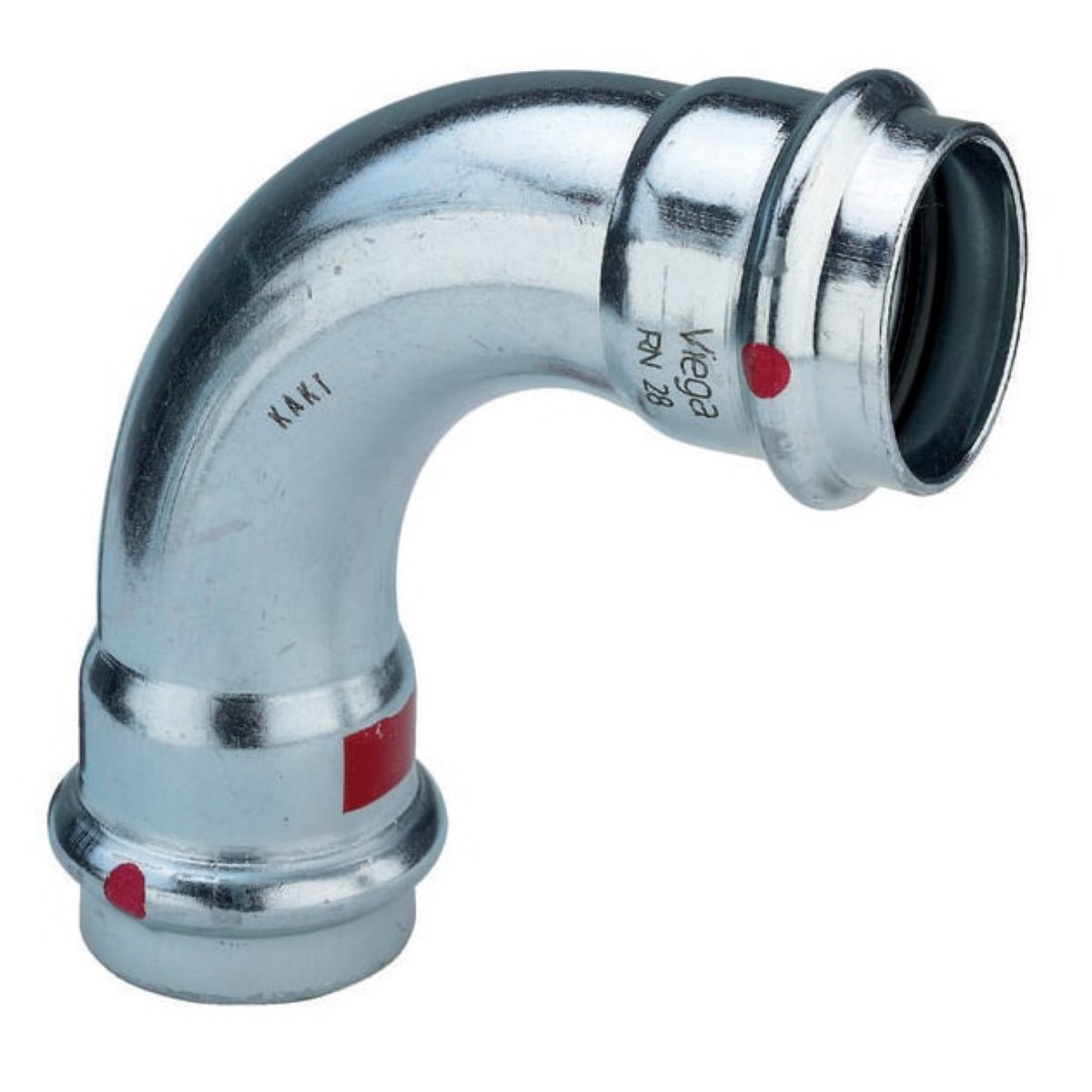

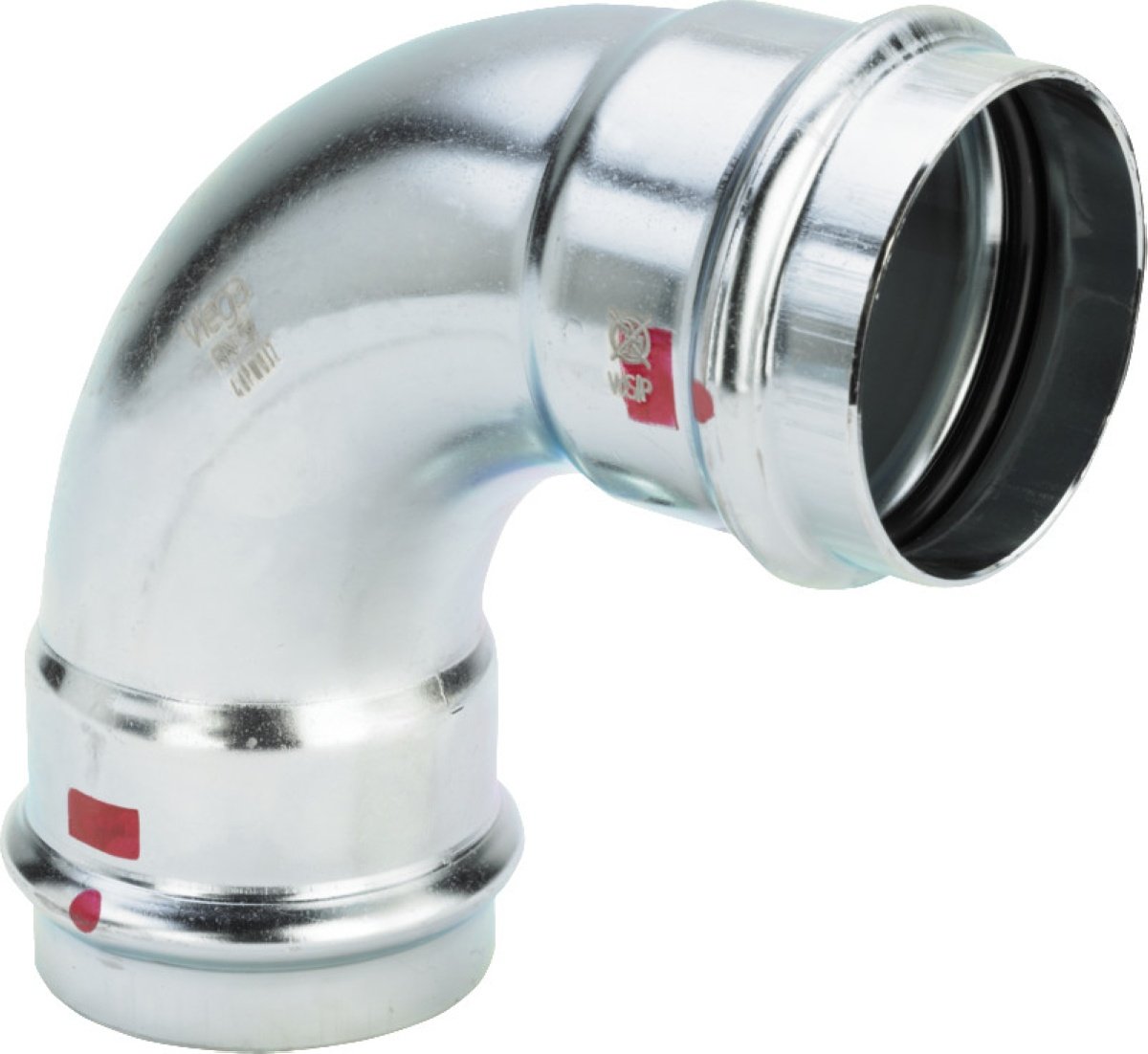

Viega Prestabo er en 90° bøjning med to 18 mm pressmuffer til Prestabo-presfittingsystemet. Bøjningen er fremstillet af ulegeret stål 1.0308 (E235) iht. DIN EN 10305-3 og er galvanisk forzinket udvendigt. Den har EPDM-pakning og er systembundet og trækfast.
- Tilslutninger: 2 x 18 mm pres, DN15
- Vinkel: 90°
- Presprofil: V
- SC-Contur
- Længde ved hver tilslutning: 39,5 mm
- Reel arbejdslængde ved hver tilslutning: 17,5 mm
- Materiale: stål, galvanisk forzinket

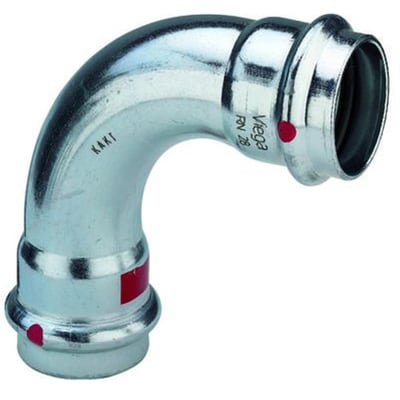

SC-Contur og mærkning
SC-Contur gør upressede fittings synligt utætte, når anlægget fyldes. Funktionen er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, punkt 12.14. Ved tæthedsprøvning med vand kan upressede fittings registreres ved 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er det angivne trykområde 22 hPa–0,3 MPa.
Prestabo-komponenterne har rød mærkning, der adskiller dem fra Sanpress Inox-artikler. De er ikke beregnet til drikkevandsinstallationer.
Tekniske data
- Trykklasse: PN 16
- Maksimalt arbejdstryk: 16 bar (1,6 MPa), også angivet ved maksimal medietemperatur
- Kontinuerligt medietemperaturområde: -25 til 105 °C
- Maksimal driftstemperatur med EPDM-pakning: 110 °C
- Bøjningen er ikke reducerende eller excentrisk og har ikke udlufter eller aftap
Anvendelse og Prestabo-systemet
Prestabo-systemet anvendes til varmeanlæg, industri- og anlægsbyggeri, solvarmeanlæg, klimaanlæg og vandbaserede lukkede kølekredse. Sprinkler- og trykluftanlæg er angivet til brug med sendzimirforzinkede rør.
Prestabo-systemrør fås i følgende varianter: ulegeret stål 1.0308 (E235) iht. DIN EN 10305-3 med udvendig galvanisk forzinkning; ulegeret stål 1.0308 (E235) iht. DIN EN 10305 med udvendig galvanisk forzinkning og hvid PP-kappe (RAL 9001); samt ulegeret stål 1.0215 (E220) iht. DIN EN 10305, sendzimirforzinket indvendigt og udvendigt.
De angivne standarddimensioner for Prestabo-systemrør er 12, 15, 18, 22, 28, 35, 42 og 54 mm. XL-dimensionerne er 64,0, 76,1, 88,9 og 108,0 mm.
Specifikationer
-
Varenummer:033901018
-
EAN nummer:4015211558130Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:558130Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Afdækket:Nej
-
Antal presmuffer:2Stk
-
Bakker:V bakker
-
Diameter:18 mm
-
Excentrisk:Nej
-
FM-undersøgelse:Nej
-
Form:Bøjning
-
Gastilladelse QA:Nej
-
Grad:90 °
-
Hovedfarve fitting:Andet
-
KIWA certificeret:Nej
-
Kontur kode:V
-
Kontur kode tilslutning 1:SC
-
Kontur kode tilslutning 2:SC
-
Længde tilslutning 1:39.5 mm
-
Længde tilslutning 2:39.5 mm
-
LPCB-undersøgelse:Nej
-
Maks. driftstryk ved maks. medietemperatur:16.0 bar
-
Maksimal arbejdstryk ved 20 gr.C:16.0 bar
-
Maksimal middeltemperatur (kontinuerlig):110.0 °C
-
Materiale:Forzinket stål
-
Materiale tilslutning 1:Stål
-
Materiale tilslutning 2:Stål
-
Materialekvalitet tilslutning 2:St. 35 ( DIN 10308)
-
Materialekvalitet tilslutning 1:St. 35 ( DIN 10308)
-
Med aftap:Nej
-
Med stopbuffer:Nej
-
Med tætningsringe / pakninger:Ja
-
Med trermisk isolering:Nej
-
Med udlufter:Nej
-
Middeltemperatur (kontinuerlig):-25 - 105 °C
-
Minimal mellemtemperatur (kontinuerlig):-25.0 °C
-
Nominel diameter tilslutning 2:DN15
-
Nominel diameter tilslutning 1:DN15
-
Overflade:FZ
-
Overfladebehandling tilslutning 1:Ubehandlet
-
Overfladebehandling tilslutning 2:Ubehandlet
-
Overfladebeskyttelse tilslutning 1:Galvanisk/elektrolytisk zinkbelagt
-
Overfladebeskyttelse tilslutning 2:Galvanisk/elektrolytisk zinkbelagt
-
Pres-ende type:2 muffer
-
Reducerende:Nej
-
Reel arbejdslængde tilslutning 1:17.5 mm
-
Reel arbejdslængde tilslutning 2:17.5 mm
-
Ring stivhedsklasse:Andet
-
Rørdimension 1:18mm
-
Rørdimension 2:18mm
-
Systembundet:Ja
-
Tætningsmateriale:EPDM
-
Tilslutning (1):Pres system
-
Tilslutning 2:Pres system
-
Trækfast:Ja
-
Tryktrinsflange:PN 16
-
Type:Bøjning
-
Udvendig rørdiameter tilslutning 2:18.0 mm
-
Udvendig rørdiameter tilslutning 1:18.0 mm
-
UL-undersøgelse:Nej
-
ULC-farve:Nej
-
VdS-kontrolleret:Nej
-
Vinkel:90gr
-
Vinkel på bøjning:90.0 °
-
Serie:Prestabo
-
Producent/forhandler:Viega
