- Varenr.:033901035
- EAN nr.:4015211558161
- Typenr.:558161
Måske interessant?
Beskrivelse

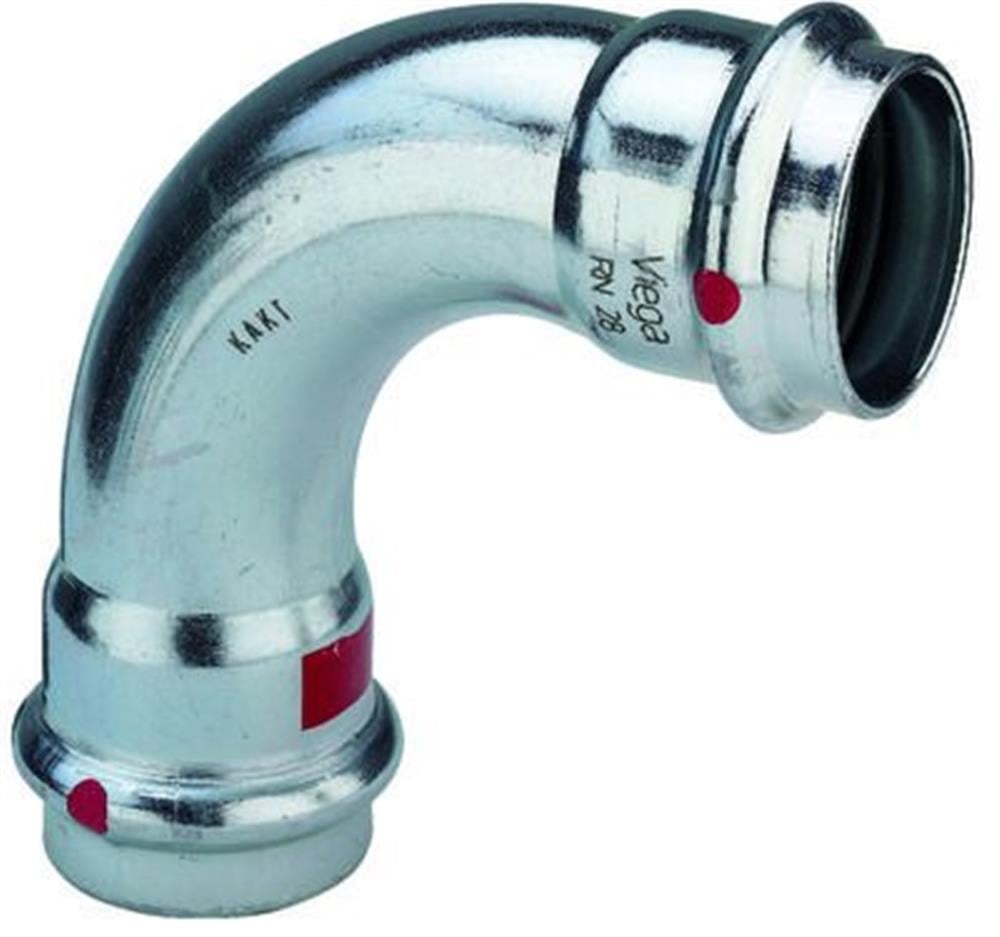

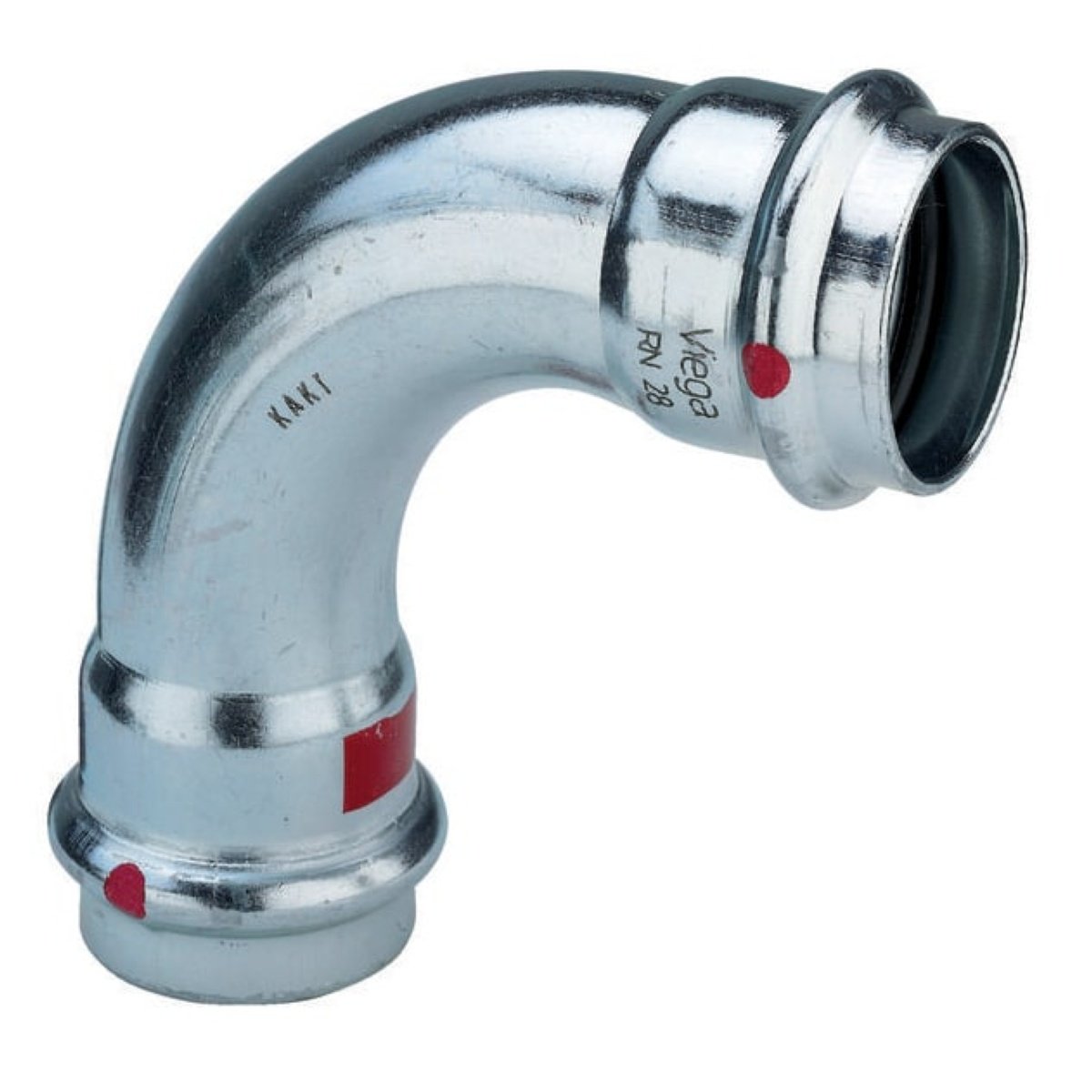

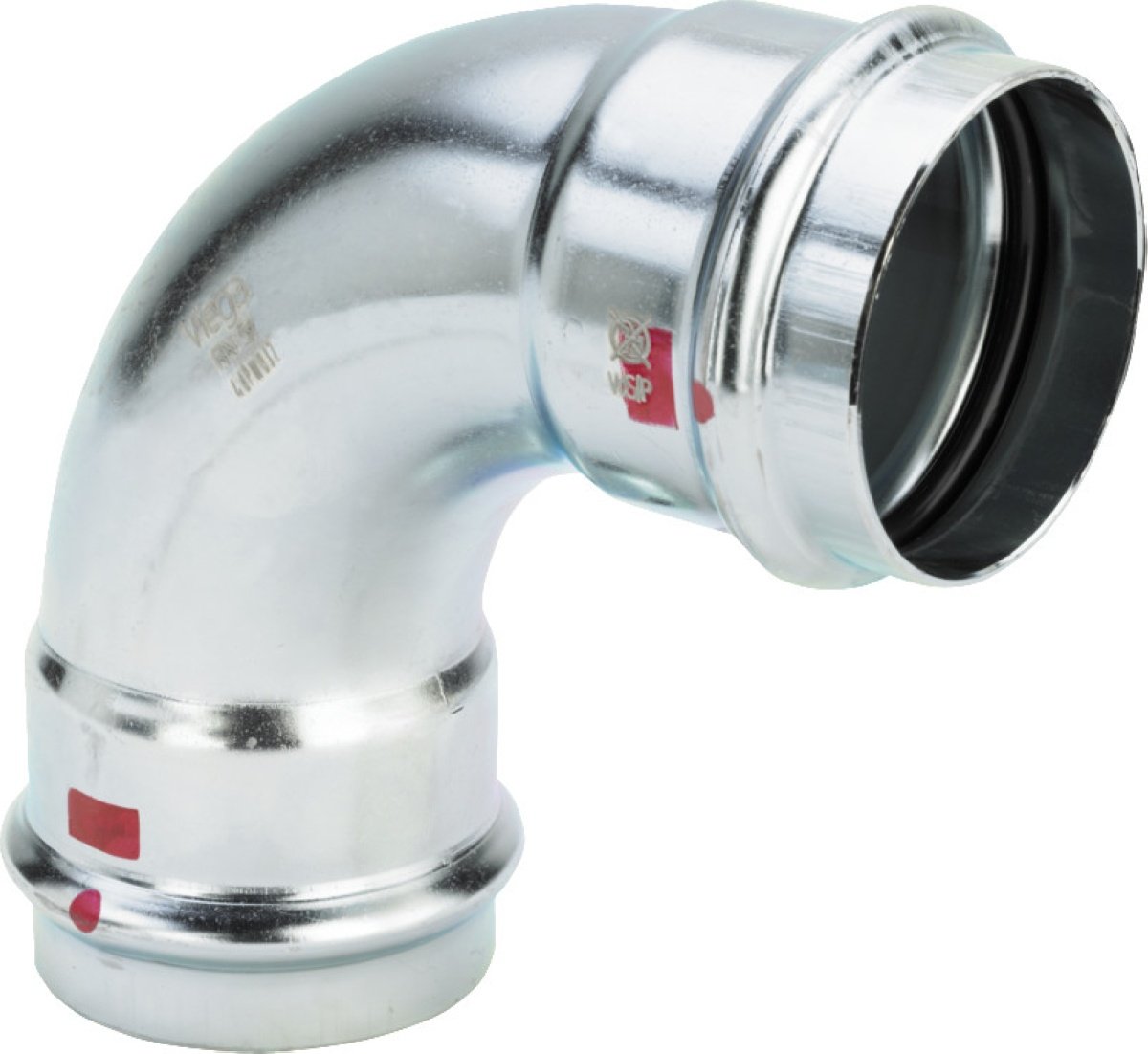

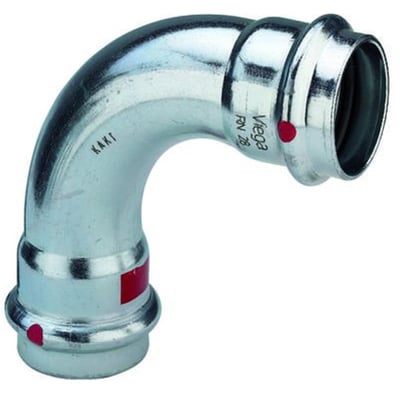

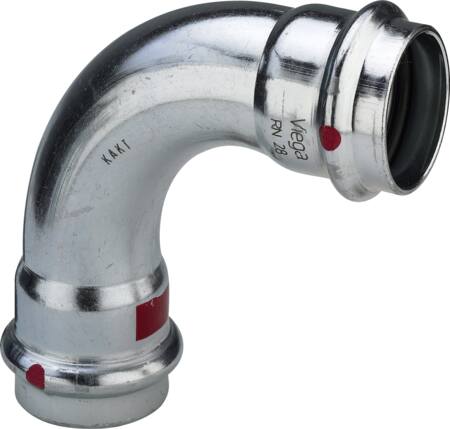

Viega Prestabo bøjning med 90° vinkel og to 35 mm presmuffer. Fittingen er udført i ulegeret stål med udvendig galvanisk zinkbelægning og har EPDM-pakning. Den er ikke beregnet til drikkevandsinstallationer.
Materialer og mål
- Materiale: ulegeret stål 1.0308 (E235), iht. DIN EN 10305-3.
- Udvendig overflade: galvanisk forzinket med et zinklag på 8–15 µm, blå kromateret.
- To presmuffer til rør med udvendig diameter på 35 mm; begge tilslutninger er DN32.
- Samlet længde: 58,8 mm ved hver tilslutning. Reel arbejdslængde: 32,5 mm ved hver tilslutning.
- Vinkel: 90°. Fittingen er i ét stykke og ikke reducerende eller excentrisk.
- Tætningsmateriale: EPDM. Presbakke: V-bakke. Konturkode: V; tilslutningerne har SC-Contur.
SC-Contur og mærkning
SC-Contur gør det muligt at opdage fittings, der ikke er blevet presset: De bliver synligt utætte ved fyldning af anlægget. SC-Contur er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, punkt 12.14. Ved tæthedsprøvning med vand kan upressede fittings registreres ved 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er området 22 hPa–0,3 MPa. Fittingen er markeret med rødt for at skelne den fra Sanpress Inox-artikler af rustfrit stål. Mærkningen angiver, at den ikke må bruges til drikkevand.
Anvendelse og Prestabo-systemet
Prestabo-systemet anvendes blandt andet til varmeanlæg, industri- og anlægsbyggeri, solvarme- og klimaanlæg samt vandbaserede, lukkede kølekredse. Sprinkler- og trykluftanlæg er angivet til systemrør, der er sendzimirforzinket indvendigt og udvendigt. Ved andre anvendelsesområder skal materialernes egnethed afstemmes med Viega Service Center.
Prestabo-systemrør fås blandt andet som:
- Ulegeret stål 1.0308 (E235), iht. DIN EN 10305-3, udvendigt galvanisk forzinket.
- Ulegeret stål 1.0308 (E235), iht. DIN EN 10305, udvendigt galvanisk forzinket og med hvid polypropylenkappe (PP), RAL 9001.
- Ulegeret stål 1.0215 (E220), iht. DIN EN 10305, sendzimirforzinket indvendigt og udvendigt.
Systemets standardstørrelser er 12, 15, 18, 22, 28, 35, 42 og 54 mm. XL-størrelserne er 64,0, 76,1, 88,9 og 108,0 mm.
Driftsdata og kontrol
- Trykklasse PN 16; maksimalt driftstryk er 16 bar (1,6 MPa), også angivet ved maksimal medietemperatur.
- Temperaturområdet er angivet til −25 til 105 °C. Driftsbetingelserne med EPDM-pakning angiver en maksimal driftstemperatur på 110 °C.
- Fittingen er VdS-kontrolleret og har UL-undersøgelse.
Den udvendige zinkbelægning giver ikke varig beskyttelse mod korrosion ved kontakt med fugt eller korrosivt virkende byggematerialer.
Specifikationer
-
Varenummer:033901035
-
EAN nummer:4015211558161Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:558161Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Afdækket:Nej
-
Antal presmuffer:2Stk
-
Bakker:V bakker
-
Diameter:35 mm
-
Excentrisk:Nej
-
FM-undersøgelse:Nej
-
Form:Bøjning
-
Gastilladelse QA:Nej
-
Grad:90 °
-
Hovedfarve fitting:Andet
-
KIWA certificeret:Nej
-
Kontur kode:V
-
Kontur kode tilslutning 1:SC
-
Kontur kode tilslutning 2:SC
-
Længde tilslutning 1:58.8 mm
-
Længde tilslutning 2:58.8 mm
-
LPCB-undersøgelse:Nej
-
Maks. driftstryk ved maks. medietemperatur:16.0 bar
-
Maksimal arbejdstryk ved 20 gr.C:16.0 bar
-
Maksimal middeltemperatur (kontinuerlig):110.0 °C
-
Materiale:Forzinket stål
-
Materiale tilslutning 1:Stål
-
Materiale tilslutning 2:Stål
-
Materialekvalitet tilslutning 2:St. 35 ( DIN 10308)
-
Materialekvalitet tilslutning 1:St. 35 ( DIN 10308)
-
Med aftap:Nej
-
Med stopbuffer:Nej
-
Med tætningsringe / pakninger:Ja
-
Med trermisk isolering:Nej
-
Med udlufter:Nej
-
Middeltemperatur (kontinuerlig):-25 - 105 °C
-
Minimal mellemtemperatur (kontinuerlig):-25.0 °C
-
Nominel diameter tilslutning 2:DN32
-
Nominel diameter tilslutning 1:DN32
-
Overflade:FZ
-
Overfladebehandling tilslutning 1:Ubehandlet
-
Overfladebehandling tilslutning 2:Ubehandlet
-
Overfladebeskyttelse tilslutning 1:Galvanisk/elektrolytisk zinkbelagt
-
Overfladebeskyttelse tilslutning 2:Galvanisk/elektrolytisk zinkbelagt
-
Pres-ende type:2 muffer
-
Reducerende:Nej
-
Reel arbejdslængde tilslutning 1:32.5 mm
-
Reel arbejdslængde tilslutning 2:32.5 mm
-
Ring stivhedsklasse:Andet
-
Rørdimension 1:35mm
-
Rørdimension 2:35mm
-
Systembundet:Ja
-
Tætningsmateriale:EPDM
-
Tilslutning (1):Pres system
-
Tilslutning 2:Pres system
-
Trækfast:Ja
-
Tryktrinsflange:PN 16
-
Type:Bøjning
-
Udvendig rørdiameter tilslutning 2:35.0 mm
-
Udvendig rørdiameter tilslutning 1:35.0 mm
-
UL-undersøgelse:Ja
-
ULC-farve:Nej
-
VdS-kontrolleret:Ja
-
Vinkel:90gr
-
Vinkel på bøjning:90.0 °
-
Serie:Prestabo
-
Producent/forhandler:Viega
