Viega Prestabo bøjning, 90°, 76,1 mm, muffe/muffe

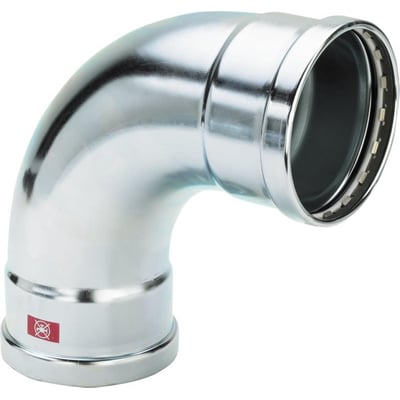

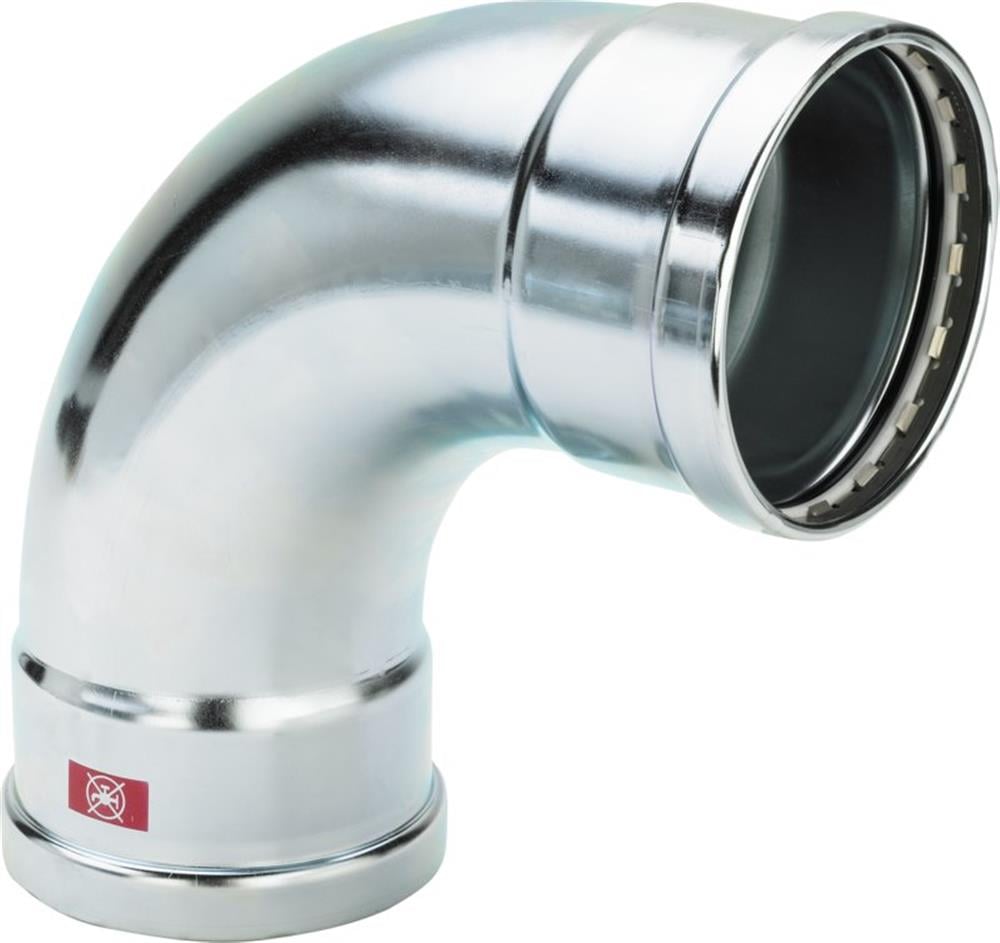

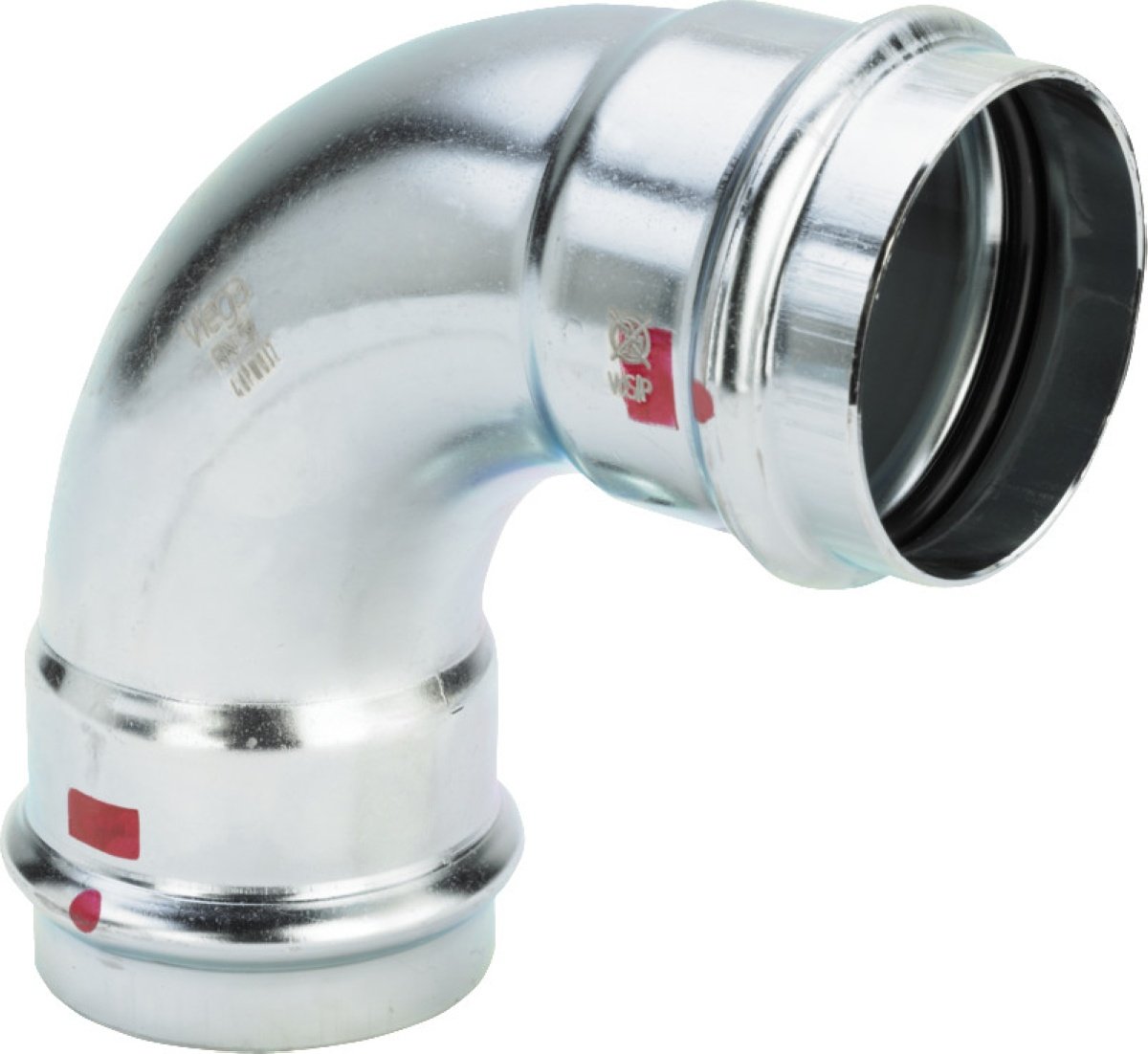

Viega Prestabo XL-bøjning i forzinket stål med 90° vinkel og to presmuffer på 76,1 mm, set skråt forfra.Viega Prestabo XL-bøjning på 76,1 mm set fra siden med den ene presmuffe vendt mod højre.Viega Prestabo XL-bøjning i 90° vinkel set skråt fra den modsatte side med synlige mærkninger og presmuffer.
PRISGARANTI
20+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 12/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 12/11
GLS Erhverv49,00 kr.Torsdag d. 12/11
GLS Hjemmelevering59,00 kr.Torsdag d. 12/11
Direkte levering149,00 kr.Onsdag d. 11/11
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 11/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Viega
Viega Prestabo XL-bøjning i forzinket stål med 90° vinkel, to presmuffer på 76,1 mm, EPDM-pakning og SC-Contur. DN 65; ikke til drikkevandsinstallationer. Læs mere…
  • Varenr.:
    033901076
  • EAN nr.:
    4015211597566
  • Typenr.:
    597566
pr. stk. inkl. moms
623,00 kr.

Måske interessant?

Se alt fra mærket
Se hele serien

Beskrivelse

Produktbeskrivelse

Viega Prestabo XL-bøjning med 90° vinkel og to presmuffer til rør med en udvendig diameter på 76,1 mm. Bøjningen er fremstillet af stål og galvanisk forzinket udvendigt. Den har EPDM-pakning, SC-Contur og preskontur V.

Fittingen er mærket med rødt for at skelne den fra Sanpress Inox-produkter af rustfrit stål. Prestabo-systemet er ikke beregnet til drikkevandsinstallationer.

Tekniske specifikationer

  • Serie: Prestabo XL
  • Type: bøjning, 90°
  • Tilslutninger: 2 presmuffer, 76,1 mm
  • Nominel diameter: DN 65
  • Materiale: stål, materialekvalitet St. 35 (DIN 10308)
  • Overflade: galvanisk/elektrolytisk zinkbelagt; tilslutningernes overfladebehandling er angivet som ubehandlet
  • Tætningsmateriale: EPDM
  • Længde ved hver tilslutning: 149 mm; reel arbejdslængde: 99 mm
  • Temperaturområde ved kontinuerlig drift: -25 til 110 °C
  • Maks. arbejdstryk: 16 bar ved 20 °C og 16 bar ved maksimal medietemperatur; systemets nominelle tryk er PN 16
  • Trækfast: ja; reducerende: nej; excentrisk: nej
  • Udlufter, aftapning, termisk isolering og stopbuffer: nej
  • VdS-kontrolleret: ja; UL-undersøgelse: ja
  • Varenummer: 033901076; typenummer: 597566; EAN: 4015211597566

SC-Contur og tæthedsprøvning

SC-Contur gør fittings, der ikke er presset, synligt utætte ved fyldning af anlægget. Funktionen er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, punkt 12.14. Ved tæthedsprøvning med vand kan upressede fittings registreres ved 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er detektionsområdet 22 hPa–0,3 MPa.

Anvendelse og systemrør

Prestabo-systemet anvendes til varmeanlæg, industri- og anlægsbyggeri, solvarmeanlæg, klimaanlæg og vandbaserede lukkede kølekredse. Sprinkler- og trykluftanlæg er angivet til brug med Sendzimir-forzinkede systemrør. Ved andre anvendelser end de beskrevne skal materialernes egnethed afstemmes med Viega Service Center.

Systemrør fås i flere udførelser: ulegeret stål 1.0308 (E235) efter DIN EN 10305-3 med udvendig galvanisk forzinkning; samme stålkvalitet med udvendig galvanisk forzinkning og hvid PP-kappe (RAL 9001); samt stål 1.0215 (E220) efter DIN EN 10305, Sendzimir-forzinket indvendigt og udvendigt. De angivne standarddimensioner er 12, 15, 18, 22, 28, 35, 42 og 54 mm. XL-dimensionerne er 64,0, 76,1, 88,9 og 108,0 mm.

Den udvendige forzinkning giver ikke varig beskyttelse mod korrosion ved vedvarende fugtpåvirkning eller kontakt med korrosivt virkende byggematerialer.

Specifikationer

  • Varenummer:
    033901076
  • EAN nummer:
    4015211597566
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    597566
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    2Stk
  • Diameter:
    76,1 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    90 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde tilslutning 1:
    149.0 mm
  • Længde tilslutning 2:
    149.0 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Forzinket stål
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 110 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN 65
  • Nominel diameter tilslutning 1:
    DN 65
  • Overflade:
    FZ
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebeskyttelse tilslutning 2:
    Galvanisk/elektrolytisk zinkbelagt
  • Pres-ende type:
    2 muffer
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    99.0 mm
  • Reel arbejdslængde tilslutning 2:
    99.0 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    76,1mm
  • Rørdimension 2:
    76,1mm
  • Samling:
    Muffe
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    Bøjning
  • Udvendig rørdiameter tilslutning 2:
    76.1 mm
  • Udvendig rørdiameter tilslutning 1:
    76.1 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel:
    90gr
  • Vinkel på bøjning:
    90.0 °
  • Serie:
    Prestabo
  • Producent/forhandler:
    Viega
