Viega Prestabo XL-bøjning, 90°, 108,0 mm, DN 100

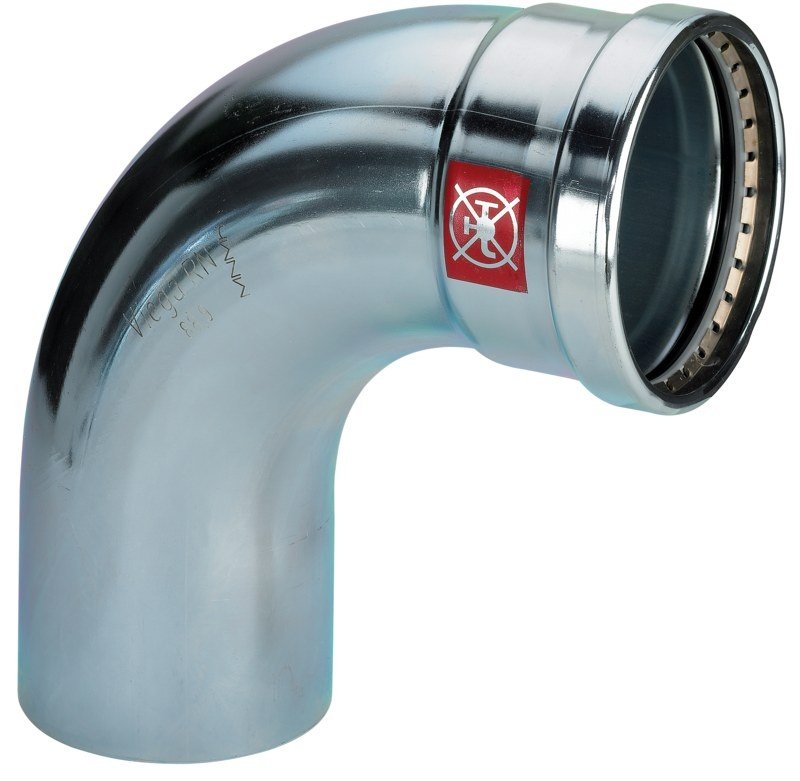

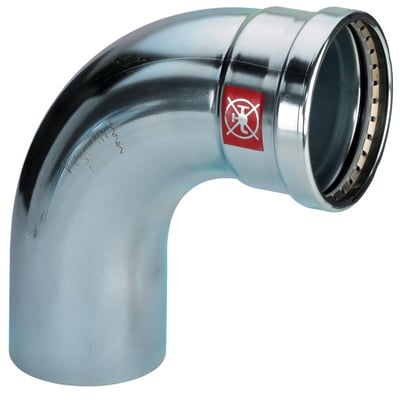

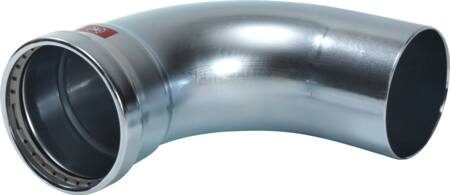

Viega Prestabo XL-bøjning i 90° vinkel og 108 mm med blank zinkbelagt overflade og synlig rød markering.Viega Prestabo XL-bøjning på 108 mm set vandret med presmuffens pakning synlig til venstre og rørende til højre.Viega Prestabo XL-bøjning i 90° og 108 mm set skråt forfra med åbningen og Viega-mærkningen synlig.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 17/11 - fredag d. 27/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 17/11 - fredag d. 27/11
GLS Erhverv49,00 kr.Tirsdag d. 17/11 - fredag d. 27/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 17/11 - fredag d. 27/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 16/11 - torsdag d. 26/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Viega
Viega Prestabo XL-bøjning i galvanisk zinkbelagt stål, 90°, 108 mm (DN 100), med EPDM-pakning og SC-Contur. Ikke til drikkevandsinstallationer. Læs mere…
  • Varenr.:
    033900108
  • EAN nr.:
    4015211597672
  • Typenr.:
    597672
pr. stk. inkl. moms
1.195,00 kr.

Måske interessant?

Se alt fra mærket
Se hele serien

Beskrivelse

Produktbeskrivelse

Viega Prestabo XL-bøjning i stål med 90° vinkel. Bøjningen har indstikstilslutning i den ene ende og presstilslutning i den anden og er beregnet til Prestabo-presfittingsystemet. Den er ikke beregnet til drikkevandsinstallationer.

  • Diameter: 108,0 mm på begge tilslutninger
  • Nominel diameter: DN 100
  • Materiale: stål, materialekvalitet St. 35 (DIN 10308)
  • Overflade: galvanisk zinkbelagt og blå kromateret
  • Pakning: EPDM
  • Kontur: V; SC-kontur på begge tilslutninger
  • Type: 1-styks bøjning, trækfast
  • Ikke reducerende eller excentrisk

SC-Contur og godkendelser

Prestabo-fittings i alle størrelser har SC-Contur. Fittings, der ikke er blevet presset, bliver synlige ved fyldning af anlægget. SC-Contur er certificeret efter kravene i DVGW-arbejdsseddel W 534, punkt 12.14.

  • Ved tæthedsprøvning med vand kan upressede fittings registreres ved 0,1–0,65 MPa.
  • Ved tør tæthedsprøvning med trykluft eller inerte gasser kan upressede fittings registreres ved 22 hPa–0,3 MPa.
  • Fittingen er VdS-kontrolleret og UL-undersøgt.
  • Rød markering identificerer Prestabo og mindsker risikoen for forveksling med Sanpress Inox-artikler af rustfrit stål.

Mål og driftsdata

  • Længde på tilslutning 1: 195,0 mm; reel arbejdslængde: 137,5 mm
  • Længde på tilslutning 2: 197,5 mm; reel arbejdslængde: 60,0 mm
  • Oplyst kontinuerligt temperaturområde: -25 til 105 °C
  • Maksimal driftstemperatur med EPDM-pakning: 110 °C
  • Maksimalt driftstryk: 1,6 MPa (16 bar, PN 16), også angivet ved maksimal medietemperatur

Anvendelse og systemkompatibilitet

Prestabo-systemet anvendes til varme-, solvarme- og klimaanlæg samt industri- og anlægsbyggeri. Systemet anvendes også til sprinkler- og trykluftanlæg med sendzimirforzinkede rør. Leverandørdata angiver desuden anvendelse til vandbaserede køleanlæg og trykluft under 25 mg/m². Fittingen må ikke anvendes til drikkevand.

Prestabo-systemet omfatter systemrør af ulegeret stål 1.0308 (E235) efter DIN EN 10305-3 med udvendig galvanisk forzinkning. Der findes også systemrør med hvid PP-kappe (RAL 9001) samt rør af ulegeret stål 1.0215 (E220) efter DIN EN 10305, sendzimirforzinket indvendigt og udvendigt. Systemets standarddimensioner er 12, 15, 18, 22, 28, 35, 42 og 54 mm; XL-dimensionerne er 64,0, 76,1, 88,9 og 108,0 mm. Ved brug uden for de angivne anvendelsesområder skal materialevalget afstemmes med Viega Service Center.

Specifikationer

  • Varenummer:
    033900108
  • EAN nummer:
    4015211597672
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    597672
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Diameter:
    108 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    90 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde tilslutning 1:
    195.0 mm
  • Længde tilslutning 2:
    197.5 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN 100
  • Nominel diameter tilslutning 1:
    DN 100
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebeskyttelse tilslutning 2:
    Galvanisk/elektrolytisk zinkbelagt
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    137.5 mm
  • Reel arbejdslængde tilslutning 2:
    60.0 mm
  • Ring stivhedsklasse:
    Andet
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Indstik
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    Bøjning
  • Udvendig rørdiameter tilslutning 2:
    108.0 mm
  • Udvendig rørdiameter tilslutning 1:
    108.0 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel på bøjning:
    90.0 °
  • Serie:
    Prestabo
  • Producent/forhandler:
    Viega
