Viega Prestabo XL-bøjning 90°, 76,1 mm, DN 65

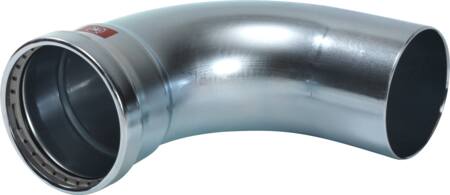

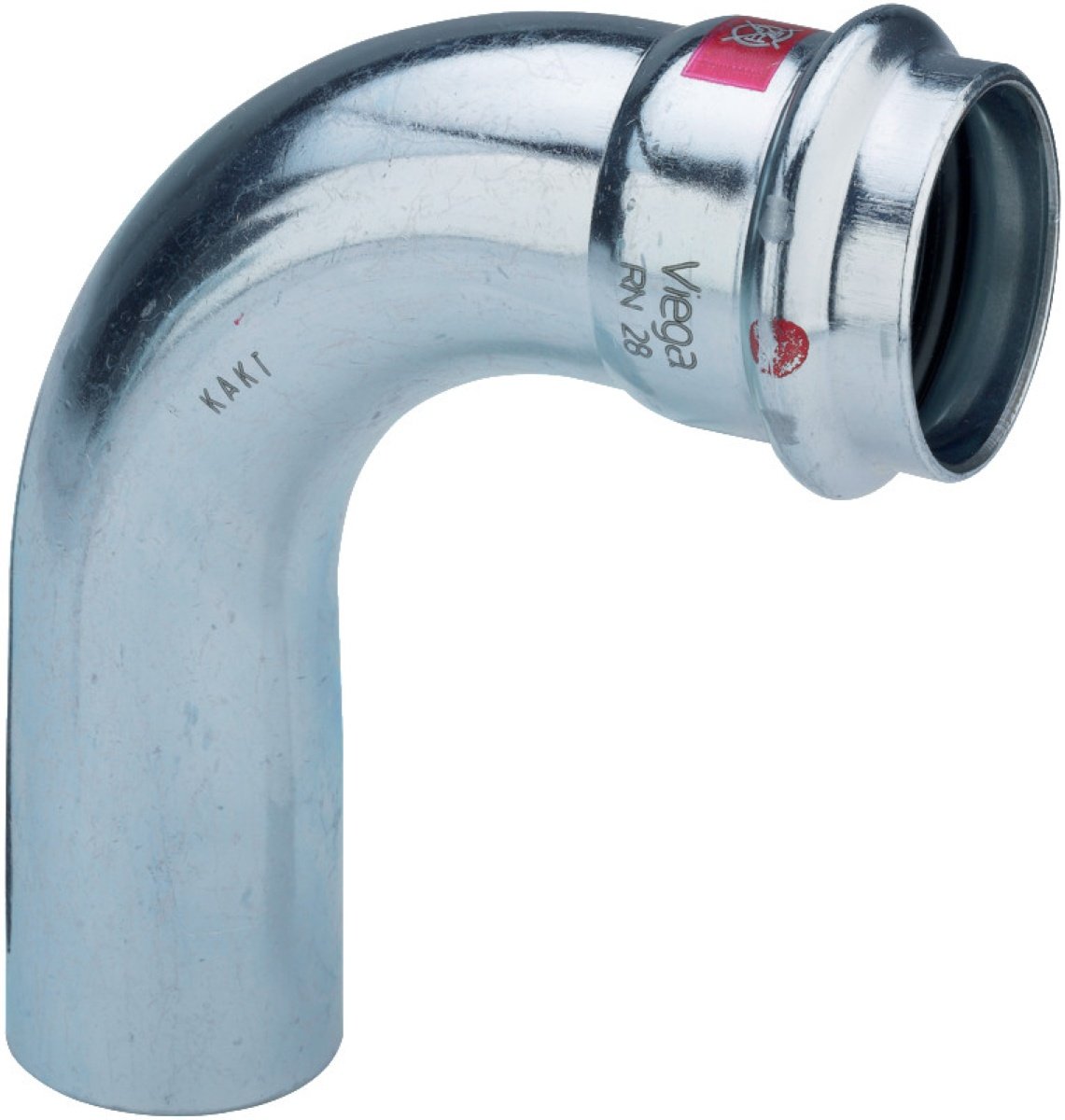

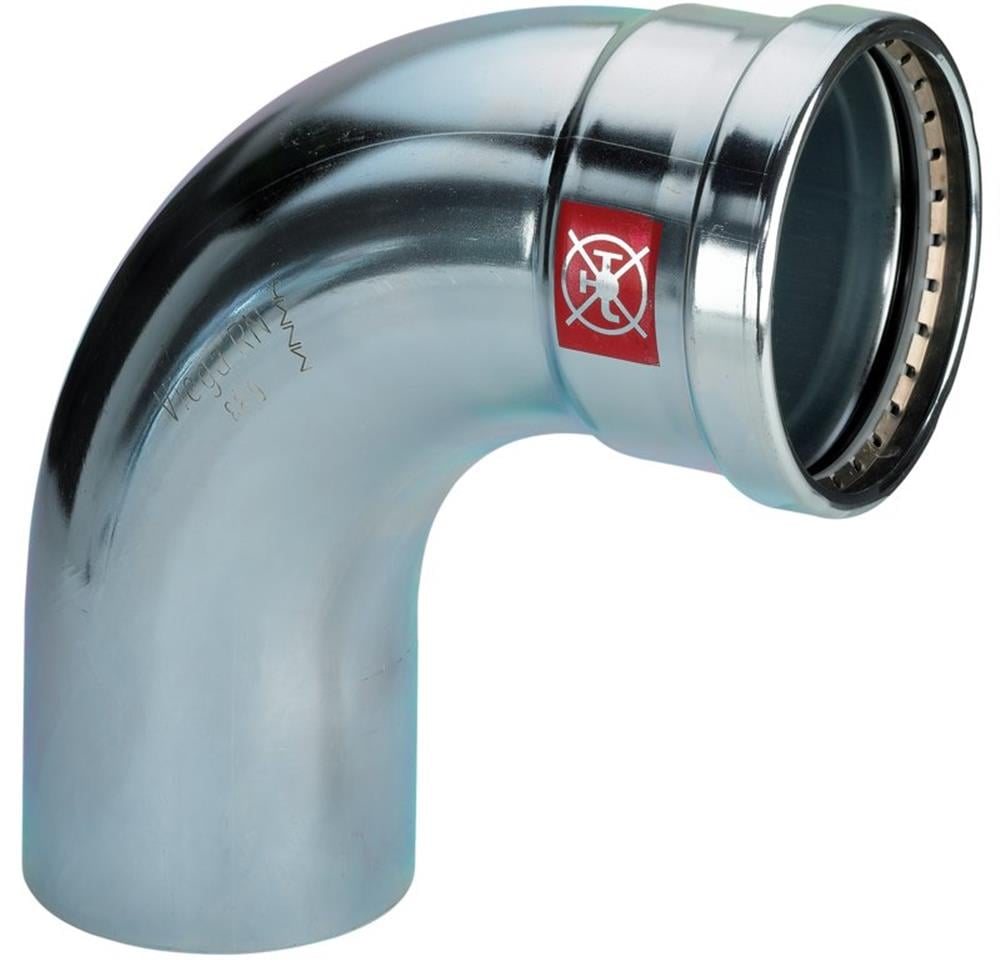

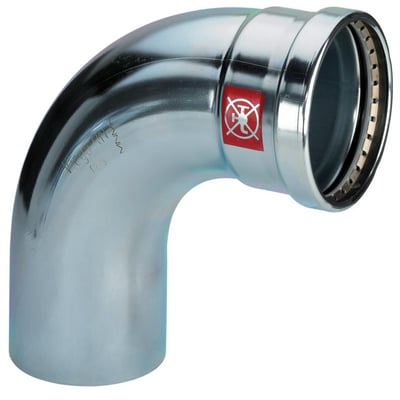

Viega Prestabo XL-bøjning på 90° i galvaniseret stål, 76,1 mm og DN 65, med presmuffe øverst.Viega Prestabo XL-bøjning på 90° set skråt forfra med den røde markering og presmuffens åbning synlig.Viega Prestabo XL-bøjning på 90° ligger vandret med presmuffen til venstre og indstiksenden til højre.Viega Prestabo XL-bøjning på 90° set fra en anden side med Viega-mærkning og presmuffe synlig.
PRISGARANTI
10+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres torsdag d. 12/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Torsdag d. 12/11
GLS Erhverv49,00 kr.Torsdag d. 12/11
GLS Hjemmelevering59,00 kr.Torsdag d. 12/11
Direkte levering149,00 kr.Onsdag d. 11/11
Click&Collect i Svenstrup (9230)0,00 kr.Onsdag d. 11/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Viega
Viega Prestabo XL-bøjning i galvaniseret stål med 90° vinkel, 76,1 mm og DN 65. EPDM-pakning, SC-Contur og pres-/indstikstilslutning. Ikke til drikkevand. Læs mere…
  • Varenr.:
    033900076
  • EAN nr.:
    4015211597658
  • Typenr.:
    597658
pr. stk. inkl. moms
648,00 kr.

Måske interessant?

Se alt fra mærket
Se hele serien

Beskrivelse

Produktbeskrivelse

Viega Prestabo XL er en 90° bøjning af galvaniseret stål med indstiksende og presstilslutning. Bøjningen har dimensionen 76,1 mm, DN 65, én presmuffe og en EPDM-pakning. Den er systembundet til Prestabo og må ikke anvendes til drikkevandsinstallationer. Røde markeringer viser, at systemet ikke er beregnet til drikkevand.

  • Type: Bøjning, 1-stykke
  • Vinkel: 90°
  • Dimensioner: 76,1 mm på begge tilslutninger
  • Tilslutning 1: Indstik, længde 146,5 mm, reel arbejdslængde 99 mm
  • Tilslutning 2: Pres system, længde 149 mm, reel arbejdslængde 50 mm
  • Nominel diameter: DN 65 på begge tilslutninger
  • Materiale: Stål, ulegeret stål 1.0308 (E235), materialekvalitet St. 35 (DIN 10308)
  • Overflade: Udvendigt galvanisk forzinket, blå kromateret; zinklag 8–15 µm
  • Tætningsmateriale: EPDM
  • Konturkoder: V samt SC på tilslutningerne
  • Produktnummer: 033900076; typenummer: 597658; EAN: 4015211597658

SC-Contur og godkendelser

Prestabo-fittings har SC-Contur. Hvis en fitting ikke er presset ved monteringen, kan den derfor blive synligt utæt ved fyldning af anlægget. SC-Contur er certificeret efter kravene i DVGW-arbejdsseddel W 534, punkt 12.14. Ved tæthedsprøvning med vand registreres upressede fittings i trykområdet 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er området 22 hPa–0,3 MPa.

  • VdS-kontrolleret
  • UL-undersøgt
  • Trækfast

Anvendelse og driftsdata

Prestabo-systemet anvendes blandt andet til varmeanlæg, industri- og anlægsbyggeri, solvarmeanlæg, klimaanlæg og vandbaserede, lukkede kølekredse. Trykluft- og sprinkleranlæg er angivet til systemrør, der er sendzimirforzinkede. Til trykluft er der også angivet anvendelse under 25 mg/m². Ved andre anvendelsesområder skal materialernes egnethed afstemmes med Viega Service Center.

  • Angivet kontinuerligt temperaturområde: −25 til 105 °C
  • Driftstemperatur med EPDM-pakning: Maks. 110 °C
  • Maks. arbejdstryk: 16 bar (1,6 MPa, PN 16), både ved 20 °C og ved maksimal medietemperatur

Prestabo-systemrør

Prestabo-systemet omfatter ulegerede stålrør i flere udførelser. Standarddimensionerne er 12, 15, 18, 22, 28, 35, 42 og 54 mm. XL-dimensionerne er 64,0, 76,1, 88,9 og 108,0 mm.

  • Stålrør af 1.0308 (E235) efter DIN EN 10305-3 med udvendig galvanisk forzinkning
  • Stålrør af 1.0308 (E235) efter DIN EN 10305 med udvendig galvanisk forzinkning og hvid polypropylenkappe (PP, RAL 9001)
  • Stålrør af 1.0215 (E220) efter DIN EN 10305, sendzimirforzinket indvendigt og udvendigt

Specifikationer

  • Varenummer:
    033900076
  • EAN nummer:
    4015211597658
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    597658
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    1Stk
  • Diameter:
    76,1 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    90 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde tilslutning 1:
    146.5 mm
  • Længde tilslutning 2:
    149.0 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Forzinket stål
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN 65
  • Nominel diameter tilslutning 1:
    DN 65
  • Overflade:
    FZ
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebeskyttelse tilslutning 2:
    Galvanisk/elektrolytisk zinkbelagt
  • Pres-ende type:
    Muffe/nippel
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    99.0 mm
  • Reel arbejdslængde tilslutning 2:
    50.0 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    76,1mm
  • Rørdimension 2:
    76,1mm
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Indstik
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    Bøjning
  • Udvendig rørdiameter tilslutning 2:
    76.1 mm
  • Udvendig rørdiameter tilslutning 1:
    76.1 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel:
    90gr
  • Vinkel på bøjning:
    90.0 °
  • Serie:
    Prestabo
  • Producent/forhandler:
    Viega
