Viega Prestabo XL-bøjning, 90°, 88,9 mm, forzinket stål, 597665

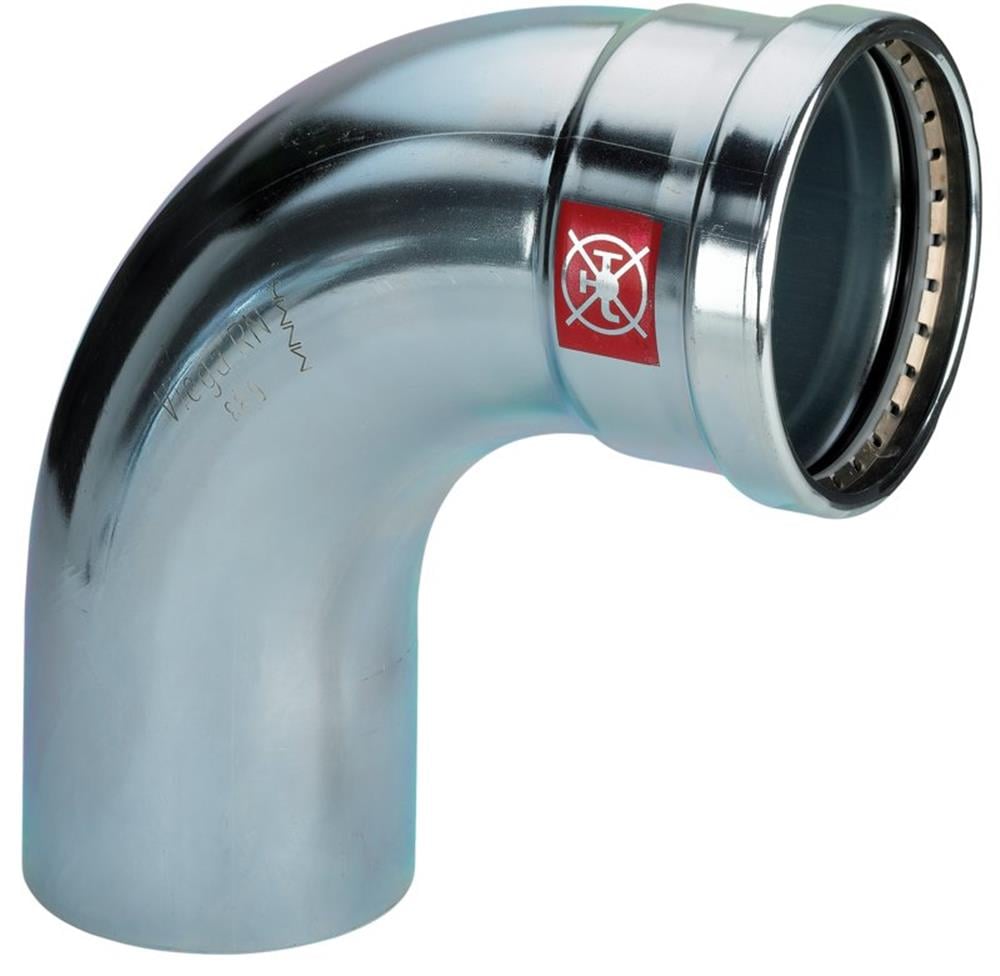

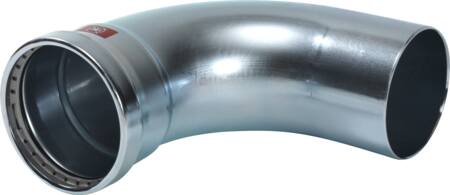

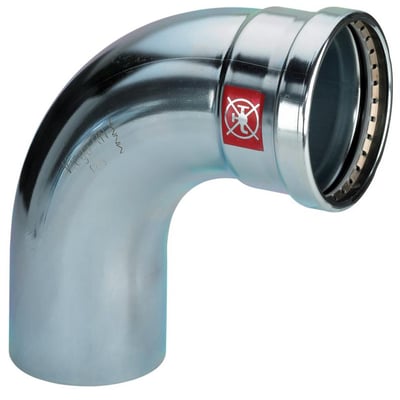

Viega Prestabo XL-bøjning i forzinket stål, 90° og 88,9 mm, set skråt med presmuffen vendt frem.Viega Prestabo XL-bøjning i forzinket stål, 90° og 88,9 mm, vist i sin fulde bøjede form.Viega Prestabo XL-bøjning i forzinket stål, 90° og 88,9 mm, set vandret med begge ender synlige.Viega Prestabo XL-bøjning i forzinket stål, 90° og 88,9 mm, set fra den modsatte side med mærkning synlig.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 18/11 - lørdag d. 28/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 18/11 - lørdag d. 28/11
GLS Erhverv49,00 kr.Onsdag d. 18/11 - mandag d. 30/11
GLS Hjemmelevering59,00 kr.Onsdag d. 18/11 - mandag d. 30/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 17/11 - fredag d. 27/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Viega
Viega Prestabo XL-bøjning i forzinket stål med 90° vinkel, 88,9 mm tilslutninger, EPDM-pakning og SC-Contur. Ikke til drikkevandsinstallationer. Læs mere…
  • Varenr.:
    033900089
  • EAN nr.:
    4015211597665
  • Typenr.:
    597665
pr. stk. inkl. moms
794,00 kr.

Måske interessant?

Se alt fra mærket
Se hele serien

Beskrivelse

Viega Prestabo XL-bøjning i forzinket stål med 90° vinkel og 88,9 mm tilslutninger. Bøjningen har indstiksende og presstilslutning i muffe/nippel-udførelse, EPDM-pakning og SC-Contur. Den er beregnet til Prestabo-systemet og er ikke til drikkevandsinstallationer.

Tekniske specifikationer

  • Type: 1-styks bøjning, 90°
  • Dimension: 88,9 mm på begge tilslutninger, DN 80
  • Materiale: ulegeret stål, 1.0308 (E235), galvanisk forzinket udvendigt. Materialeoplysningerne angiver også St. 35 (DIN 10308).
  • Angivet zinklag: 8–15 µm; overfladen er blå kromateret.
  • Tilslutning: indstik og pressystem; én presmuffe
  • Konturkode: V; SC-kontur ved begge tilslutninger
  • Tætningsmateriale: EPDM
  • Længde tilslutning 1: 162 mm; reel arbejdslængde: 114,5 mm
  • Længde tilslutning 2: 164,5 mm; reel arbejdslængde: 50 mm
  • Temperaturområde angivet for kontinuerlig drift: -25 til 105 °C. Driftsbetingelser med EPDM-pakning angiver en maksimal driftstemperatur på 110 °C.
  • Maksimalt driftstryk: 1,6 MPa (16 bar), også angivet ved 20 °C og ved maksimal medietemperatur; PN 16.
  • Udførelse: ikke reducerende eller excentrisk
  • VdS-kontrolleret; UL-undersøgelse angivet
  • Varenummer: 033900089; typenummer: 597665; EAN: 4015211597665

SC-Contur og anvendelse

SC-Contur gør upressede fittings synligt utætte ved fyldning af anlægget. Funktionen er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, pkt. 12.14. Ved tæthedsprøvning med vand kan upressede fittings registreres i trykområdet 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er det angivne område 22 hPa–0,3 MPa. Fittingen er mærket med et rødt symbol, som adskiller den fra Sanpress Inox-artikler af rustfrit stål.

Prestabo-systemet er angivet til varmeanlæg, industri- og anlægsbyggeri, solvarmeanlæg og klimaanlæg. Sprinkleranlæg og trykluftanlæg er angivet med sendzimirforzinkede rør. Bøjningen er desuden beskrevet til vandbaserede, lukkede kølekredse.

Prestabo-systemets rørvarianter

  • Ulegeret stål 1.0308 (E235) efter DIN EN 10305-3, udvendigt galvanisk forzinket.
  • Ulegeret stål 1.0308 (E235) efter DIN EN 10305, udvendigt galvanisk forzinket og med hvid polypropylenkappe (PP), RAL 9001.
  • Ulegeret stål 1.0215 (E220) efter DIN EN 10305, sendzimirforzinket indvendigt og udvendigt.

Prestabo-systemets standardstørrelser er 12, 15, 18, 22, 28, 35, 42 og 54 mm. XL-størrelserne er 64,0, 76,1, 88,9 og 108,0 mm. Den udvendige forzinkning beskytter ikke varigt mod udvendig korrosion ved kontakt med fugt eller korrosivt virkende byggematerialer.

Specifikationer

  • Varenummer:
    033900089
  • EAN nummer:
    4015211597665
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    597665
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    1Stk
  • Diameter:
    88,9 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    90 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde tilslutning 1:
    162.0 mm
  • Længde tilslutning 2:
    164.5 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Forzinket stål
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN 80
  • Nominel diameter tilslutning 1:
    DN 80
  • Overflade:
    FZ
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebeskyttelse tilslutning 2:
    Galvanisk/elektrolytisk zinkbelagt
  • Pres-ende type:
    Muffe/nippel
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    114.5 mm
  • Reel arbejdslængde tilslutning 2:
    50.0 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    88,9mm
  • Rørdimension 2:
    88,9mm
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Indstik
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    Bøjning
  • Udvendig rørdiameter tilslutning 2:
    88.9 mm
  • Udvendig rørdiameter tilslutning 1:
    88.9 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel:
    90gr
  • Vinkel på bøjning:
    90.0 °
  • Serie:
    Prestabo
  • Producent/forhandler:
    Viega
