Viega Prestabo XL flangeovergang, 108,0 mm (DN 100), stål, EPDM

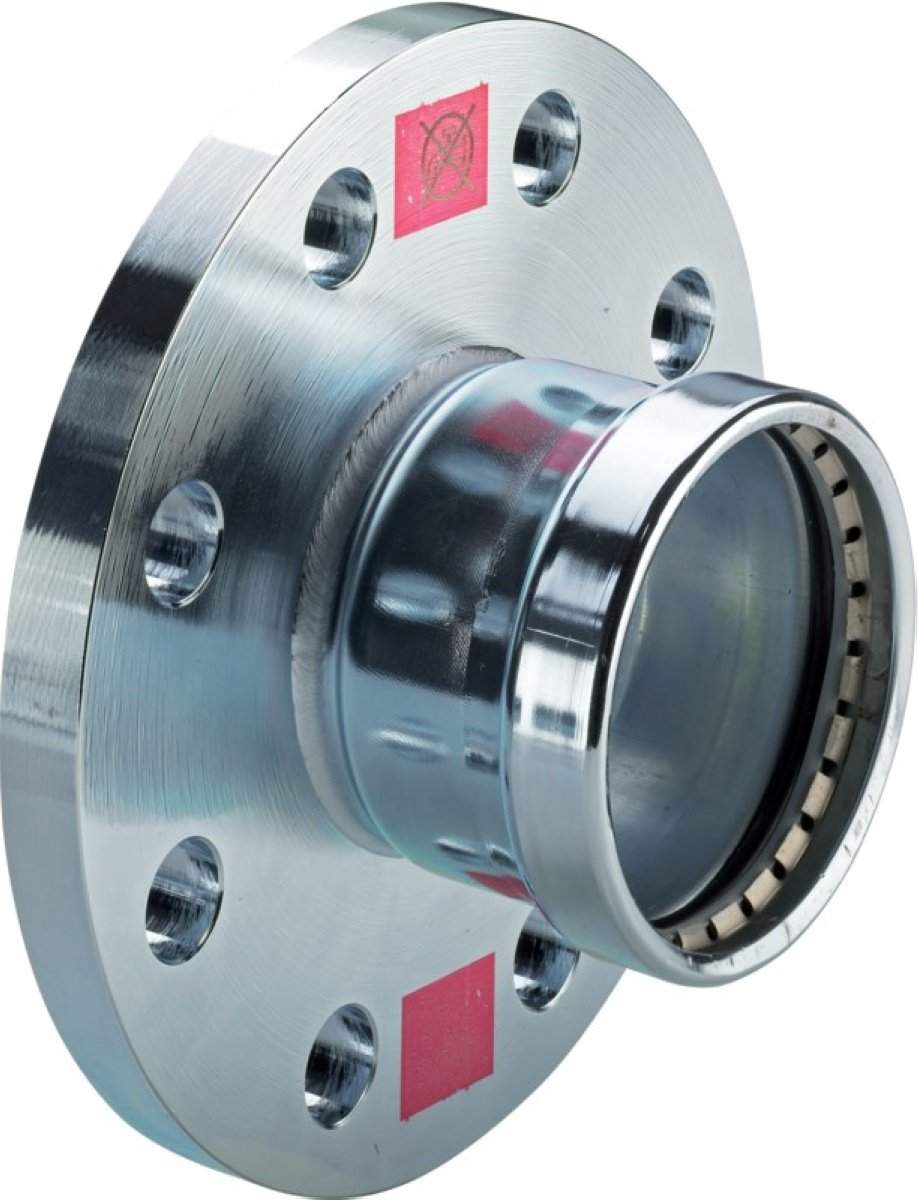

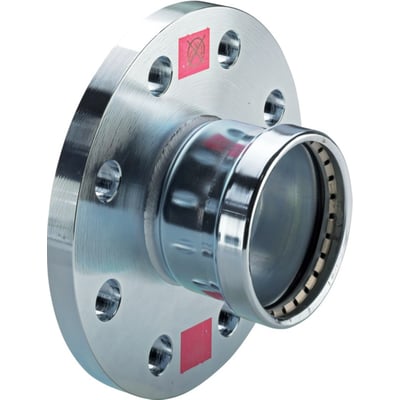

Viega Prestabo XL flangeovergang i stål med DN 100-flange og 108 mm presstilslutning, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 17/11 - fredag d. 27/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 17/11 - fredag d. 27/11
GLS Erhverv49,00 kr.Tirsdag d. 17/11 - fredag d. 27/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 17/11 - fredag d. 27/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 16/11 - torsdag d. 26/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Viega
Viega Prestabo flangeovergang med DN 100-flange og 108,0 mm presstilslutning. Stålkonstruktion med EPDM-pakning, PN 16 og SC-Contur. Læs mere…
  • Varenr.:
    033944108
  • EAN nr.:
    4015211598235
  • Typenr.:
    598235
pr. stk. inkl. moms
1.899,00 kr.

Måske interessant?

Se alt fra mærket
Se hele serien

Beskrivelse

Produktbeskrivelse

Viega Prestabo XL flangeovergang forbinder en DN 100-flange med Prestabo-presfittingsystemet til rør med en udvendig diameter på 108,0 mm. Overgangen er udført i stål med galvanisk zinkbelægning og leveres med EPDM-pakning.

Fittingen er en 1-styks, trækfast overgang. Den er systembundet og ikke beregnet til drikkevandsinstallationer. Et rødt symbol markerer Prestabo-produkterne, så de kan skelnes fra Sanpress Inox-produkter af rustfrit stål.

Tekniske data

  • Tilslutning 1: flange, DN 100
  • Tilslutning 2: Prestabo-pres system, 108,0 mm
  • Længde: 92 mm
  • Reel arbejdslængde på presstilslutningen: 32 mm
  • Materiale: stål, materialekvalitet St. 35 (DIN 10308)
  • Prestabo-systemrør: ulegeret stål 1.0308 (E235) iht. DIN EN 10305-3
  • Overfladebeskyttelse: galvanisk zinkbelægning; systembeskrivelsen angiver et zinklag på 8–15 µm og blå kromatering
  • Pakningsmateriale: EPDM; pakning medfølger
  • Maks. arbejdstryk: 16 bar ved 20 °C (PN 16)
  • Kontinuerlig middeltemperatur er angivet til -25 til 105 °C. For Prestabo-systemet med EPDM-pakning er maks. driftstemperatur angivet til 110 °C.
  • Konturkode: V; SC-kontur ved tilslutningerne
  • Bøjningsvinkel: 0°. Overgangen er ikke excentrisk eller reducerende.
  • Uden udlufter og aftap
  • VdS-kontrolleret; UL-undersøgelse er angivet

SC-Contur

Prestabo-presfittings i alle størrelser har SC-Contur. Fittings, der ikke er presset under monteringen, bliver synlige ved fyldning af anlægget. SC-Contur er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, punkt 12.14.

Ved tæthedsprøvning med vand kan upressede fittings registreres i trykområdet 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er det angivne trykområde 22 hPa–0,3 MPa.

Anvendelsesområder

  • Varmeanlæg
  • Industri- og anlægsbyggeri
  • Sprinkleranlæg med sendzimirforzinkede rør
  • Trykluftanlæg med sendzimirforzinkede rør
  • Solvarmeanlæg
  • Klimaanlæg

Prestabo-systemet

Prestabo-systemet omfatter stålrør i standardstørrelserne 12, 15, 18, 22, 28, 35, 42 og 54 mm samt XL-størrelserne 64,0, 76,1, 88,9 og 108,0 mm.

Systemrørsvarianterne omfatter ulegeret stål 1.0308 (E235) iht. DIN EN 10305-3 med udvendig galvanisk zinkbelægning; 1.0308 (E235) iht. DIN EN 10305 med udvendig zinkbelægning og hvid polypropylenkappe (PP, RAL 9001); samt stål 1.0215 (E220) iht. DIN EN 10305, sendzimirforzinket indvendigt og udvendigt.

Varenumre

  • Produktnummer: 033944108
  • Typenummer: 598235
  • EAN: 4015211598235

Specifikationer

  • Varenummer:
    033944108
  • EAN nummer:
    4015211598235
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    598235
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Diameter:
    108 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Andet
  • Gastilladelse QA:
    Nej
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    92.0 mm
  • LPCB-undersøgelse:
    Nej
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN 100
  • Nominel diameter tilslutning 1:
    DN 100
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebeskyttelse tilslutning 2:
    Galvanisk/elektrolytisk zinkbelagt
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 2:
    32.0 mm
  • Ring stivhedsklasse:
    Andet
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Flange
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    Overgang
  • Udvendig rørdiameter tilslutning 2:
    108.0 mm
  • Udvendig rørdiameter tilslutning 1:
    108.0 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel på bøjning:
    0.0 °
  • Serie:
    Prestabo
  • Producent/forhandler:
    Viega
