Viega Prestabo flangeovergang, 88,9 mm (DN 80)

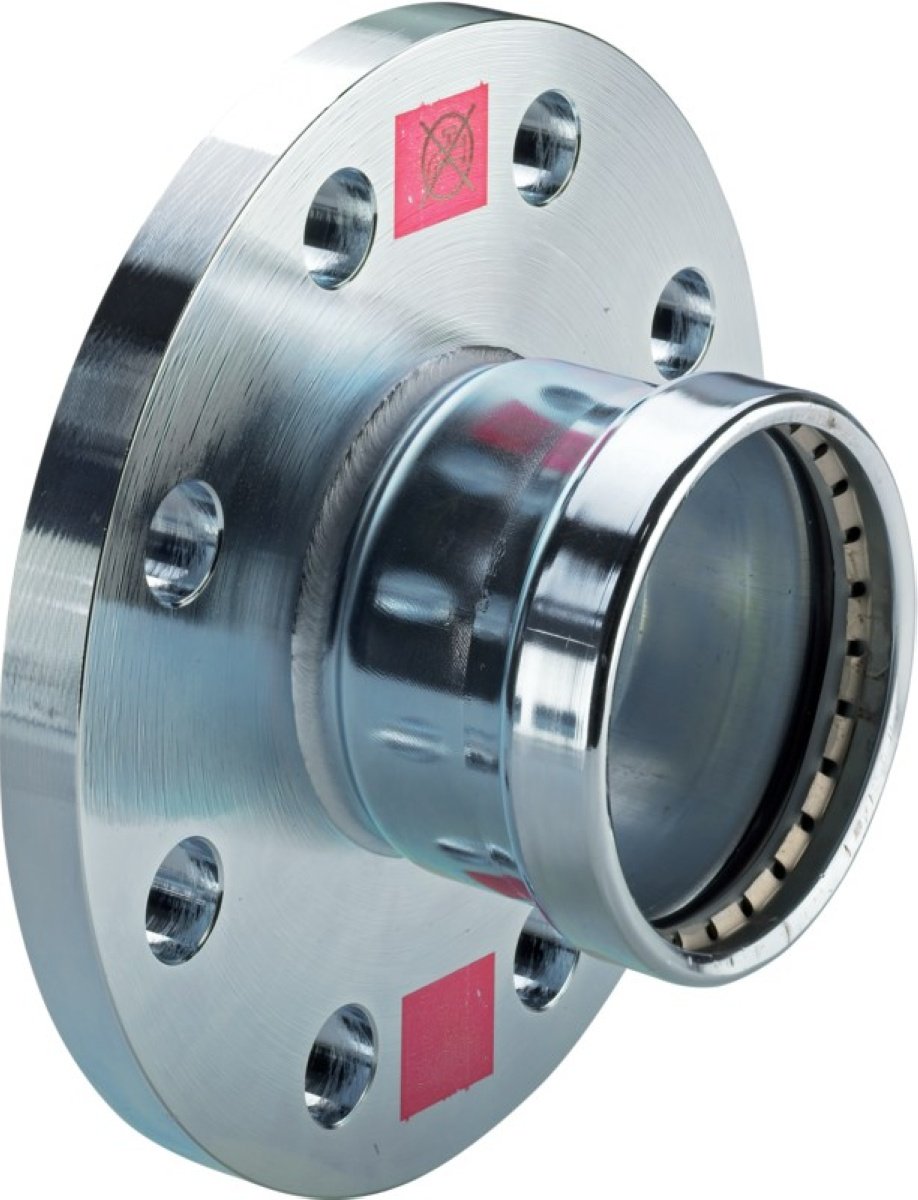

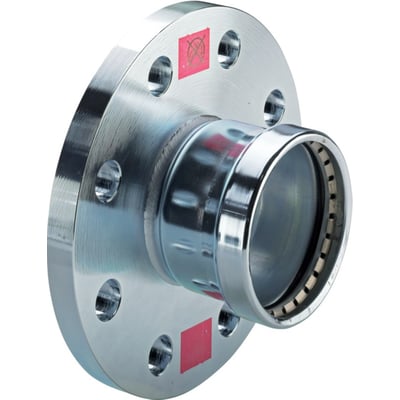

Viega Prestabo flangeovergang i sølvfarvet metal med flange og pressmuffe til rør på 88,9 mm, DN 80.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 17/11 - fredag d. 27/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 17/11 - fredag d. 27/11
GLS Erhverv49,00 kr.Tirsdag d. 17/11 - fredag d. 27/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 17/11 - fredag d. 27/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 16/11 - torsdag d. 26/11
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Se alt fra mærket Viega
Viega Prestabo flangeovergang i stål med flange DN 80 og pressystem til 88,9 mm rør. EPDM-pakning, galvanisk zinkbelægning og PN 16. Læs mere…
  • Varenr.:
    033944089
  • EAN nr.:
    4015211598228
  • Typenr.:
    598228
pr. stk. inkl. moms
1.643,00 kr.

Måske interessant?

Se alt fra mærket
Se hele serien

Beskrivelse

Produktbeskrivelse

Viega Prestabo flangeovergang forbinder en flange DN 80 med Prestabo-pressystemet til rør med en udvendig diameter på 88,9 mm. Fittingen er udført i stål, har EPDM-pakning og er galvanisk zinkbelagt udvendigt. Den er en del af Viega Prestabo-systemet og er ikke beregnet til drikkevandsinstallationer.

  • Type: 1-stykke flangeovergang
  • Tilslutning 1: flange, DN 80, udvendig diameter 89,0 mm
  • Tilslutning 2: pressystem, DN 80, udvendig diameter 88,9 mm
  • Længde: 81,2 mm; reel arbejdslængde på pressiden: 31,2 mm
  • Vægtykkelse: 1,0 mm ved begge tilslutninger
  • Materiale: stål, materialekvalitet St. 35 (DIN 10308)
  • Overfladebeskyttelse: galvanisk zinkbelægning; leverandørdata angiver et zinklag på 8-15 µm og blå kromatering
  • Tætningsmateriale: EPDM; pakning medfølger
  • Konturkode: V; tilslutningerne er også angivet med SC-kontur
  • Trækfast og systembundet; ikke reducerende og ikke excentrisk

Driftsdata og SC-Contur

Med EPDM-pakning er den angivne maksimale driftstemperatur 110 °C. Attributterne angiver et kontinuerligt temperaturområde på -25 til 105 °C. Maksimalt arbejdstryk er 16 bar (1,6 MPa), svarende til PN 16, både ved 20 °C og ved den maksimale medietemperatur.

Prestabo-fittings i alle størrelser har SC-Contur, som gør upressede fittings synlige ved fyldning og tæthedsprøvning af anlægget. SC-Contur er certificeret efter DVGW-arbejdsseddel W 534, punkt 12.14. Ved tæthedsprøvning med vand registreres upressede fittings i trykområdet 0,1-0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er det angivne trykområde 22 hPa-0,3 MPa.

  • VdS-kontrolleret
  • UL-undersøgt

Prestabo-system og anvendelse

Prestabo-systemet består af presfittings og stålrør. Systemrør fås blandt andet i ulegeret stål 1.0308 (E235) efter DIN EN 10305-3 med galvanisk zinkbelægning udvendigt. Andre systemrørsvarianter omfatter 1.0308 (E235) efter DIN EN 10305 med udvendig zinkbelægning og hvid PP-kappe (RAL 9001) samt 1.0215 (E220) efter DIN EN 10305, sendzimirforzinket indvendigt og udvendigt.

Prestabo-systemet er angivet til varmeanlæg, industri- og anlægsbyggeri, solvarmeanlæg og klimaanlæg. Sprinkler- og trykluftanlæg er angivet for rør, der er sendzimirforzinket.

  • Standardstørrelser i stål: d 12, 15, 18, 22, 28, 35, 42 og 54
  • XL-størrelser i stål: 64,0, 76,1, 88,9 og 108,0 mm
  • Flangeovergangen har XL-størrelsen 88,9 mm

Bemærkninger om overfladen

Den udvendige zinkbelægning giver ikke varig beskyttelse mod korrosion ved kontakt med fugt eller korrosivt virkende byggematerialer. De aktuelle Z- og indbygningsmål findes i Viega-downloadområdet.

Specifikationer

  • Varenummer:
    033944089
  • EAN nummer:
    4015211598228
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    598228
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Bøjningsradius:
    0.0 mm
  • Diameter:
    88,9 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Andet
  • Gastilladelse QA:
    Nej
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    81.2 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nøglebredde:
    0.0 mm
  • Nøglevidde på møtgrik:
    0.0 mm
  • Nominel diameter tilslutning 2:
    DN 80
  • Nominel diameter tilslutning 1:
    DN 80
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebeskyttelse tilslutning 2:
    Galvanisk/elektrolytisk zinkbelagt
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 2:
    31.2 mm
  • Ring stivhedsklasse:
    Andet
  • Standard dimensionsforhold (SDR):
    0.0
  • Standardflange:
    Andet
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Flange
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    Overgang
  • Udvendig rørdiameter tilslutning 2:
    88.9 mm
  • Udvendig rørdiameter tilslutning 1:
    89.0 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • Vægtykkelse tilslutning 1:
    1.0 mm
  • Vægtykkelse tilslutning 2:
    1.0 mm
  • VdS-kontrolleret:
    Ja
  • Vinkel på bøjning:
    0.0 °
  • Zeta værdi:
    0.0
  • Serie:
    Prestabo
  • Producent/forhandler:
    Viega
