Viega Prestabo tilslutningsforskruning, 28 mm x 1 1/4″, PN 16

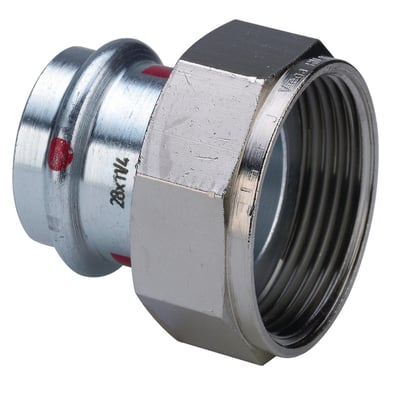

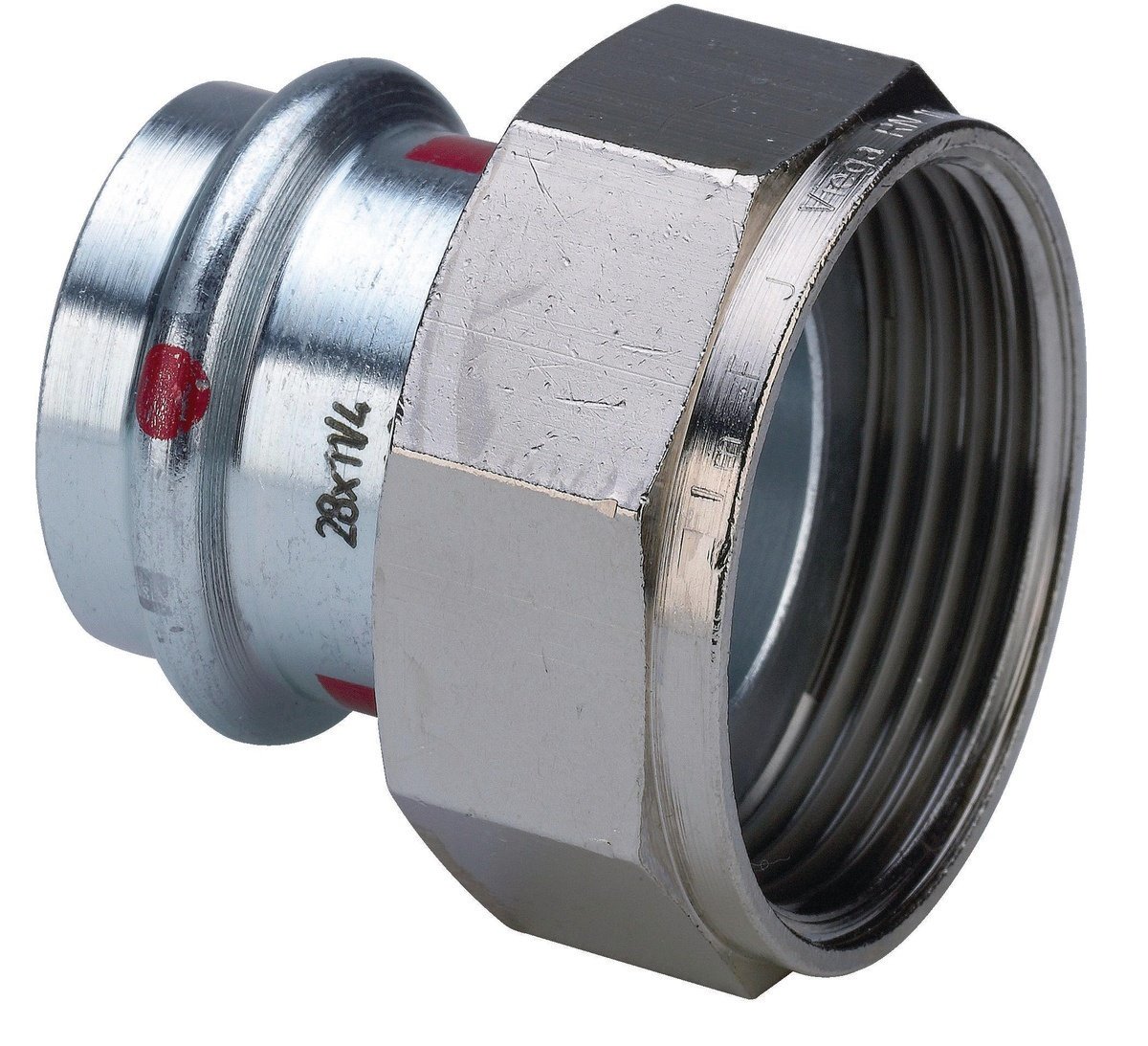

Viega Prestabo tilslutningsforskruning i stål med 28 mm presende og 1 1/4″ spindelmuffe, set skråt forfra.
Midlertidigt udsolgt
Se alt fra mærket Viega
Viega Prestabo lige reduktionsforskruning i galvanisk forzinket stål med EPDM-pakning. Presforbindelse på 28 mm til 1 1/4″ spindelmuffe. Ikke til drikkevand. Læs mere…
  • Varenr.:
    033937354
  • EAN nr.:
    4015211559205
  • Typenr.:
    559205
pr. stk. inkl. moms
123,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Se hele serien

Beskrivelse

Produktbeskrivelse

Viega Prestabo tilslutningsforskruning er en lige, trækfast reduktionsforskruning med 28 mm presforbindelse og 1 1/4″ spindelmuffe. Fittingen er fremstillet af stål, har EPDM-pakning og er beregnet til Prestabo-systemet. Den er ikke til drikkevandsinstallationer.

Tekniske egenskaber

  • Tilslutning 1: pres system, 28 mm udvendig rørdiameter, DN 25.
  • Tilslutning 2: spindelmuffe, nominel diameter 1 1/4″ og udvendig rørdiameter 42,9 mm.
  • Lige form, 0° bøjning, reducerende og ikke excentrisk.
  • Længde: 48 mm.
  • Materiale: stål, materialekvalitet St. 35 (DIN 10308).
  • Galvanisk/elektrolytisk zinkbelagt overfladebeskyttelse på begge tilslutninger; overfladebehandlingen er angivet som ubehandlet.
  • EPDM-pakning, PN 16 og maksimalt arbejdstryk på 16 bar ved 20 °C. Det maksimale driftstryk ved maksimal medietemperatur er også angivet til 16 bar.
  • Temperaturdata angiver et kontinuerligt interval på -25 til 105 °C samt en maksimal driftstemperatur på 110 °C med EPDM-pakning.
  • Konturkoder: V for fittingen og SC for begge tilslutninger.
  • Systembundet: ja. Trækfast: ja.
  • Ingen udlufter, aftap, termisk isolering, stopbuffer eller tilslutningsindikator.

SC-Contur og mærkning

Prestabo-presfittings er forsynet med SC-Contur. Fittings, der ikke er presset, kan dermed blive synlige ved fyldning af anlægget. SC-Contur er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, punkt 12.14. Ved tæthedsprøvning med vand registreres upressede fittings i trykområdet 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er området 22 hPa–0,3 MPa. Prestabo-systemets røde mærkning adskiller det fra Sanpress Inox-artikler af rustfrit stål.

Prestabo-systemet

Prestabo-systemets presfittings og rør er af ulegeret stål. Systemrør findes blandt andet i stål 1.0308 (E235) efter DIN EN 10305-3 med udvendig galvanisk forzinkning. Den beskrevne forzinkning har et zinklag på 8–15 µm og er blå kromateret. Andre systemrørsvarianter er 1.0308 (E235) efter DIN EN 10305 med udvendig galvanisk forzinkning og en hvid polypropylenkappe (PP, RAL 9001) samt 1.0215 (E220) efter DIN EN 10305, sendzimirforzinket indvendigt og udvendigt.

Prestabo-systemets standardstørrelser i stål er d 12, 15, 18, 22, 28, 35, 42 og 54 mm. XL-størrelserne er 64,0, 76,1, 88,9 og 108,0 mm.

Anvendelsesområder

Prestabo-systemet er angivet til varmeanlæg, vandbaserede køleanlæg, industri- og anlægsbyggeri, solvarmeanlæg og klimaanlæg. Sprinkler- og trykluftanlæg er angivet for sendzimirforzinkede rør. Leverandørdata nævner også trykluft under 25 mg/m². Systemet må ikke anvendes til drikkevand. Ved anvendelse uden for de beskrevne områder skal materialevalget afstemmes med Viega Service Center.

Kontroloplysninger

Fittingen er angivet som VdS-kontrolleret og UL-undersøgt. FM-undersøgelse, LPCB-undersøgelse, KIWA-certificering og gastilladelse QA er angivet som nej.

Specifikationer

  • Varenummer:
    033937354
  • EAN nummer:
    4015211559205
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    559205
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Diameter:
    28 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Lige
  • Gastilladelse QA:
    Nej
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    48.0 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale tilslutning 1:
    Stål
  • Materiale tilslutning 2:
    Stål
  • Materialekvalitet tilslutning 2:
    St. 35 ( DIN 10308)
  • Materialekvalitet tilslutning 1:
    St. 35 ( DIN 10308)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tilslutningsindikator:
    Nej
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    1 1/4"
  • Nominel diameter tilslutning 1:
    DN25
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Galvanisk/elektrolytisk zinkbelagt
  • Overfladebeskyttelse tilslutning 2:
    Galvanisk/elektrolytisk zinkbelagt
  • Reducerende:
    Ja
  • Ring stivhedsklasse:
    Andet
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Spindelmuffe
  • Trækfast:
    Ja
  • Tryktrinsflange:
    PN 16
  • Type:
    Forskruning
  • Udvendig rørdiameter tilslutning 2:
    42.9 mm
  • Udvendig rørdiameter tilslutning 1:
    28.0 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel på bøjning:
    0.0 °
  • Serie:
    Prestabo
  • Producent/forhandler:
    Viega
