- Varenr.:5486282573
- EAN nr.:3606489872342
- Typenr.:PFXGP4501TAD
Måske interessant?
Beskrivelse

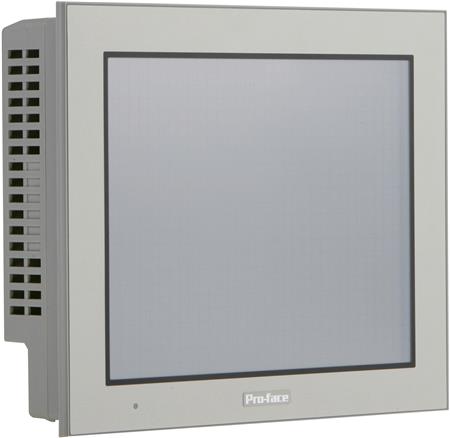

Pro-face PFXGP4501TAD er en HMI i Standard HMI-serien GP4000. Serien fås i forskellige størrelser og har tilslutningsmuligheder til industrielle controllere. Enheden har en 10,4 tommer TFT LCD-farveskærm med resistiv, analog berøring. Skærmen kan vise beskeder, grafiske objekter, diagrammer samt data til kontrol og konfiguration.
Skærm og hukommelse
- Opløsning: 640 × 480 pixel (VGA).
- 65.536 farver og 16 gråtoner.
- 32 MB programhukommelse og 320 KB backuphukommelse.
- Brugbar projekt-/brugerhukommelse: 32.000 kByte.
- Programmering med GP-Pro EX-software, som ifølge leverandørbeskrivelsen kræver næsten ingen kodning.
Tilslutninger og funktioner
Leverandørbeskrivelsen angiver én seriel port, der kan anvendes som RS-232C, RS-422 eller RS-485, én værtsport, én mini-B USB-port, én Ethernet-port og én SD-kortplads. Grænsefladeattributterne angiver én RS-232-grænseflade, én RS-485-grænseflade, to USB-grænseflader og to industrielle Ethernet-grænseflader. De angiver desuden nul RS-422-grænseflader.
- Understøtter MODBUS, EtherNet/IP og øvrige bussystemer.
- IO-Link-master.
- Beskedvisning samt meldesystem med buffer og kvittering.
- Opskrifter, softwaregrænseflader og mulighed for indlæsning af yderligere software.
- Mulighed for indlæsning af processtandardværdier og visning af procesværdier.
- Touchscreen, væg-/direkte montering og printerudgang.
- Ingen programmerbare funktionsknapper, knapper med LED, systemknapper eller numerisk eller alfanumerisk tastatur. Der er nul adgangskodeniveauer og nul onlinesprog.
Strøm, mål og kapslingsklasse
- Nominel forsyningsspænding: 24 V DC. Forsyningstypen er angivet som AC/DC.
- Strømforbrug: 17 W.
- Mål: 272,5 mm bred, 214,5 mm høj og 57 mm dyb.
- Vægt: 2,0 kg.
- Beskyttelse på forsiden: IP65/IP67 og NEMA 4X.
Protokoller og kommunikation
Produktdata angiver, at enheden ikke understøtter KNX, DeviceNet Safety, PROFINET IO, SERCOS, Data-Highway, INTERBUS-Safety, AS-Interface-sikkerhed, DeviceNet, AS-i, TCP/IP, CAN, Foundation Fieldbus, LON, SUCONET, PROFIsafe, SafetyBUS p, INTERBUS eller PROFIBUS. Den er ikke angivet med GPRS, Bluetooth, GSM, UMTS eller WLAN 802.11. Attributterne angiver desuden ingen TTY-, parallel-, trådløs- eller PROFINET-grænseflade og ingen egnethed til sikkerhedsfunktioner.
Anvendelse og standarder
HMI'en er beskrevet til brug i industri og infrastruktur, blandt andet til kompakte maskiner, håndteringssystemer, maskiner til føde- og drikkevarebranchen samt medicinalindustrien.
De angivne standarder og godkendelser omfatter CE, UKCA, UL, cUL, KC, RCM, EAC, IECEx, ATEX, UK Ex, CCC Ex og KCs. De angivne søfartsstandarder er ABS, BV, CCS, DNV, LR, RINA, KRS og Klasse NK.
Specifikationer
-
Varenummer:5486282573
-
EAN nummer:3606489872342Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:PFXGP4501TADNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Alphanumerisk tastatur:Nej
-
Antal adgangskode-niveauer:0.0
-
Antal farver i display:65536.0
-
Antal gråtoner/blåskalaer i display:16.0
-
Antal HW-interfaces PROFINET:0.0
-
Antal HW-interfaces Wireless:0.0
-
Antal HW-snitflader andre:1.0
-
Antal HW-snitflader industriel Ethernet:2.0
-
Antal HW-snitflader parallel:0.0
-
Antal HW-snitflader RS232:1.0
-
Antal HW-snitflader RS422:0.0
-
Antal HW-snitflader RS485:1.0
-
Antal HW-snitflader seriel TTY:0.0
-
Antal HW-snitflader USB:2.0
-
Antal pixels, horisontalt:640.0
-
Antal pixels, vertikalt:480.0
-
Antal programerbare funktionsknapper:0.0
-
Antal systemknapper:0.0
-
Antallet af knapper med LED:0.0
-
Antallet af onlinesprog:0.0
-
Beskyttelsesgrad (NEMA), forside:4X
-
Beskyttelsesklasse (IP) forside:IP65/IP67
-
Bredde på fronten:272.5 mm
-
Brugbar projekt-/brugerhukomelse:32000.0 kByte
-
Forsyningsspænding AC 50 Hz:0 - 0 V
-
Forsyningsspænding AC 60 Hz:0 - 0 V
-
Højde front:214.5 mm
-
Indbygningsdybde:57.0 mm
-
IO link master:Ja
-
Med beskedvisning:Ja
-
Med farveskærm:Ja
-
Med meldesystem (inkl. buffer og kvittering):Ja
-
Med numerisk tastatur:Nej
-
Med opskrifter:Ja
-
Med softwaregrænseflader:Ja
-
Med touchscreen:Ja
-
Montageskinnemulighed:Nej
-
Printerudgang klar:Ja
-
Process standardværdi (input) mulig:Ja
-
Processværdi-indikation (output) mulig:Ja
-
Radiostandard Bluetooth:Nej
-
Radiostandard GPRS:Nej
-
Radiostandard GSM:Nej
-
Radiostandard UMTS:Nej
-
Radiostandard WLAN 802.11:Nej
-
Skærmdiagonal:10.4 Tommer
-
Skærmtype:TFT
-
Touch teknologi:Resistiv berøring
-
Type forsyningsspænding:AC/DC
-
Understøtter AS-interface sikkerhed på jobbet:Nej
-
Understøtter ASI-protokol:Nej
-
Understøtter CAN-protokol:Nej
-
Understøtter Data-Highway protokol:Nej
-
Understøtter DeviceNet protokol:Nej
-
Understøtter EtherNet/IP protokol:Ja
-
Understøtter KNX protokol:Nej
-
Understøtter protokol for DeviceNet Safety:Nej
-
Understøtter protokol for Foundation Fieldbus:Nej
-
Understøtter protokol for INTERBUS-Safety:Nej
-
Understøtter protokol for INTERBUS:Nej
-
Understøtter protokol for LON:Nej
-
Understøtter protokol for MODBUS:Ja
-
Understøtter protokol for øvrige bussystemer:Ja
-
Understøtter protokol for PROFINET IO:Nej
-
Understøtter protokol for PROFIBUS:Nej
-
Understøtter protokol for PROFIsafe:Nej
-
Understøtter protokol for SERCOS:Nej
-
Understøtter protokol for SafetyBUS p:Nej
-
Understøtter protokol for SUCONET:Nej
-
Understøtter protokol for TCP/IP:Nej
-
Væg-/direkte montering:Ja
-
Velegnet til sikkerhedsfunktioner:Nej
-
Yderlige software indlæsbar:Ja
-
Producent/forhandler:Schneider Electric
