DIN 46235 Al/Cu-kabelsko, profil AKK150-12DIN-PR, 150/185 mm², SM/SE, M12

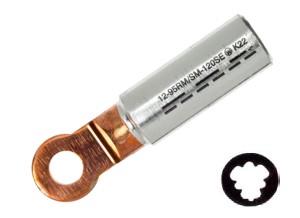

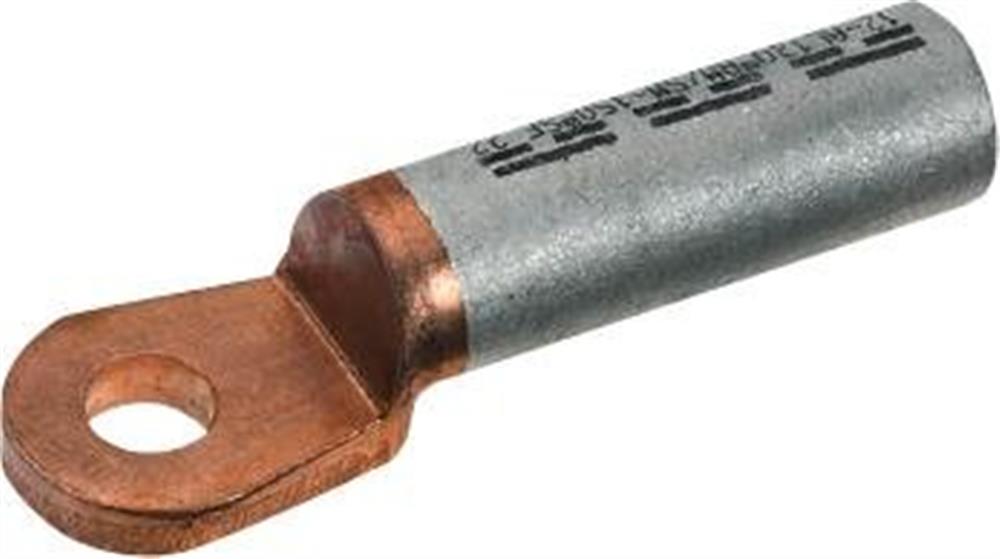

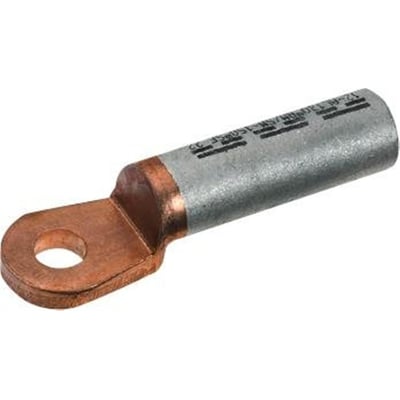

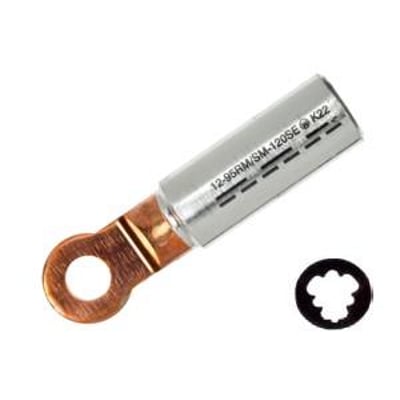

Elpress DIN 46235 Al/Cu-kabelsko til 150/185 mm² med M12-laske, set skråt med kobberlaske og sølvfarvet rør.Elpress DIN 46235 Al/Cu-kabelsko til 150/185 mm² set ovenfra med M12-laske og et sort ringformet symbol ved siden af.
Midlertidigt udsolgt
Se alt fra mærket Elpress
DIN 46235 bimetal kabelsko til 150 mm² flerkoret og 185 mm² massiv Al-leder. Sektorformet profil, M12-laske og sekskantspresning. Læs mere…
  • Varenr.:
    2921613309
  • EAN nr.:
    5703484613302
  • Typenr.:
    3406-139000, AKK150-12DIN-PR
pr. stk. inkl. moms
349,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Denne DIN 46235 profil-/sektorformede bimetal-kabelsko er beregnet til Al-ledere med et nominelt tværsnit på 150 mm² for flerkoret leder (klasse 2) og 185 mm² for massiv leder (klasse 1), i henhold til IEC 60228. Kabelskoen har M12-laske og sekskantspresning efter DIN.

  • Model: AKK150-12DIN-PR
  • Materiale: Al DIN 40501 og E-Cu DIN 40500
  • Tværsnitsform: sektorformet
  • Tilslutningsgevind og skruestørrelse: M12
  • KZ-tal: 27
  • Anbefalede presseværktøjer: PV550 og PVL550
  • Ikke egnet til Al/St-kabler
  • Typebetegnelse: 3406-139000
  • Produktnummer: 2921613309
  • EAN: 5703484613302
  • Oprindelsesland: SE

Presning og mærkning

Antallet af presninger og deres placering er markeret på kabelskoen. Et eksempel på mærkning er 16 AL10X50/70SE = AK50-10DIN.

  • 10 angiver bolthul til M10.
  • 50SM/RM angiver tværsnit i mm² for en flerkoret leder.
  • 70SE/RE angiver tværsnit i mm² for en massiv leder.
  • 16 angiver KZ for pressebakken i eksemplet.
  • RE: rund massiv leder, klasse 1.
  • RM: rund flerkoret leder, klasse 2.
  • SE: sektorformet massiv leder, klasse 1.
  • SM: sektorformet flerkoret leder, klasse 2.

Specifikationer

  • Varenummer:
    2921613309
  • EAN nummer:
    5703484613302
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    3406-139000, AKK150-12DIN-PR
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
  • Egnet til Al/St-kabler:
    Nej
  • Materiale:
    Aluminium/kobber
  • Materiale:
    Al-Cu ( Aluminium / Kobber )
  • Nominelle tværsnit aluminium, SE:
    185 - 185 mm²
  • Nominelle tværsnit aluminium, RM/SM:
    150 - 150 mm²
  • Skruestørrelse:
    12mm
  • Størrelse:
    150 / 185mm2
  • Tilslutningsgevind, metrisk dimension:
    12
  • Tværsnitsform:
    Sektor-formet
  • Producent/forhandler:
    Elpress
