DIN 46235 profilformet pressemuffe, AKS120-50DIN-PR, aluminium/kobber, 120 mm² SM/150 mm² SE + 50 mm² Cu

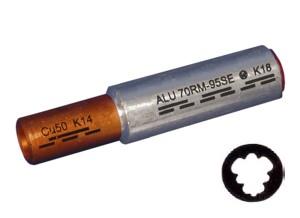

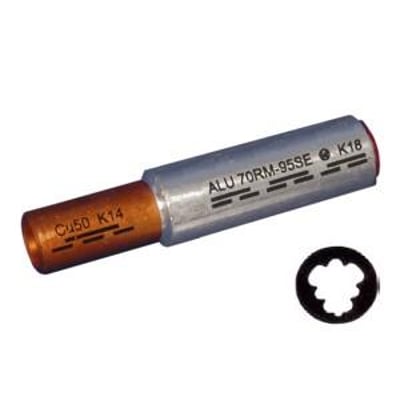

Elpress DIN 46235 profilformet pressemuffe i aluminium og kobber til Al-ledere på 120/150 mm² og Cu-leder på 50 mm².Elpress profilformet Al/Cu-pressemuffe set fra siden med påtrykt mærkning og en sort ringformet profil ved siden af.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres fredag d. 27/11 - lørdag d. 5/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Fredag d. 27/11 - lørdag d. 5/12
GLS Erhverv49,00 kr.Fredag d. 27/11 - mandag d. 7/12
GLS Hjemmelevering59,00 kr.Fredag d. 27/11 - mandag d. 7/12
Click&Collect i Svenstrup (9230)0,00 kr.Torsdag d. 26/11 - fredag d. 4/12
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Elpress
Uisoleret profilformet Al/Cu-pressemuffe til 120 mm² flerkoret eller 150 mm² massiv Al-leder og 50 mm² fåtrådet Cu-leder. DIN 46235, KZ 25 + 14. Læs mere…
  • Varenr.:
    2921627573
  • EAN nr.:
    5703484627576
  • Typenr.:
    3406-184500, AKS120-50DIN-PR
pr. stk. inkl. moms
476,00 kr.

Måske interessant?

Beskrivelse

Denne uisolerede, profilformede bimetal-pressemuffe i aluminium og kobber er beregnet til samling af Al-ledere med Cu-ledere. Muffen er udført efter DIN 46235 og har sekskantspresning efter DIN.

Kompatible ledere

  • 120 mm² flerkoret Al-leder, klasse 2, med sektorformet SM- eller rund RM-form.
  • 150 mm² massiv Al-leder, klasse 1, med sektorformet SE- eller rund RE-form.
  • 50 mm² fåtrådet Cu-leder, klasse 2, med rund RM-form.
  • Al-lederne er i henhold til IEC 60228, og Cu-lederen er i henhold til IEC 60228.

Materiale og specifikationer

  • Materiale: Al efter DIN 40501 og E-Cu efter DIN 40500.
  • KZ-tal: 25 + 14.
  • Typebetegnelse: AKS120-50DIN-PR.
  • Angivne værktøjer: PV550 og PVL550.
  • Antallet af presninger og deres placeringer er markeret på muffen.

Mærkning og lederbetegnelser

Eksempel på mærkning: 22 AL 120RM/SM+150SE/14 CU 50RM = AKS120-50DIN. I mærkningen angiver 12 et bolthul til M12, 120SM/RM flerkoret tværsnit i mm², og 150SE/RE massivt tværsnit i mm². 22 og 14 angives som KZ for pressebakke.

  • RE: Rund massiv leder, klasse 1.
  • RM: Rund flerkoret (trådet) leder, klasse 2.
  • SE: Sektorformet massiv leder, klasse 1.
  • SM: Sektorformet flerkoret (trådet) leder, klasse 2.

Specifikationer

  • Varenummer:
    2921627573
  • EAN nummer:
    5703484627576
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    3406-184500, AKS120-50DIN-PR
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Cu-tværsnit:
    50.0 mm²
  • Isolering:
    Uisoleret
  • Materiale:
    Aluminium/kobber
  • Materiale:
    Al-Cu ( Aluminium / Kobber )
  • Nominelle tværsnit aluminium, SE:
    150 - 150 mm²
  • Nominelle tværsnit aluminium, RM/SM:
    120 - 120 mm²
  • Størrelse:
    120-150 / 50mm2
  • Tværsnitsform:
    Sektor-formet
  • Producent/forhandler:
    Elpress
