Viega Profipress G bøjning, 90°, 35 mm, muffe/muffe

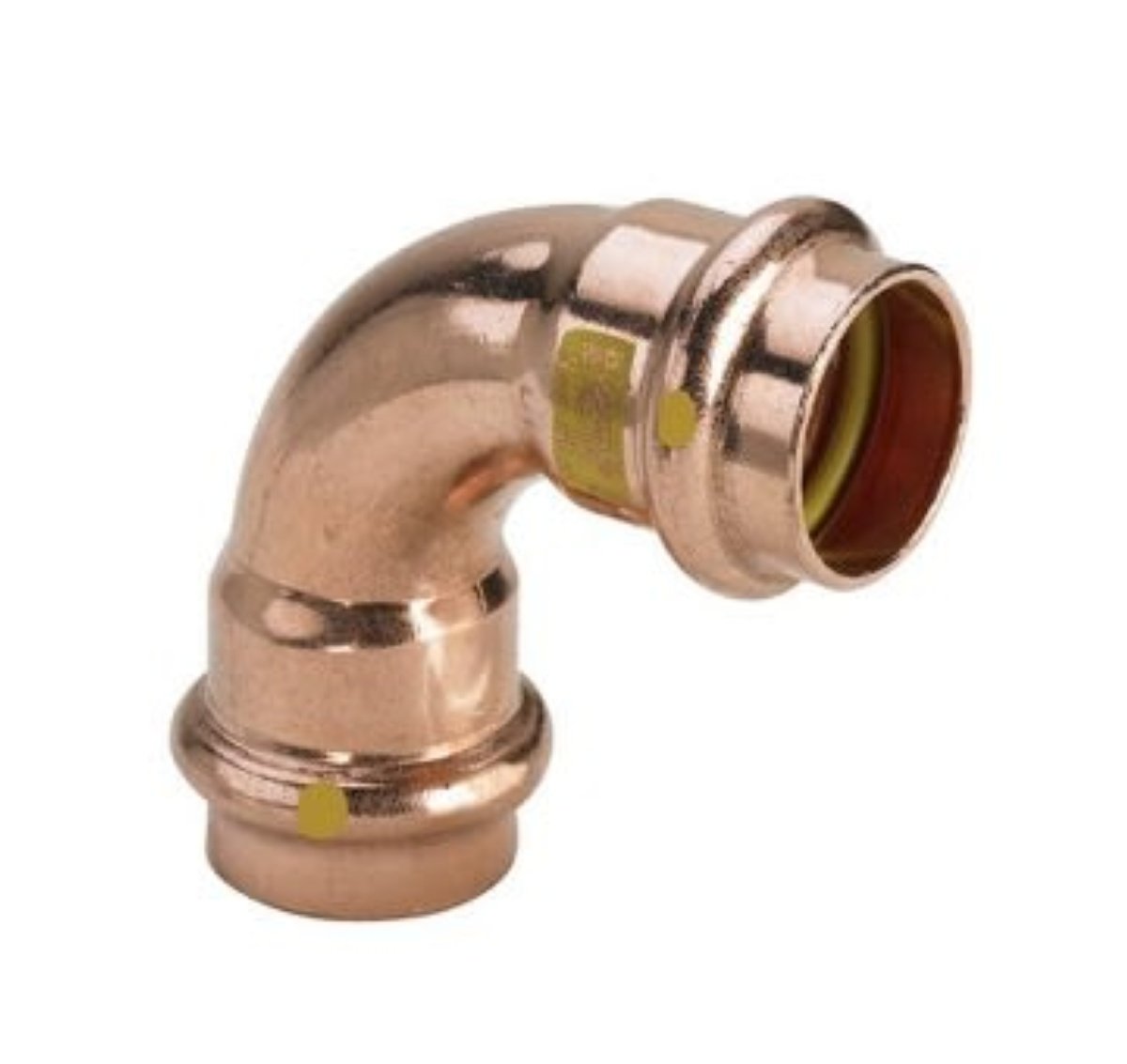

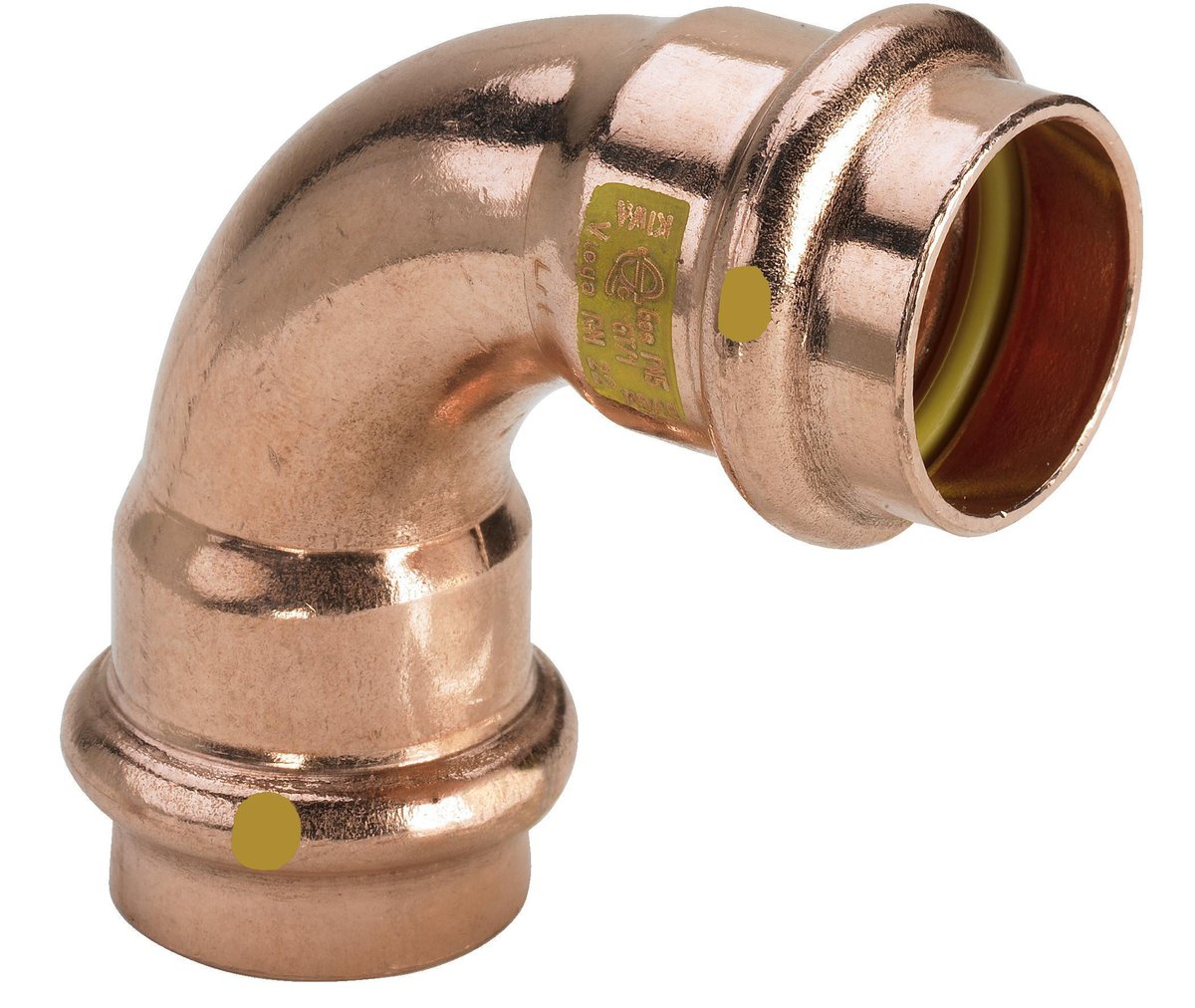

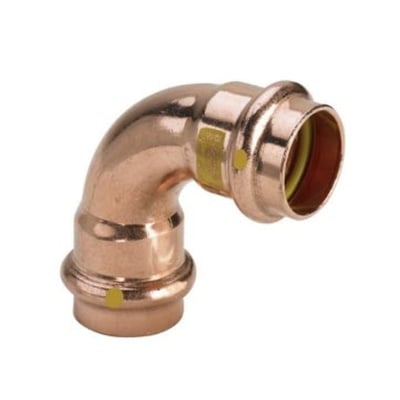

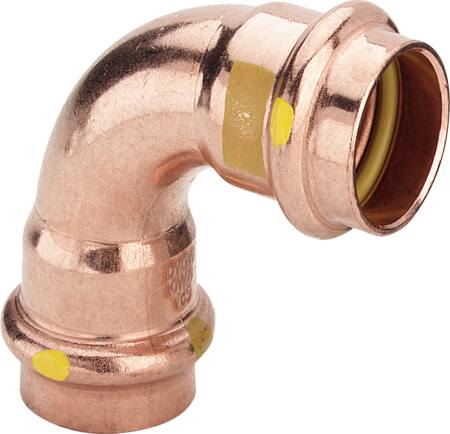

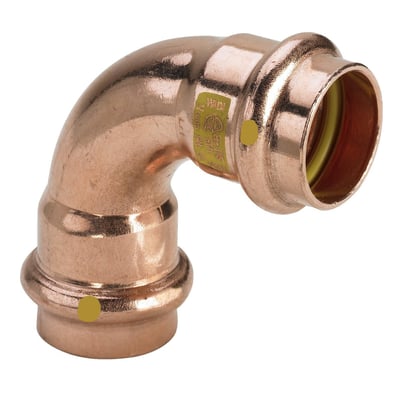

Viega Profipress G kobberbøjning på 90° med to 35 mm presmuffer, vist skråt forfra.Viega Profipress G kobberbøjning på 90° set skråt, med den ene åbne 35 mm muffe vendt mod højre.Viega Profipress G kobberbøjning på 90° set fra en anden vinkel med gule markeringer ved presmufferne.
PRISGARANTI
6 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 25/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 25/11
GLS Erhverv49,00 kr.Onsdag d. 25/11
GLS Hjemmelevering59,00 kr.Onsdag d. 25/11
Direkte levering149,00 kr.Tirsdag d. 24/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 24/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
Viega Profipress G 90° kobberbøjning med to 35 mm presmuffer og SC-Contur. Til gasinstallationer samt fyringsolie- og dieselolieledninger. Læs mere…
  • Varenr.:
    047502035
  • EAN nr.:
    4015211345501
  • Typenr.:
    345501
pr. stk. inkl. moms
209,00 kr.

Måske interessant?

Beskrivelse

Viega Profipress G bøjning

Denne 90° bøjning har muffe/muffe-tilslutning til 35 mm kobberrør og indgår i Viega Profipress G-presfittingsystemet. Bøjningen er udført i ubehandlet kobber, er trækfast og har SC-Contur.

  • Tilslutninger: 2 presmuffer, 35 mm, DN32
  • Kontur: V-bakker; SC-kontur ved tilslutningerne
  • Udførelse: 1-stykke, ikke reducerende og ikke excentrisk
  • Længde: 59,0 mm; tilslutningslængde: 58,8 mm pr. side
  • Reel arbejdslængde: 32,6 mm pr. side
  • Zeta-værdi: 0,5
  • Produktnummer: 047502035; typenummer: 345501; EAN: 4015211345501

Anvendelse og systemegenskaber

Profipress G-systemet er beregnet til kobberrør iht. DIN EN 1057 og DVGW-arbejdsseddel GW 392. Anvendelsesområderne omfatter gasser iht. DVGW-arbejdsseddel G 260 i gasinstallationer iht. DVGW-TRGI 2008 (DVGW-arbejdsseddel G 600) og DVFG-TRF 2012. Systemet omfatter også flaskegas i gasfasen til husholdnings- og industriel brug, kontrolleret iht. DVGW-arbejdsseddel G 5614, samt fyringsolieledninger iht. DIN 51603-1 og dieselolieledninger som suge- og trykledninger iht. DIN EN 590 med hensyntagen til den almene byggemyndighedsgodkendelse Z-38.4-71. Fyringsolie og dieselolie er angivet for dimensionerne d 12–54.

SC-Contur er beregnet til at gøre fittings, der ikke er blevet presset, synlige ved fyldning af anlægget. Ved tæthedsprøvning med vand kan upressede fittings registreres i trykområdet 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er området 22 hPa–0,3 MPa. SC-Contur opfylder kravene i DVGW-arbejdsseddel G 5614, pkt. 4.4.1.

Mærkning, pakning og tilladelser

Gasudgaven er mærket med gul prik, gul firkant og teksten Gas MOP 5 / GT1. Til gas-, fyringsolie- og dieselolieinstallationer må kun Viega kobber- og rødgods-presfittings med gul firkant og mærkningen Gas MOP 5 / GT1 anvendes. For andre anvendelsesområder angiver leverandøren, at materialerne skal afstemmes med Viega Service Center.

  • Pakning: Leverandørbeskrivelsen angiver gul HNBR-pakning; produktattributterne angiver EPDM som tætningsmateriale.
  • Profipress G, d 12–54: DVGW-reg.-nr. DG-4550AU0070
  • Gastilladelse: Ja

Driftsdata

  • Produktattributter: kontinuerlig middeltemperatur fra -25 °C til 110 °C
  • Produktattributter: maksimalt arbejdstryk ved 20 °C: 16 bar; maksimalt driftstryk ved maksimal medietemperatur: 16 bar
  • Gas- og flaskegasinstallationer: drifts- og omgivelsestemperatur fra -20 °C til +70 °C; maksimalt driftstryk 0,5 MPa
  • Ved HTB-krav: 650 °C i 30 minutter ved maksimalt 0,1 MPa (1 bar)
  • Fyringsolie- og dieselolieinstallationer: driftstemperatur op til 40 °C og driftstryk fra -0,05 til +0,5 MPa

Dimensioner i systemet

Profipress G-standardstørrelserne er d 12, 15, 18, 22, 28, 35, 42 og 54 i kobber. XL-størrelsen d 64,0 er i kobber. Presfittings med gevindtilslutning i d 12–54 er af rødgods, mens XL-presfitting med gevindtilslutning i d 64,0 er af kobber.

Specifikationer

  • Varenummer:
    047502035
  • EAN nummer:
    4015211345501
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    345501
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    2Stk
  • Bakker:
    V bakker
  • Diameter:
    35 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Ja
  • Grad:
    90 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    59.0 mm
  • Længde tilslutning 1:
    58.8 mm
  • Længde tilslutning 2:
    58.8 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Kobber
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Andet
  • Materialekvalitet tilslutning 1:
    Andet
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN32
  • Nominel diameter tilslutning 1:
    DN32
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 2:
    Ubehandlet
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    32.6 mm
  • Reel arbejdslængde tilslutning 2:
    32.6 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    35mm
  • Rørdimension 2:
    35mm
  • Samling:
    Muffe
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    1-stykke
  • Udformning:
    Muffe/muffe
  • Udvendig rørdiameter tilslutning 2:
    35.0 mm
  • Udvendig rørdiameter tilslutning 1:
    35.0 mm
  • UL-undersøgelse:
    Nej
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Nej
  • Vinkel:
    90gr
  • Vinkel på bøjning:
    90.0 °
  • Zeta værdi:
    0.5
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
