Viega Profipress G bøjning, 90°, 35 mm, kobber/blank, 345570

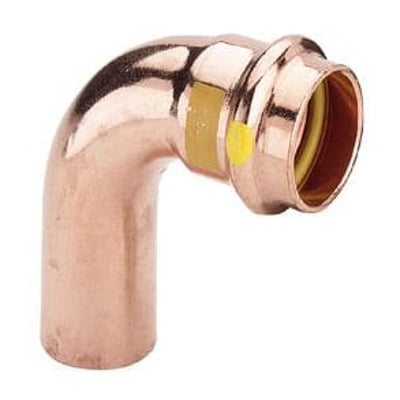

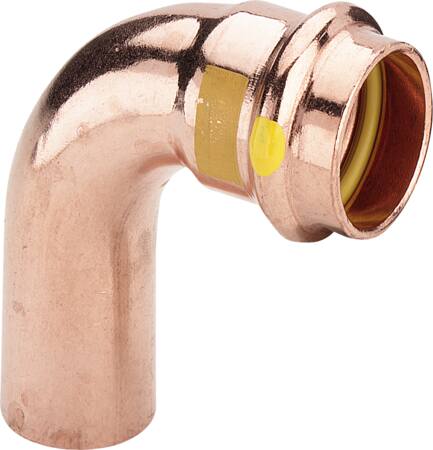

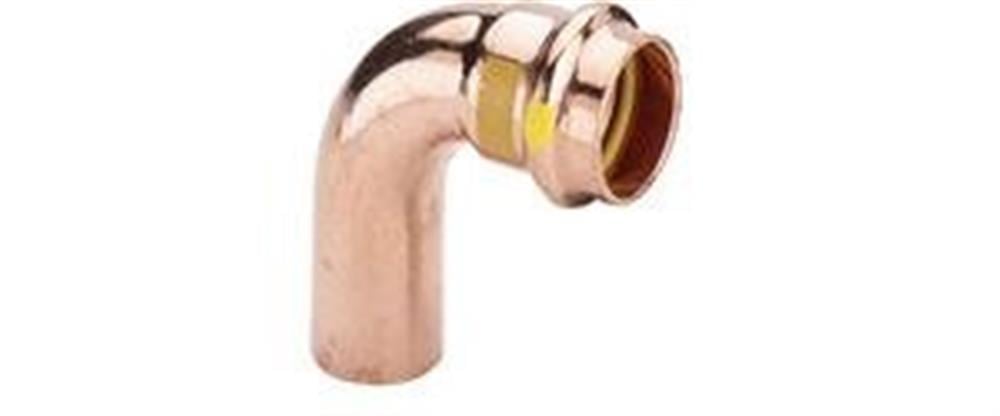

Viega Profipress G 90° bøjning til 35 mm rør, set skråt med det åbne presmuffeudløb vendt mod højre.Viega Profipress G 90° kobberbøjning til 35 mm rør, vist forfra med det lodrette rørben nedad.Viega Profipress G 90° bøjning til 35 mm rør, hvor den gule markering og pakningen i åbningen er tydelige.
PRISGARANTI
7 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11
GLS Erhverv49,00 kr.Onsdag d. 11/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11
Direkte levering149,00 kr.Tirsdag d. 10/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
Viega Profipress G 90° bøjning i kobber til 35 mm rør. Med SC-Contur til gas-, fyringsolie- og dieselolieinstallationer. Læs mere…
  • Varenr.:
    047501035
  • EAN nr.:
    4015211345570
  • Typenr.:
    345570
pr. stk. inkl. moms
208,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Produktbeskrivelse

Viega Profipress G er en 1-dels presbøjning på 90° til kobberrør med en udvendig diameter på 35 mm. Bøjningen har muffe/nippel-udformning, presforbindelse og V-kontur. Begge tilslutninger er DN32. Produktnummer: 047501035. Typenummer: 345570. EAN: 4015211345570. Oprindelsesland: DE.

  • Materiale: kobber, ubehandlet overflade
  • Tilslutninger: indstik og pres-system
  • Presbakker: V-bakker
  • Trækfast og systembundet
  • Ikke reducerende eller excentrisk; uden udlufter og aftap

Anvendelse og kompatibilitet

Presfittingsystemet er beregnet til kobberrør efter DIN EN 1057 og DVGW-arbejdsseddel GW 392. Profipress G er angivet til naturgas og flaskegas samt fyringsolie og dieselolie. Dieselolie kan anvendes i suge- og trykledninger.

  • Gasser efter DVGW-arbejdsseddel G 260 i gasinstallationer efter DVGW-TRGI 2008 (DVGW-arbejdsseddel G 600) og DVFG-TRF 2012
  • Flaskegas i gasfasen til husholdningsmæssig og industriel anvendelse, kontrolleret efter DVGW-arbejdsseddel G 5614
  • Fyringsolie efter DIN 51603-1
  • Dieselolie efter DIN EN 590, under hensyntagen til den almene byggemyndighedsgodkendelse Z-38.4-71

Leverandørdata angiver også DVGW-arbejdsseddel VP 614 for Profipress G. For andre anvendelser end de beskrevne angiver Viega, at materialevalget skal afstemmes med Viega Service Center.

SC-Contur og mærkning

Fittings i systemet har SC-Contur. En fitting, der ikke er presset, kan dermed blive synlig ved fyldning af anlægget. SC-Contur er certificeret efter DVGW-arbejdsseddel G 5614, punkt 4.4.1. Ved tæthedsprøvning med vand kan upressede fittings registreres ved 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er det angivne trykområde 22 hPa–0,3 MPa.

Produktet er mærket med gul prik, gul firkant og teksten Gas MOP 5 / GT1. Til gas-, fyringsolie- og dieselolieinstallationer angiver leverandøren, at det kun er Viega kobber- og rødgods-presfittings med gul firkant og mærkningen Gas MOP 5 / GT1, der er tilladt.

Mål og materialeoplysninger

  • Rørdiameter ved begge tilslutninger: 35 mm
  • Nominel diameter ved begge tilslutninger: DN32
  • Samlet længde angivet i produktdata: 59 mm
  • Tilslutningslængder: 63 mm og 58,8 mm
  • Reel arbejdslængde ved begge tilslutninger: 32,6 mm
  • Zeta-værdi: 0,5
  • Tætningsmateriale: Produktattributterne angiver EPDM; systembeskrivelsen angiver gule HNBR-pakninger

Systembeskrivelsen angiver standardstørrelserne d 12, 15, 18, 22, 28, 35, 42 og 54 i kobber samt XL-størrelsen d 64,0 i kobber. Presfittings med gevindtilslutning d 12–54 er angivet i rødgods, mens XL-presfittings med gevindtilslutning d 64,0 er angivet i kobber. Profipress-serien er desuden oplyst i dimensionerne 12, 15, 18, 22, 28, 35, 42, 54, 64, 76,1, 88,9 og 108 mm.

Driftsbetingelser og tilladelser

Produktattributterne angiver et kontinuerligt temperaturområde fra -25 °C til 110 °C samt et maksimalt arbejdstryk på 16 bar ved 20 °C og 16 bar ved maksimal medietemperatur. Leverandørens anvendelsesspecifikke driftsbetingelser er:

  • Gas- og flaskegasinstallationer: drifts- og omgivelsestemperatur -20 °C til +70 °C; maksimalt driftstryk 0,5 MPa
  • Gasinstallationer med HTB-krav: 650 °C i 30 minutter ved maksimalt 0,1 MPa (1 bar)
  • Fyringsolie- og dieselolieinstallationer: maksimal driftstemperatur 40 °C; driftstryk -0,05 til +0,5 MPa

Profipress G i dimensionerne d 12–54 har DVGW-registreringsnummer DG-4550AU0070. Profipress G XL i dimension d 64,0 har DVGW-registreringsnummer DG-8531BR0258.

Specifikationer

  • Varenummer:
    047501035
  • EAN nummer:
    4015211345570
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    345570
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    1Stk
  • Bakker:
    V bakker
  • Diameter:
    35 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Ja
  • Grad:
    90 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    59.0 mm
  • Længde tilslutning 1:
    63.0 mm
  • Længde tilslutning 2:
    58.8 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Kobber
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Andet
  • Materialekvalitet tilslutning 1:
    Andet
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN32
  • Nominel diameter tilslutning 1:
    DN32
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 2:
    Ubehandlet
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    32.6 mm
  • Reel arbejdslængde tilslutning 2:
    32.6 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    35mm
  • Rørdimension 2:
    35mm
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Indstik
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    1-stykke
  • Udformning:
    Muffe/nippel
  • Udvendig rørdiameter tilslutning 2:
    35.0 mm
  • Udvendig rørdiameter tilslutning 1:
    35.0 mm
  • UL-undersøgelse:
    Nej
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Nej
  • Vinkel:
    90gr
  • Vinkel på bøjning:
    90.0 °
  • Zeta værdi:
    0.5
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
