Viega Profipress bøjning, 12 mm, 45°, muffe/muffe

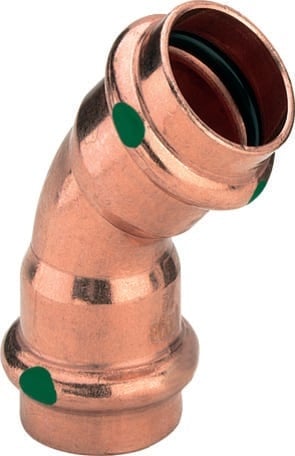

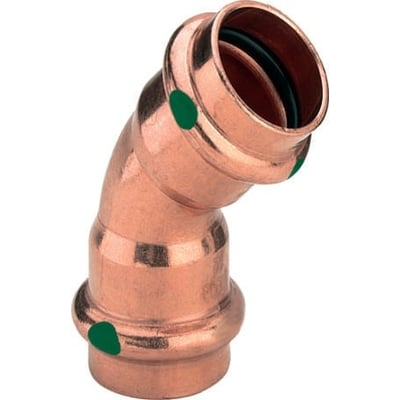

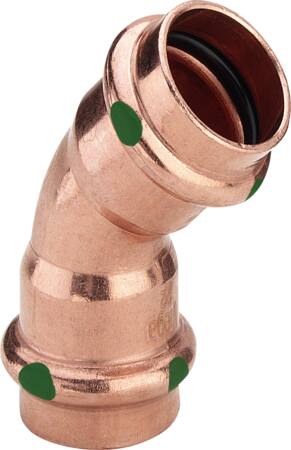

Viega Profipress kobberbøjning på 45° med muffetilslutninger, set skråt forfra med synlige sorte pakninger.
PRISGARANTI
80+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11
GLS Erhverv49,00 kr.Onsdag d. 11/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11
Direkte levering149,00 kr.Tirsdag d. 10/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
Viega Profipress bøjning i kobber med 45° vinkel, 12 mm muffe/muffe-pressetilslutning, V-kontur, EPDM-pakning og SC-Contur. Læs mere…
  • Varenr.:
    045512012
  • EAN nr.:
    4015211292409
  • Typenr.:
    292409
pr. stk. inkl. moms
31,50 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Produktbeskrivelse

Viega Profipress er en 45° bøjning med 12 mm pressetilslutning i begge ender. Fittingen er fremstillet af kobber, har V-kontur og er forsynet med en sort EPDM-pakning. Den indgår i Viega Profipress-systemet til kobberrør efter DIN EN 1057.

  • Tilslutning: 12 mm pressystem, muffe/muffe
  • Nominel diameter: DN 10 på begge tilslutninger
  • Materiale: kobber, kvalitet Cu-DHP (CW024A)
  • Overflade: ubehandlet
  • Vinkel: 45°
  • Kontur: V
  • Tilslutningslængde: 24 mm på hver side
  • Reel arbejdslængde: 18 mm på hver side
  • Zeta-værdi: 0,7
  • Hovedfarve: bronze
  • Ikke excentrisk eller reducerende
  • EPDM-pakning medfølger som del af fittingen

Anvendelse

Profipress-systemet er beregnet til formstabile, synlige installationer og indbygningsinstallationer, herunder fordelings- og stigeledninger. Systemet er egnet til drikkevandsinstallationer efter DIN 1988 og kan anvendes til følgende områder:

  • Drikkevand
  • Opvarmning og radiatortilslutning
  • Regnvand
  • Trykluft og inerte gasser
  • Kølevandsledninger
  • Industri og anlægsbyggeri

Viega angiver desuden anvendelse med FKM-pakning som tilbehør til solvarmeanlæg med flade eller vakuumsolfangere samt fjernvarmeforsyning og lavtryksdampanlæg. For anvendelser uden for de angivne områder skal materialernes egnethed afklares med Viega.

SC-Contur og tæthedsprøvning

Profipress-fittings har SC-Contur. En fitting, der ikke er presset, bliver synlig ved fyldning eller tæthedsprøvning. Ved prøvning med vand registreres upressede fittings i trykområdet 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er området 22 hPa–0,3 MPa. Prestilslutningen er mærket med en grøn prik.

Materialer, temperatur og tryk

  • Fitting: kobber, Cu-DHP (CW024A)
  • Pakning: sort EPDM (ethylen-propylen-dien-kautsjuk)
  • Kontinuerligt temperaturområde angivet for produktet: -25 til 105 °C
  • Maksimal middeltemperatur angivet for produktet: 110 °C
  • Maksimalt arbejdstryk ved 20 °C: 16 bar
  • Maksimalt driftstryk ved maksimal medietemperatur: 16 bar
  • EPDM-pakningen er angivet til temperaturer op til 110 °C og er ikke modstandsdygtig over for kulbrinteopløsningsmidler, klorerede kulbrinter, terpentin eller benzin.

For Profipress-systemet er driftsbetingelserne for drikkevandsinstallation angivet til maksimalt 85 °C og 1,6 MPa. For varmeinstallation er de angivet til maksimalt 110 °C og 1,6 MPa.

Rør, dimensioner og systemkomponenter

Profipress-pressfittings er beregnet til kobberrør efter DIN EN 1057. Systemet fås i standarddimensionerne 12, 15, 18, 22, 28, 35, 42 og 54 mm i kobber. XL-dimensionerne er 64,0 mm i kobber samt 76,1, 88,9 og 108,0 mm i rødgods. Systemet omfatter også pressfittings med gevindtilslutning i rødgods i dimensionerne 12–54 mm og 76,1–108,0 mm samt i kobber i dimensionen 64,0 mm.

Godkendelser og standarder

Profipress-systemet er angivet som godkendt efter DVGW-arbejdsseddel W 534 og DVGW-arbejdsseddel W 392. Systemdataene angiver desuden rør af kobber efter DIN EN 1057 og egnethed til drikkevandsinstallationer efter DIN 1988. Produktet er KIWA-certificeret.

  • DVGW-registreringsnummer for Profipress: DW-8511AP3139
  • DVGW-registreringsnummer for Profipress XL: DW-8511AT2347

Viega angiver også stationære sprinkler-slukningsanlæg med EPDM-pakning som en specialanvendelse for dimensionerne DN 20–DN 50 sammen med hårde kobberrør efter DIN EN 1057 R290; denne 12 mm fitting er DN 10. Denne systemanvendelse er angivet med VdS-certifikat G 4980009.

Begrænsninger og øvrige oplysninger

Kobberrør og -fittings til drikkevand er angivet til vand med pH 7,4 eller til vand med pH 7,0–7,4, hvor det samlede indhold af organisk kulstof ikke overstiger TOCmax 1,5 mg/l. For varmeanlæg er VDI 2035 og DIN EN 12828 angivet som relevante standarder.

Fittingen har ikke udlufter, aftapning, termisk isolering eller stopbuffer. Den er ikke VdS-kontrolleret. Viega henviser til produktområdet for afspærringsventiler ved tilbehør til Easytop-armaturer.

Specifikationer

  • Varenummer:
    045512012
  • EAN nummer:
    4015211292409
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    292409
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Diameter:
    12 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    45 °
  • Hovedfarve fitting:
    Bronze
  • KIWA certificeret:
    Ja
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    V
  • Kontur kode tilslutning 2:
    V
  • Længde tilslutning 1:
    24.0 mm
  • Længde tilslutning 2:
    24.0 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Cu-DHP (CW024A)
  • Materialekvalitet tilslutning 1:
    Cu-DHP (CW024A)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN 10
  • Nominel diameter tilslutning 1:
    DN 10
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 2:
    Ubehandlet
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    18.0 mm
  • Reel arbejdslængde tilslutning 2:
    18.0 mm
  • Samling:
    Muffe
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Udvendig rørdiameter tilslutning 2:
    12.0 mm
  • Udvendig rørdiameter tilslutning 1:
    12.0 mm
  • UL-undersøgelse:
    Nej
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Nej
  • Vinkel på bøjning:
    45.0 °
  • Zeta værdi:
    0.7
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
