Viega Profipress bøjning 45°, 12 mm, muffe/nippel

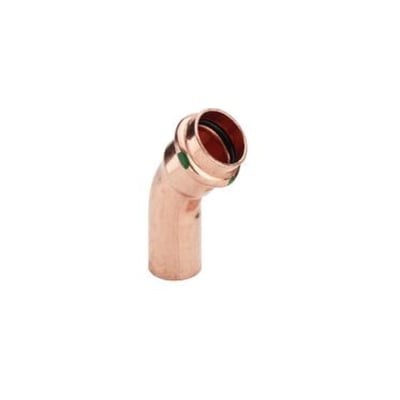

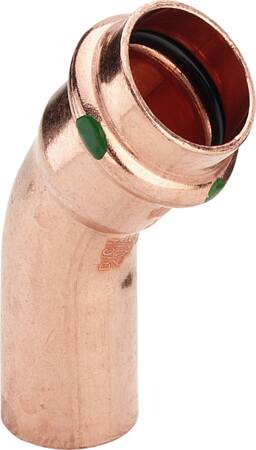

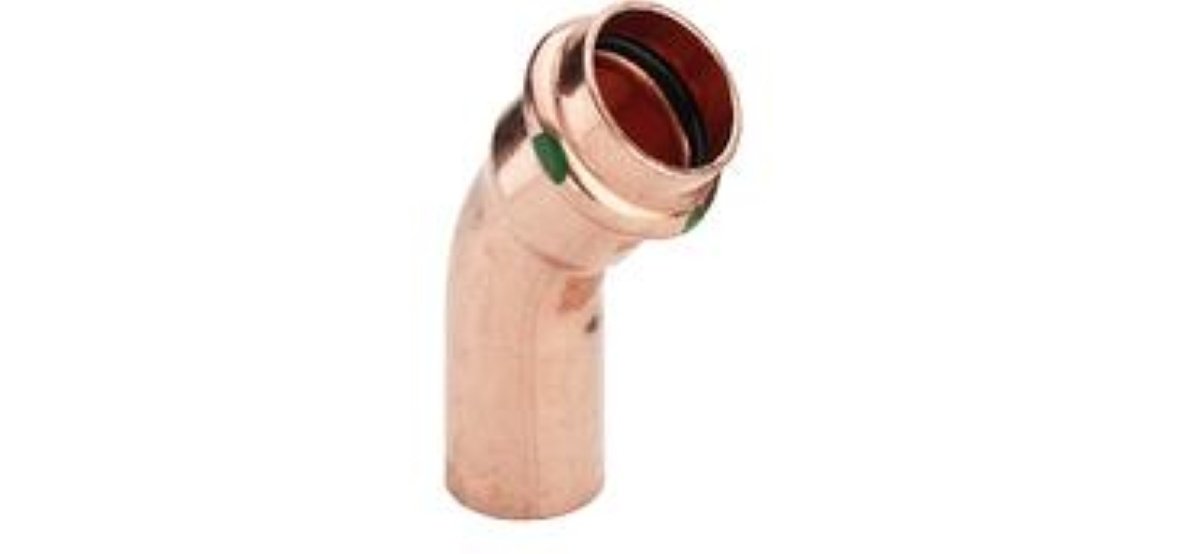

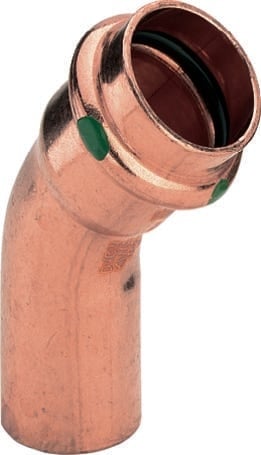

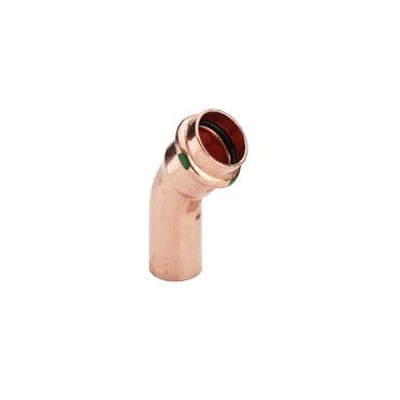

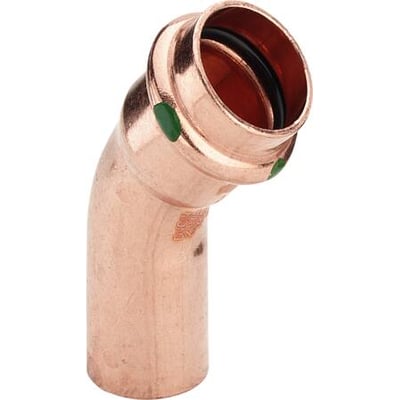

Viega Profipress kobberbøjning på 45° med muffe og nippel til 12 mm rør, vist skråt forfra.
PRISGARANTI
50+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11
GLS Erhverv49,00 kr.Onsdag d. 11/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11
Direkte levering149,00 kr.Tirsdag d. 10/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
Viega Profipress kobberbøjning, 45°, 12 mm, med EPDM-pakning og SC-Contur. Presfitting til systemer med et driftstryk på op til 16 bar. Læs mere…
  • Varenr.:
    045511012
  • EAN nr.:
    4015211292577
  • Typenr.:
    292577
pr. stk. inkl. moms
24,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Produktbeskrivelse

Viega Profipress er en 45° bøjning med 12 mm udvendig rørdiameter og nominel diameter DN 10. Fittingen er udført i ubehandlet kobber og har indstikstilslutning x pres system (I x A). Den er systembundet og har EPDM-pakning samt SC-Contur.

Fittingens længde er 24 mm. Tilslutningslængderne er 24 mm og 26 mm, og den reelle arbejdslængde ved tilslutning 2 er 18 mm. Zeta-værdien er 0,7. Konturkoden er V; tilslutningerne har SC-kontur.

Funktion og godkendelser

SC-Contur gør upressede fittings synlige ved fyldning eller tæthedsprøvning. Ved prøvning med vand kan upressede fittings registreres ved 0,1–0,65 MPa. Ved tør prøvning med trykluft eller inerte gasser er registreringsområdet 22 hPa–0,3 MPa. SC-Contur opfylder kravene i DVGW-arbejdsseddel W 534, punkt 12.14. Prestilslutningen er mærket med en grøn prik.

  • Profipress DVGW-registreringsnummer: DW-8511AP3139.
  • Viega Profipress er KIWA-certificeret.
  • Systembeskrivelsen henviser til DVGW-arbejdsseddel W 534 og W 392 samt rør af kobber efter DIN EN 1057.

Anvendelsesområder

Profipress-systemet er beregnet til formstabile, overflademonterede og indbyggede fordelings- og stigeledninger i Viegas samlede system. Anvendelsesområder omfatter drikkevand, varme- og radiatortilslutning, regnvand, trykluft, inerte gasser, kølevandsledninger, industri, anlægsbyggeri og specialanvendelser.

Systemets fabriksmonterede EPDM-pakning indgår også i anvendelser til stationære sprinkleranlæg for størrelserne DN 20–DN 50 sammen med hårde kobberrør efter DIN EN 1057 R290; denne bøjning er DN 10. Med FKM-pakning som tilbehør beskrives anvendelse til solvarmeanlæg med flade eller vakuumsolfangere samt fjernvarmeforsynings- og lavtryksdampanlæg. Ved anvendelse uden for de beskrevne områder skal materialernes egnethed afstemmes med Viega Service Center.

Materiale og driftsdata

  • Pakning: sort EPDM, op til 110 °C. Pakningen er ikke modstandsdygtig over for kulbrinteopløsningsmidler, klorerede kulbrinter, terpentin eller benzin.
  • Temperaturområde for fittingen: kontinuerligt fra -25 °C til maks. 110 °C.
  • Maks. arbejdstryk ved 20 °C: 16 bar. Maks. driftstryk ved maks. medietemperatur: 16 bar.
  • For drikkevandsinstallationer angives en driftstemperatur på maks. 85 °C og et driftstryk på maks. 1,6 MPa.
  • For varmeinstallationer angives en driftstemperatur på maks. 110 °C og et driftstryk på maks. 1,6 MPa.

System- og anvendelsesbegrænsninger

Kobberrør og -fittings til drikkevand kan anvendes ved pH 7,4 eller ved pH 7,0–7,4, hvis den samlede mængde organisk kulstof ikke overstiger TOCmax 1,5 mg/l. Systembeskrivelsen angiver VDI 2035 og DIN EN 12828 for varmeinstallationer. Kobberkomponenter må ikke monteres i kontakt med forzinkede jernbaserede materialer.

Profipress-systemets standardstørrelser i kobber er 12, 15, 18, 22, 28, 35, 42 og 54 mm. XL-størrelsen 64,0 mm er i kobber, mens 76,1, 88,9 og 108,0 mm er i rødgods. Systembeskrivelsen omfatter presfittings med gevindtilslutning i rødgods fra 12 til 54 mm samt fra 76,1 til 108,0 mm og i kobber ved 64,0 mm. Tilbehør til brug med Easytop-armaturer findes i produktområdet for afspærringsventiler.

Specifikationer

  • Varenummer:
    045511012
  • EAN nummer:
    4015211292577
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    292577
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Diameter:
    12 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    45 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Ja
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    24.0 mm
  • Længde tilslutning 1:
    24.0 mm
  • Længde tilslutning 2:
    26.0 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Andet
  • Materialekvalitet tilslutning 1:
    Andet
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN 10
  • Nominel diameter tilslutning 1:
    DN 10
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 2:
    Ubehandlet
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 2:
    18.0 mm
  • Ring stivhedsklasse:
    Andet
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Indstik
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Udvendig rørdiameter tilslutning 2:
    12.0 mm
  • Udvendig rørdiameter tilslutning 1:
    12.0 mm
  • UL-undersøgelse:
    Nej
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Nej
  • Vinkel på bøjning:
    45.0 °
  • Zeta værdi:
    0.7
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
