Viega Profipress bøjning, 12 mm, 92°, muffe/nippel

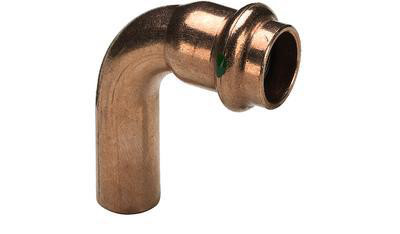

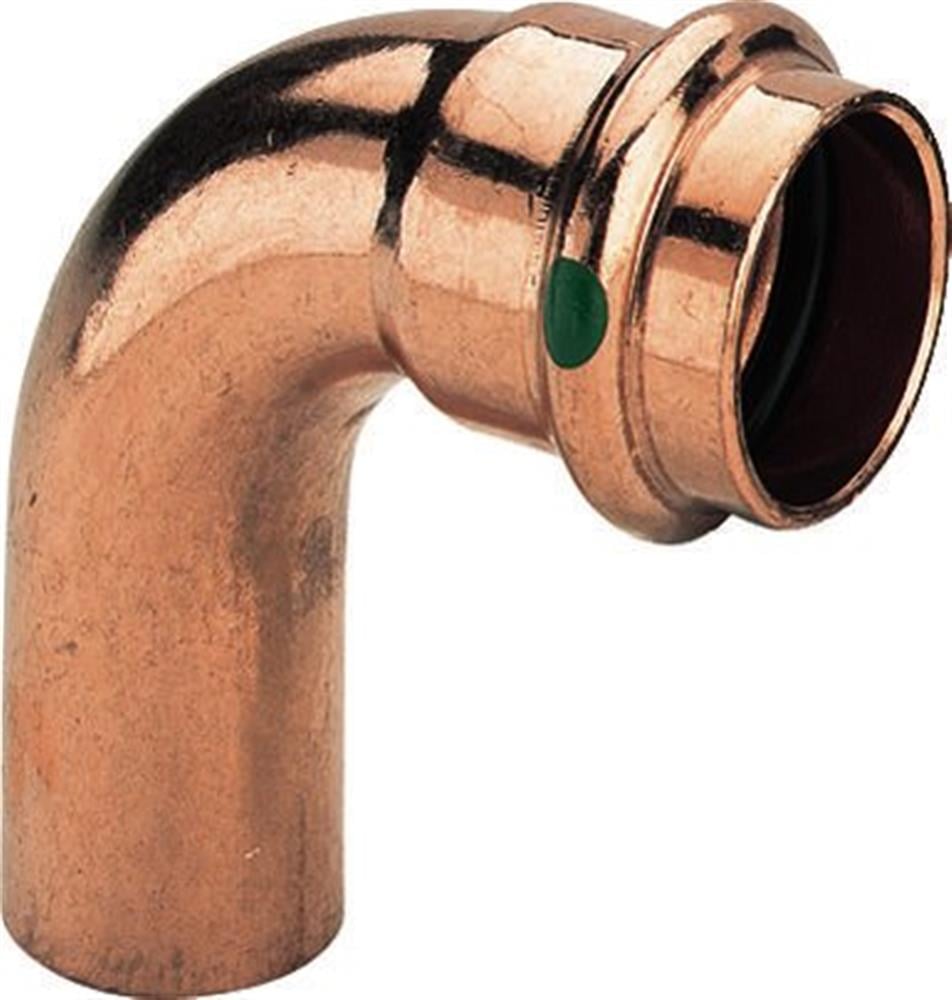

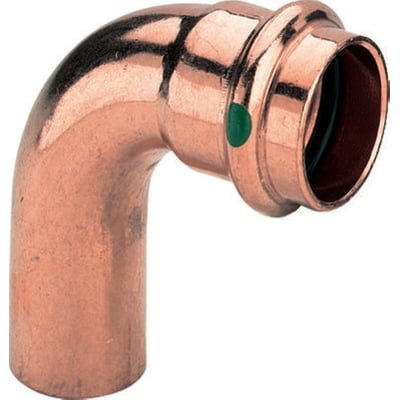

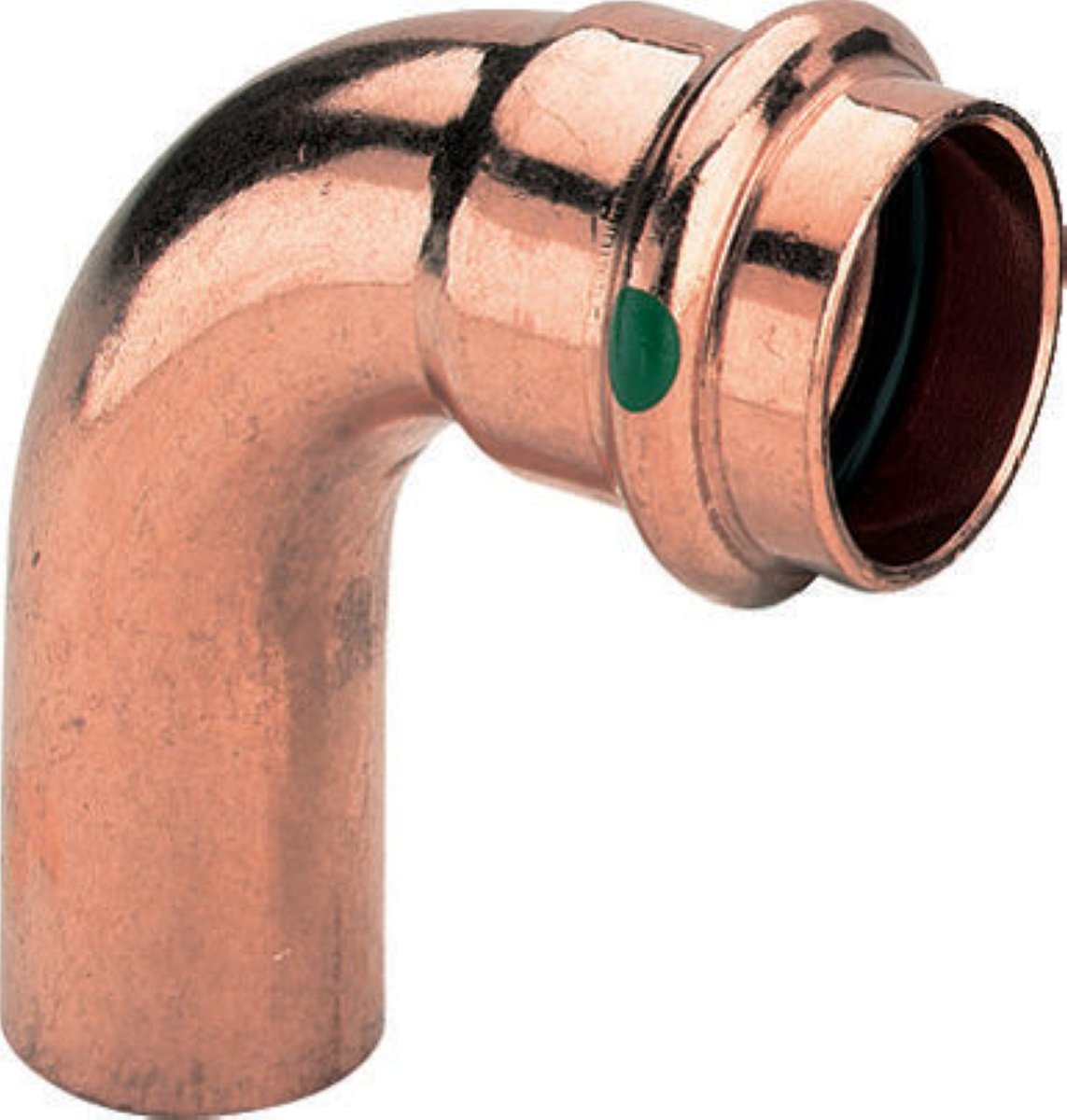

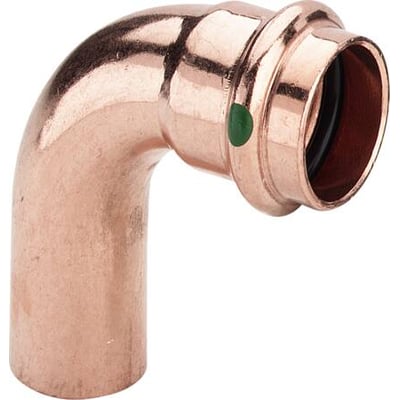

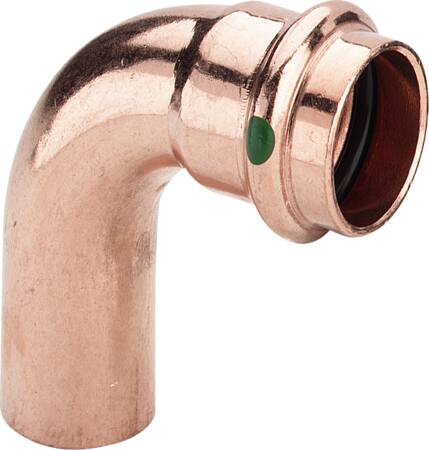

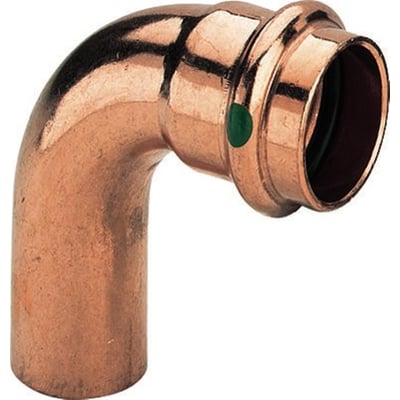

Viega Profipress kobberbøjning på 12 mm med glat nippel, presmuffe og grøn markering, set tæt på.Viega Profipress kobberbøjning på 12 mm med glat nippel og presmuffe, vist i sin helhed med åbningen mod højre.Viega Profipress kobberbøjning på 12 mm set fra siden, med det buede rørstykke nedad og presmuffen mod højre.
PRISGARANTI
100+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 3/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 3/11
GLS Erhverv49,00 kr.Tirsdag d. 3/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 3/11
Direkte levering149,00 kr.Mandag d. 2/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 2/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Viega
12 mm kobberbøjning med glat nippel og V-presforbindelse, EPDM-pakning og SC-Contur. Til Profipress-systemet; tekniske data angiver en vinkel på 90°. Læs mere…
  • Varenr.:
    045501012
  • EAN nr.:
    4015211291648
  • Typenr.:
    291648
pr. stk. inkl. moms
24,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Produktbeskrivelse

Viega Profipress bøjning til kobberrør med 12 mm udvendig diameter. Bøjningen har en glat nippel i den ene ende og en V-kontur-presforbindelse i den anden. Den leveres med sort EPDM-pakning og har ubehandlede tilslutninger. Produktnavnet angiver 92°, mens de tekniske data angiver en bøjningsvinkel på 90°.

Fittingen indgår i Viega Profipress-systemet. Den er fremstillet af kobber, kvalitet Cu-DHP (CW024A), og har SC-Contur. Ved manglende presning bliver samlingen synligt utæt under fyldning af anlægget. SC-Contur opfylder kravene i DVGW-arbejdsseddel W 534, punkt 12.14. Ved tæthedsprøvning kan upressede fittings registreres med vand ved 0,1–0,65 MPa og ved tør prøvning med trykluft eller inerte gasser ved 22 hPa–0,3 MPa.

Tekniske oplysninger

  • Rørdimension: 12 mm på begge tilslutninger, DN 10
  • Tilslutninger: glat nippel og presforbindelse
  • Preskontur: V
  • Materiale: kobber, Cu-DHP (CW024A)
  • Tætningsmateriale: EPDM
  • Tilslutningslængder: 34 mm og 32 mm
  • Reel arbejdslængde for tilslutning 1: 14,4 mm
  • Zeta-værdi: 0,9
  • Temperaturområde angivet i produktdata: -25 til 105 °C; maksimal kontinuerlig middeltemperatur er angivet til 110 °C
  • Maksimalt arbejdstryk: 16 bar
  • Farvebetegnelse: bronze; prestilslutningen er mærket med en grøn prik
  • Produktnummer: 045501012; typenummer: 291648

Anvendelse og driftsdata

Profipress-systemet er angivet til drikkevandsinstallationer samt varme- og radiatortilslutning, regnvand, trykluft, inerte gasser, kølevandsledninger, industri og anlægsbyggeri. Systemet er beregnet til formstabile overflademonterede installationer og indbygningsinstallationer af fordelings- og stigeledninger.

  • Drikkevandsinstallation: maksimal driftstemperatur 85 °C og maksimalt driftstryk 1,6 MPa
  • Varmeinstallation: maksimal driftstemperatur 110 °C og maksimalt driftstryk 1,6 MPa
  • EPDM-pakningen er angivet til op til 110 °C
  • EPDM er ikke modstandsdygtig over for kulbrinteopløsningsmidler, klorerede kulbrinter, terpentin og benzin

Godkendelser og anvendelsesbegrænsninger

Profipress-systemet er godkendt efter DVGW-arbejdsseddel W 534. DVGW-registreringsnummeret for Profipress er DW-8511AP3139, og for Profipress XL DW-8511AT2347. Produktdata angiver desuden KIWA-certificering. DVGW-arbejdsseddel W 392 og DIN EN 1057 er angivet for kobberrør i systemet.

Til drikkevand angives kobberrør og fittings kun anvendt ved pH 7,4 eller ved pH 7,0–7,4, når det samlede indhold af organisk kulstof ikke overstiger TOCmax 1,5 mg/l. Følg strømningsretningen. Kobberkomponenter må ikke monteres inden forzinkede jernbaserede materialer. Ved varmeinstallationer henviser produktdata til VDI 2035 og DIN EN 12828.

Supplerende systemoplysninger

Profipress-fittings er angivet til både hårde og bløde kobberrør efter EN 1057. Der kræves ikke støttebøsning til disse rør; bløde kobberrør skal kalibreres før presning. Systemets standarddimensioner er 12, 15, 18, 22, 28, 35, 42 og 54 mm af kobber. XL-dimensionerne omfatter 64 mm af kobber samt 76,1, 88,9 og 108 mm af rødgods.

For særlige anvendelser er stationære sprinkleranlæg angivet med EPDM-pakning og VdS-certifikat G 4980009 for DN 20–DN 50 sammen med hårde kobberrør efter DIN EN 1057 R290. Med FKM-pakning som tilbehør er solvarmeanlæg med flade eller vakuumsolfangere samt fjernvarmeforsynings- og lavtryksdampanlæg nævnt. Ved andre anvendelser end de beskrevne henviser producenten til Viega Service Center for afstemning af materialer.

Specifikationer

  • Varenummer:
    045501012
  • EAN nummer:
    4015211291648
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    291648
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    False
  • Antal presmuffer:
    1Stk
  • Bakker:
    V bakker
  • Diameter:
    12 mm
  • Excentrisk:
    False
  • FM-undersøgelse:
    False
  • Form:
    Bøjning
  • Gastilladelse QA:
    False
  • Grad:
    92 °
  • Hovedfarve fitting:
    Bronze
  • KIWA certificeret:
    True
  • Kontur kode:
    V
  • Kontur kode tilslutning 2:
    V
  • Længde tilslutning 1:
    34.0 mm
  • Længde tilslutning 2:
    32.0 mm
  • LPCB-undersøgelse:
    False
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Kobber
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Cu-DHP (CW024A)
  • Med aftap:
    True
  • Med stopbuffer:
    False
  • Med tætningsringe / pakninger:
    True
  • Med trermisk isolering:
    False
  • Med udlufter:
    False
  • Middeltemperatur (kontinuerlig):
    -25 - 105 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN 10
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Reducerende:
    False
  • Reel arbejdslængde tilslutning 1:
    14.4 mm
  • Rørdimension 1:
    12mm
  • Rørdimension 2:
    12mm
  • Systembundet:
    True
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Glat nippel
  • Tilslutning 2:
    Pres system
  • Udformning:
    Muffe/nippel
  • Udvendig rørdiameter tilslutning 2:
    12.0 mm
  • UL-undersøgelse:
    False
  • ULC-farve:
    False
  • VdS-kontrolleret:
    False
  • Vinkel:
    90gr
  • Vinkel på bøjning:
    90.0 °
  • Zeta værdi:
    0.9
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
