Viega Profipress bøjning, 45°, 15 mm, muffe/muffe

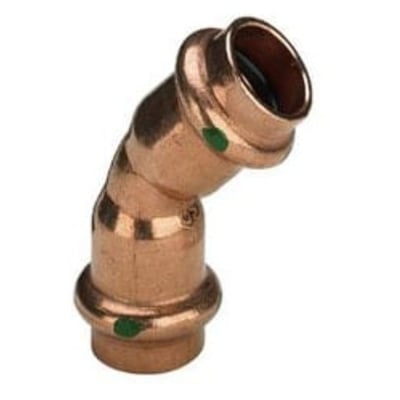

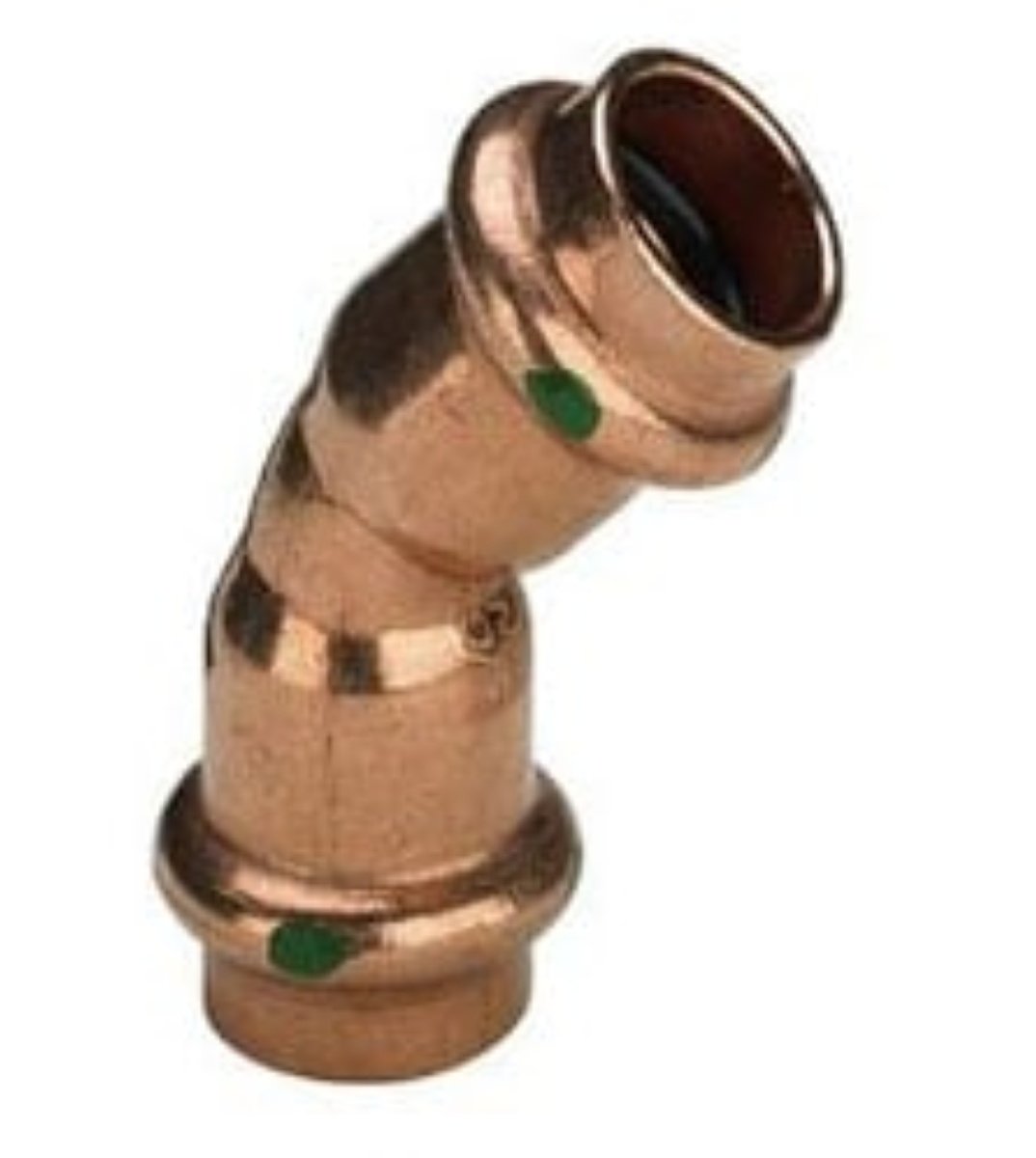

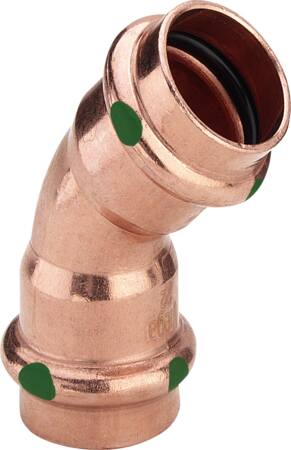

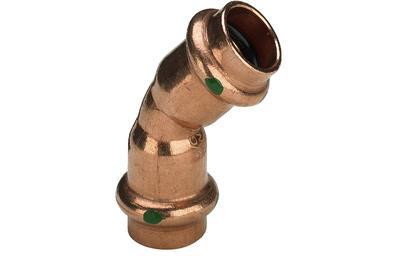

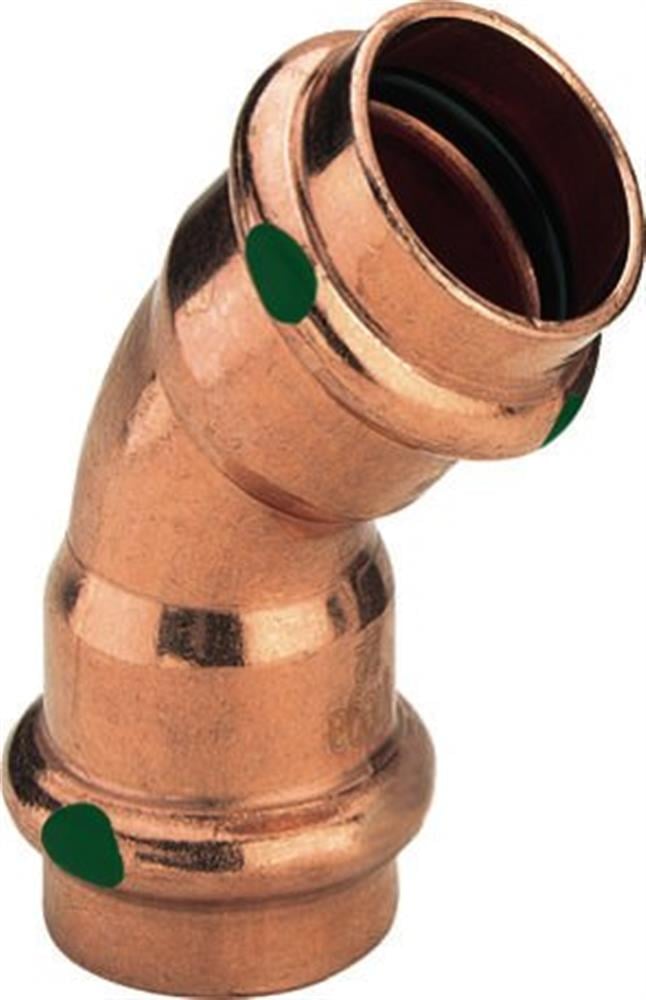

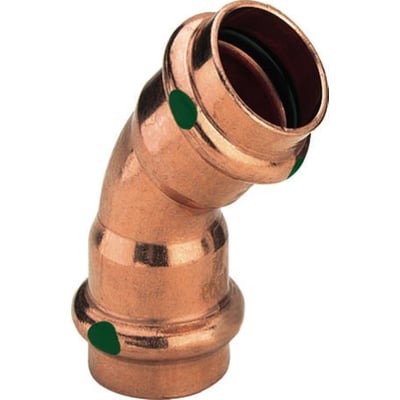

Viega Profipress 45° bøjning i kobber med to 15 mm pressmuffer, set skråt med den ene åbning tydelig.Viega Profipress 45° kobberbøjning med to 15 mm pressmuffer set forfra; grønne markeringer ses ved tilslutningerne.Viega Profipress 45° bøjning i kobber set fra siden, hvor den buede form og den øverste åbning ses.
PRISGARANTI
600+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 25/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 25/11
GLS Erhverv49,00 kr.Onsdag d. 25/11
GLS Hjemmelevering59,00 kr.Onsdag d. 25/11
Direkte levering149,00 kr.Tirsdag d. 24/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 24/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
Viega Profipress 45° bøjning i kobber med to 15 mm pressmuffer, EPDM-pakning og SC-Contur. Til V-presbakker. Læs mere…
  • Varenr.:
    045512015
  • EAN nr.:
    4015211292348
  • Typenr.:
    292348
pr. stk. inkl. moms
28,00 kr.

Andre købte også

Måske interessant?

Beskrivelse

Produktbeskrivelse

Viega Profipress bøjning med 45° vinkel og to 15 mm pressmuffer til kobberrør. Fittingen er fremstillet af kobber i kvaliteten Cu-DHP (CW024A) og har ubehandlede tilslutninger. Den er trækfast og indgår i Viega Profipress-systemet.

  • Tilslutninger: 2 x 15 mm pres
  • Materiale: kobber, Cu-DHP (CW024A)
  • Pakning: sort EPDM
  • Kontur: V, med SC-Contur-markering på begge tilslutninger
  • Presbakker: V-bakker
  • Længde: 29 mm; tilslutningslængde: 29,1 mm pr. side; reel arbejdslængde: 7,1 mm pr. side
  • Zeta-værdi: 0,6
  • Ikke reducerende eller excentrisk; uden udlufter, aftap, stopbuffer og termisk isolering

Funktion og anvendelse

SC-Contur gør upressede fittings synligt utætte ved fyldning og tæthedsprøvning. Ved prøvning med vand registreres upressede fittings i trykområdet 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er området 22 hPa–0,3 MPa. Fittingen har en grøn prik ved prestilslutningen.

Profipress-systemet er beregnet til formstabile overflademonterede og indbyggede fordelings- og stigeledninger i Viega-systemet. Systemets anvendelsesområder omfatter drikkevand, varme- og radiatortilslutning, regnvand, trykluft, inerte gasser, kølevandsledninger, industri, anlægsbyggeri og specialanvendelser.

Systemet kan anvendes med hårde og bløde kobberrør efter EN 1057. Der kræves ikke støttebøsning til disse rør; bløde kobberrør skal kalibreres før presning.

Materiale og anvendelsesbegrænsninger

Den fabriksmonterede EPDM-pakning er sort og tåler temperaturer op til 110 °C. Pakningen er ikke modstandsdygtig over for kulbrinteopløsningsmidler, klorerede kulbrinter, terpentin eller benzin.

  • Kobberrør og -fittings til drikkevand må kun anvendes ved pH 7,4 eller ved en samlet organisk kulstofmængde på højst TOC 1,5 mg/l, når pH-værdien er 7,0–7,4.
  • Kobberkomponenter må ikke monteres inden forzinkede jernbaserede materialer.
  • Overhold strømningsretningen.
  • For varmeanlæg gælder VDI 2035 og DIN EN 12828.

Driftsdata

  • Temperaturområde for fittingen: −25 °C til 110 °C kontinuerligt
  • Maksimalt arbejdstryk: 16 bar, også angivet ved maksimal medietemperatur
  • Drikkevandsinstallation: maks. 85 °C og 1,6 MPa
  • Varmeinstallation: maks. 110 °C og 1,6 MPa

Godkendelser og særlige anvendelser

Profipress-systemet er godkendt efter DVGW-arbejdsseddel W 534. SC-Contur opfylder kravene i W 534, punkt 12.14. Kobberrørssystemet er desuden beskrevet i forbindelse med DIN EN 1057, DVGW-arbejdsseddel W 392 og drikkevandsinstallationer efter DIN 1988. Profipress har DVGW-registreringsnummer DW-8511AP3139. Produktdata angiver også KIWA-certificering.

På systemniveau er stationære sprinkleranlæg med fabriksmonteret EPDM-pakning omfattet af VdS-certifikat G 4980009 for størrelserne DN20–DN50 sammen med hårde kobberrør R290 efter DIN EN 1057. FKM-pakning fås som tilbehør til solvarmeanlæg med flade solfangere eller vakuumsolfangere samt fjernvarmeforsynings- og lavtryksdampanlæg. Ved andre anvendelser skal materialernes egnethed afklares med Viega.

Profipress-systemets dimensioner

Systemets standarddimensioner i kobber er d 12, 15, 18, 22, 28, 35, 42 og 54 mm. XL-dimensionen d 64,0 mm fås i kobber, mens XL-dimensionerne d 76,1, 88,9 og 108,0 mm fås i rødgods. Presfittings med gevindtilslutning fås i rødgods i dimensionerne d 12–54 mm og 76,1–108,0 mm samt i kobber i d 64,0 mm.

Identifikation

  • Serie: Profipress
  • Viega varenummer: 045512015
  • Typenummer: 292348
  • EAN: 4015211292348
  • Oprindelsesland: Tyskland

Specifikationer

  • Varenummer:
    045512015
  • EAN nummer:
    4015211292348
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    292348
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    2Stk
  • Bakker:
    V bakker
  • Diameter:
    15 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    45 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Ja
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    29.0 mm
  • Længde tilslutning 1:
    29.1 mm
  • Længde tilslutning 2:
    29.1 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Kobber
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Cu-DHP (CW024A)
  • Materialekvalitet tilslutning 1:
    Cu-DHP (CW024A)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN 12
  • Nominel diameter tilslutning 1:
    DN 12
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 2:
    Ubehandlet
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    7.1 mm
  • Reel arbejdslængde tilslutning 2:
    7.1 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    15mm
  • Rørdimension 2:
    15mm
  • Samling:
    Muffe
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    Bøjning
  • Udformning:
    Muffe/muffe
  • Udvendig rørdiameter tilslutning 2:
    15.0 mm
  • Udvendig rørdiameter tilslutning 1:
    15.0 mm
  • UL-undersøgelse:
    Nej
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Nej
  • Vinkel:
    45gr
  • Vinkel på bøjning:
    45.0 °
  • Zeta værdi:
    0.6
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
