Viega Profipress bøjning, 45°, 18 mm, muffe/nippel

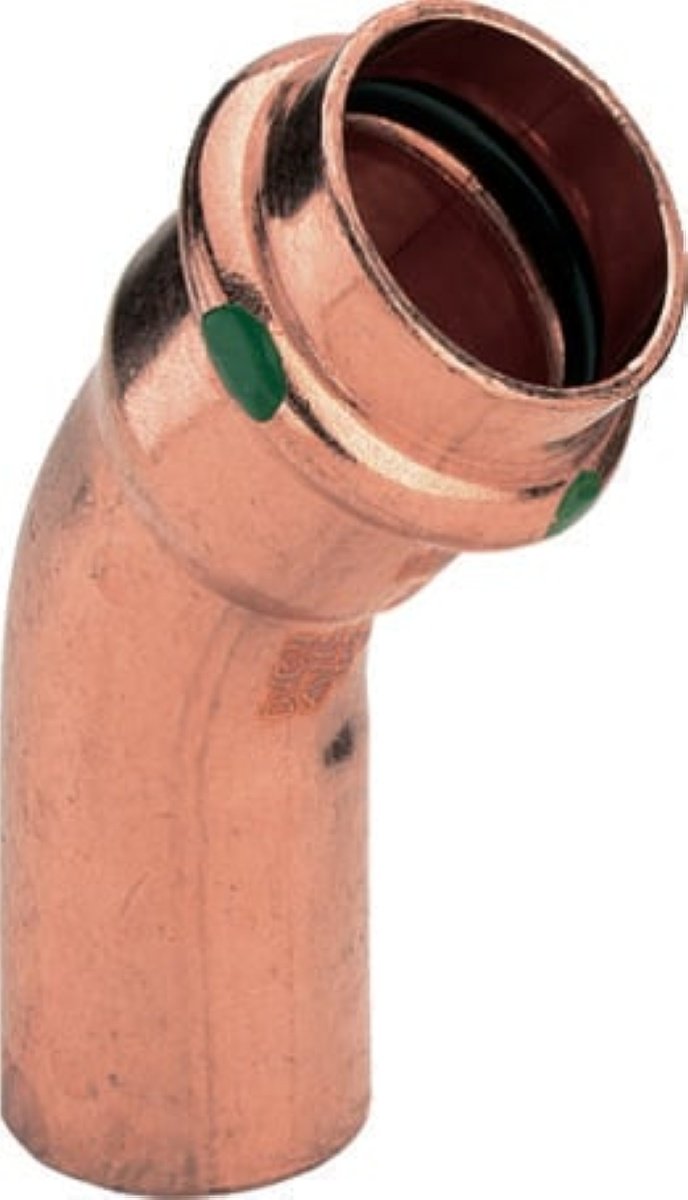

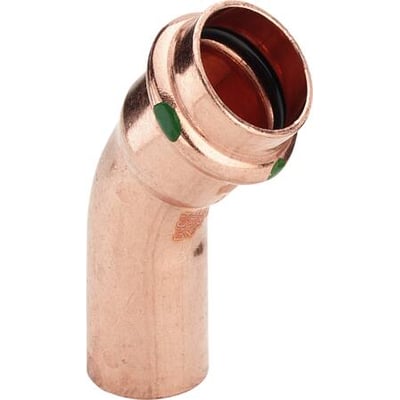

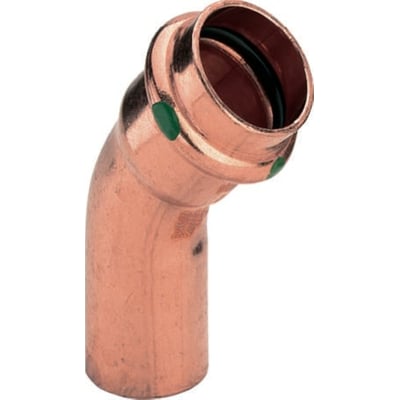

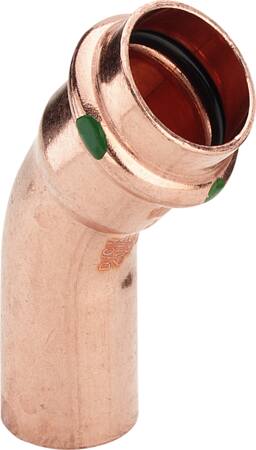

Viega Profipress 45° kobberbøjning, 18 mm muffe/nippel, set skråt med åbningen og grøn markering tydeligt synlige.Viega Profipress 45° kobberbøjning på 18 mm set skråt, med hele bøjningen og den åbne muffe synlig.Viega Profipress 45° bøjning på 18 mm set fra siden med den åbne presmuffe og sorte pakning synlig.
PRISGARANTI
80+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 21/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 21/11
GLS Erhverv49,00 kr.Mandag d. 23/11
GLS Hjemmelevering59,00 kr.Mandag d. 23/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden torsdag 15.30
Se alt fra mærket Viega
Viega Profipress-bøjning i kobber med 45° vinkel, 18 mm muffe/nippel, EPDM-pakning og SC-Contur. Til V-presning; maks. 110 °C og 16 bar. Læs mere…
  • Varenr.:
    045511018
  • EAN nr.:
    4015211292560
  • Typenr.:
    292560
pr. stk. inkl. moms
29,00 kr.

Andre købte også

Måske interessant?

Beskrivelse

Produktbeskrivelse

Viega Profipress er en 45° bøjning af kobber med indstiksende og prestilslutning, også betegnet muffe/nippel. Begge tilslutninger passer til rør med en udvendig diameter på 18 mm og har nominel diameter DN15. Bøjningen har én presmuffe, V-kontur og EPDM-pakning.

Fittingen er en del af Viega Profipress-systemet med presfittings af kobber og rødgods til kobberrør iht. DIN EN 1057. Systemet er godkendt efter DVGW-arbejdsseddel W 534, og rør af kobber er angivet iht. DVGW-arbejdsseddel W 392. Profipress-systemet er egnet til drikkevandsinstallationer iht. DIN 1988.

Funktioner og mål

  • Vinkel: 45°
  • Rørdiameter: 18 mm på begge tilslutninger
  • Nominel diameter: DN15 på begge tilslutninger
  • Materiale: kobber; overfladebehandling og overfladebeskyttelse er ubehandlet
  • Tætningsmateriale: sort EPDM, angivet til temperaturer op til 110 °C
  • V-preskontur og SC-Contur; grøn prik på prestilslutningen
  • Længde: 29 mm. Tilslutningslængder: 29 mm og 30,5 mm; reel arbejdslængde for tilslutning 2: 22 mm
  • Zeta-værdi: 0,4
  • Trækfast konstruktion; ikke excentrisk og ikke reducerende

SC-Contur gør upressede fittings synlige ved fyldning af anlægget. Funktionen opfylder kravene i DVGW-arbejdsseddel W 534, punkt 12.14. Ved tæthedsprøvning med vand registreres upressede fittings i trykområdet 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er området 22 hPa–0,3 MPa.

Anvendelse og driftsdata

Profipress-systemet er angivet til drikkevand, varme- og radiatortilslutning, regnvand, trykluft, inerte gasser, kølevandsledninger, industri, anlægsbyggeri og specialanvendelser. For denne fitting er den kontinuerlige middeltemperatur angivet fra -25 °C til 110 °C. Maksimalt arbejdstryk er 16 bar ved 20 °C og er også angivet til 16 bar ved maksimal medietemperatur.

  • Drikkevandsinstallation: driftstemperatur op til 85 °C og driftstryk op til 1,6 MPa (16 bar)
  • Varmeinstallation: driftstemperatur op til 110 °C og driftstryk op til 1,6 MPa (16 bar)
  • EPDM-pakningen er ikke modstandsdygtig over for kulbrinteopløsningsmidler, klorerede kulbrinter, terpentin eller benzin
  • Kobberrør og -fittings til drikkevand er angivet til brug ved pH 7,4 eller ved pH 7,0–7,4, når TOC ikke overstiger 1,5 mg/l

For varmeinstallationer er VDI 2035 og DIN EN 12828 angivet som relevante standarder. Kobberkomponenter må ikke monteres inden forzinkede jernbaserede materialer.

Profipress-systemets dimensioner og specialanvendelser

Profipress-systemets standardstørrelser af kobber er d 12, 15, 18, 22, 28, 35, 42 og 54 mm. XL-størrelser omfatter d 64,0 mm af kobber samt d 76,1, 88,9 og 108,0 mm af rødgods. Presfittings med gevindtilslutning af rødgods er angivet i dimensionerne d 12–54 mm og 76,1–108,0 mm; gevindtilslutning af kobber er angivet ved d 64,0 mm.

Systemet er desuden angivet til stationære sprinkler-slukningsanlæg med EPDM-pakning og VdS-certifikat G 4980009 for DN20–DN50 sammen med hårde kobberrør R290 iht. DIN EN 1057. Med FKM-pakning som tilbehør er solvarmeanlæg med flade solfangere eller vakuumsolfangere samt fjernvarmeforsynings- og lavtryksdampanlæg angivet som anvendelser. Disse systemoplysninger gælder de nævnte dimensioner og konfigurationer, ikke nødvendigvis denne 18 mm fitting.

Godkendelser

  • Profipress DVGW-registreringsnummer: DW-8511AP3139
  • KIWA-certificeret

Specifikationer

  • Varenummer:
    045511018
  • EAN nummer:
    4015211292560
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    292560
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    1Stk
  • Bakker:
    V bakker
  • Diameter:
    18 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    45 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Ja
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    29.0 mm
  • Længde tilslutning 1:
    29.0 mm
  • Længde tilslutning 2:
    30.5 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Kobber
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Andet
  • Materialekvalitet tilslutning 1:
    Andet
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN15
  • Nominel diameter tilslutning 1:
    DN15
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 2:
    Ubehandlet
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 2:
    22.0 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    18mm
  • Rørdimension 2:
    18mm
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Indstik
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    Bøjning
  • Udformning:
    Muffe/nippel
  • Udvendig rørdiameter tilslutning 2:
    18.0 mm
  • Udvendig rørdiameter tilslutning 1:
    18.0 mm
  • UL-undersøgelse:
    Nej
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Nej
  • Vinkel:
    45gr
  • Vinkel på bøjning:
    45.0 °
  • Zeta værdi:
    0.4
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
