Viega Profipress bøjning, 45°, 35 mm, muffe/muffe

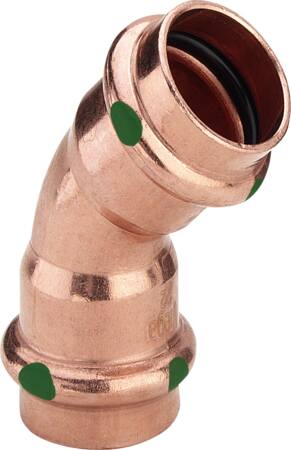

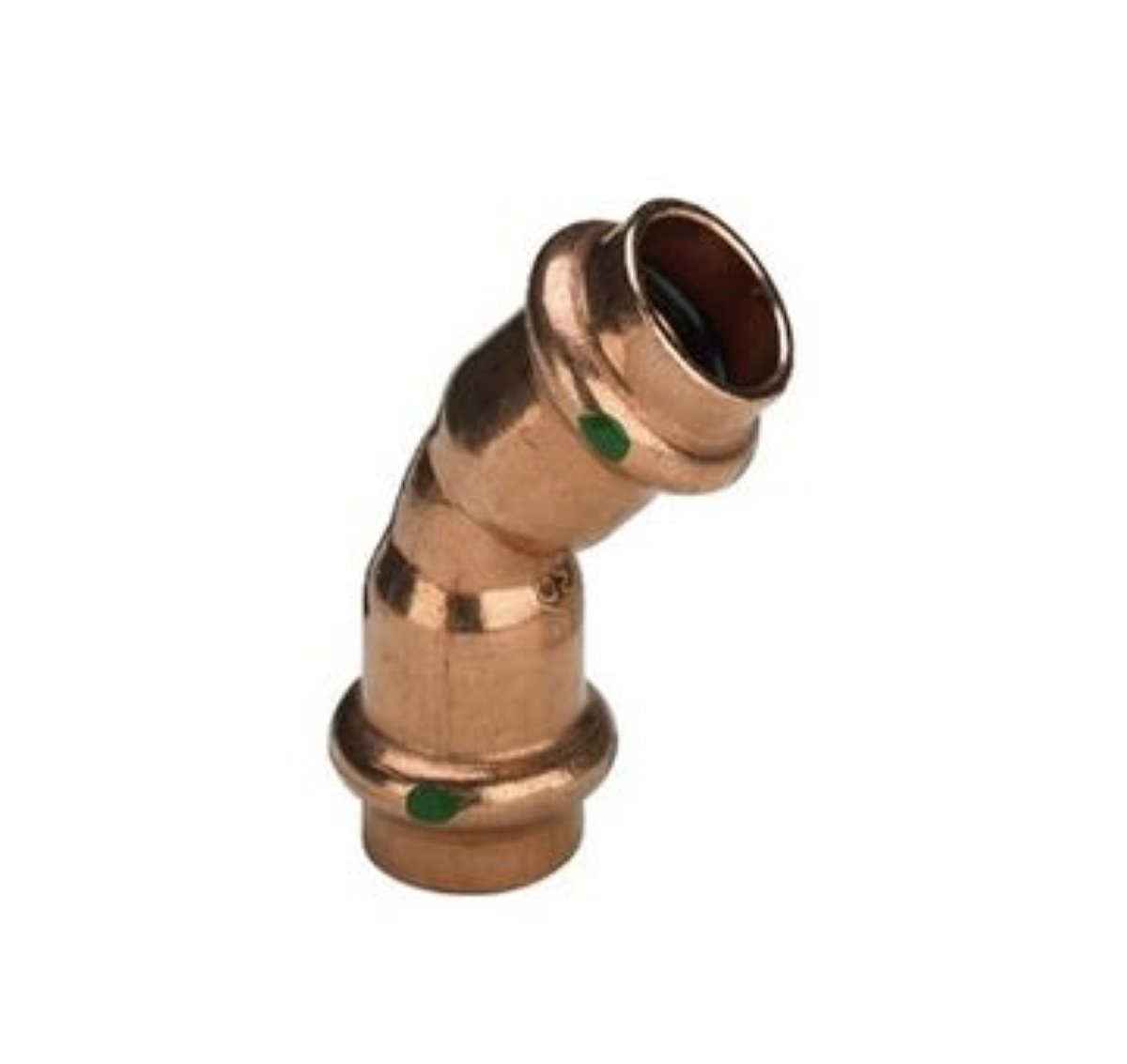

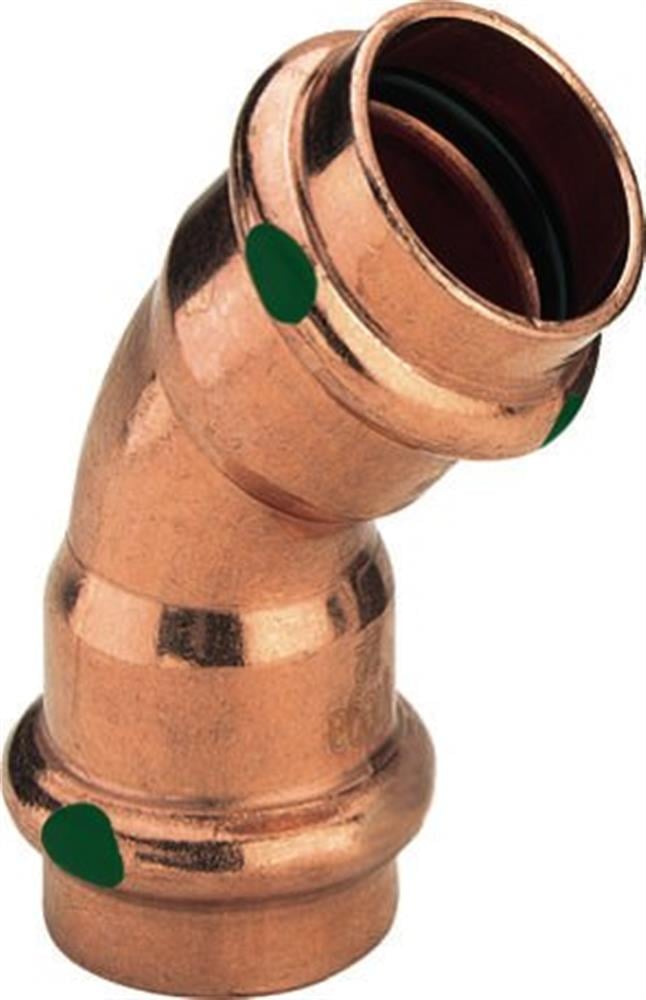

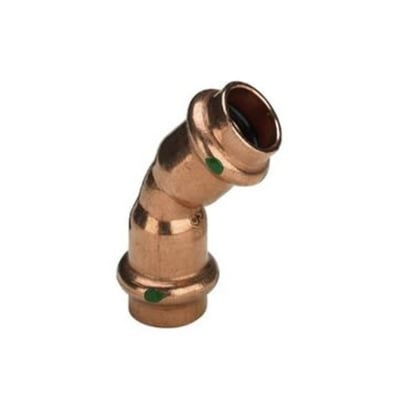

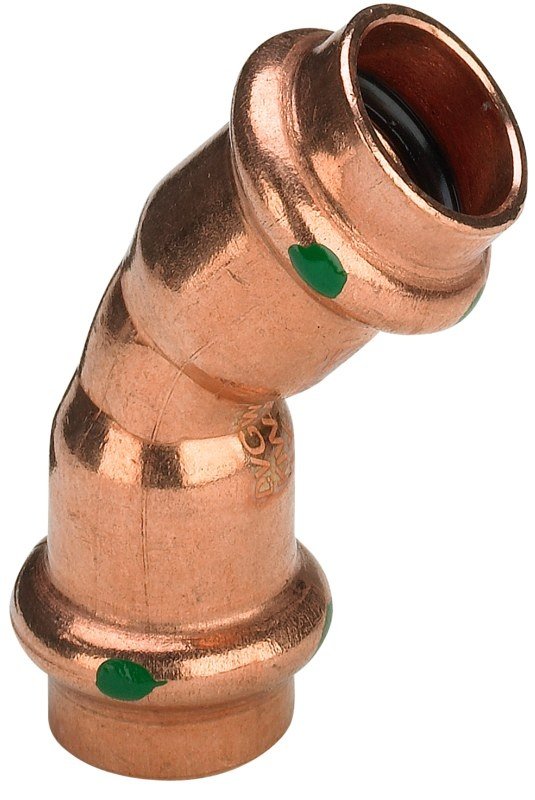

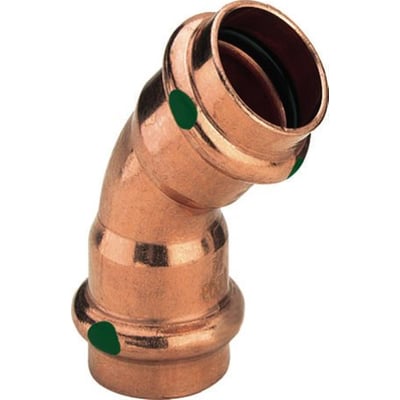

Viega Profipress kobberbøjning på 45° med to 35 mm presmuffer; den øverste muffe og sorte pakning ses tydeligt.Viega Profipress kobberbøjning på 45° set forfra med begge 35 mm presmuffer og grønne markeringer synlige.Viega Profipress kobberbøjning på 45° set skråt fra siden, med de to 35 mm presmuffer vendt i hver sin retning.
PRISGARANTI
9 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11
GLS Erhverv49,00 kr.Onsdag d. 11/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11
Direkte levering149,00 kr.Tirsdag d. 10/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
Viega Profipress 45°-bøjning i kobber med 35 mm presmuffer, EPDM-pakninger og SC-Contur. Læs mere…
  • Varenr.:
    045512035
  • EAN nr.:
    4015211292379
  • Typenr.:
    292379
pr. stk. inkl. moms
164,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Produktbeskrivelse

Viega Profipress bøjning med 45° vinkel og to 35 mm presmuffetilslutninger. Bøjningen er udført i kobber Cu-DHP (CW024A) med ubehandlede tilslutninger og EPDM-pakninger. Den er systembundet og trækfast.

  • Dimension: 35 mm, DN32 på begge tilslutninger
  • Vinkel: 45°
  • Presprofil: V-bakker
  • Konturkoder: V og SC-Contur
  • Længde: 41 mm ved hver tilslutning
  • Reel arbejdslængde: 14,8 mm ved hver tilslutning
  • Zeta-værdi: 0,4
  • Temperaturområde for kontinuerlig drift ifølge produktdata: -25 °C til 110 °C
  • Maksimalt driftstryk: 16 bar

SC-Contur og pakning

SC-Contur er integreret ved begge prestilslutninger. Systemet er udformet, så upressede fittings bliver synlige ved tæthedsprøvning. Ved prøvning med vand registreres upressede fittings i trykområdet 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er området 22 hPa–0,3 MPa. SC-Contur opfylder kravene i DVGW-arbejdsseddel W 534, punkt 12.14. Prestilslutningen er mærket med en grøn prik.

Pakningerne er sorte EPDM-pakninger (ethylen-propylen-dien-kautsjuk) med en temperaturbestandighed op til 110 °C. De er ikke modstandsdygtige over for kulbrinteopløsningsmidler, klorerede kulbrinter, terpentin eller benzin.

Anvendelse og kompatibilitet

Profipress er beregnet til formstabile, overflademonterede og indbyggede fordelings- og stigeledninger i Viega-systemet. Fittingsystemet kan anvendes til drikkevand, opvarmning og radiatortilslutning, regnvand, trykluft, inerte gasser, kølevandsledninger, industri, anlægsbyggeri og specialanvendelser.

Fittings af kobber anvendes med kobberrør efter DIN EN 1057, herunder hårde og bløde rør. Der kræves ikke støttebøsning til disse rør; bløde kobberrør skal kalibreres før presning.

  • Drikkevandsinstallationer efter DIN 1988
  • Drikkevandsinstallation: maksimalt 85 °C og 1,6 MPa
  • Varmeinstallation: maksimalt 110 °C og 1,6 MPa
  • Stationære sprinkleranlæg med EPDM-pakning: VdS-certifikat G 4980009 for DN20–DN50 sammen med hårde kobberrør efter DIN EN 1057 R290
  • Solvarmeanlæg med flade solfangere eller vakuumsolfangere samt fjernvarmeforsynings- og lavtryksdampanlæg kan anvendes med FKM-pakning som tilbehør

Tekniske forhold og begrænsninger

Overhold strømningsretningen. Kobberkomponenter må ikke monteres inden forzinkede jernbaserede materialer. Kobberrør og -fittings må kun anvendes til drikkevand, når vandets pH-værdi er 7,4, eller når det samlede indhold af organisk kulstof ikke overstiger TOCmax 1,5 mg/l ved pH 7,0–7,4. For varmeinstallationer gælder VDI 2035 og DIN EN 12828.

Godkendelser og systemoplysninger

Profipress-systemet er godkendt efter DVGW-arbejdsseddel W 534. Kobberrørssystemet er desuden beskrevet efter DIN EN 1057 og DVGW-arbejdsseddel W 392. Produktdata angiver DVGW-registreringsnummer DW-8511AP3139 for Profipress samt KIWA-certificering, VdS-kontrol og UL-undersøgelse.

Profipress-serien fås i kobberdimensionerne 12, 15, 18, 22, 28, 35, 42 og 54 mm. XL-dimensionen 64,0 mm er af kobber, mens XL-dimensionerne 76,1, 88,9 og 108,0 mm er af rødgods. Systemet omfatter også presfittings med gevindtilslutning af rødgods i dimensionerne 12–54 mm og 76,1–108,0 mm samt af kobber i dimensionen 64,0 mm.

Specifikationer

  • Varenummer:
    045512035
  • EAN nummer:
    4015211292379
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    292379
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    2Stk
  • Bakker:
    V bakker
  • Diameter:
    35 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    45 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Ja
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    41.0 mm
  • Længde tilslutning 1:
    41.0 mm
  • Længde tilslutning 2:
    41.0 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Kobber
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Cu-DHP (CW024A)
  • Materialekvalitet tilslutning 1:
    Cu-DHP (CW024A)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN32
  • Nominel diameter tilslutning 1:
    DN32
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 2:
    Ubehandlet
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    14.8 mm
  • Reel arbejdslængde tilslutning 2:
    14.8 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    35mm
  • Rørdimension 2:
    35mm
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Udformning:
    Muffe/muffe
  • Udvendig rørdiameter tilslutning 2:
    35.0 mm
  • Udvendig rørdiameter tilslutning 1:
    35.0 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel:
    45gr
  • Vinkel på bøjning:
    45.0 °
  • Zeta værdi:
    0.4
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
