Viega Profipress bøjning 45°, 35 mm, muffe/nippel

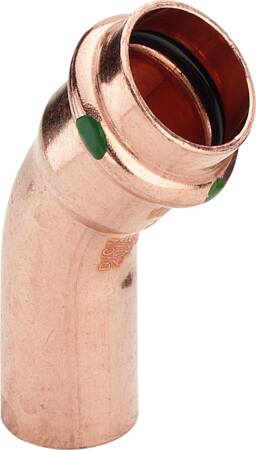

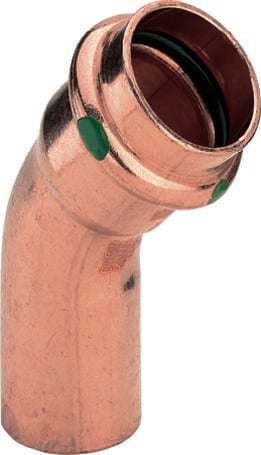

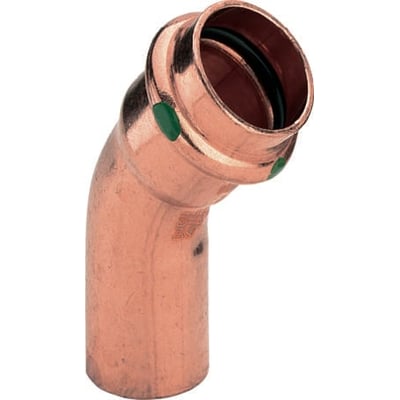

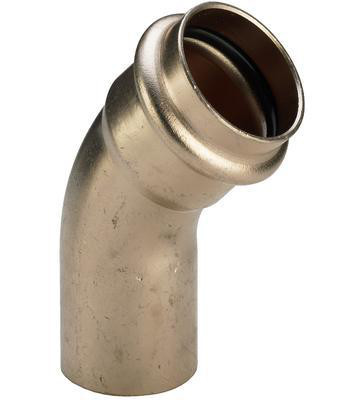

Viega Profipress 45° kobberbøjning, 35 mm, med muffe, nippel og grønne markeringer.Viega Profipress 45° kobberbøjning, 35 mm, set skråt forfra med den sorte pakning synlig i muffen.Viega Profipress 45° bøjning, 35 mm, set skråt fra siden med en lys metallisk overflade og åbent muffeindløb.
PRISGARANTI
8 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11
GLS Erhverv49,00 kr.Onsdag d. 11/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11
Direkte levering149,00 kr.Tirsdag d. 10/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
Viega Profipress 45° bøjning i kobber med 35 mm indstiks- og presforbindelse, DN32, EPDM-pakning og SC-Contur. Læs mere…
  • Varenr.:
    045511035
  • EAN nr.:
    4015211292539
  • Typenr.:
    292539
pr. stk. inkl. moms
158,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Produktbeskrivelse

Viega Profipress er en 45° bøjning i kobber med indstiksende og prestilslutning. Begge tilslutninger passer til rør med en udvendig diameter på 35 mm og har nominel diameter DN32. Fittingen har V-kontur, SC-Contur og en sort EPDM-pakning. Tilslutningerne er ubehandlede, og fittingen er trækfast, ikke-reducerende og ikke-excentrisk.

  • Tilslutning 1: indstik, 35 mm
  • Tilslutning 2: pres system, 35 mm
  • Presbakker: V-bakker
  • Længde: 41 mm
  • Længde på tilslutning 1: 41 mm
  • Længde på tilslutning 2: 42,5 mm
  • Reel arbejdslængde på tilslutning 2: 26 mm
  • Zeta-værdi: 0,4

SC-Contur og pakning

SC-Contur gør ikke-pressede fittings synligt utætte ved fyldning af anlægget. Ved tæthedsprøvning med vand registreres upressede fittings i trykområdet 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er området 22 hPa–0,3 MPa. SC-Contur opfylder kravene i DVGW-arbejdsseddel W 534, punkt 12.14. Prestilslutningen er mærket med en grøn prik.

Den sorte EPDM-pakning tåler temperaturer op til 110 °C. Pakningen er ikke modstandsdygtig over for kulbrinteopløsningsmidler, klorerede kulbrinter, terpentin eller benzin.

Anvendelse og driftsforhold

Profipress-systemet er beregnet til drikkevandsinstallationer og formstabile, overflademonterede eller indbyggede fordelings- og stigeledninger. Anvendelsesområder omfatter også varme- og radiatortilslutning, regnvand, trykluft, inerte gasser, kølevandsledninger, industri og anlægsbyggeri.

  • Drikkevandsinstallation: maksimal driftstemperatur 85 °C og maksimalt driftstryk 16 bar.
  • Varmeinstallation: maksimal driftstemperatur 110 °C og maksimalt driftstryk 16 bar.
  • Angivet kontinuerligt temperaturområde: -25 °C til 110 °C.
  • Maksimalt arbejdstryk ved 20 °C: 16 bar.
  • Maksimalt driftstryk ved maksimal medietemperatur: 16 bar.

Med EPDM-pakning er systemet desuden angivet til stationære sprinkleranlæg med VdS-certifikat G 4980009 for størrelserne DN20–DN50 sammen med hårde kobberrør R290 iht. DIN EN 1057. Med FKM-pakning som tilbehør er anvendelserne solvarmeanlæg med flade eller vakuumsolfangere samt fjernvarmeforsynings- og lavtryksdampanlæg.

Materialer, standarder og begrænsninger

Profipress-systemets presfittings er udført i kobber og rødgods. Systemet er godkendt efter DVGW-arbejdsseddel W 534, og kobberrør er angivet iht. DIN EN 1057 og DVGW-arbejdsseddel W 392. Fittings kan anvendes med hårde og bløde kobberrør iht. EN 1057. Der kræves ikke støttebøsning; bløde kobberrør skal kalibreres inden presning.

  • Kobberrør og -fittings til drikkevand må kun anvendes ved pH 7,4 eller ved pH 7,0–7,4, hvis TOC ikke overstiger 1,5 mg/l.
  • Kobberkomponenter må ikke monteres før forzinkede jernbaserede materialer.
  • Overhold strømningsretningen.
  • Ved varmeinstallationer skal VDI 2035 og DIN EN 12828 overholdes.

Profipress-serien

Standardstørrelserne 12, 15, 18, 22, 28, 35, 42 og 54 mm er angivet i kobber. XL-størrelse 64 mm er angivet i kobber, mens XL-størrelserne 76,1, 88,9 og 108 mm er angivet i rødgods. Presfittings med gevindtilslutning fås i rødgods i størrelserne 12–54 mm og 76,1–108 mm samt i kobber i størrelsen 64 mm.

Godkendelser og identifikation

  • Profipress DVGW-registreringsnummer: DW-8511AP3139
  • Profipress XL DVGW-registreringsnummer: DW-8511AT2347
  • Produktdata angiver KIWA-certificering, VdS-kontrol og UL-undersøgelse.
  • Viega-type: 292539
  • Produktnummer: 045511035
  • EAN: 4015211292539
  • Oprindelsesland: Tyskland

Specifikationer

  • Varenummer:
    045511035
  • EAN nummer:
    4015211292539
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    292539
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    1Stk
  • Bakker:
    V bakker
  • Diameter:
    35 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    45 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Ja
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    41.0 mm
  • Længde tilslutning 1:
    41.0 mm
  • Længde tilslutning 2:
    42.5 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Kobber
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Andet
  • Materialekvalitet tilslutning 1:
    Andet
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN32
  • Nominel diameter tilslutning 1:
    DN32
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 2:
    Ubehandlet
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 2:
    26.0 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    35mm
  • Rørdimension 2:
    35mm
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Indstik
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Udformning:
    Muffe/nippel
  • Udvendig rørdiameter tilslutning 2:
    35.0 mm
  • Udvendig rørdiameter tilslutning 1:
    35.0 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel:
    45gr
  • Vinkel på bøjning:
    45.0 °
  • Zeta værdi:
    0.4
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
