Viega Profipress bøjning, 45°, 42 mm, kobber

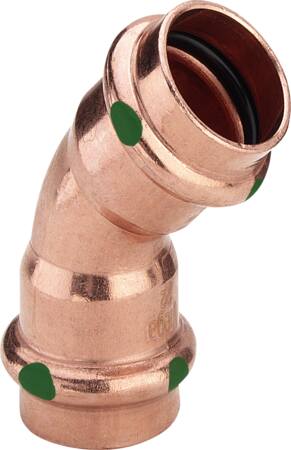

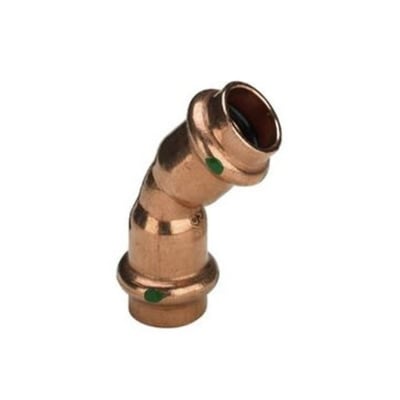

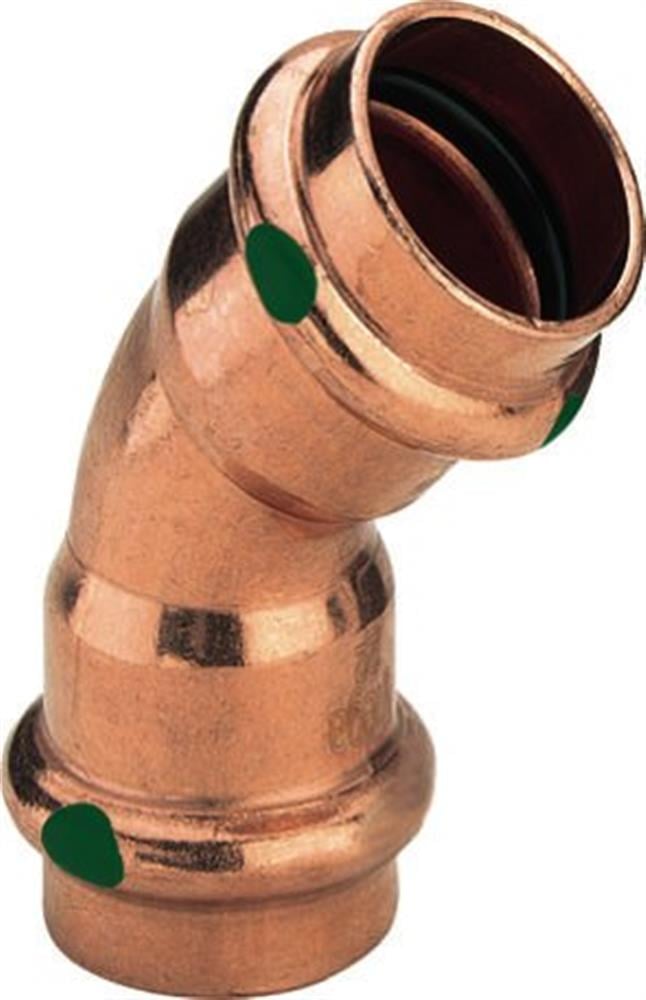

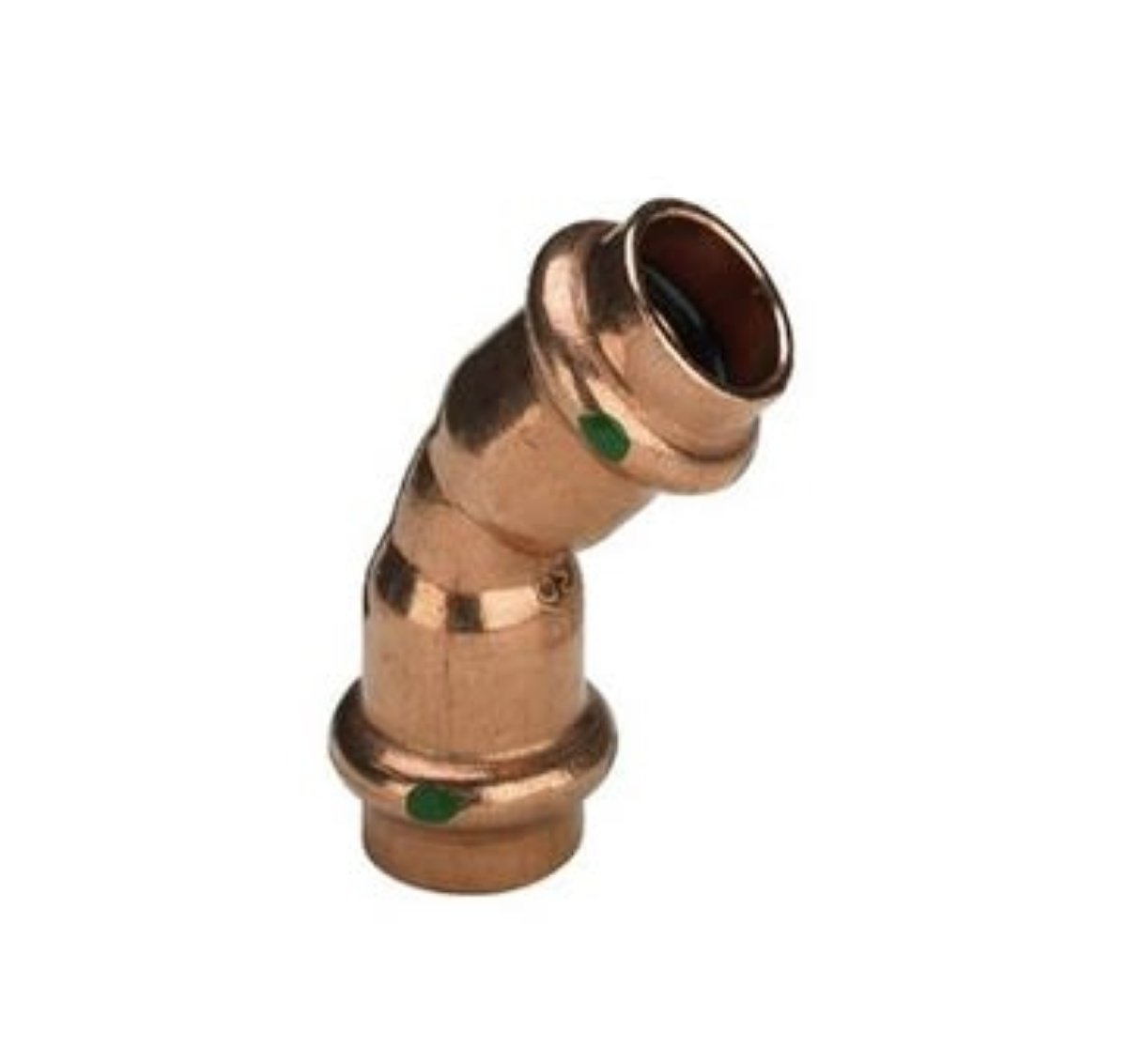

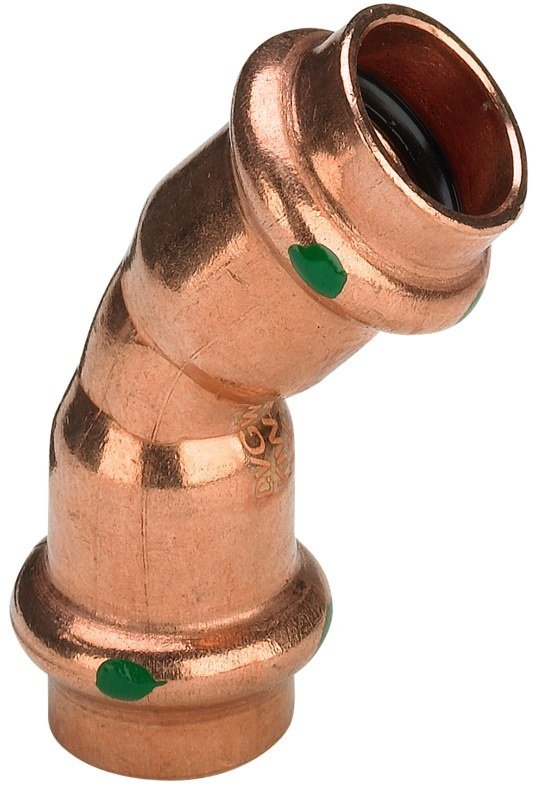

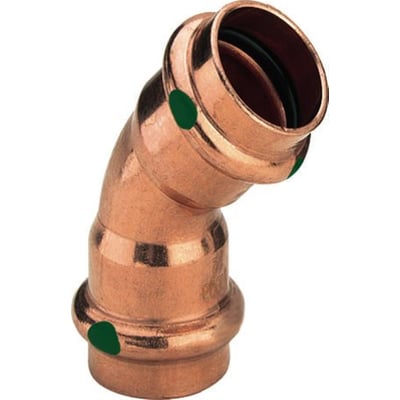

Viega Profipress 45° kobberbøjning til 42 mm rør med to presmuffer, set skråt med den åbne muffe tydeligt.Viega Profipress 45° kobberbøjning til 42 mm rør set mere forfra med begge presmuffer og grønne markeringer synlige.Viega Profipress 45° kobberbøjning til 42 mm rør set fra siden, så den vinklede form og de to presmuffer ses.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 17/11 - onsdag d. 25/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 17/11 - onsdag d. 25/11
GLS Erhverv49,00 kr.Tirsdag d. 17/11 - onsdag d. 25/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 17/11 - onsdag d. 25/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 16/11 - tirsdag d. 24/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
Viega Profipress bøjning med to presmuffer, 45° vinkel og 42 mm tilslutninger. Udført i kobber med EPDM-pakning og SC-Contur. Læs mere…
  • Varenr.:
    045512042
  • EAN nr.:
    4015211292386
  • Typenr.:
    292386
pr. stk. inkl. moms
302,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Produktbeskrivelse

Viega Profipress bøjning med to muffe-til-muffe-presforbindelser, 45° vinkel og rørtilslutninger på 42 mm (DN 40). Bøjningen er udført i ubehandlet kobber, Cu-DHP (CW024A), og har V-preskontur samt EPDM-pakning.

Fittingen er 63 mm lang. Tilslutningslængden er 52,8 mm, og den reelle arbejdslængde er 16,5 mm ved hver tilslutning. Zeta-værdien er 0,2.

SC-Contur og materialer

Profipress-fittings er forsynet med SC-Contur. Upresse­de fittings bliver synligt utætte, når anlægget fyldes. Ved tæthedsprøvning kan upressede fittings registreres med vand ved 0,1–0,65 MPa og med trykluft eller inerte gasser ved 22 hPa–0,3 MPa. SC-Contur opfylder kravene i DVGW-arbejdsseddel W 534, punkt 12.14. Prestilslutningen er mærket med en grøn prik.

  • Materiale: kobber, Cu-DHP (CW024A)
  • Tætningsmateriale: sort EPDM, ethylen-propylen-dien-kautsjuk
  • EPDM-pakningen er angivet til op til 110 °C og er ikke modstandsdygtig over for kulbrinteopløsningsmidler, klorerede kulbrinter, terpentin eller benzin
  • To presmuffer med V-preskontur
  • Systembundet og trækfast
  • Ikke reducerende eller excentrisk
  • Ingen integreret udlufter, aftap eller termisk isolering

Anvendelse og driftsdata

Profipress-systemet er beregnet til formstabile overflademonterede og indbyggede fordelings- og stigeledninger. Systemets anvendelsesområder omfatter drikkevand, opvarmning og radiatortilslutning, regnvand, trykluft, inerte gasser, kølevandsledninger, industri, anlægsbyggeri og specialanvendelser.

  • Fittingens angivne kontinuerlige temperaturområde: -25 °C til 110 °C
  • Maksimalt arbejdstryk: 16 bar ved 20 °C og 16 bar ved maksimal medietemperatur
  • Drikkevandsinstallationer i Profipress-systemet: op til 85 °C og 1,6 MPa
  • Varmeinstallationer i Profipress-systemet: op til 110 °C og 1,6 MPa
  • Stationære sprinkleranlæg: systemdata angiver anvendelse med EPDM-pakning og VdS-certifikat G 4980009 for DN 20–DN 50 sammen med hårde kobberrør efter DIN EN 1057 R290
  • Solvarmeanlæg med flade eller vakuumsolfangere samt fjernvarmeforsyning og lavtryksdamp er angivet med FKM-pakning som tilbehør

Rør, godkendelser og tekniske begrænsninger

Profipress-systemet anvendes med kobberrør efter DIN EN 1057 og er angivet i overensstemmelse med DVGW-arbejdsseddel W 392. Systembeskrivelsen angiver godkendelse efter DVGW-arbejdsseddel W 534. Profipress-registreringsnummeret er DW-8511AP3139. Fittingen er desuden angivet som KIWA-certificeret og VdS-kontrolleret.

  • Drikkevandsinstallationer: kobberrør og fittings må kun anvendes ved pH 7,4 eller ved pH 7,0–7,4, hvis TOC ikke overstiger 1,5 mg/l
  • Varmeanlæg: VDI 2035 og DIN EN 12828 er angivet som relevante standarder
  • Kobberkomponenter må ikke monteres inden forzinkede jernbaserede materialer
  • Strømningsretningen skal overholdes
  • Profipress er angivet til hårde og bløde kobberrør efter EN 1057. Der kræves ikke støttebøsning; bløde kobberrør skal kalibreres før presning

Profipress-systemets dimensioner

Systemets standarddimensioner i kobber er 12, 15, 18, 22, 28, 35, 42 og 54 mm. XL-dimensionen 64,0 mm er angivet i kobber, mens 76,1, 88,9 og 108,0 mm er angivet i rødgods. Systemet omfatter presfittings med gevindtilslutning i rødgods fra 12–54 mm samt 76,1–108,0 mm og i kobber ved 64,0 mm.

Vareoplysninger

  • Varenummer: 045512042
  • Typebetegnelse: 292386
  • EAN: 4015211292386

Specifikationer

  • Varenummer:
    045512042
  • EAN nummer:
    4015211292386
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    292386
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    2Stk
  • Bakker:
    V bakker
  • Diameter:
    42 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    45 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Ja
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    63.0 mm
  • Længde tilslutning 1:
    52.8 mm
  • Længde tilslutning 2:
    52.8 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Kobber
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Cu-DHP (CW024A)
  • Materialekvalitet tilslutning 1:
    Cu-DHP (CW024A)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN 40
  • Nominel diameter tilslutning 1:
    DN 40
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 2:
    Ubehandlet
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    16.5 mm
  • Reel arbejdslængde tilslutning 2:
    16.5 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    42mm
  • Rørdimension 2:
    42mm
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Udformning:
    Muffe/muffe
  • Udvendig rørdiameter tilslutning 2:
    42.0 mm
  • Udvendig rørdiameter tilslutning 1:
    42.0 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel:
    45gr
  • Vinkel på bøjning:
    45.0 °
  • Zeta værdi:
    0.2
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
