Viega Profipress bøjning 45°, 42 mm, kobber

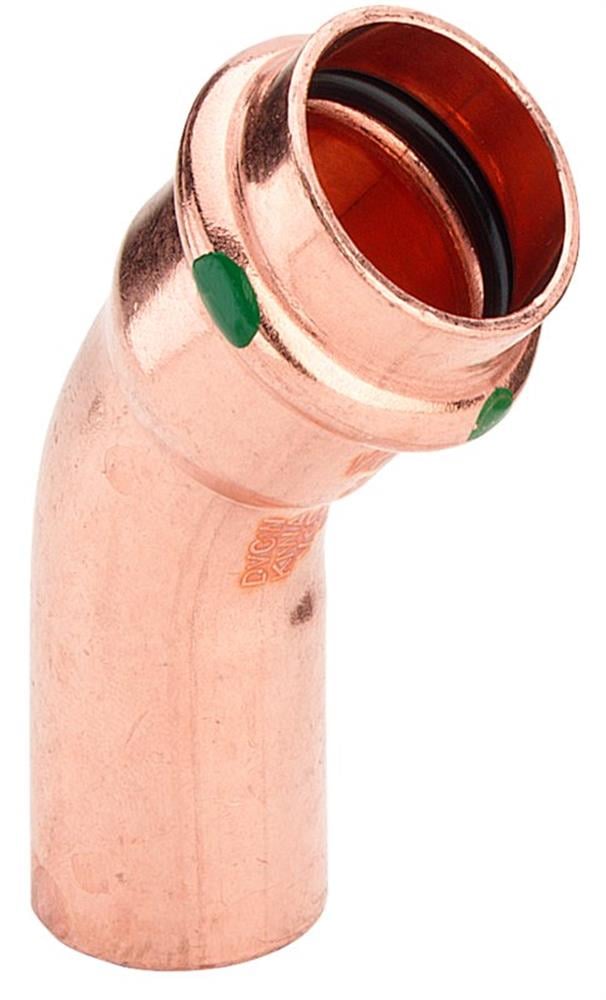

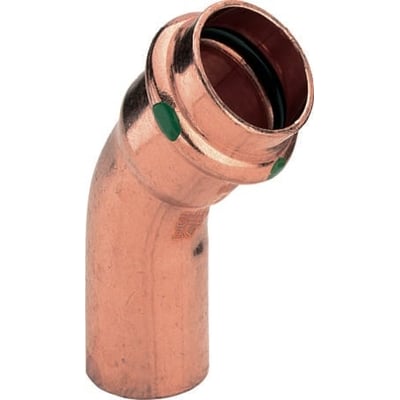

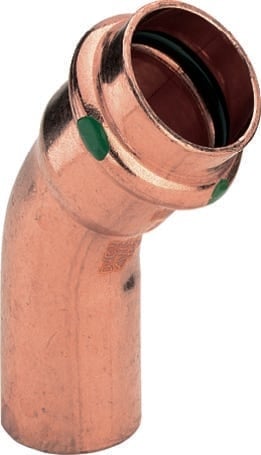

Viega Profipress 45° kobberbøjning til 42 mm rør, set skråt med åbningen og den sorte pakning synlig.Viega Profipress kobberbøjning til 42 mm rør, hvor den grønne markering og pakningen i presmuffen ses tydeligt.Viega Profipress 45° kobberbøjning til 42 mm rør set fra siden med den åbne presmuffe vendt opad.
Midlertidigt udsolgt
Se alt fra mærket Viega
Viega Profipress kobberbøjning på 45° til 42 mm rør med V-preskontur, SC-Contur og EPDM-pakning. Maks. 110 °C og 16 bar. Læs mere…
  • Varenr.:
    045511042
  • EAN nr.:
    4015211292546
  • Typenr.:
    292546
pr. stk. inkl. moms
308,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Produktbeskrivelse

Viega Profipress er en 45° bøjning af kobber med indstiksende og prestilslutning. Den passer til 42 mm kobberrør og har én presmuffe, V-preskontur og SC-Contur. Bøjningen er trækfast og har en ubehandlet overflade.

SC-Contur gør det muligt at opdage upressede fittings ved tæthedsprøvning. Ved prøvning med vand kan upressede fittings registreres ved 0,1–0,65 MPa, og ved tør prøvning med trykluft eller inerte gasser ved 22 hPa–0,3 MPa. Prestilslutningen er mærket med en grøn prik.

Materialer og mål

  • Materiale: kobber
  • Rørdiameter: 42 mm ved begge tilslutninger
  • Nominel diameter: DN 40
  • Vinkel: 45°
  • Tætningsmateriale: sort EPDM
  • Længde: 53 mm; tilslutningslængde 1 er 53 mm, og tilslutningslængde 2 er 52 mm
  • Reel arbejdslængde ved tilslutning 2: 36 mm
  • Konturkoder: V og SC
  • Zeta-værdi: 0,2
  • Ikke reducerende og ikke excentrisk

EPDM-pakningen tåler op til 110 °C og er ikke modstandsdygtig over for kulbrinteopløsningsmidler, klorerede kulbrinter, terpentin eller benzin.

Anvendelse og driftsdata

Bøjningen indgår i Viega Profipress-systemet til fordelings- og stigeledninger i overflademonterede installationer og indbygningsinstallationer. Systemet anvendes blandt andet til drikkevand, varme- og radiatortilslutning, regnvand, trykluft, inerte gasser, kølevandsledninger, industri og anlægsbyggeri.

  • Maksimal kontinuerlig middeltemperatur: 110 °C
  • Minimal kontinuerlig middeltemperatur: -25 °C
  • Maksimalt arbejdstryk: 16 bar, også angivet ved maksimal medietemperatur
  • Drikkevandsinstallationer: maks. 85 °C og 1,6 MPa
  • Varmeinstallationer: maks. 110 °C og 1,6 MPa

Kobberrør og -fittings til drikkevand må kun anvendes, når vandets pH-værdi er 7,4, eller når det samlede indhold af organisk kulstof højst er 1,5 mg/l ved pH 7,0–7,4. For varmeanlæg henviser dataene til VDI 2035 og DIN EN 12828.

Systemoplysninger og godkendelser

Profipress-systemets kobberrør er angivet i henhold til DIN EN 1057 og DVGW-arbejdsseddel W 392. Systemet er godkendt efter DVGW-arbejdsseddel W 534. Bøjningen er beregnet til drikkevandsinstallationer iht. DIN 1988.

  • DVGW-registreringsnr. for Profipress: DW-8511AP3139
  • DVGW-registreringsnr. for Profipress XL: DW-8511AT2347
  • VdS-kontrolleret og KIWA-certificeret
  • UL-undersøgelse angivet
  • VdS-certifikat G 4980009 for stationære sprinkleranlæg gælder systemstørrelser DN 20–DN 50 sammen med hårde kobberrør iht. DIN EN 1057 R290

Profipress-serien omfatter standardstørrelserne 12, 15, 18, 22, 28, 35, 42 og 54 mm i kobber. XL-størrelserne omfatter 64,0 mm i kobber samt 76,1, 88,9 og 108,0 mm i rødgods. Systemet omfatter også gevindtilsluttede presfittings i rødgods i størrelserne 12–54 mm og 76,1–108,0 mm samt en kobbervariant på 64,0 mm.

Til solvarmeanlæg med flade solfangere eller vakuumsolfangere samt fjernvarmeforsynings- og lavtryksdampanlæg er FKM-pakning angivet som tilbehør. For andre anvendelsesområder skal materialernes egnethed afklares med Viega.

Varenumre og øvrige oplysninger

  • Varenummer: 045511042
  • Typenummer: 292546
  • EAN: 4015211292546
  • Oprindelsesland: Tyskland
  • Ingen udlufter, aftapning, stopbuffer eller termisk isolering

Specifikationer

  • Varenummer:
    045511042
  • EAN nummer:
    4015211292546
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    292546
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    1Stk
  • Bakker:
    V bakker
  • Diameter:
    42 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Nej
  • Grad:
    45 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Ja
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    53.0 mm
  • Længde tilslutning 1:
    53.0 mm
  • Længde tilslutning 2:
    52.0 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Kobber
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Andet
  • Materialekvalitet tilslutning 1:
    Andet
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN 40
  • Nominel diameter tilslutning 1:
    DN 40
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 2:
    Ubehandlet
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 2:
    36.0 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    42mm
  • Rørdimension 2:
    42mm
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Indstik
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Udformning:
    Muffe/nippel
  • Udvendig rørdiameter tilslutning 2:
    42.0 mm
  • Udvendig rørdiameter tilslutning 1:
    42.0 mm
  • UL-undersøgelse:
    Ja
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Ja
  • Vinkel:
    45gr
  • Vinkel på bøjning:
    45.0 °
  • Zeta værdi:
    0.2
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
