Beskrivelse
Produktbeskrivelse

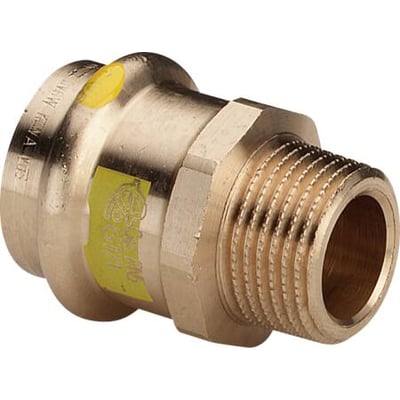

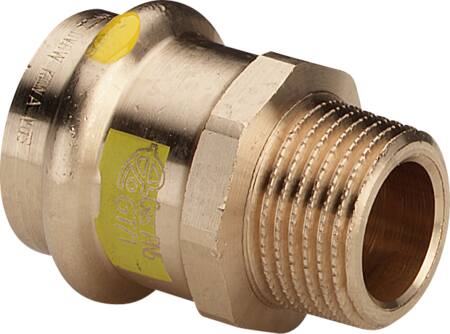

Viega Profipress G-overgang med 22 mm presstilslutning og 1/2" konisk udvendigt R-gevind (BSPT). Overgangen har muffe/nippel-udformning, SC-Contur og HNBR-pakning. Den er fremstillet af rødgods/bronze med siliciumbronze som materialekvalitet og har ubehandlede overflader.
SC-Contur gør en upresset samling synlig ved en tæthedsprøve. Pressamlingen udføres med V-bakker og skaber en trækfast, uadskillelig forbindelse. Koldsamlingsteknikken kræver ikke lodde- eller svejsesamlinger.
Anvendelse og kompatibilitet
Profipress G-systemet er beregnet til gasinstallationer samt fyringsolie- og dieselolieledninger. Det kan anvendes til naturgas, flaskegas, fyringsolie og dieselolie, herunder som suge- og trykledning. Overgangen bruges til at forbinde pressystem med gevind, eksempelvis ved ventiler eller andre fittings.
Systemet er beregnet til kobberrør, der opfylder DIN EN 1057, herunder SANCO®-, WICU®- og cuprotherm®-rør. Rørsamlingssortimentet omfatter dimensionerne 12, 15, 18, 22, 28, 35, 42, 54 og 64 mm. Til fyringsolie- og dieselolieledninger gælder dimensioner op til 35 mm. Systemet kan anvendes med kobber/rødgods- og kobber/kobber-materialekombinationer.
Til gasinstallationer samt fyringsolie- og dieselolieledninger angiver produktinformationen, at der skal anvendes Viega kobber- og rødgods-pressfittings markeret med en gul firkant og mærket Gas PN5 GT/1. De maksimale værdier for driftstemperatur og -tryk afhænger af anvendelsesområdet og fremgår af den tekniske dokumentation.
Tekniske oplysninger
- Presstilslutning: Muffe, 22 mm udvendig rørdiameter
- Gevindtilslutning: 1/2" konisk udvendigt R-gevind (BSPT)
- Nominel diameter: DN20 på presstilslutningen
- Form: Lige, 1-stykke, ikke reducerende og ikke excentrisk
- Profil: V-bakker; konturkode V. SC-Contur på fittingsamlingen
- Materiale: Rødgods/bronze, siliciumbronze
- Tætningsmateriale: HNBR
- Overflade: Ubehandlet på begge tilslutninger
- Længde: 49 mm; længde tilslutning 1: 24 mm; længde tilslutning 2: 25 mm
- Nøglebredde: 27 mm
- Kontinuerlig middeltemperatur: -5 °C til 110 °C
- Maksimalt arbejdstryk ved 20 °C: 16 bar
- Maksimalt driftstryk ved maksimal medietemperatur: 16 bar
- Systembundet: Ja; gastilladelse QA: Ja
- KIWA-certificering samt UL-, ULC- og LPCB-undersøgelser, FM-undersøgelse og VdS-kontrol: Nej
Montering
Pressamlingen kan etableres med elektrohydraulisk systempressværktøj eller ledningsfrit akku-systempressværktøj. Profipress G-forbindelsen er beregnet som en permanent, kraftoverførende samling.
Specifikationer
-
Varenummer:037565263
-
EAN nummer:4015211346164Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:346164Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Afdækket:Nej
-
Antal presmuffer:1Stk
-
Bakker:V bakker
-
Diameter:22 mm
-
Excentrisk:Nej
-
FM-undersøgelse:Nej
-
Form:Lige
-
Gastilladelse QA:Ja
-
Gevind:1/2"
-
Hovedfarve fitting:Andet
-
KIWA certificeret:Nej
-
Kontur kode:V
-
Kontur kode tilslutning 1:SC
-
Kontur kode tilslutning 2:SC
-
Længde:49.0 mm
-
Længde tilslutning 1:24.0 mm
-
Længde tilslutning 2:25.0 mm
-
LPCB-undersøgelse:Nej
-
Maks. driftstryk ved maks. medietemperatur:16.0 bar
-
Maksimal arbejdstryk ved 20 gr.C:16.0 bar
-
Maksimal middeltemperatur (kontinuerlig):110.0 °C
-
Materiale:Rødgods
-
Materiale tilslutning 1:Bronze
-
Materiale tilslutning 2:Bronze
-
Materialekvalitet tilslutning 2:Siliciumbronze
-
Materialekvalitet tilslutning 1:Siliciumbronze
-
Med aftap:Nej
-
Med stopbuffer:Nej
-
Med tætningsringe / pakninger:Ja
-
Med trermisk isolering:Nej
-
Med udlufter:Nej
-
Minimal mellemtemperatur (kontinuerlig):-5.0 °C
-
Nøglebredde:27.0 mm
-
Nominel diameter tilslutning 2:1/2"
-
Nominel diameter tilslutning 1:DN20
-
Overfladebehandling tilslutning 1:Ubehandlet
-
Overfladebehandling tilslutning 2:Ubehandlet
-
Overfladebeskyttelse tilslutning 1:Ubehandlet
-
Overfladebeskyttelse tilslutning 2:Ubehandlet
-
Pres-ende type:Muffe
-
Reducerende:Nej
-
Ring stivhedsklasse:Andet
-
Rørdimension udvendig:22mm
-
Systembundet:Ja
-
Tætningsmateriale:HNBR
-
Tilslutning (1):Pres system
-
Tilslutning 2:Udvendigt rørgevind konisk (BSPT)
-
Trækfast:Ja
-
Type:1-stykke
-
Udformning:Muffe/nippel
-
Udvendig rørdiameter tilslutning 1:22.0 mm
-
UL-undersøgelse:Nej
-
ULC-farve:Nej
-
VdS-kontrolleret:Nej
-
Vinkel på bøjning:0.0 °
-
Serie:Profipress
-
Producent/forhandler:Viega
