Viega Profipress G bøjning, muffe/muffe, 45°, 15 mm

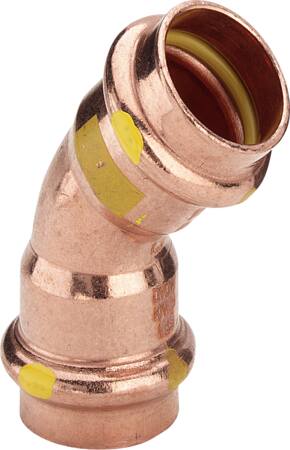

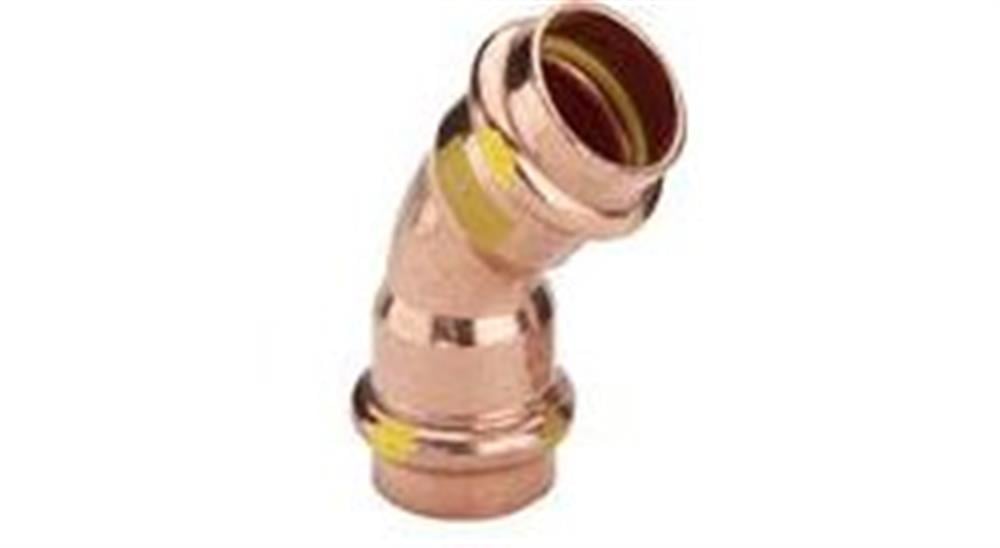

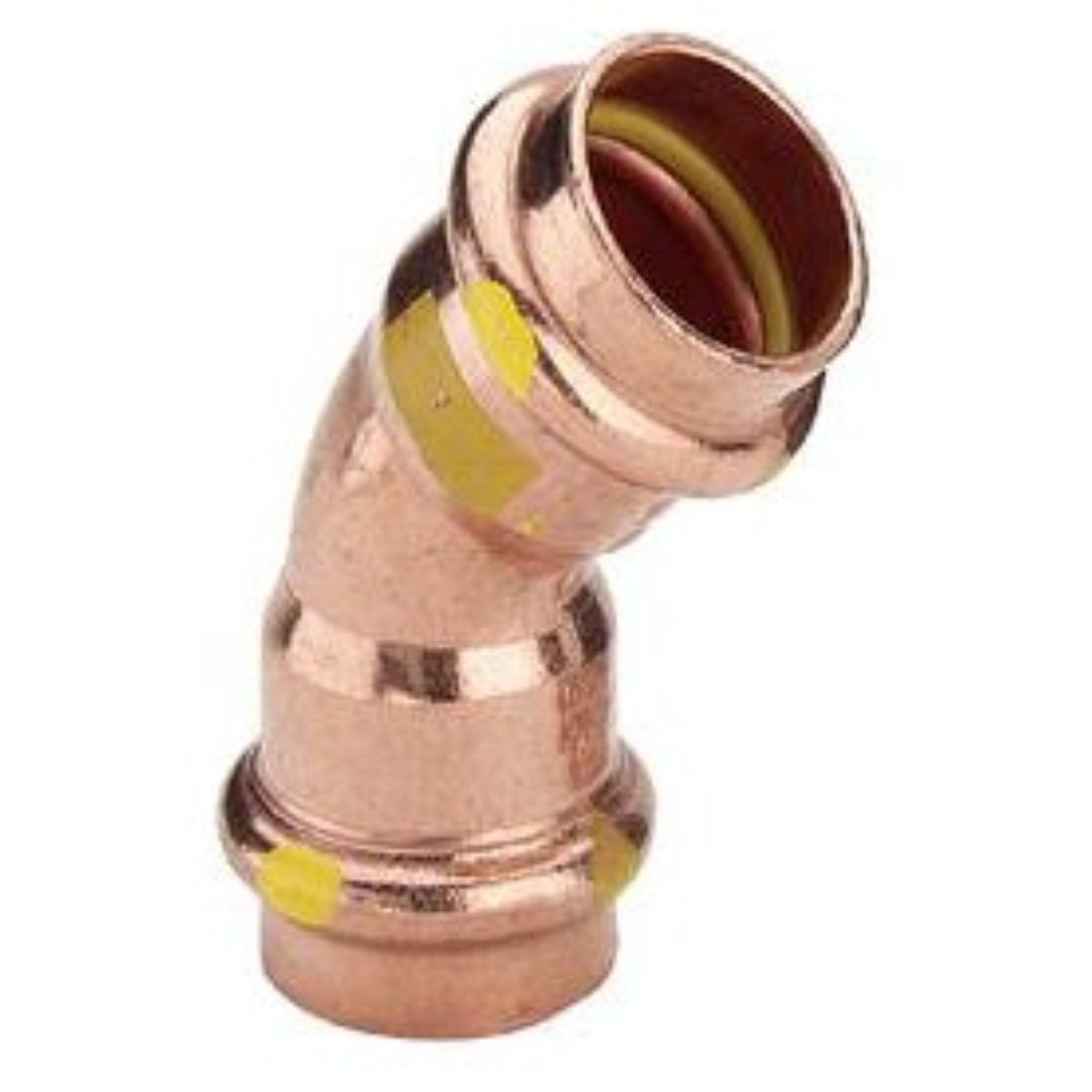

Viega Profipress G kobberbøjning på 45° med to 15 mm pressmuffer, set skråt med åbningerne synlige.Viega Profipress G 45° kobberbøjning med to 15 mm pressmuffer, vist stående og set lidt på afstand.Viega Profipress G kobberbøjning på 45° set tættere på, med den øverste muffes åbning tydeligt synlig.
PRISGARANTI
60+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
Viega Profipress G kobberbøjning med 45° vinkel og 15 mm muffe-/muffetilslutning til gas-, fyringsolie- og dieselolieinstallationer. Læs mere…
  • Varenr.:
    047512015
  • EAN nr.:
    4015211345600
  • Typenr.:
    345600
pr. stk. inkl. moms
41,50 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Viega Profipress G bøjning med to 15 mm pressmuffer og en vinkel på 45°. Pressfittingen er beregnet til kobberrør og kan anvendes i gasinstallationer samt til fyringsolie- og dieselolieledninger, herunder suge- og trykledninger.

Forbindelsen etableres med pressamlingsteknik uden lodning eller svejsning. Fittingen har SC-Contur, som gør en upresset samling synlig ved tæthedsprøvning. Den færdige forbindelse er uadskillelig og trækfast.

Tekniske egenskaber

  • Type: 1-stykke bøjning med muffe/muffe og to pressmuffer
  • Tilslutninger: 2 x 15 mm pressystem, DN 12
  • Kontur: V; anvender V-bakker
  • Materiale: kobber, kvalitet Cu-DHP (CW024A)
  • Tætningsmateriale: HNBR; leverandørdata angiver gul pakning
  • Farve angivet i produktattributterne: bronze; tilslutningerne er ubehandlede
  • Længde for hver tilslutning: 29 mm; reel arbejdslængde: 22 mm
  • Zeta-værdi: 0,6
  • Produktattributterne angiver et kontinuerligt temperaturområde på -20 til 70 °C, et minimum på -25 °C og en maksimal middeltemperatur på 110 °C
  • Produktattributterne angiver et maksimalt arbejdstryk på 16 bar ved 20 °C og 16 bar ved maksimal medietemperatur
  • Ikke reducerende eller excentrisk; uden aftapning, udlufter, stopbuffer og termisk isolering

Anvendelse og systemdata

Profipress G-systemet er angivet til naturgas, flaskegas i gasfasen til husholdning og industrielle anvendelser, fyringsolie og dieselolie. Systembeskrivelserne henviser til gas iht. DVGW-arbejdsblad G 260 og installation efter DVGW-TRGI 2008 (DVGW G 600) samt DVFG-TRF 2012. Flaskegas er også angivet iht. DVGW-arbejdsblad G 5614. Olieanvendelserne er angivet for fyringsolie iht. DIN 51603-1 og dieselolie iht. DIN EN 590, herunder suge- og trykledninger.

Fittingen er beregnet til kobberrør iht. DIN EN 1057 og DVGW-arbejdsblad GW 392. Leverandørdata nævner blandt andet SANCO®, WICU® og cuprotherm®-rør. Profipress G-serien omfatter dimensionerne 12, 15, 18, 22, 28, 35, 42, 54 og 64 mm. De medfølgende beskrivelser angiver anvendelse til fyrings- og dieselolieledninger op til 35 mm i én systembeskrivelse og dimensionerne 12–54 mm i en anden.

Systembeskrivelsen angiver et driftstryk på højst 0,5 MPa for gas- og flaskegasinstallationer ved -20 til +70 °C. Ved HTB-krav er der angivet 650 °C i 30 minutter ved maksimalt 0,1 MPa (1 bar). For fyringsolie- og dieselolieinstallationer angives en maksimal driftstemperatur på 40 °C og et driftstryk fra -0,05 til +0,5 MPa. De konkrete driftsgrænser afhænger af anvendelsen og fremgår af den tekniske dokumentation.

Mærkning og godkendelser

Leverandørdata angiver DVGW-godkendelse iht. DVGW-arbejdsblad VP 614 samt registreringsnummer DG-4550AU0070 for Profipress G i dimensionerne 12–54 mm. Til gas-, fyringsolie- og dieselolieinstallationer angives Viega-kobber- og rødgods-pressfittings mærket med gul firkant og Gas MOP 5 / GT1. En anden produktangivelse skriver mærkningen som Gas PN5 GT/1.

Identifikation

  • Varenummer: 047512015
  • Typenummer: 345600
  • EAN: 4015211345600

Specifikationer

  • Varenummer:
    047512015
  • EAN nummer:
    4015211345600
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    345600
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    False
  • Antal presmuffer:
    2Stk
  • Bakker:
    V bakker
  • Diameter:
    15 mm
  • Excentrisk:
    False
  • FM-undersøgelse:
    False
  • Form:
    Bøjning
  • Gastilladelse QA:
    True
  • Grad:
    45 °
  • Hovedfarve fitting:
    Bronze
  • KIWA certificeret:
    False
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    V
  • Kontur kode tilslutning 2:
    V
  • Længde tilslutning 1:
    29.0 mm
  • Længde tilslutning 2:
    29.0 mm
  • LPCB-undersøgelse:
    False
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Gas
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Cu-DHP (CW024A)
  • Med aftap:
    False
  • Med stopbuffer:
    False
  • Med tætningsringe / pakninger:
    True
  • Med trermisk isolering:
    False
  • Med udlufter:
    False
  • Middeltemperatur (kontinuerlig):
    -20 - 70 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN 12
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Reducerende:
    False
  • Reel arbejdslængde tilslutning 1:
    22.0 mm
  • Rørdimension 1:
    15mm
  • Rørdimension 2:
    15mm
  • Samling:
    Muffe
  • Systembundet:
    True
  • Tætningsmateriale:
    HNBR
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Trækfast:
    True
  • Type:
    1-stykke
  • Udformning:
    Muffe/muffe
  • Udvendig rørdiameter tilslutning 2:
    15.0 mm
  • UL-undersøgelse:
    False
  • ULC-farve:
    False
  • VdS-kontrolleret:
    False
  • Vinkel:
    45gr
  • Vinkel på bøjning:
    45.0 °
  • Zeta værdi:
    0.6
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
