Viega Profipress G-bøjning, 45°, 15 mm, muffe/nippel

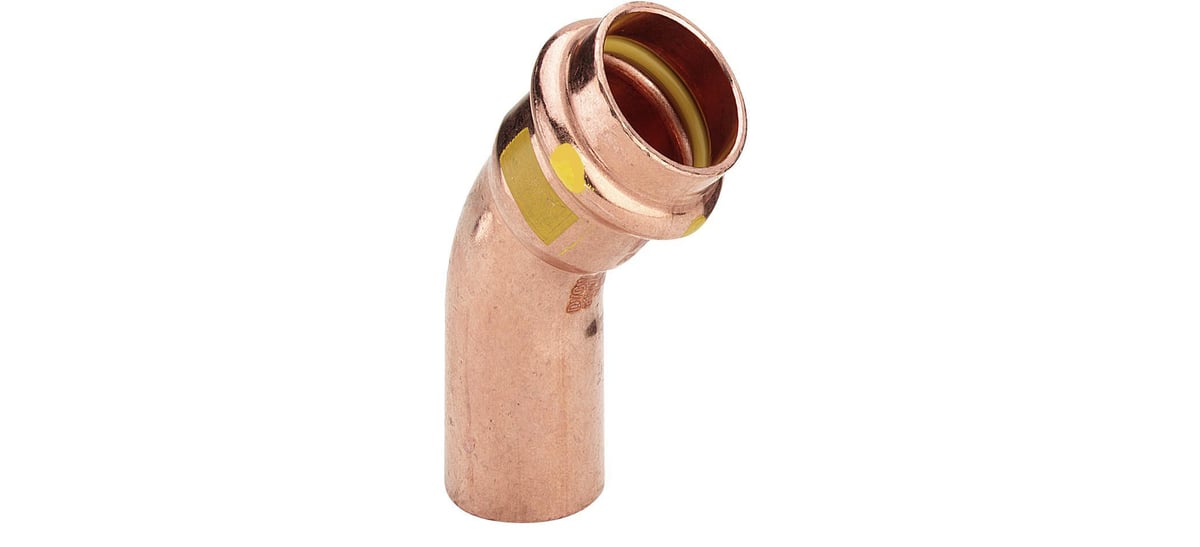

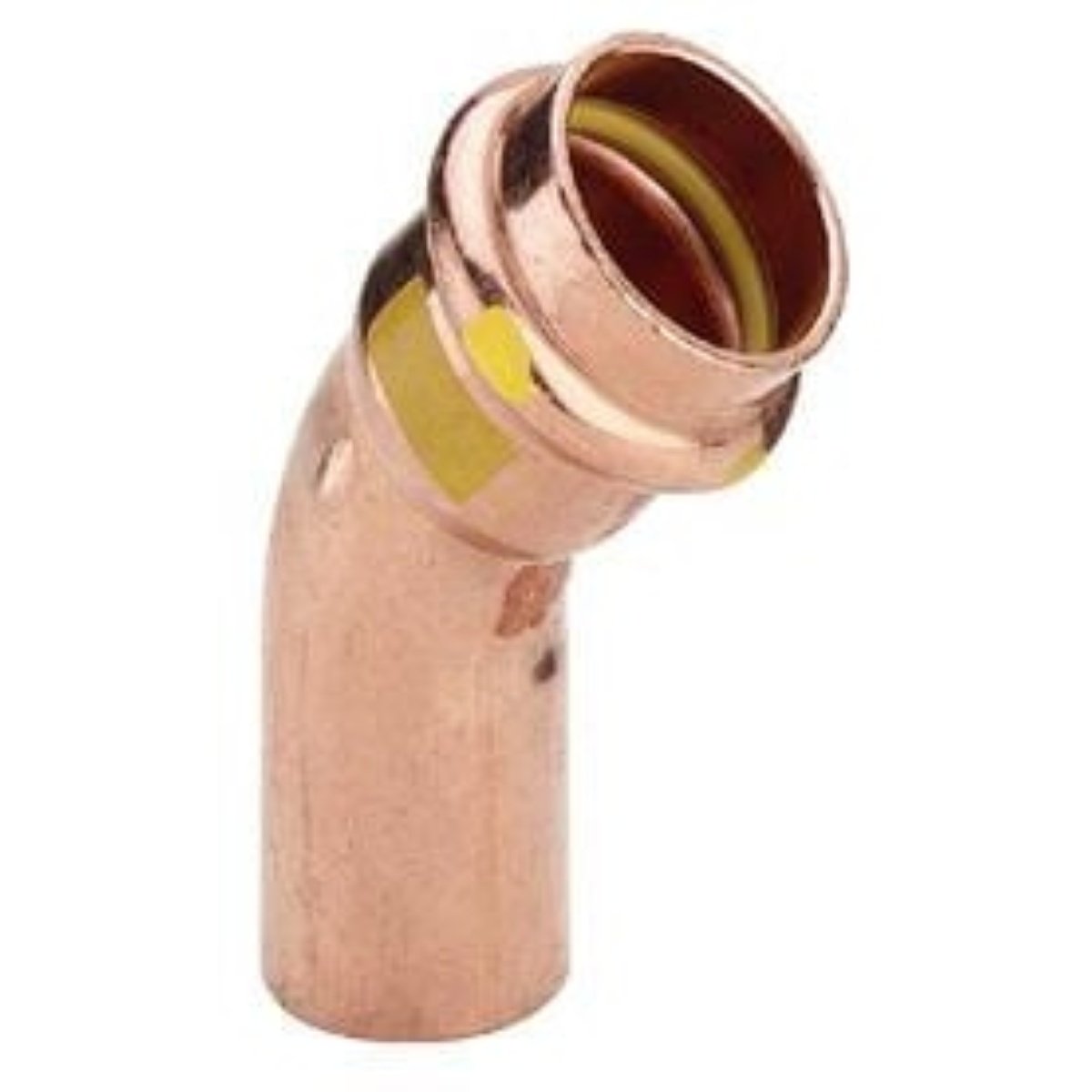

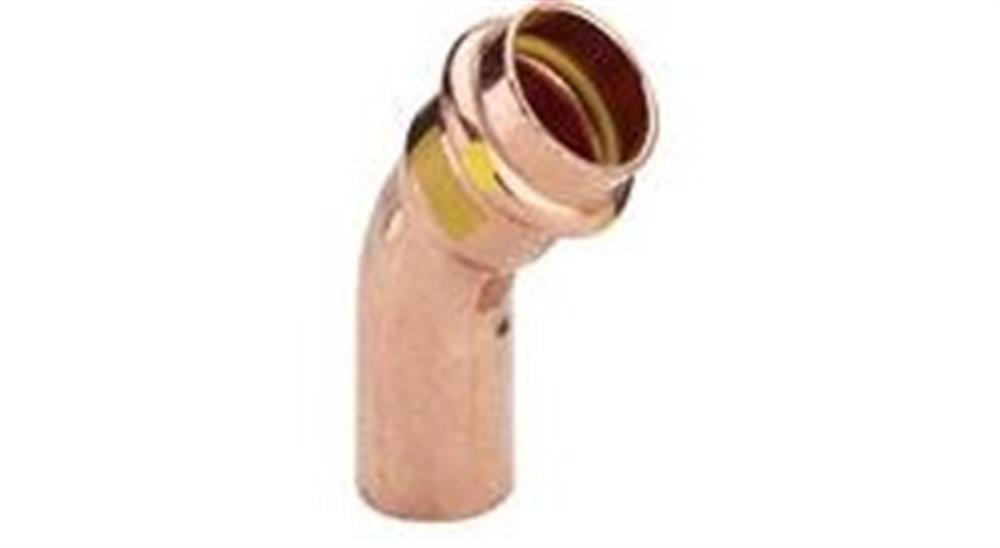

Viega Profipress G-bøjning i kobber med 45° vinkel, 15 mm muffe/nippel og gul markering.Viega Profipress G-bøjning i kobber, 15 mm og 45°, set tættere på med den åbne muffe øverst.Viega Profipress G-bøjning i kobber med 45° vinkel, 15 mm; mærkningen ses på den buede del.
PRISGARANTI
100+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
Viega Profipress G-bøjning i kobber med 45° vinkel, 15 mm muffe/nippel og SC-Contur til gas-, fyringsolie- og dieselolieinstallationer. Læs mere…
  • Varenr.:
    047511015
  • EAN nr.:
    4015211345679
  • Typenr.:
    345679
pr. stk. inkl. moms
31,75 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Viega Profipress G-bøjning, 45°, 15 mm

En 1-delt kobberbøjning med 45° vinkel, muffe/nippel-tilslutning og V-kontur. Bøjningen indgår i Viega Profipress G-systemet og har SC-Contur, som gør upressede samlinger synlige ved tæthedsprøvning.

  • Rørdimension: 15 mm på begge tilslutninger
  • Tilslutning: glat nippel og pressystem
  • Nominel diameter: DN 12 på begge tilslutninger
  • Én presmuffe og V-bakker
  • Materiale: kobber, kvalitet Cu-DHP (CW024A)
  • Farve: bronze; tilslutningerne er ubehandlede
  • Tætning: HNBR-pakning
  • Længde på hver tilslutning: 29 mm; reel arbejdslængde: 22 mm
  • Zeta-værdi: 0,6
  • Ikke reducerende eller excentrisk; uden aftapning, udlufter, stopbuffer og termisk isolering

Anvendelse og system

Profipress G er et kobberrørsamlingssystem med pressamlingsteknik til gasinstallationer samt installationer med fyringsolie og dieselolie. Bøjningen kan indgå i suge- og trykledninger. Systemets anvendelsesområder omfatter naturgas, flaskegas, fyringsolie og dieselolie. Samlingerne etableres med elektrohydraulisk eller ledningsfrit, batteridrevet systempressværktøj og er uadskillelige, kraftoverførende forbindelser.

Profipress G-fittings er beregnet til kobberrør efter DIN EN 1057, herunder SANCO®, WICU® og cuprotherm®. Systemsortimentet omfatter dimensionerne 12, 15, 18, 22, 28, 35, 42, 54 og 64 mm. De angivne anvendelsesdimensioner for fyringsolie og dieselolie varierer i kildedataene: op til 35 mm i én beskrivelse og d 12–54 mm i en anden. Serien omfatter forbindelser i kobber/kobber og kobber/rødgods.

SC-Contur og mærkning

SC-Contur sidder på pressfittingens vulst og gør en upresset samling synlig ved tæthedsprøvning. Ved prøvning med vand registreres upressede fittings i trykområdet 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er det angivne område 22 hPa–0,3 MPa. Kildedataene beskriver mærkningen som gul prik og gul firkant samt Gas PN5 GT/1 eller Gas MOP 5 / GT1.

Tekniske data og godkendelser

Produktattributterne angiver en kontinuerlig middeltemperatur på -20 til 70 °C samt minimum -25 °C og maksimum 110 °C. Den supplerende beskrivelse angiver for gas- og flaskegasinstallationer en drifts- og omgivelsestemperatur på -20 til +70 °C og et maksimalt driftstryk på 0,5 MPa. Ved HTB-krav er det angivne driftstryk højst 0,1 MPa ved 650 °C i 30 minutter. For fyringsolie- og dieselolieinstallationer angives en maksimal driftstemperatur på 40 °C og et trykområde fra -0,05 til +0,5 MPa.

Produktattributterne angiver desuden et maksimalt arbejdstryk på 16 bar ved 20 °C og 16 bar ved maksimal medietemperatur. Maksimumværdierne for driftstemperatur og -tryk afhænger af anvendelsesområdet og er ifølge leverandørdataene beskrevet i den tekniske dokumentation.

  • Gasinstallationer: angivet i henhold til DVGW-TRGI 2008 og DVGW-arbejdsblad G 600
  • DVGW-godkendelser: arbejdsblad VP 614 og registreringsnummer DG-4550AU0070 for Profipress G d 12–54
  • Flaskegas: DVGW-arbejdsblad G 5614; supplerende beskrivelse henviser til DVFG-TRF 2012
  • Kobberrør: DVGW-arbejdsblad GW 392
  • Fyringsolie: DIN 51603-1
  • Dieselolie: DIN EN 590; supplerende beskrivelse henviser til den almene byggemyndighedsgodkendelse Z-38.4-71
  • QA-gastilladelse er angivet i produktdataene
  • Oprindelsesland: Tyskland

Specifikationer

  • Varenummer:
    047511015
  • EAN nummer:
    4015211345679
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    345679
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    False
  • Antal presmuffer:
    1Stk
  • Bakker:
    V bakker
  • Diameter:
    15 mm
  • Excentrisk:
    False
  • FM-undersøgelse:
    False
  • Form:
    Bøjning
  • Gastilladelse QA:
    True
  • Grad:
    45 °
  • Hovedfarve fitting:
    Bronze
  • KIWA certificeret:
    False
  • Kontur kode:
    V
  • Kontur kode tilslutning 2:
    V
  • Længde tilslutning 1:
    29.0 mm
  • Længde tilslutning 2:
    29.0 mm
  • LPCB-undersøgelse:
    False
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Gas
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Cu-DHP (CW024A)
  • Med aftap:
    False
  • Med stopbuffer:
    False
  • Med tætningsringe / pakninger:
    True
  • Med trermisk isolering:
    False
  • Med udlufter:
    False
  • Middeltemperatur (kontinuerlig):
    -20 - 70 °C
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN 12
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Reducerende:
    False
  • Reel arbejdslængde tilslutning 1:
    22.0 mm
  • Rørdimension 1:
    15mm
  • Rørdimension 2:
    15mm
  • Systembundet:
    True
  • Tætningsmateriale:
    HNBR
  • Tilslutning (1):
    Glat nippel
  • Tilslutning 2:
    Pres system
  • Type:
    1-stykke
  • Udformning:
    Muffe/nippel
  • Udvendig rørdiameter tilslutning 2:
    15.0 mm
  • UL-undersøgelse:
    False
  • ULC-farve:
    False
  • VdS-kontrolleret:
    False
  • Vinkel:
    45gr
  • Vinkel på bøjning:
    45.0 °
  • Zeta værdi:
    0.6
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
