Viega Profipress G bøjning, 45°, 22 mm, muffe/muffe

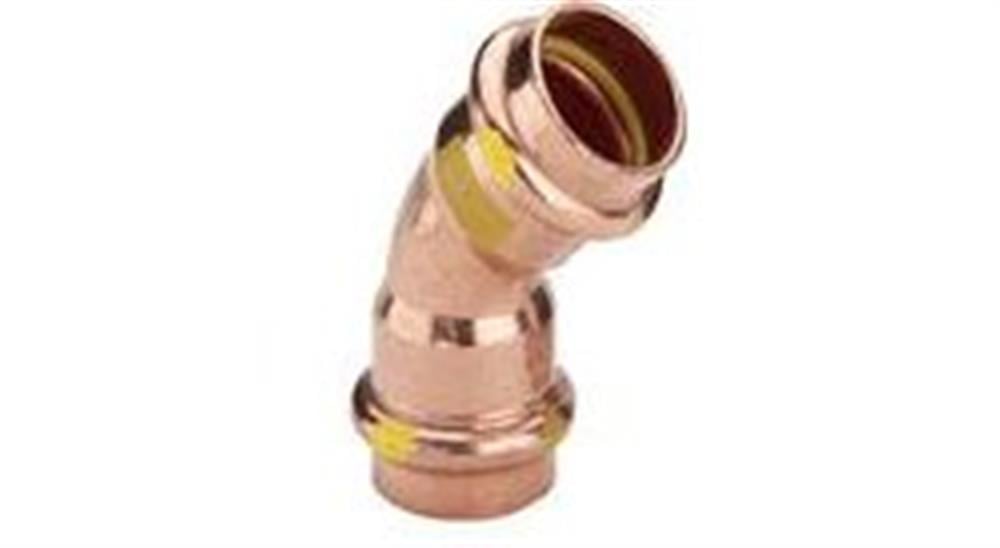

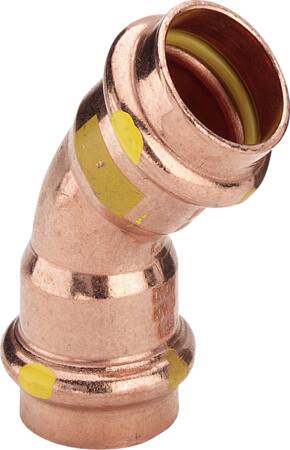

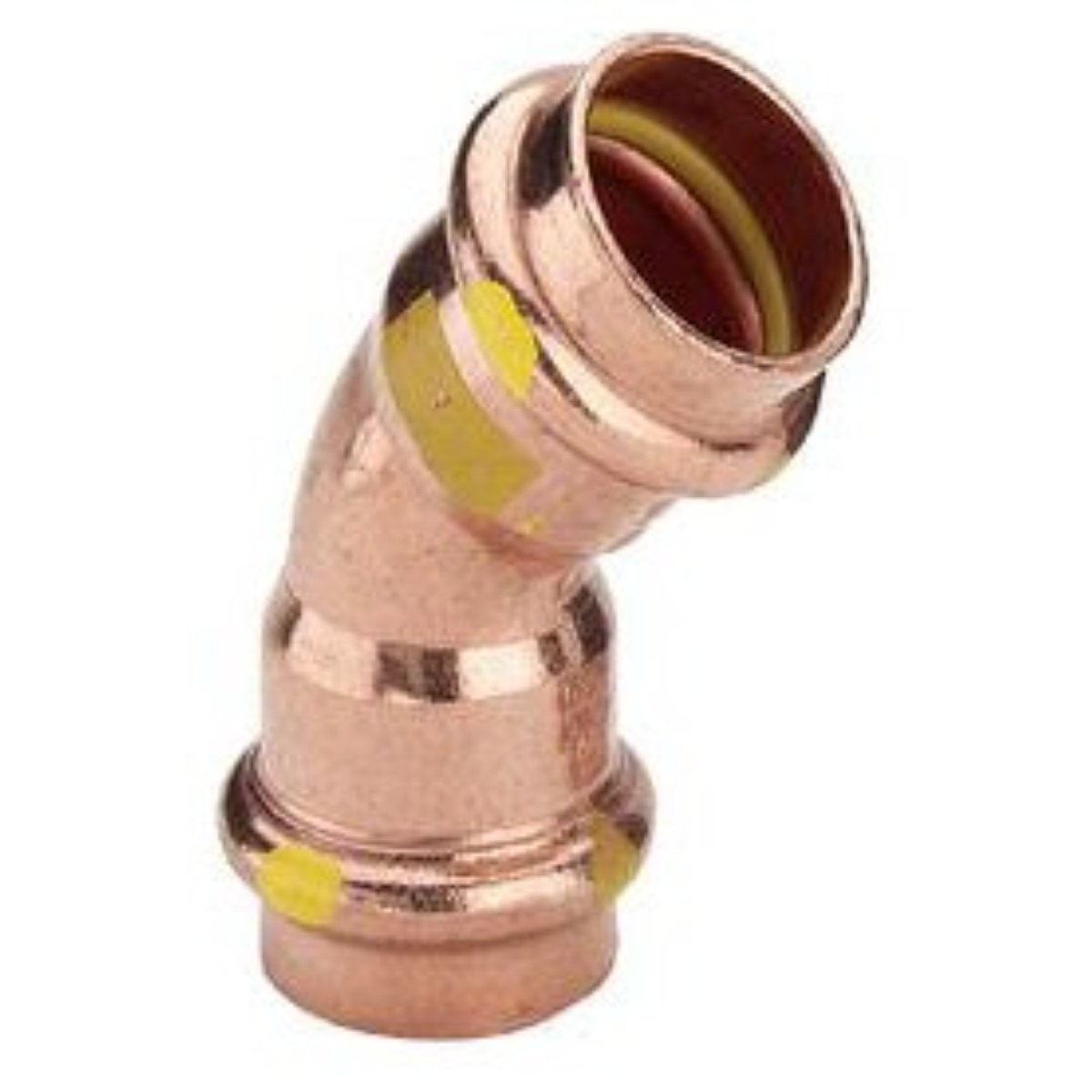

Viega Profipress G kobberbøjning i 45° med to 22 mm muffeender og synlige gule markeringer.Hele Viega Profipress G kobberbøjningen ses skråt forfra med begge muffeender og den bøjede form.Viega Profipress G kobberbøjning set tæt på, med åbningen i den øverste muffe og gul markering synlig.
PRISGARANTI
200+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11
GLS Erhverv49,00 kr.Onsdag d. 11/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11
Direkte levering149,00 kr.Tirsdag d. 10/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
Viega Profipress G kobberbøjning med 45° vinkel og 22 mm muffe/muffe-presender til gas-, fyringsolie- og dieselolieinstallationer. Læs mere…
  • Varenr.:
    047512022
  • EAN nr.:
    4015211345624
  • Typenr.:
    345624
pr. stk. inkl. moms
53,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Om bøjningen

Viega Profipress G er en 1-styks kobberbøjning med 45° vinkel og to 22 mm presmuffer til muffe/muffe-samling. Begge tilslutninger er DN20 med V-kontur og SC-Contur. Bøjningen er 34 mm lang, har en reel arbejdslængde på 11 mm pr. tilslutning og en zeta-værdi på 0,3. Tilslutningerne er af ubehandlet kobber, kvalitet Cu-DHP (CW024A), og forbindelsen er trækfast.

Produktattributterne angiver EPDM som tætningsmateriale, mens leverandørens systembeskrivelse angiver HNBR, gul. Kontrollér den aktuelle tekniske dokumentation for den konkrete variant.

Anvendelse og kompatibilitet

Bøjningen indgår i Viega Profipress G-systemet til gasinstallationer samt fyringsolie- og dieselolieledninger, herunder suge- og trykledninger. Systemet anvendes til naturgas, flaskegas, fyringsolie og dieselolie. Det kan bruges til kælder-, stige- og etageledninger i gasinstallationer og til olieinstallationer.

Pressfittingsystemet er beregnet til kobberrør iht. DIN EN 1057, herunder SANCO®, WICU® og cuprotherm®. Systemets fittingsortiment omfatter dimensionerne 12, 15, 18, 22, 28, 35, 42, 54 og 64 mm. Leverandørmaterialet angiver forskellige øvre dimensioner for olie- og dieselolieledninger: op til 35 mm i én systembeskrivelse og d12–54 i en anden.

Pressesamling og mærkning

Samlingen udføres med kold pressamlingsteknik og kræver ikke lodde- eller svejsesamlinger. SC-Contur gør en upresset samling synlig ved tæthedsprøvning. Forbindelsen er permanent og kraftoverførende. Viega beskriver anvendelse med elektrohydraulisk systempressværktøj og ledningsfrit akku-systempressværktøj.

Til gas-, fyringsolie- og dieselolieinstallationer angiver leverandøren, at fittings skal være mærket med gul firkant og gasmærkning. Mærkningen er angivet som Gas PN5 GT/1 og Gas MOP 5 / GT1.

Tekniske data og godkendelser

  • Rørdimension: 22 mm på begge sider; nominel diameter: DN20
  • Vinkel: 45°; antal presmuffer: 2
  • Materiale: kobber, Cu-DHP (CW024A); overflade: ubehandlet
  • Længde: 34 mm; reel arbejdslængde pr. tilslutning: 11 mm
  • Produktattributter angiver kontinuerlig middeltemperatur fra -25 °C til 110 °C samt maksimalt arbejdstryk på 16 bar ved 20 °C og 16 bar ved maksimal medietemperatur.
  • Leverandørens anvendelsesspecifikke systemdata angiver for gas- og flaskegas driftstemperatur fra -20 °C til +70 °C og maksimalt driftstryk på 0,5 MPa. Ved HTB-krav er dataene 650 °C i 30 minutter ved maksimalt 0,1 MPa (1 bar).
  • For fyringsolie og dieselolie angiver systemdata en maksimal driftstemperatur på 40 °C og et trykområde fra -0,05 til +0,5 MPa.
  • Leverandørmaterialet henviser til DVGW-TRGI 2008, DVGW-arbejdsblad VP 614 og GW 392. Systembeskrivelsen omfatter desuden gasser iht. DVGW-arbejdsblad G 260, gasinstallationer iht. DVGW-arbejdsblad G 600, flaskegas iht. DVGW-arbejdsblad G 5614, fyringsolie iht. DIN 51603-1 og dieselolie iht. DIN EN 590 samt byggemyndighedsgodkendelse Z-38.4-71.
  • DVGW-registreringsnummeret for Profipress G i dimensionerne d12–54 er DG-4550AU0070.
  • Produktnummer: 047512022. Typenummer: 345624. EAN: 4015211345624.

De generelle produktattributter og leverandørens anvendelsesspecifikke driftsdata angiver forskellige temperatur- og trykgrænser. De relevante driftsværdier afhænger af anvendelsen og fremgår af den tekniske dokumentation.

Øvrige produktegenskaber

Bøjningen er ikke reducerende eller excentrisk og har ikke udlufter, aftap, termisk isolering eller stopbuffer. Produktdata angiver ikke KIWA-certificering, VdS-kontrol eller FM-, LPCB-, UL- eller ULC-undersøgelse.

Specifikationer

  • Varenummer:
    047512022
  • EAN nummer:
    4015211345624
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    345624
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    2Stk
  • Bakker:
    V bakker
  • Diameter:
    22 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Ja
  • Grad:
    45 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    34.0 mm
  • Længde tilslutning 1:
    34.0 mm
  • Længde tilslutning 2:
    34.0 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Gas
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Cu-DHP (CW024A)
  • Materialekvalitet tilslutning 1:
    Cu-DHP (CW024A)
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN20
  • Nominel diameter tilslutning 1:
    DN20
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 2:
    Ubehandlet
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    11.0 mm
  • Reel arbejdslængde tilslutning 2:
    11.0 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    22mm
  • Rørdimension 2:
    22mm
  • Samling:
    Muffe
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    1-stykke
  • Udformning:
    Muffe/muffe
  • Udvendig rørdiameter tilslutning 2:
    22.0 mm
  • Udvendig rørdiameter tilslutning 1:
    22.0 mm
  • UL-undersøgelse:
    Nej
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Nej
  • Vinkel:
    45gr
  • Vinkel på bøjning:
    45.0 °
  • Zeta værdi:
    0.3
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
