Viega Profipress G bøjning, 90°, 22 mm, muffe/muffe

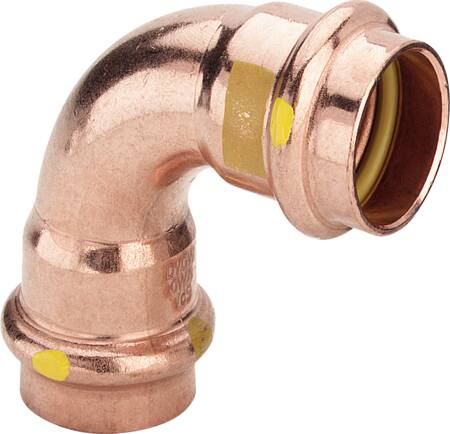

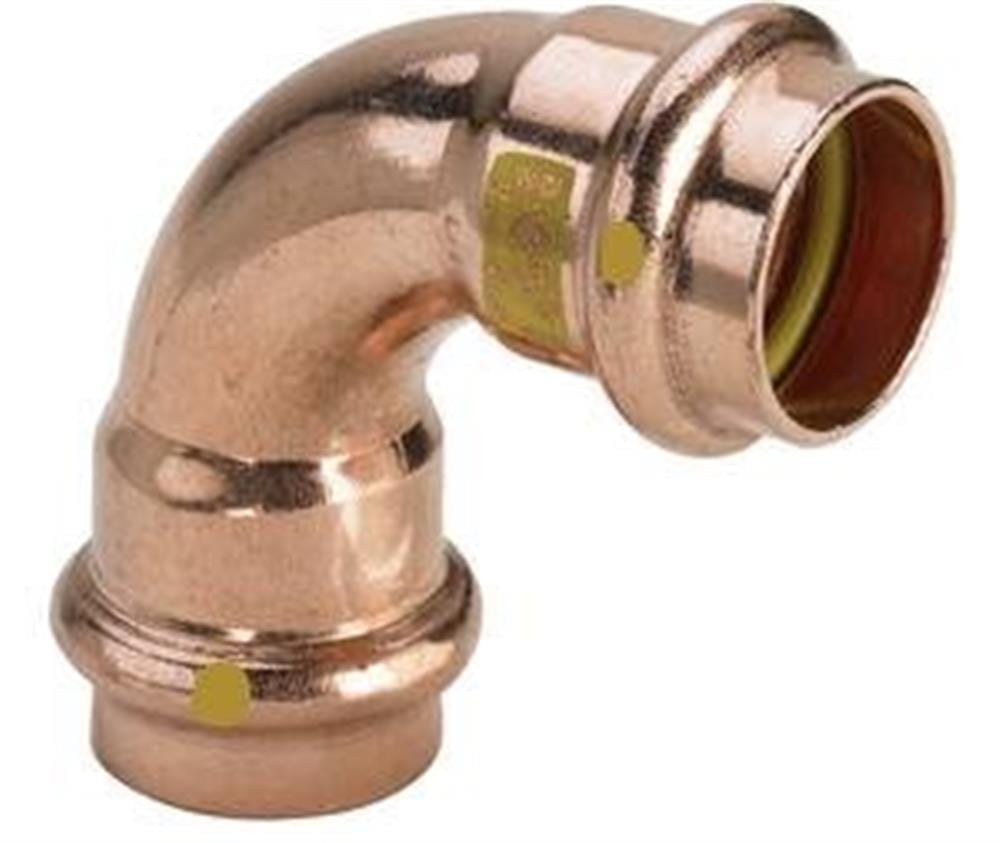

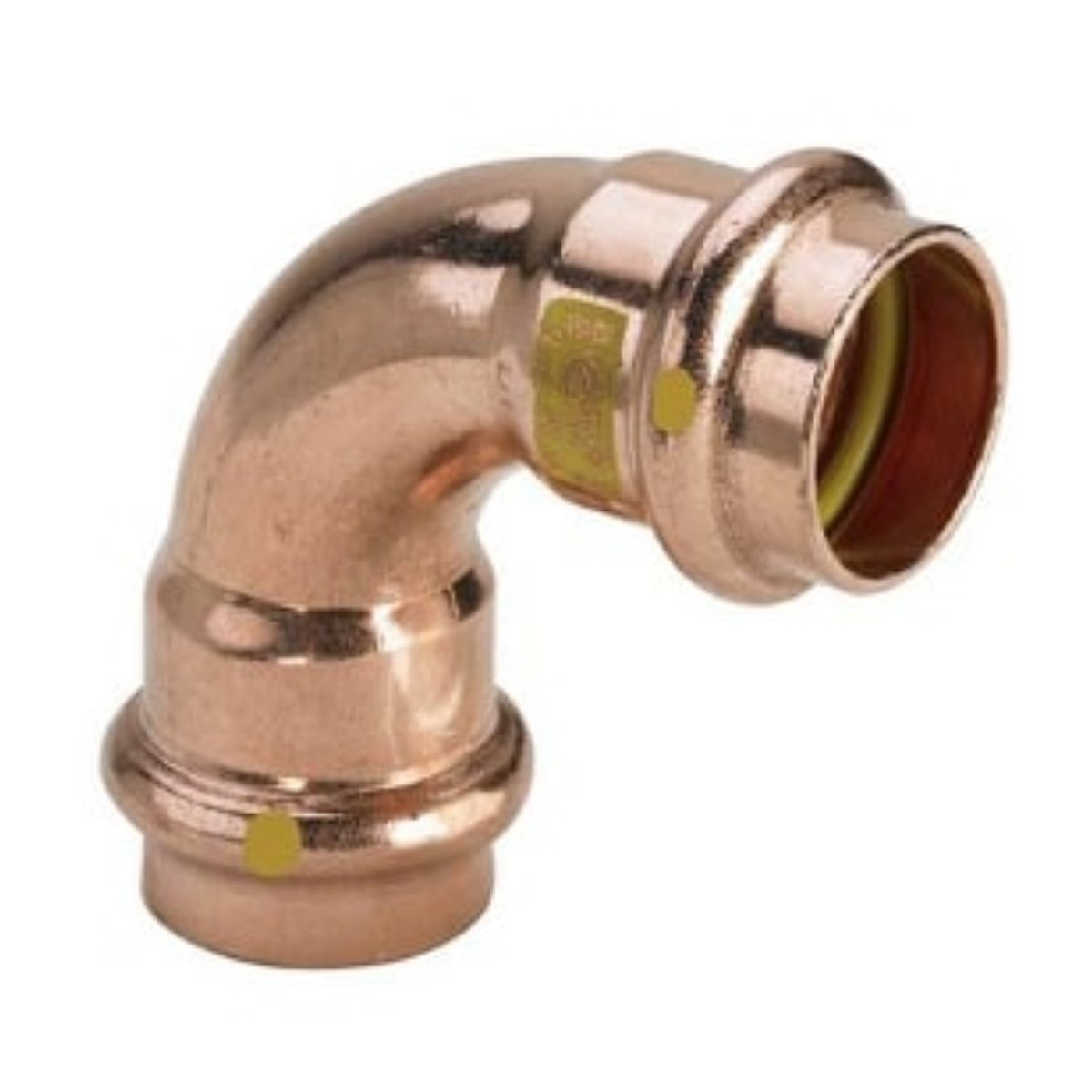

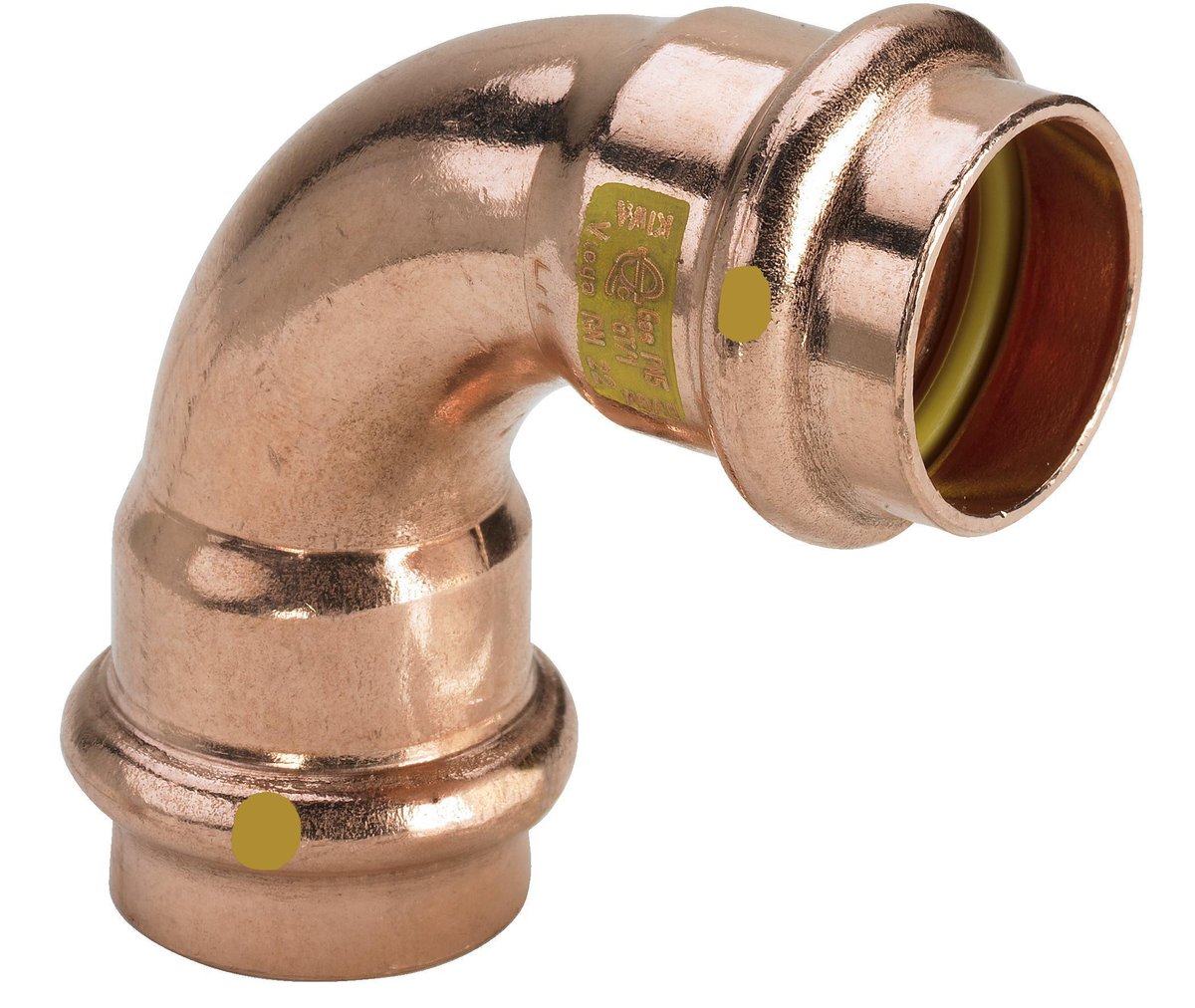

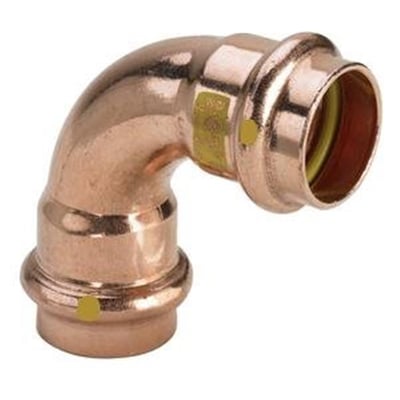

Viega Profipress G kobberbøjning på 90° med to 22 mm presmuffer, vist skråt med begge ender synlige.Viega Profipress G 90° kobberbøjning set fra en anden vinkel med åbne muffeender og gule markeringer.Viega Profipress G 90° kobberbøjning set tæt på med muffeåbningen og mærkningen på siden synlig.
PRISGARANTI
300+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11
GLS Erhverv49,00 kr.Onsdag d. 11/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11
Direkte levering149,00 kr.Tirsdag d. 10/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
Viega Profipress G kobberbøjning med 90° vinkel, 22 mm muffe/muffe og SC-Contur til gas-, fyringsolie- og dieselolieinstallationer. Læs mere…
  • Varenr.:
    047502022
  • EAN nr.:
    4015211345488
  • Typenr.:
    345488
pr. stk. inkl. moms
55,50 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Produktbeskrivelse

Viega Profipress G er en kobberbøjning med 90° vinkel og to 22 mm presmuffer. Bøjningen er 1-styks, har V-kontur og er forsynet med SC-Contur, som gør en upresset samling synlig ved tæthedsprøvning. Forbindelsen er trækfast og uadskillelig.

Pressamlingsteknikken samler rørene uden lodde- eller svejsesamlinger. Bøjningen har EPDM-tætningsmateriale og leveres med tætningsringe.

Anvendelse og kompatibilitet

Bøjningen indgår i Profipress G-systemet til gasinstallationer samt installationer med fyringsolie og dieselolie. Systemet kan også anvendes til suge- og trykledninger. Anvendelsesområderne omfatter naturgas, flaskegas, fyringsolie og dieselolie.

Systemet er beregnet til kobberrør iht. DIN EN 1057, herunder SANCO®, WICU® og cuprotherm®-rør. Profipress G-sortimentet omfatter fittingdimensioner på 12, 15, 18, 22, 28, 35, 42, 54 og 64 mm. Fyringsolie- og dieselolieledninger er i leverandørdata angivet til dimensioner op til 35 mm. Systemet omfatter kombinationer af kobber/kobber og kobber/rødgods.

Til gasinstallationer og fyrings- eller dieselolieledninger angiver leverandøren, at der skal anvendes Viega-kobber- og rødgods-pressfittings mærket med gul firkant og Gas PN5 GT/1. Systembeskrivelsen henviser til DVGW-TRGI 2008, DVGW-arbejdsblad VP 614 og kobberrør iht. DVGW-arbejdsblad GW 392. Anvendelse til fyringsolie henviser til DIN 51603-1, og dieselolie til DIN EN 590. DVGW-registreringsnummeret for Profipress G i dimensionerne 12–54 mm er DG-4550AU0070.

Montering og tekniske data

Forbindelsen etableres med elektrohydraulisk systempressværktøj eller ledningsfrit akku-systempressværktøj. Bøjningen er angivet til V-bakker. SC-Contur på presforbindelserne gør det muligt at opdage upressede fittings ved tæthedsprøvning.

  • Tilslutning: Pres system, muffe/muffe
  • Rørdiameter: 22 mm på begge tilslutninger
  • Nominel diameter: DN20 på begge tilslutninger
  • Vinkel: 90°
  • Materiale: Kobber, ubehandlet overflade
  • Tætningsmateriale: EPDM
  • Længde: 49,0 mm; tilslutningslængde: 49,4 mm pr. tilslutning
  • Reel arbejdslængde: 26,4 mm pr. tilslutning
  • Konturkode: V; SC-Contur ved begge tilslutninger
  • Zeta-værdi: 0,4
  • Angivet kontinuerligt temperaturområde for produktet: -25 °C til 110 °C
  • Angivet maksimalt arbejdstryk ved 20 °C: 16 bar; maksimalt driftstryk ved maksimal medietemperatur: 16 bar

De supplerende systemdata angiver for gas- og flaskegasinstallationer en driftstemperatur på -20 °C til +70 °C og et driftstryk på højst 0,5 MPa. Ved HTB-krav er betingelsen 650 °C i 30 minutter ved højst 0,1 MPa (1 bar). For fyringsolie- og dieselolieinstallationer er systemdataene angivet til en maksimal driftstemperatur på 40 °C og et driftstryk fra -0,05 til +0,5 MPa. De konkrete driftsbetingelser afhænger af anvendelsesområdet; leverandøren henviser til den tekniske dokumentation for de gældende temperatur- og trykgrænser.

Specifikationer

  • Varenummer:
    047502022
  • EAN nummer:
    4015211345488
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    345488
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    2Stk
  • Bakker:
    V bakker
  • Diameter:
    22 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Ja
  • Grad:
    90 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    49.0 mm
  • Længde tilslutning 1:
    49.4 mm
  • Længde tilslutning 2:
    49.4 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Kobber
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Andet
  • Materialekvalitet tilslutning 1:
    Andet
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN20
  • Nominel diameter tilslutning 1:
    DN20
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 2:
    Ubehandlet
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    26.4 mm
  • Reel arbejdslængde tilslutning 2:
    26.4 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    22mm
  • Rørdimension 2:
    22mm
  • Samling:
    Muffe
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    1-stykke
  • Udformning:
    Muffe/muffe
  • Udvendig rørdiameter tilslutning 2:
    22.0 mm
  • Udvendig rørdiameter tilslutning 1:
    22.0 mm
  • UL-undersøgelse:
    Nej
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Nej
  • Vinkel:
    90gr
  • Vinkel på bøjning:
    90.0 °
  • Zeta værdi:
    0.4
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
