Viega Profipress G gasbøjning, 45°, 22 mm, muffe/nippel

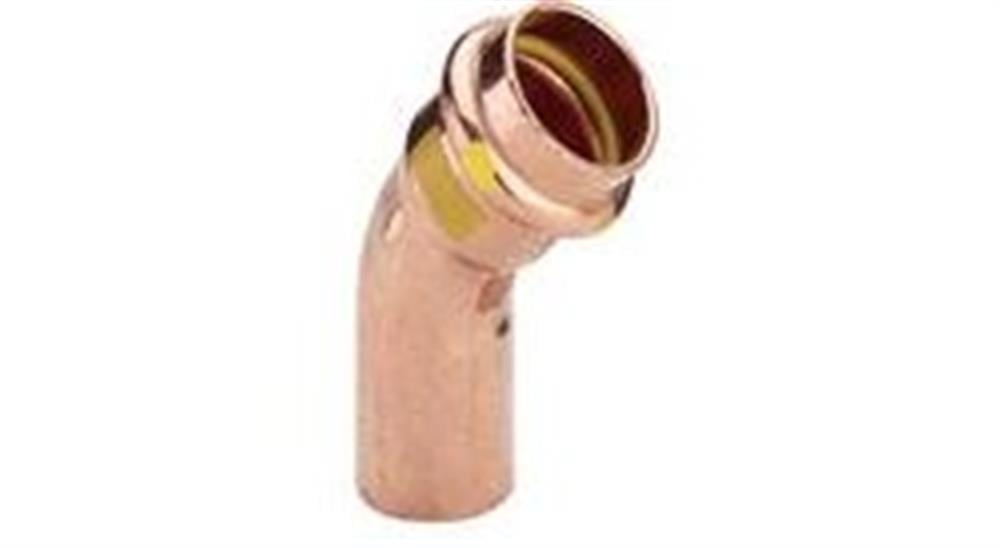

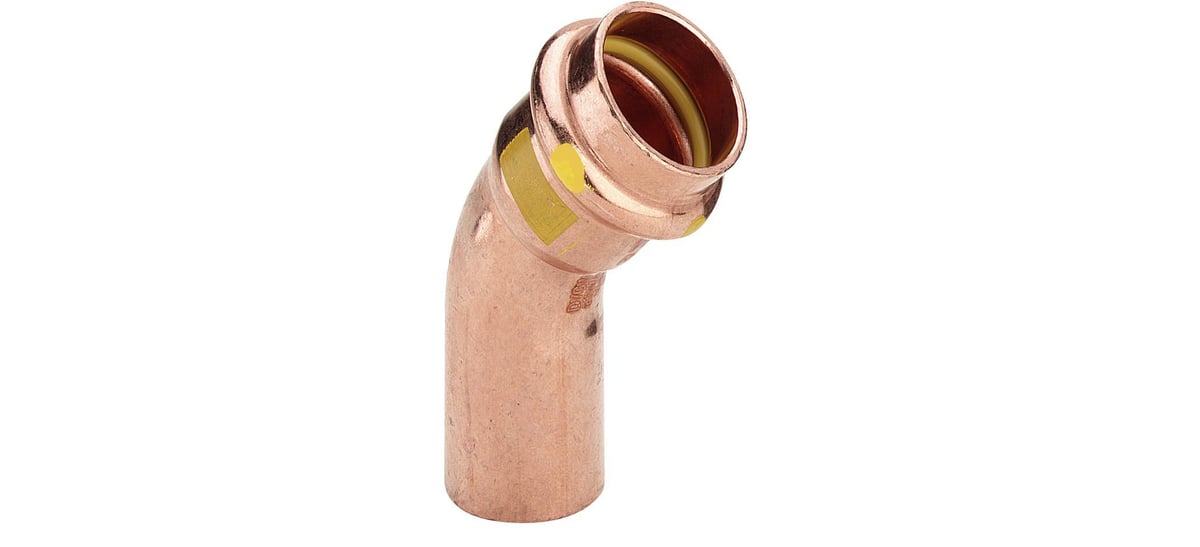

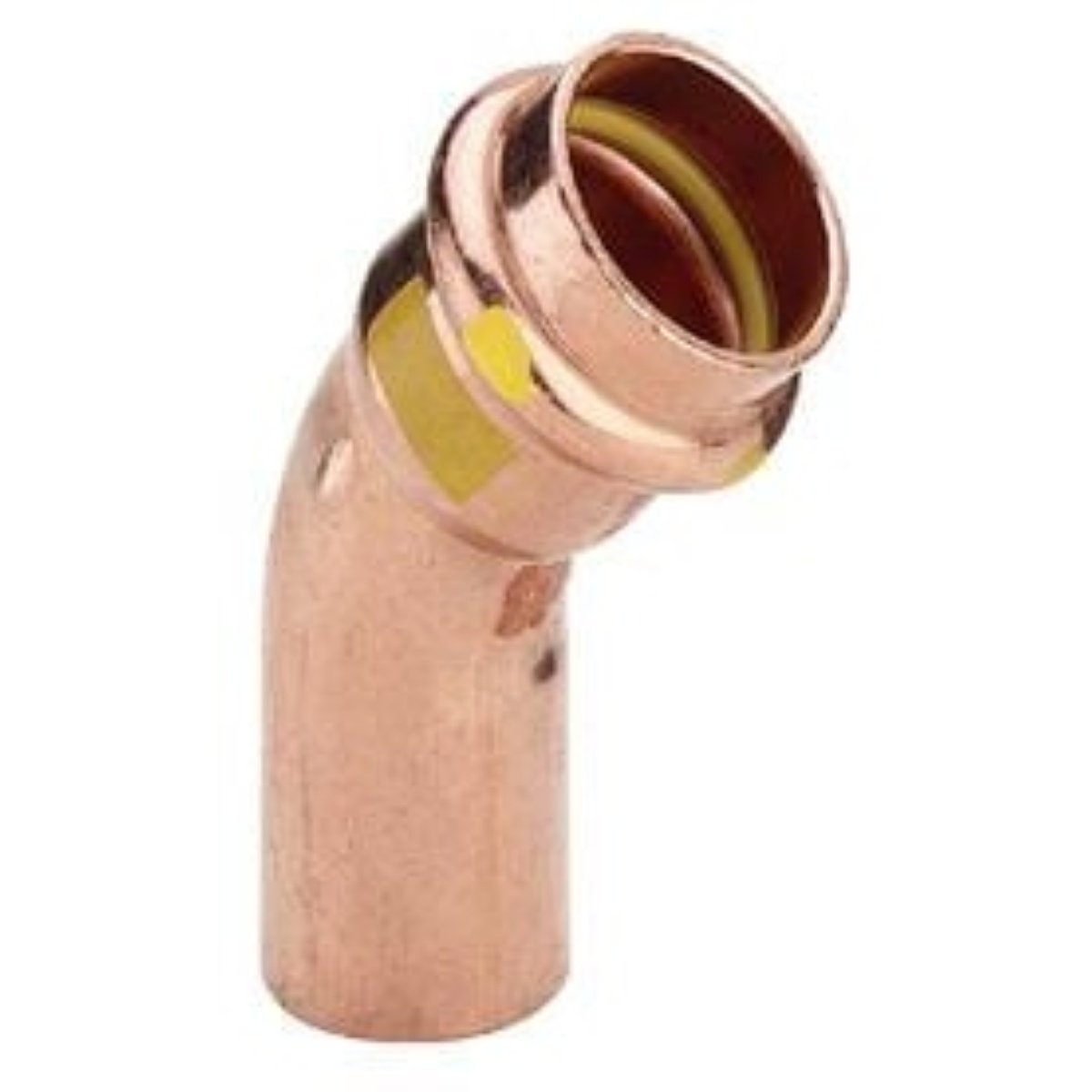

Viega Profipress G gasbøjning i kobber, 45° med muffe og nippel til 22 mm rør, set skråt forfra.Viega Profipress G gasbøjning i kobber set tættere på, med den åbne muffe øverst og røret nedad.Viega Profipress G gasbøjning i kobber set skråt forfra; den gule markering ved muffen er tydelig.
PRISGARANTI
100+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 25/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 25/11
GLS Erhverv49,00 kr.Onsdag d. 25/11
GLS Hjemmelevering59,00 kr.Onsdag d. 25/11
Direkte levering149,00 kr.Tirsdag d. 24/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 24/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
Viega Profipress G kobberbøjning med SC-Contur til 22 mm rør. 45° muffe/nippel med pressamling til gas samt fyrings- og dieselolieledninger. Læs mere…
  • Varenr.:
    047511022
  • EAN nr.:
    4015211345693
  • Typenr.:
    345693
pr. stk. inkl. moms
47,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Viega Profipress G er en 45° bøjning i kobber til 22 mm rør. Den har muffe/nippel-udformning med indstik på den ene side og pressystem på den anden. Fittingen er beregnet til installationer med gas samt fyrings- og dieselolie.

  • 1-stykke bøjning med 45° vinkel
  • Rørdimension: 22 mm på begge tilslutninger, DN20
  • Materiale: kobber, ubehandlet
  • Tætningsmateriale: EPDM; tætningsringe/pakninger medfølger i fittingen
  • Konturkoder: V samt SC på tilslutningerne
  • Til presning med V-bakker
  • Trækfast forbindelse
  • Ikke reducerende eller excentrisk

Anvendelse

Profipress G-systemet kan anvendes til naturgas, flaskegas, fyringsolie og dieselolie. Det omfatter også suge- og trykledninger til fyrings- og dieselolie. Produktbeskrivelsen angiver anvendelse til fyrings- og dieselolieledninger op til 35 mm.

Systemet er beregnet til kobberrør, der opfylder DIN EN 1057, herunder SANCO®-, WICU®- og cuprotherm®-rør. Sortimentet omfatter fittingdimensioner på 12, 15, 18, 22, 28, 35, 42, 54 og 64 mm. Systembeskrivelsen angiver også størrelser på 12–54 mm samt en XL-størrelse på 64 mm.

Pressamling og systemfunktioner

Fittingen samles med presseteknik uden lodde- eller svejsesamlinger. SC-Contur gør en upresset samling synlig ved tæthedsprøvning. Viega beskriver systemet som en formstabil, uadskillelig og kraftoverførende rørforbindelse. Samlingen kan etableres med elektrohydraulisk eller ledningsfrit akku-systempressværktøj.

Profipress G-systemet omfatter forbindelser i kobber/kobber og kobber/rødgods. Produktbeskrivelsen angiver, at fittings til de nævnte gas-, fyringsolie- og dieselolieinstallationer skal være markeret med gul firkant og gasmærkning. Mærkningen er angivet som Gas PN5 GT/1 i produktteksten og Gas MOP 5 / GT1 i den supplerende systembeskrivelse.

Mål og tekniske data

  • Længde: 34 mm
  • Længde tilslutning 1: 34 mm
  • Længde tilslutning 2: 35,5 mm
  • Reel arbejdslængde tilslutning 2: 23 mm
  • Zeta-værdi: 0,3
  • Angivet kontinuerligt temperaturområde: -25 °C til 110 °C
  • Angivet maksimalt arbejdstryk ved 20 °C: 16 bar
  • Angivet maksimalt driftstryk ved maksimal medietemperatur: 16 bar

De generelle produktattributter angiver ovenstående temperatur- og trykværdier. For de konkrete anvendelser angiver systemdokumentationen gas- og flaskegasinstallationer ved -20 °C til +70 °C og et maksimalt driftstryk på 0,5 MPa. Ved HTB-krav er værdien 650 °C i 30 minutter ved maksimalt 0,1 MPa (1 bar). For fyringsolie- og dieselolieinstallationer angives en maksimal driftstemperatur på 40 °C og et tryk fra -0,05 til +0,5 MPa. De gældende driftsgrænser afhænger af anvendelsen og fremgår af den tekniske dokumentation.

Standarder og godkendelser

Systembeskrivelsen angiver kobberrør efter DIN EN 1057 og DVGW-arbejdsblad GW 392. Gasinstallationer er beskrevet efter DVGW-TRGI 2008 og DVGW-arbejdsblad G 600; gasarterne henføres til DVGW-arbejdsblad G 260. Systembeskrivelsen nævner desuden DVGW-arbejdsblad VP 614 og flaskegas efter DVFG-TRF 2012 samt DVGW-arbejdsblad G 5614. Fyringsolie er angivet efter DIN 51603-1, og dieselolie efter DIN EN 590. DVGW-registreringsnummeret for Profipress G i størrelserne 12–54 mm er DG-4550AU0070; for XL-størrelsen 64 mm er det DG-8531BR0258.

Specifikationer

  • Varenummer:
    047511022
  • EAN nummer:
    4015211345693
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    345693
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    1Stk
  • Bakker:
    V bakker
  • Diameter:
    22 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Ja
  • Grad:
    45 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    34.0 mm
  • Længde tilslutning 1:
    34.0 mm
  • Længde tilslutning 2:
    35.5 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale:
    Gas
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Andet
  • Materialekvalitet tilslutning 1:
    Andet
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN20
  • Nominel diameter tilslutning 1:
    DN20
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 2:
    Ubehandlet
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 2:
    23.0 mm
  • Ring stivhedsklasse:
    Andet
  • Rørdimension 1:
    22mm
  • Rørdimension 2:
    22mm
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Indstik
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    1-stykke
  • Udformning:
    Muffe/nippel
  • Udvendig rørdiameter tilslutning 2:
    22.0 mm
  • Udvendig rørdiameter tilslutning 1:
    22.0 mm
  • UL-undersøgelse:
    Nej
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Nej
  • Vinkel:
    45gr
  • Vinkel på bøjning:
    45.0 °
  • Zeta værdi:
    0.3
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
