Beskrivelse
Produktbeskrivelse

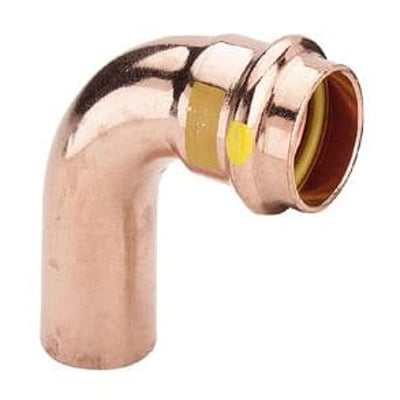

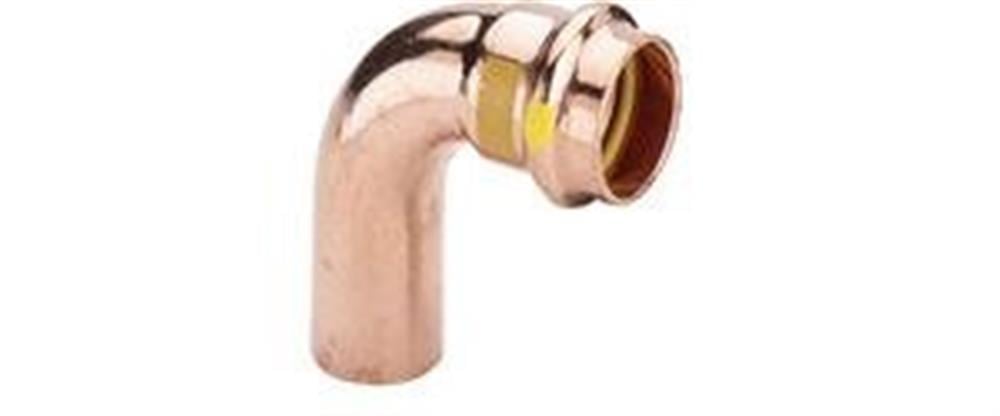

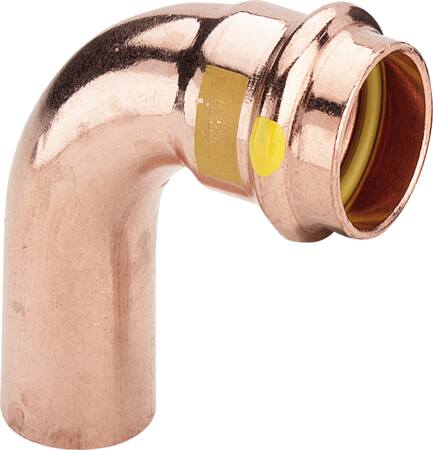

Viega Profipress G er en 90° kobberbøjning med muffe/nippel til 22 mm rør. Fittingen har pressamlingsteknik og SC-Contur, som gør en upresset samling synlig ved tæthedsprøvning. Forbindelsen er trækfast og uadskillelig. Koldsamlingsteknikken etablerer forbindelsen uden lodde- eller svejsesamlinger.
Anvendelse og kompatibilitet
Bøjningen indgår i Viega Profipress G-kobberrørsamlingssystem til naturgas, flaskegas, fyringsolie og dieselolie. Systemet anvendes også til suge- og trykledninger. Til fyrings- og dieselolieledninger er fittingdimensioner op til 35 mm angivet. Profipress G-serien omfatter dimensionerne 12, 15, 18, 22, 28, 35, 42, 54 og 64 mm.
Systemet er beregnet til kobberrør efter DIN EN 1057, herunder SANCO®, WICU® og cuprotherm®-rør. Beskrivelserne angiver også anvendelse af kobber/rødgods- og kobber/kobberforbindelser. Systemet er beskrevet til gasinstallationer efter DVGW-TRGI 2008 og DVGW-arbejdsblad VP 614 samt med kobberrør efter DVGW-arbejdsblad GW 392. Anvendelser omfatter gasser efter DVGW G 260, gasinstallationer efter DVGW G 600 og DVFG-TRF 2012, flaskegas i gasfasen efter DVGW G 5614, fyringsolie efter DIN 51603-1 og dieselolie efter DIN EN 590. For dieselolieledninger som suge- og trykledninger er godkendelse Z-38.4-71 nævnt i systembeskrivelsen.
Til gas-, fyringsolie- og dieselolieinstallationer angiver produktbeskrivelsen, at Viega kobber- og rødgods-pressfittings skal være mærket med gul firkant og Gas PN5 GT/1. En supplerende systembeskrivelse angiver mærkningen Gas MOP 5 / GT1. Den samme systembeskrivelse angiver DVGW-registreringsnummer DG-4550AU0070 for Profipress G i dimensionerne 12–54 mm.
Tekniske oplysninger
- Materiale: kobber; overfladebehandling og overfladebeskyttelse: ubehandlet.
- Form: bøjning, 90°; udformning: muffe/nippel; type: 1-stykke.
- Rørdimension: 22 mm på begge sider; nominel diameter: DN20 på begge sider.
- Tilslutning: indstik og pressystem; én presmuffe; V-kontur og V-bakker.
- Tætningsmaterialet er angivet som EPDM i produktattributterne. Den supplerende systembeskrivelse angiver HNBR, gul.
- Samlet længde: 49,0 mm. Længde tilslutning 1: 50,9 mm; længde tilslutning 2: 49,4 mm. Reel arbejdslængde: 26,4 mm ved begge tilslutninger.
- Kontinuerlig middeltemperatur: -25 °C til 110 °C. Produktattributterne angiver maksimalt arbejdstryk på 16 bar ved 20 °C og 16 bar ved maksimal medietemperatur.
- Systembeskrivelsen angiver desuden for gas- og flaskegasinstallationer en driftstemperatur på -20 °C til +70 °C og et maksimalt driftstryk på 0,5 MPa. Ved HTB-krav er værdien angivet til 650 °C i 30 minutter ved maksimalt 0,1 MPa (1 bar). For fyringsolie- og dieselolieinstallationer er driftstemperaturen angivet til maksimalt 40 °C og driftstrykket fra -0,05 til +0,5 MPa.
- Zeta-værdi: 0,4. Fittingen er ikke excentrisk eller reducerende og har ikke udlufter eller aftap.
Værktøj og produktdata
Systembeskrivelsen angiver anvendelse med elektrohydraulisk systempressværktøj eller ledningsfrit akku-systempressværktøj. Produktnummer: 047501022. Typenummer: 345556. EAN: 4015211345556. Oprindelsesland angivet i supplerende produktdata: Tyskland.
Specifikationer
-
Varenummer:047501022
-
EAN nummer:4015211345556Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:345556Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Afdækket:Nej
-
Antal presmuffer:1Stk
-
Bakker:V bakker
-
Diameter:22 mm
-
Excentrisk:Nej
-
FM-undersøgelse:Nej
-
Form:Bøjning
-
Gastilladelse QA:Ja
-
Grad:90 °
-
Hovedfarve fitting:Andet
-
KIWA certificeret:Nej
-
Kontur kode:V
-
Kontur kode tilslutning 1:SC
-
Kontur kode tilslutning 2:SC
-
Længde:49.0 mm
-
Længde tilslutning 1:50.9 mm
-
Længde tilslutning 2:49.4 mm
-
LPCB-undersøgelse:Nej
-
Maks. driftstryk ved maks. medietemperatur:16.0 bar
-
Maksimal arbejdstryk ved 20 gr.C:16.0 bar
-
Maksimal middeltemperatur (kontinuerlig):110.0 °C
-
Materiale:Kobber
-
Materiale tilslutning 1:Kobber
-
Materiale tilslutning 2:Kobber
-
Materialekvalitet tilslutning 2:Andet
-
Materialekvalitet tilslutning 1:Andet
-
Med aftap:Nej
-
Med stopbuffer:Nej
-
Med tætningsringe / pakninger:Ja
-
Med trermisk isolering:Nej
-
Med udlufter:Nej
-
Minimal mellemtemperatur (kontinuerlig):-25.0 °C
-
Nominel diameter tilslutning 2:DN20
-
Nominel diameter tilslutning 1:DN20
-
Overfladebehandling tilslutning 1:Ubehandlet
-
Overfladebehandling tilslutning 2:Ubehandlet
-
Overfladebeskyttelse tilslutning 1:Ubehandlet
-
Overfladebeskyttelse tilslutning 2:Ubehandlet
-
Reducerende:Nej
-
Reel arbejdslængde tilslutning 1:26.4 mm
-
Reel arbejdslængde tilslutning 2:26.4 mm
-
Ring stivhedsklasse:Andet
-
Rørdimension 1:22mm
-
Rørdimension 2:22mm
-
Systembundet:Ja
-
Tætningsmateriale:EPDM
-
Tilslutning (1):Indstik
-
Tilslutning 2:Pres system
-
Trækfast:Ja
-
Type:1-stykke
-
Udformning:Muffe/nippel
-
Udvendig rørdiameter tilslutning 2:22.0 mm
-
Udvendig rørdiameter tilslutning 1:22.0 mm
-
UL-undersøgelse:Nej
-
ULC-farve:Nej
-
VdS-kontrolleret:Nej
-
Vinkel:90gr
-
Vinkel på bøjning:90.0 °
-
Zeta værdi:0.4
-
Serie:Profipress
-
Producent/forhandler:Viega
