Beskrivelse
Produktbeskrivelse

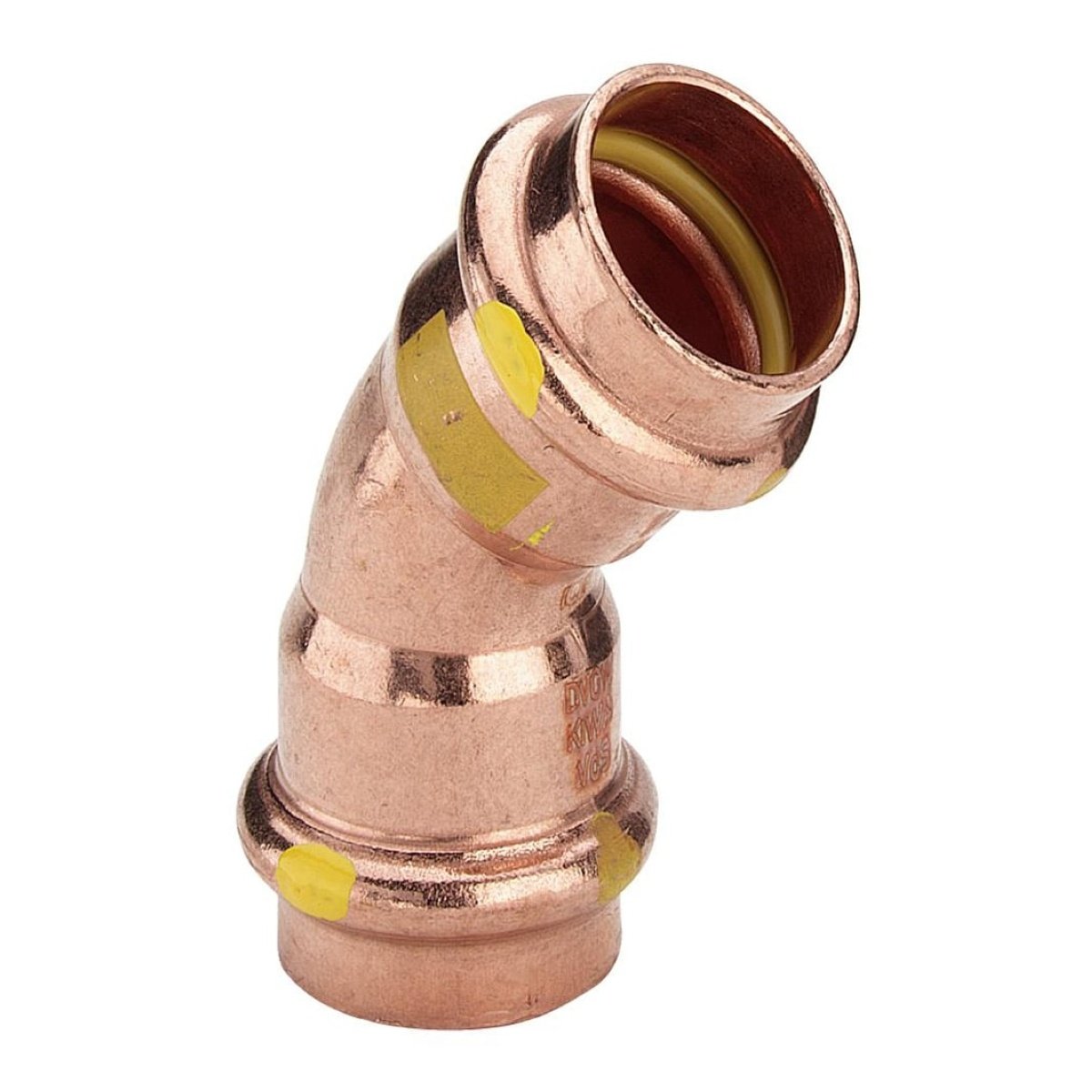

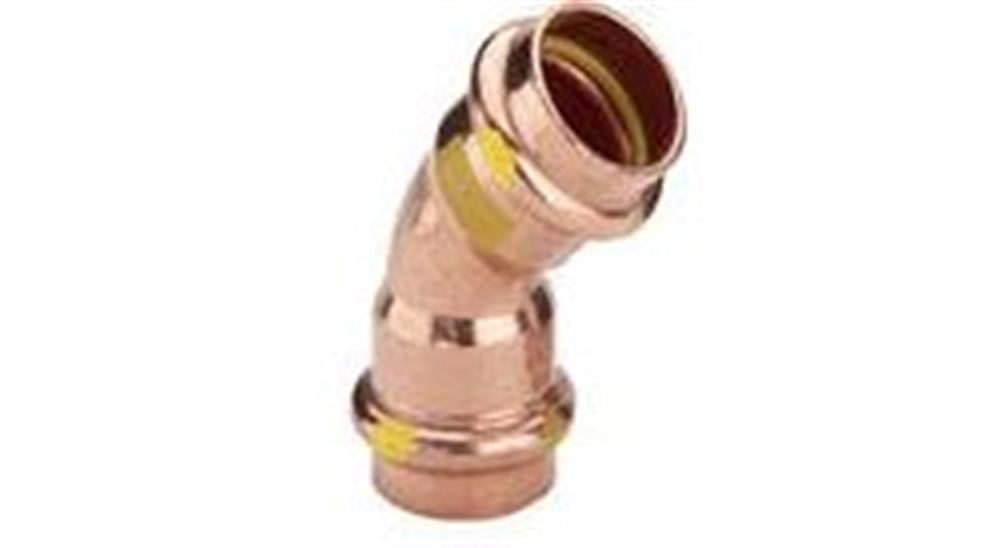

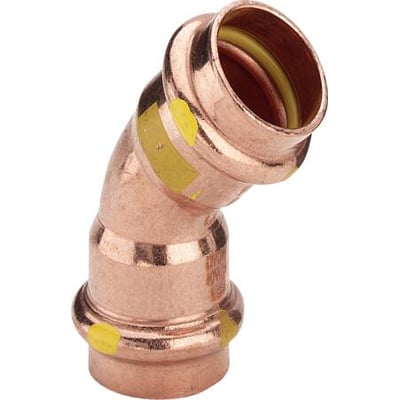

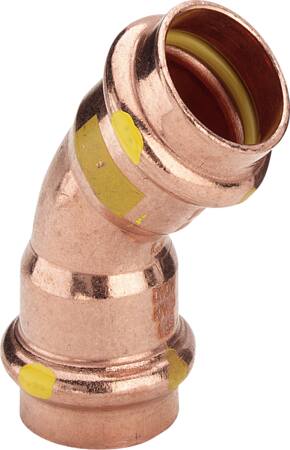

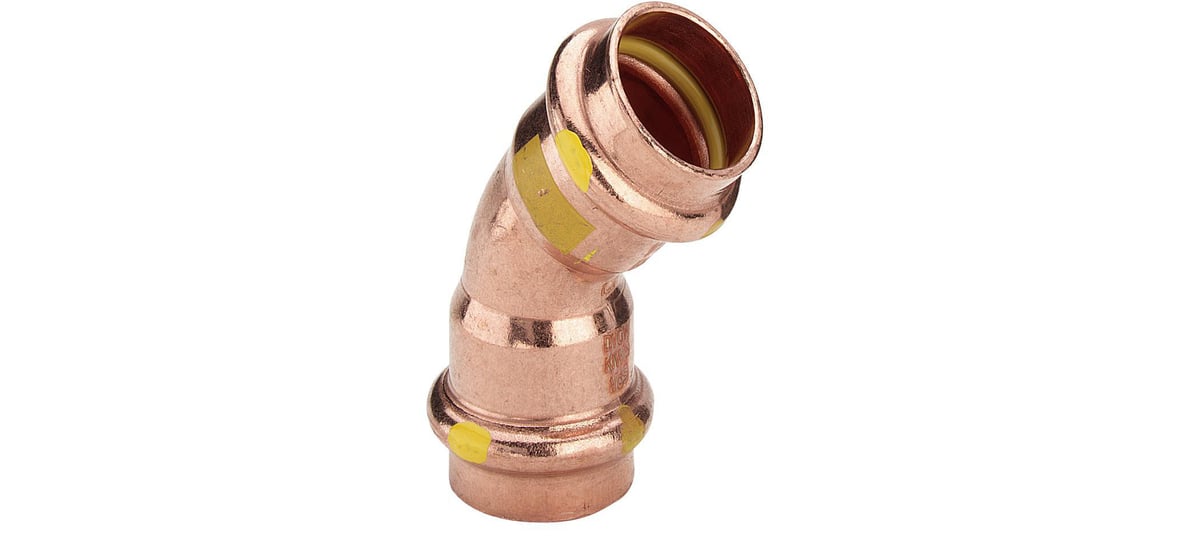

Viega Profipress G er en 45° kobberbøjning med to 28 mm muffe/muffe-pressforbindelser. Den indgår i et kobberrørsamlingssystem til gasinstallationer samt fyringsolie- og dieselolieledninger, herunder suge- og trykledninger.
Pressamlingsteknikken samler rørene uden lodde- eller svejsesamlinger. Forbindelsen er trækfast og uadskillelig, når den er presset korrekt.
Anvendelse og kompatibilitet
Profipress G-serien kan anvendes til naturgas, flaskegas, fyringsolie og dieselolie. Bøjningen passer til kobberrør iht. DIN EN 1057, herunder SANCO®-, WICU®- og cuprotherm®-rør. Til fyrings- og dieselolieledninger er serieoplysningerne angivet for dimensioner op til 35 mm.
- Anvendelser: naturgas, flaskegas, fyringsolie og dieselolie
- Egnet til suge- og trykledninger
- Rørdimensioner i Profipress G-sortimentet: 12, 15, 18, 22, 28, 35, 42, 54 og 64 mm
- Systemet omfatter forbindelser i kobber/kobber og kobber/rødgods
- Til installationen anvendes elektrohydraulisk eller ledningsfrit akku-systempressværktøj
Tekniske data
- Form: 45° bøjning, 1-stykke
- Tilslutninger: 2 muffe-/pressforbindelser, 28 mm
- Nominel diameter: DN25 ved begge tilslutninger
- Presskontur: V; konturkode for tilslutningerne: SC
- Materiale: kobber, kvalitet Cu-DHP (CW024A)
- Overflade: ubehandlet
- Tætningsmateriale: EPDM; pakninger er inkluderet
- Længde: 36 mm; reel arbejdslængde ved hver tilslutning: 12 mm
- Zeta-værdi: 0,2
- Produktattributterne angiver et kontinuerligt temperaturområde fra -25 °C til 110 °C samt et maksimalt arbejdstryk på 16 bar ved 20 °C og ved maksimal medietemperatur
SC-Contur og pressamling
Profipress G-fittings har SC-Contur, som gør upressede samlinger synlige ved tæthedsprøvning. For serien er det angivet, at upressede fittings kan registreres ved vandprøvning fra 0,1 til 0,65 MPa og ved tør tæthedsprøvning med trykluft eller inerte gasser fra 22 hPa til 0,3 MPa.
Godkendelser og mærkning
Serieoplysningerne angiver anvendelse med kobberrør iht. DIN EN 1057 og DVGW-arbejdsblad GW 392. Gasinstallationer er beskrevet iht. DVGW-TRGI 2008 og DVGW-arbejdsblad G 600. Flaskegas i gasfasen til husholdning og industri er angivet iht. DVGW-arbejdsblad G 5614 og DVFG-TRF 2012. Fyringsolieledninger er angivet iht. DIN 51603-1, og dieselolieledninger til suge- og trykdrift iht. DIN EN 590 samt den almene byggemyndighedsgodkendelse Z-38.4-71.
- Profipress G i dimensionerne 12–54 mm: DVGW-registreringsnummer DG-4550AU0070
- Profipress G XL i dimension 64 mm: DVGW-registreringsnummer DG-8531BR0258
- Til de beskrevne gas-, fyringsolie- og dieselolieinstallationer angives fittings med gul firkant og mærkning Gas PN5 GT/1. Serieoplysninger angiver også mærkningen Gas MOP 5 / GT1.
Driftsbetingelser angivet for serien
De supplerende serieoplysninger angiver for gas- og flaskegasinstallationer en drifts- og omgivelsestemperatur fra -20 °C til +70 °C og et maksimalt driftstryk på 0,5 MPa. Ved HTB-krav er betingelsen angivet til 650 °C i 30 minutter ved maksimalt 0,1 MPa (1 bar). For fyringsolie- og dieselolieinstallationer er driftstemperaturen angivet til maksimalt 40 °C og driftstrykket fra -0,05 til +0,5 MPa. De konkrete maksimumværdier afhænger af anvendelsesområdet og fremgår af den tekniske dokumentation.
Specifikationer
-
Varenummer:047512028
-
EAN nummer:4015211345631Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:345631Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Afdækket:Nej
-
Antal presmuffer:2Stk
-
Bakker:V bakker
-
Diameter:28 mm
-
Excentrisk:Nej
-
FM-undersøgelse:Nej
-
Form:Bøjning
-
Gastilladelse QA:Ja
-
Grad:45 °
-
Hovedfarve fitting:Andet
-
KIWA certificeret:Nej
-
Kontur kode:V
-
Kontur kode tilslutning 1:SC
-
Kontur kode tilslutning 2:SC
-
Længde:36.0 mm
-
Længde tilslutning 1:36.0 mm
-
Længde tilslutning 2:36.0 mm
-
LPCB-undersøgelse:Nej
-
Maks. driftstryk ved maks. medietemperatur:16.0 bar
-
Maksimal arbejdstryk ved 20 gr.C:16.0 bar
-
Maksimal middeltemperatur (kontinuerlig):110.0 °C
-
Materiale:Gas
-
Materiale tilslutning 1:Kobber
-
Materiale tilslutning 2:Kobber
-
Materialekvalitet tilslutning 2:Cu-DHP (CW024A)
-
Materialekvalitet tilslutning 1:Cu-DHP (CW024A)
-
Med aftap:Nej
-
Med stopbuffer:Nej
-
Med tætningsringe / pakninger:Ja
-
Med trermisk isolering:Nej
-
Med udlufter:Nej
-
Minimal mellemtemperatur (kontinuerlig):-25.0 °C
-
Nominel diameter tilslutning 2:DN25
-
Nominel diameter tilslutning 1:DN25
-
Overfladebehandling tilslutning 1:Ubehandlet
-
Overfladebehandling tilslutning 2:Ubehandlet
-
Overfladebeskyttelse tilslutning 1:Ubehandlet
-
Overfladebeskyttelse tilslutning 2:Ubehandlet
-
Reducerende:Nej
-
Reel arbejdslængde tilslutning 1:12.0 mm
-
Reel arbejdslængde tilslutning 2:12.0 mm
-
Ring stivhedsklasse:Andet
-
Rørdimension 1:28mm
-
Rørdimension 2:28mm
-
Samling:Muffe
-
Systembundet:Ja
-
Tætningsmateriale:EPDM
-
Tilslutning (1):Pres system
-
Tilslutning 2:Pres system
-
Trækfast:Ja
-
Type:1-stykke
-
Udformning:Muffe/muffe
-
Udvendig rørdiameter tilslutning 2:28.0 mm
-
Udvendig rørdiameter tilslutning 1:28.0 mm
-
UL-undersøgelse:Nej
-
ULC-farve:Nej
-
VdS-kontrolleret:Nej
-
Vinkel:45gr
-
Vinkel på bøjning:45.0 °
-
Zeta værdi:0.2
-
Serie:Profipress
-
Producent/forhandler:Viega
