Viega Profipress G bøjning, 45°, 28 mm, kobber/blank, 345709

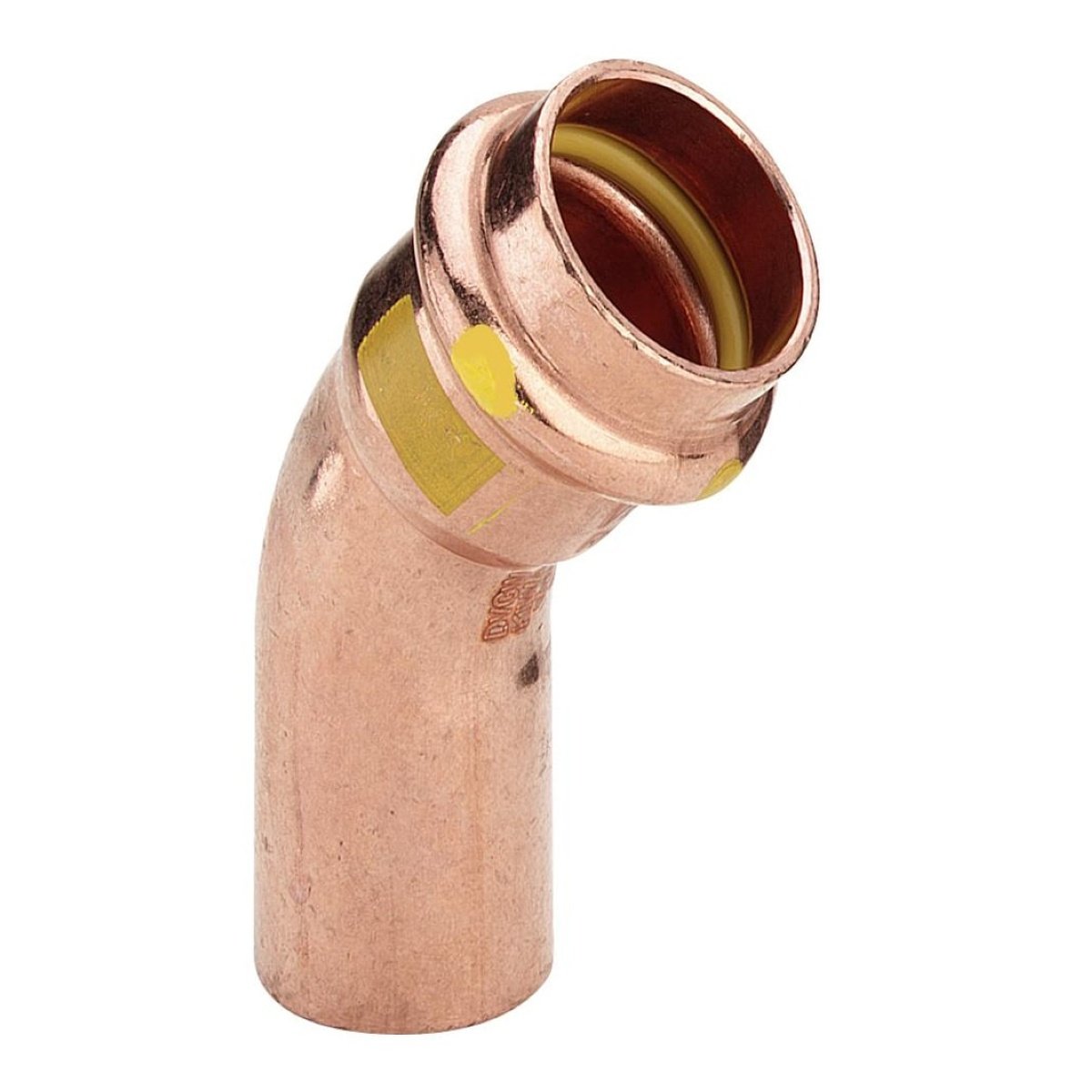

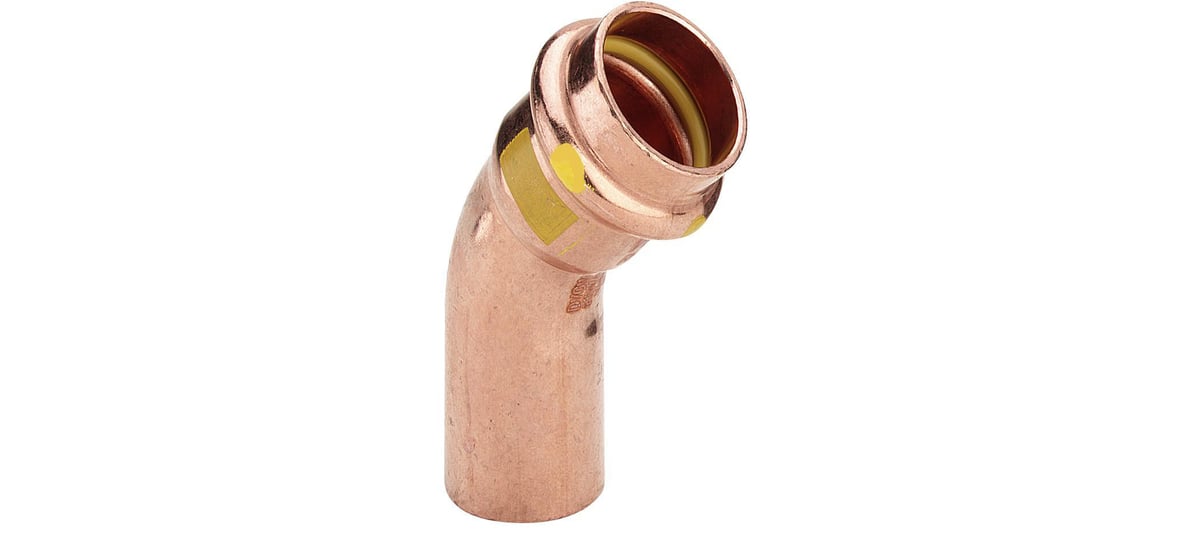

Viega Profipress G-bøjning i kobber, 45° til 28 mm rør, set skråt med den åbne tilslutning øverst.
PRISGARANTI
20+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 11/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 11/11
GLS Erhverv49,00 kr.Onsdag d. 11/11
GLS Hjemmelevering59,00 kr.Onsdag d. 11/11
Direkte levering149,00 kr.Tirsdag d. 10/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 10/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Viega
Viega Profipress G-bøjning i kobber til 28 mm rør. Pressesamling med SC-Contur til gas-, fyringsolie- og dieselolieinstallationer. Læs mere…
  • Varenr.:
    047511028
  • EAN nr.:
    4015211345709
  • Typenr.:
    345709
pr. stk. inkl. moms
138,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Viega Profipress G-bøjning

Denne 45° bøjning er en del af Viega Profipress G-systemet og har press-samling med SC-Contur. Den er udført i kobber og beregnet til kobberrør med en udvendig diameter på 28 mm. Samlingen etableres med kold press-samlingsteknik uden lodde- eller svejsesamlinger. Profipress G-forbindelser er faste, trækfaste rørforbindelser.

  • Form: 1-stykke bøjning, 45°
  • Rørdiameter: 28 mm ved begge tilslutninger
  • Nominel diameter: DN25 ved begge tilslutninger
  • Tilslutning 1: indstik; tilslutning 2: pres-system
  • Konturkode: V; SC-kontur ved begge tilslutninger
  • Længde: 36 mm; tilslutningslængder: 36 mm og 40 mm; reel arbejdslængde ved tilslutning 2: 24 mm
  • Materiale: kobber ved begge tilslutninger; overflade ubehandlet
  • Tætningsring medfølger. Produktattributterne angiver EPDM som tætningsmateriale.
  • Zeta-værdi: 0,2
  • Produktnummer: 047511028; typebetegnelse: 345709; EAN: 4015211345709

Anvendelse og kompatibilitet

Profipress G anvendes til gasinstallationer samt fyringsolie- og dieselolieledninger. Systemet omfatter installationer til naturgas og flaskegas samt suge- og trykledninger til fyringsolie og dieselolie. Flaskegas er angivet til gasfasen ved husholdnings- og industrielle anvendelser. Bøjningen er beregnet til kobberrør, der opfylder DIN EN 1057, herunder SANCO®, WICU® og cuprotherm®.

Leverandørmaterialet angiver fittingsdimensioner på 12, 15, 18, 22, 28, 35, 42, 54 og 64 mm. Den generelle systembeskrivelse angiver fyringsolie- og dieselolieanvendelse for dimensionerne 12–54 mm, mens den øvrige produktbeskrivelse angiver anvendelse til disse ledninger op til 35 mm. Denne bøjning er 28 mm.

  • Gas: gasser iht. DVGW-arbejdsseddel G 260 og gasinstallationer iht. DVGW-TRGI 2008 (G 600) samt DVFG-TRF 2012
  • Flaskegas i gasfasen: DVGW-arbejdsseddel G 5614
  • Fyringsolie: iht. DIN 51603-1
  • Dieselolie som suge- og trykledning: iht. DIN EN 590 og den almene byggemyndighedsgodkendelse Z-38.4-71
  • Kobberrør: iht. DIN EN 1057 og DVGW-arbejdsseddel GW 392

SC-Contur og systemoplysninger

SC-Contur gør en fitting, der ikke er blevet presset, synlig ved tæthedsprøvning. Systembeskrivelsen angiver, at SC-Contur opfylder kravene i DVGW-arbejdsseddel G 5614, punkt 4.4.1. Ved tæthedsprøvning med vand registreres upressede fittings i trykområdet 0,1–0,65 MPa. Ved tør tæthedsprøvning med trykluft eller inerte gasser er området 22 hPa–0,3 MPa.

Systemet kan samles med elektrohydraulisk systempressværktøj eller ledningsfrit, batteridrevet systempressværktøj. Kobber/rødgods- og kobber/kobber-materialekombinationer indgår i systemets fittingsortiment.

  • Produktattributterne angiver et kontinuerligt temperaturområde fra −25 °C til +110 °C.
  • Produktattributterne angiver et maksimalt arbejdstryk på 16 bar ved 20 °C og 16 bar ved maksimal medietemperatur.
  • Systembeskrivelsen angiver for gas- og flaskegasinstallationer en driftstemperatur på −20 °C til +70 °C og et maksimalt driftstryk på 0,5 MPa.
  • Ved HTB-krav angives 650 °C i 30 minutter ved maksimalt 0,1 MPa (1 bar).
  • For fyringsolie- og dieselolieinstallationer angives en maksimal driftstemperatur på 40 °C og et driftstryk fra −0,05 til +0,5 MPa.

Systembeskrivelsen angiver gult mærke, gul firkant og mærkningen Gas MOP 5 / GT1. De øvrige produktdata omtaler mærkningen Gas PN5 GT/1. Til gas-, fyringsolie- og dieselolieinstallationer angives Viega kobber- og rødgods-pressfittings med gul firkant og gasmærkning som de anvendelige fittings. DVGW-registreringsnummeret for Profipress G i dimensionerne 12–54 mm er DG-4550AU0070. Systembeskrivelsen angiver desuden registreringsnummer DG-8531BR0258 for Profipress G XL i dimension 64 mm.

Systembeskrivelsen anfører HNBR, gul, som pakningsmateriale, mens produktattributterne for denne bøjning angiver EPDM.

Specifikationer

  • Varenummer:
    047511028
  • EAN nummer:
    4015211345709
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    345709
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Diameter:
    28 mm
  • Excentrisk:
    Nej
  • FM-undersøgelse:
    Nej
  • Form:
    Bøjning
  • Gastilladelse QA:
    Ja
  • Grad:
    45 °
  • Hovedfarve fitting:
    Andet
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    SC
  • Kontur kode tilslutning 2:
    SC
  • Længde:
    36.0 mm
  • Længde tilslutning 1:
    36.0 mm
  • Længde tilslutning 2:
    40.0 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    16.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    16.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    110.0 °C
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet tilslutning 2:
    Andet
  • Materialekvalitet tilslutning 1:
    Andet
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Minimal mellemtemperatur (kontinuerlig):
    -25.0 °C
  • Nominel diameter tilslutning 2:
    DN25
  • Nominel diameter tilslutning 1:
    DN25
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 2:
    Ubehandlet
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 2:
    24.0 mm
  • Ring stivhedsklasse:
    Andet
  • Systembundet:
    Ja
  • Tætningsmateriale:
    EPDM
  • Tilslutning (1):
    Indstik
  • Tilslutning 2:
    Pres system
  • Trækfast:
    Ja
  • Type:
    1-stykke
  • Udvendig rørdiameter tilslutning 2:
    28.0 mm
  • Udvendig rørdiameter tilslutning 1:
    28.0 mm
  • UL-undersøgelse:
    Nej
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Nej
  • Vinkel på bøjning:
    45.0 °
  • Zeta værdi:
    0.2
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
