Viega Profipress G T-stykke, 22 mm, V-kontur

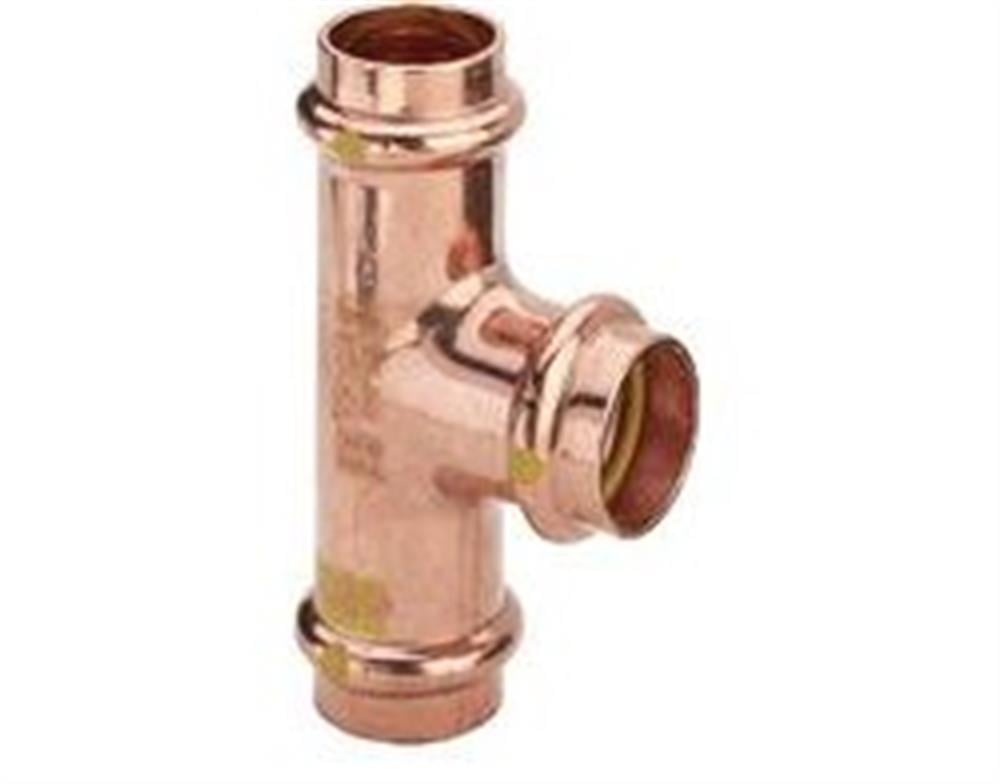

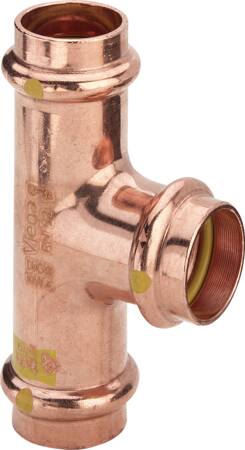

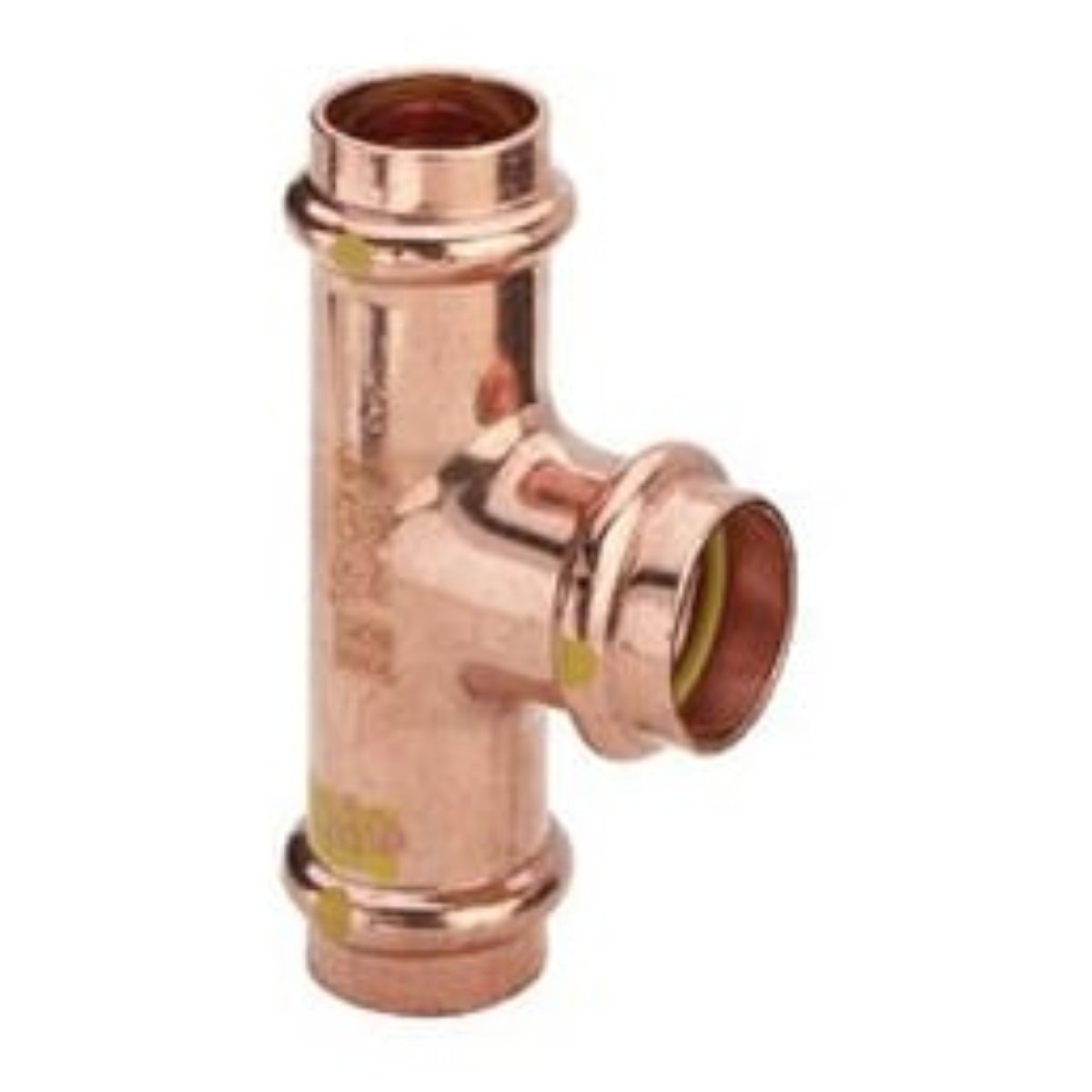

Viega Profipress G T-stykke i kobber til 22 mm rør med tre V-kontur-presforbindelser, set skråt forfra.Viega Profipress G T-stykke i kobber til 22 mm rør set tættere på, med åbningerne i top og sidegren synlige.
PRISGARANTI
100+ stk. på lager
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 17/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 17/11
GLS Erhverv49,00 kr.Tirsdag d. 17/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 17/11
Direkte levering149,00 kr.Mandag d. 16/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 16/11
Oplyste datoer gælder ved bestilling inden fredag 13.30
Se alt fra mærket Viega
T-stykke i kobber til 22 mm rør med tre V-kontur-presforbindelser. Til gas samt fyrings- og dieselolie. Læs mere…
  • Varenr.:
    047530022
  • EAN nr.:
    4015211345952
  • Typenr.:
    345952
pr. stk. inkl. moms
90,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket
Se hele serien
Udvalgte kategorier fra serien

Beskrivelse

Produktbeskrivelse

Viega Profipress G er et kobberrørsamlingssystem med pressamlingsteknik. Dette 90° T-stykke har tre presforbindelser til 22 mm rør og er beregnet til gasinstallationer samt installationer med fyringsolie og dieselolie. Systemet kan også anvendes til suge- og trykledninger.

Koldsamlingsteknikken kræver ikke lodde- eller svejsesamlinger. Profipress G-fittings har SC-Contur, som gør en upresset samling synlig ved en tæthedsprøve. Forbindelsen er uadskillelig og trækfast. Den kan etableres med elektrohydraulisk systempressværktøj eller ledningsfrit akku-systempressværktøj.

Profipress G kan anvendes til naturgas, flaskegas, fyringsolie og dieselolie. Systemet er beskrevet til kobberrør iht. DIN EN 1057, herunder SANCO®-, WICU®- og cuprotherm®-rør. Det kan anvendes til installation af fyrings- og dieselolieledninger op til 35 mm. Fittings fås i systemdimensionerne 12, 15, 18, 22, 28, 35, 42, 54 og 64 mm. Systemets materialekombinationer omfatter kobber/rødgods og kobber/kobber.

Leverandørdata angiver gasinstallation iht. DVGW-TRGI 2008 og DVGW-godkendelse iht. arbejdsblad VP 614. Kobberrør er angivet iht. DVGW-arbejdsblad GW 392. Fyringsolie er angivet iht. DIN 51603-1 og dieselolie iht. DIN EN 590. Til gas-, fyringsolie- og dieselolieinstallationer angiver leverandøren, at der skal anvendes Viega-kobber- og rødgods-pressfittings mærket med en gul firkant og Gas PN5 GT/1. Maksimumværdier for driftstemperatur og -tryk afhænger af anvendelsesområdet og fremgår af den tekniske dokumentation.

Tekniske data

  • Type: T-stykke, 90°, ikke justerbart
  • Serie: Profipress G
  • Udvendig rørdiameter: 22 mm ved alle tre tilslutninger
  • Nominel diameter: DN20 ved alle tre tilslutninger
  • Tilslutninger: tre pressystemtilslutninger med V-kontur
  • Presbakker: V-bakker
  • Materiale: kobber, Cu-DHP (CW024A) ved alle tre tilslutninger
  • Tætningsmateriale: HNBR; tætningsringe/pakninger medfølger
  • Fittingens hovedfarve: bronze
  • Overfladebehandling og overfladebeskyttelse: ubehandlet ved alle tilslutninger
  • Kontinuerlig middeltemperatur: -20 til 70 °C; maksimal kontinuerlig middeltemperatur: 70 °C
  • Maksimalt arbejdstryk ved 20 °C: 5,0 bar
  • Maksimalt driftstryk ved maksimal medietemperatur: 5,0 bar
  • Længde ved tilslutning 1: 44,5 mm; reel arbejdslængde: 21,5 mm
  • Længde ved tilslutning 2: 38,0 mm; reel arbejdslængde: 15,0 mm
  • Længde ved tilslutning 3: 44,5 mm; reel arbejdslængde: 21,5 mm
  • Nøglebredde: 52,0 mm
  • Ikke reducerende og ikke flerdelt; systembundet og trækfast
  • Uden udlufter, aftap, termisk isolering og stopbuffer
  • Gastilladelse QA: ja
  • Oprindelsesland: DE
  • Produktnummer: 047530022; typenummer: 345952; EAN: 4015211345952

Kontroloplysninger

Produktdata angiver ingen FM-undersøgelse, LPCB-undersøgelse, UL-undersøgelse eller VdS-kontrol og ingen KIWA-certificering. ULC-farve er angivet som nej.

Specifikationer

  • Varenummer:
    047530022
  • EAN nummer:
    4015211345952
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    345952
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Afdækket:
    Nej
  • Antal presmuffer:
    3Stk
  • Bakker:
    V bakker
  • Diameter:
    22 mm
  • Faktisk længde af tilslutning 3:
    21.5 mm
  • Flerdelet:
    Nej
  • Flow type:
    Nej
  • FM-undersøgelse:
    Nej
  • Gastilladelse QA:
    Ja
  • Hovedfarve fitting:
    Bronze
  • KIWA certificeret:
    Nej
  • Kontur kode:
    V
  • Kontur kode tilslutning 1:
    V
  • Kontur kode tilslutning 2:
    V
  • Kontur kode tilslutning 3:
    V
  • Længde tilslutning 1:
    44.5 mm
  • Længde tilslutning 2:
    38.0 mm
  • Længdetilslutning 3:
    44.5 mm
  • LPCB-undersøgelse:
    Nej
  • Maks. driftstryk ved maks. medietemperatur:
    5.0 bar
  • Maksimal arbejdstryk ved 20 gr.C:
    5.0 bar
  • Maksimal middeltemperatur (kontinuerlig):
    70.0 °C
  • Materiale tilslutning 1:
    Kobber
  • Materiale tilslutning 2:
    Kobber
  • Materialekvalitet 3:
    Cu-DHP (CW024A)
  • Materialekvalitet tilslutning 2:
    Cu-DHP (CW024A)
  • Materialekvalitet tilslutning 1:
    Cu-DHP (CW024A)
  • Materialetilslutning 3:
    Kobber
  • Med aftap:
    Nej
  • Med stopbuffer:
    Nej
  • Med tætningsringe / pakninger:
    Ja
  • Med trermisk isolering:
    Nej
  • Med udlufter:
    Nej
  • Middeltemperatur (kontinuerlig):
    -20 - 70 °C
  • Nøglebredde:
    52.0 mm
  • Nominel diameter tilslutning 2:
    DN20
  • Nominel diameter tilslutning 1:
    DN20
  • Nominel diameter tilslutning 3:
    DN20
  • Overflade behandling forbindelse 3:
    Ubehandlet
  • Overflade beskyttelse forbindelse 3:
    Ubehandlet
  • Overfladebehandling tilslutning 1:
    Ubehandlet
  • Overfladebehandling tilslutning 2:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 1:
    Ubehandlet
  • Overfladebeskyttelse tilslutning 2:
    Ubehandlet
  • Reducerende:
    Nej
  • Reel arbejdslængde tilslutning 1:
    21.5 mm
  • Reel arbejdslængde tilslutning 2:
    15.0 mm
  • Rørdimension 1:
    22mm
  • Rørdimension 2:
    22mm
  • Systembundet:
    Ja
  • Tætningsmateriale:
    HNBR
  • Tilslutning (1):
    Pres system
  • Tilslutning 2:
    Pres system
  • Tilslutning 3:
    Pres system
  • Trækfast:
    Ja
  • Type:
    T-stykke
  • Udvendig rørdiameter tilslutning 2:
    22.0 mm
  • Udvendig rørdiameter tilslutning 1:
    22.0 mm
  • Udvendig rørdiameter tilslutning 3:
    22.0 mm
  • UL-undersøgelse:
    Nej
  • ULC-farve:
    Nej
  • VdS-kontrolleret:
    Nej
  • Vinkel:
    90.0 °
  • Vinkel justerbar:
    Nej
  • Vinkelområde:
    90 - 90 °
  • Serie:
    Profipress
  • Producent/forhandler:
    Viega
