- Varenr.:385904320
- EAN nr.:5700396227429
- Typenr.:96501698
Måske interessant?
Beskrivelse
Produktbeskrivelse

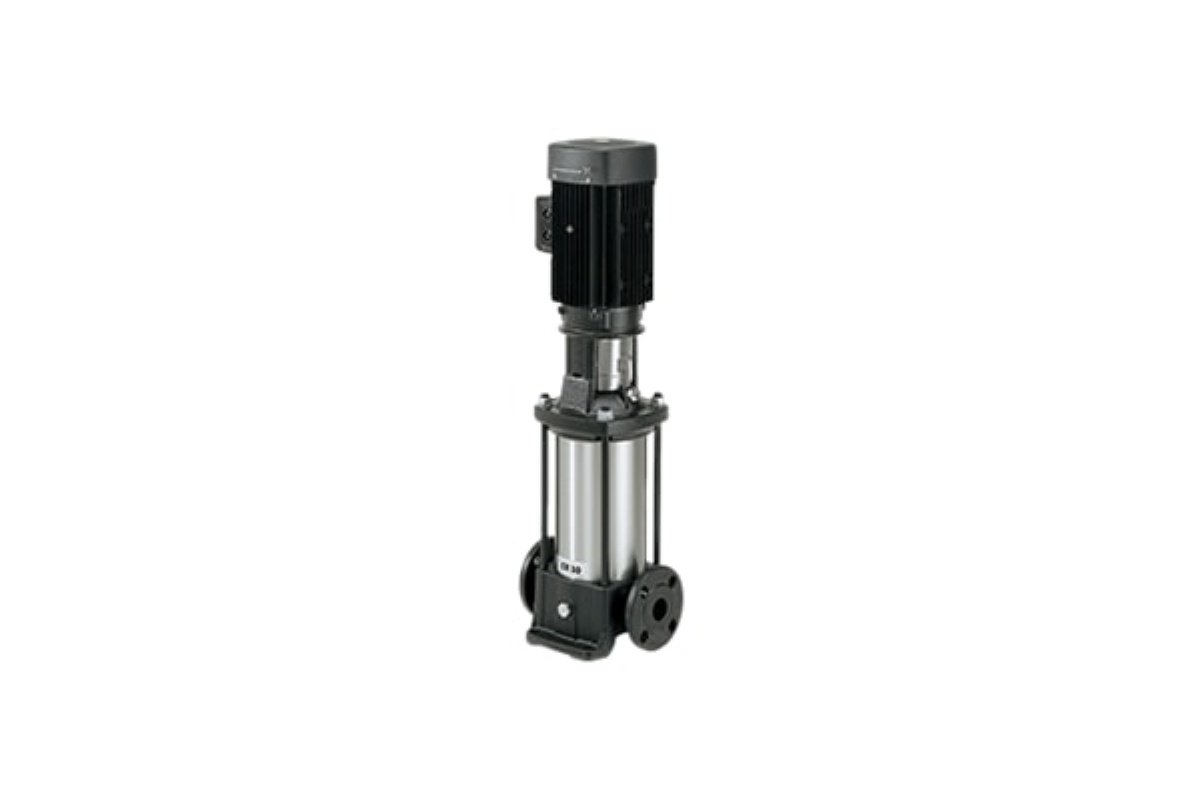

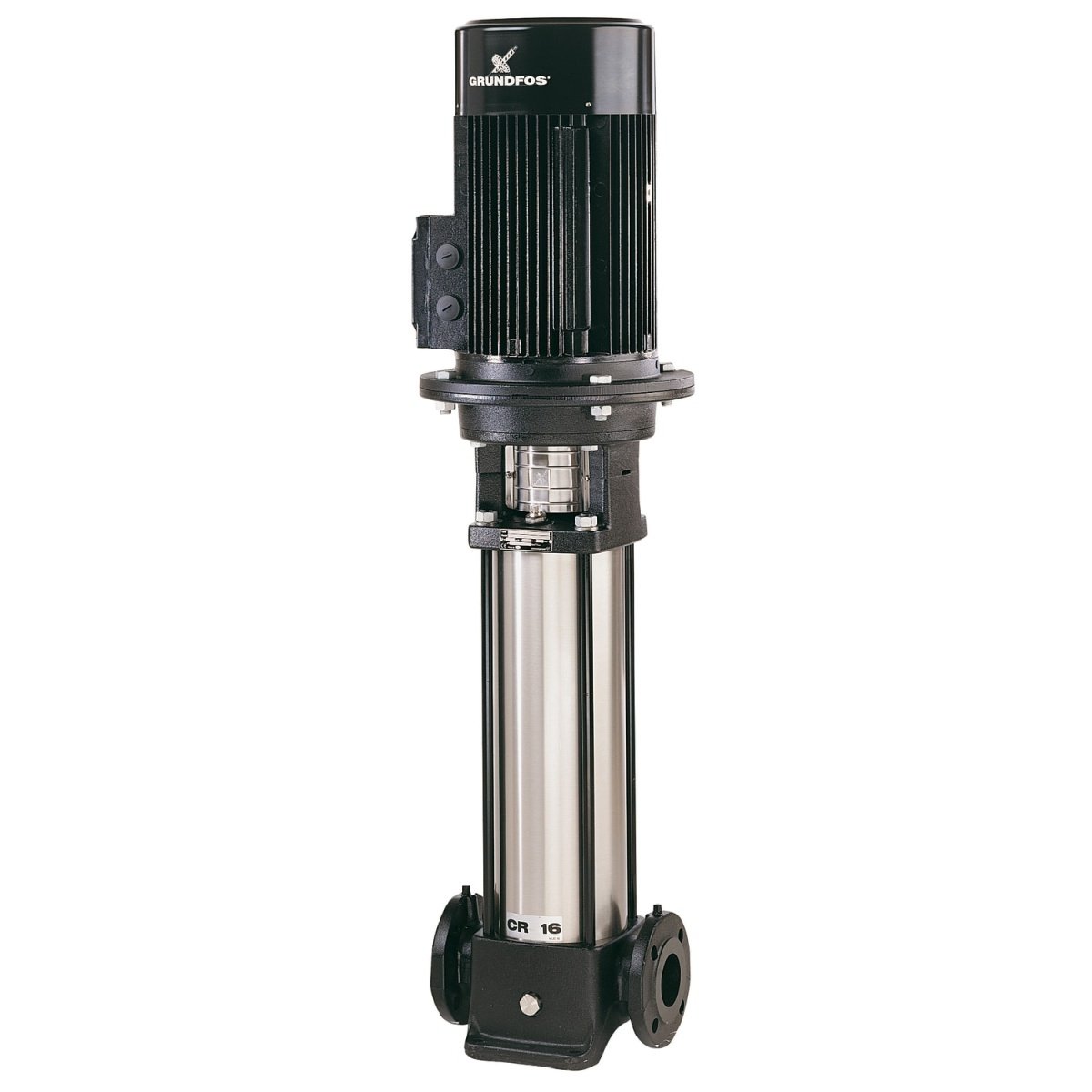

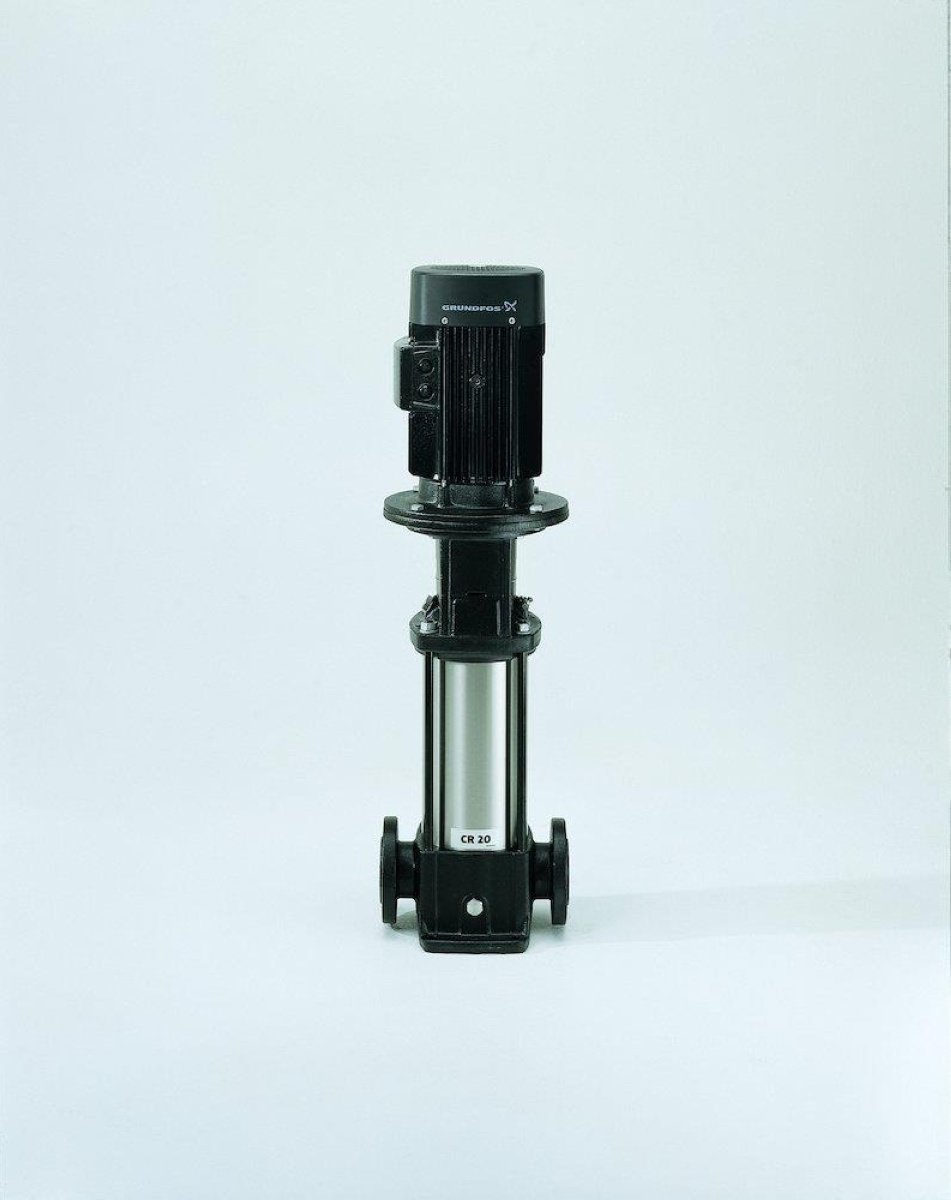

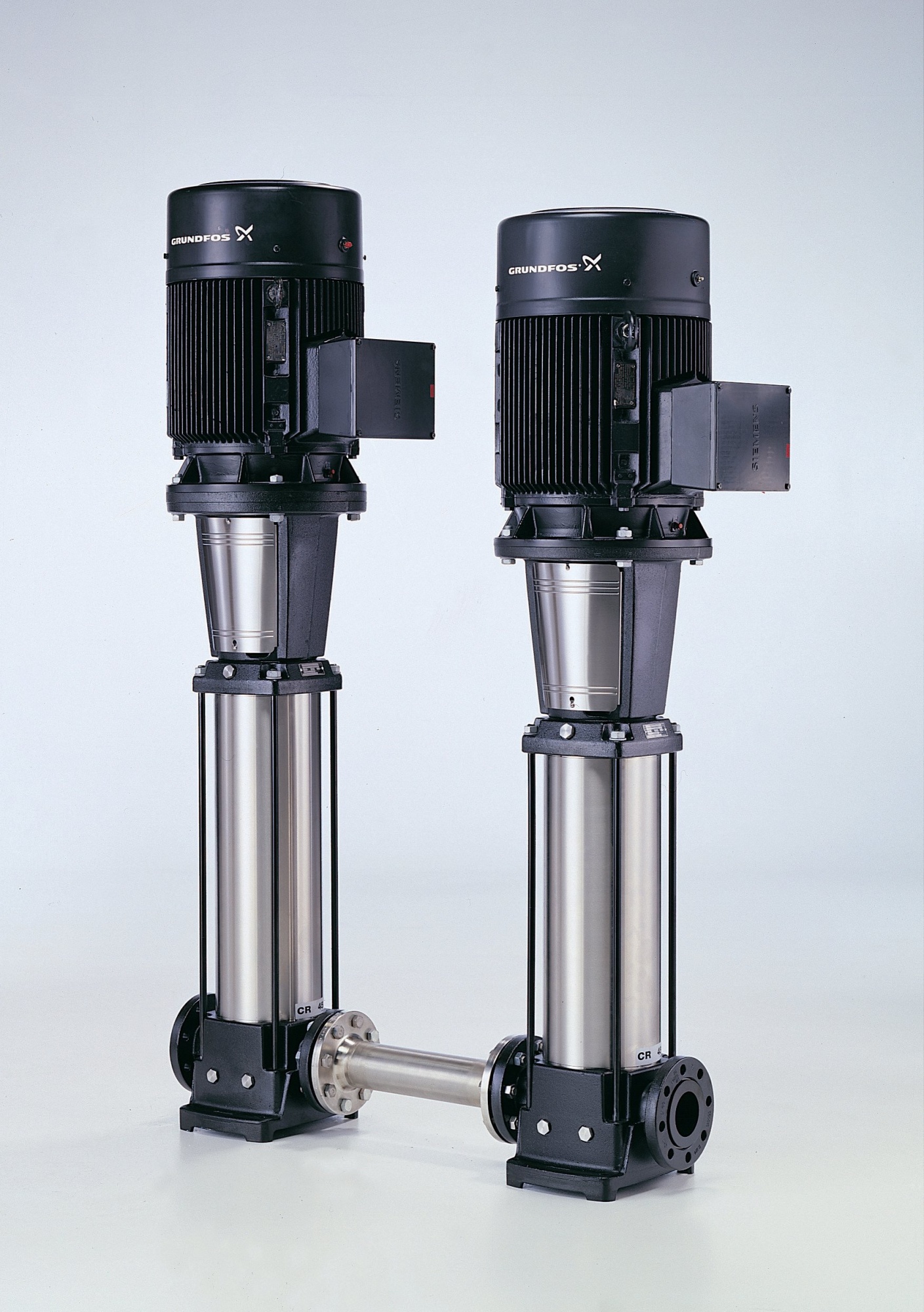

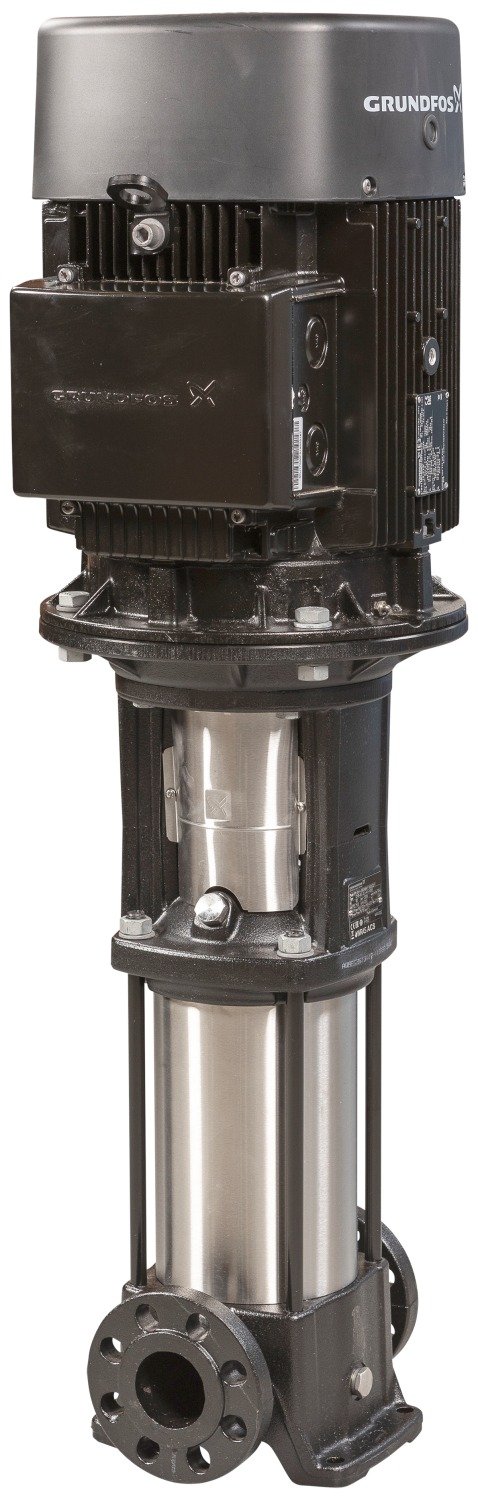

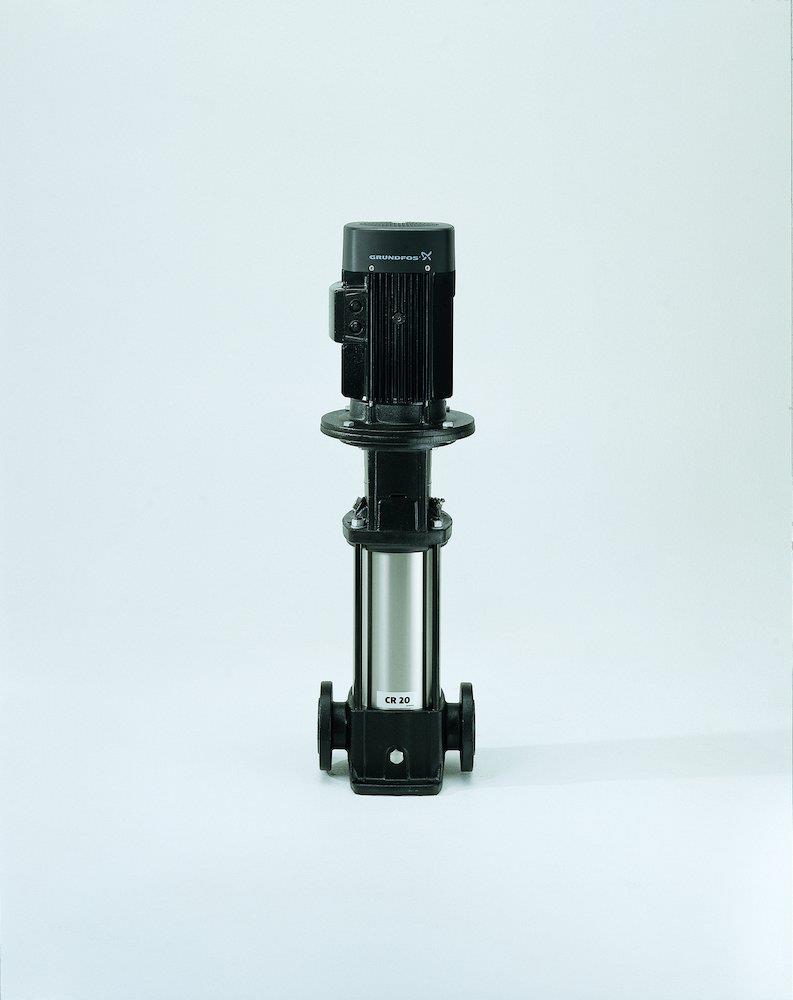

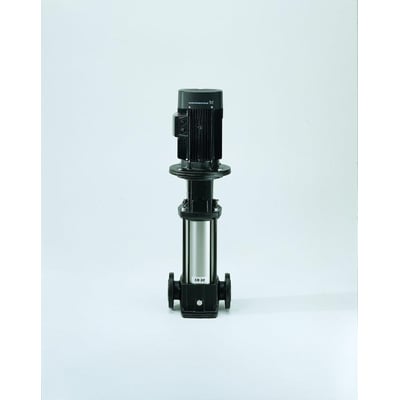

Grundfos CR 15-02 A-F-A-E-HQQE er en vertikal, normalsugende flertrins-centrifugalpumpe med in-line-konstruktion. Den er beregnet til installation i røranlæg og kan monteres på fundament. Suge- og trykstudsene er placeret på samme niveau og har samme rørdimension, så pumpen kan indgå i et horisontalt, etstrenget røranlæg.
Leverandørbeskrivelsen af CR-serien omtaler anvendelser i forskellige pumpeanlæg, fra pumpning af drikkevand til pumpning af kemikalier. Pumpen består af motor og pumpeenhed med hydraulik, tilslutninger, hylster, pumpehoved og øvrige dele.
Funktioner og konstruktion
- Akseltætning: HQQE med indbygningsmål iht. DIN 24960.
- Effektoverførsel via støbejernskobling.
- Rørtilslutning via DIN-flanger.
- Flangestørrelse for motor: FT115.
- Mærkning: Grundfos Blueflux.
Materialer og tilslutning
- Pumpehus, fod og topstykke: støbejern, EN-JL1030 og ASTM A48-30 B.
- Løbere og mellemkamre: rustfrit stål, DIN W.-Nr. 1.4301, AISI 304.
- Flangestandard: DIN.
- Rørtilslutning: DN 50.
- Tryktrin: PN 16, 16 bar.
Ydelse og driftsforhold
- Nominelt flow: 17 m³/h.
- Nominel løftehøjde: 22 m.
- Pumpehastighed: 2.899 omdr./min.
- Væsketemperaturområde: -20 til 120 °C.
- Maks. omgivelsestemperatur: 60 °C.
- Maks. tryk: 16 bar ved både -20 °C og 120 °C.
Motor og elektriske data
- 3-faset vekselstrømsmotor, motortype 90LC, 2 poler.
- Mærkeeffekt P2: 2,2 kW. Pumpeeffekt P2: 2,2 kW.
- Mærkespænding: 3 x 220–240 V Δ / 380–415 V Y. Modelbetegnelsen angiver 3 x 230/400 V, 50 Hz.
- Mærkestrøm: 7,70/4,45 A.
- Startstrøm: 850–950 %.
- Cos phi: 0,89–0,87.
- Nominel motorhastighed: 2.890–2.910 omdr./min.
- IE-klasse: IE3; oplyst IE-virkningsgrad: 85,9 %.
- Motorvirkningsgrad ved fuldlast: 85,9–85,9 %.
- Motorvirkningsgrad ved 3/4 belastning: 86,8–87,0 %.
- Motorvirkningsgrad ved 1/2 belastning: 86,0–84,9 %.
- Kapslingsklasse: IP55 (IEC 34-5). Isolationsklasse: F (IEC 85).
Øvrige oplysninger
- Godkendelse på typeskilt: CE.
- SVHC-oplysning: bly over 0,1 %.
- Nettovægt: 50 kg. Bruttovægt: 72 kg.
- Forsendelsesvolumen: 0,09 m³.
- Produktnummer: 385904320. Typenummer: 96501698. EAN: 5700396227429.
- Oprindelsesland: Tyskland.
Specifikationer
-
Varenummer:385904320
-
EAN nummer:5700396227429Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:96501698Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Forsyningsspænding:3 x 400V AC
-
Materiale:Støbejern
-
Motoreffekt:2,2kW
-
Pumpemateriale:Rustfri
-
Spænding:230;400 V
-
SVHC stof over 0,1%:Bly
-
Temperatur maks.:120 °C
-
Temperatur Min.:-20 °C
-
Tilslutning(flanger):DN50
-
Tryk:PN 16 bar
-
Producent/forhandler:Grundfos
