Grundfos CR 5-8 A-A-A-E-HQQE, centrifugalpumpe, 3 x 230/400 V, 50 Hz

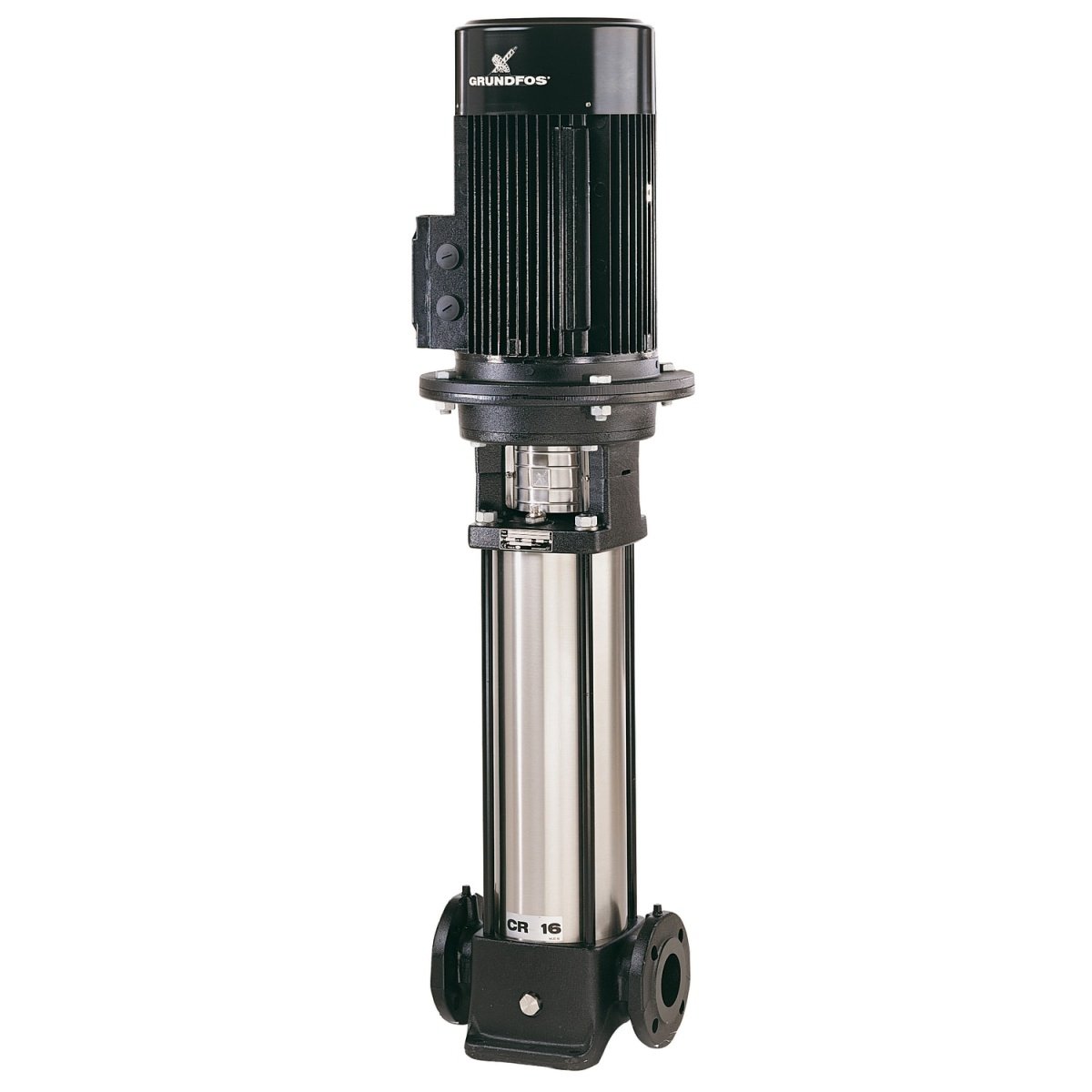

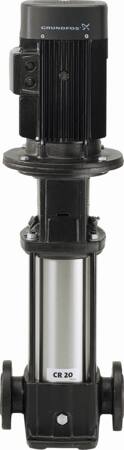

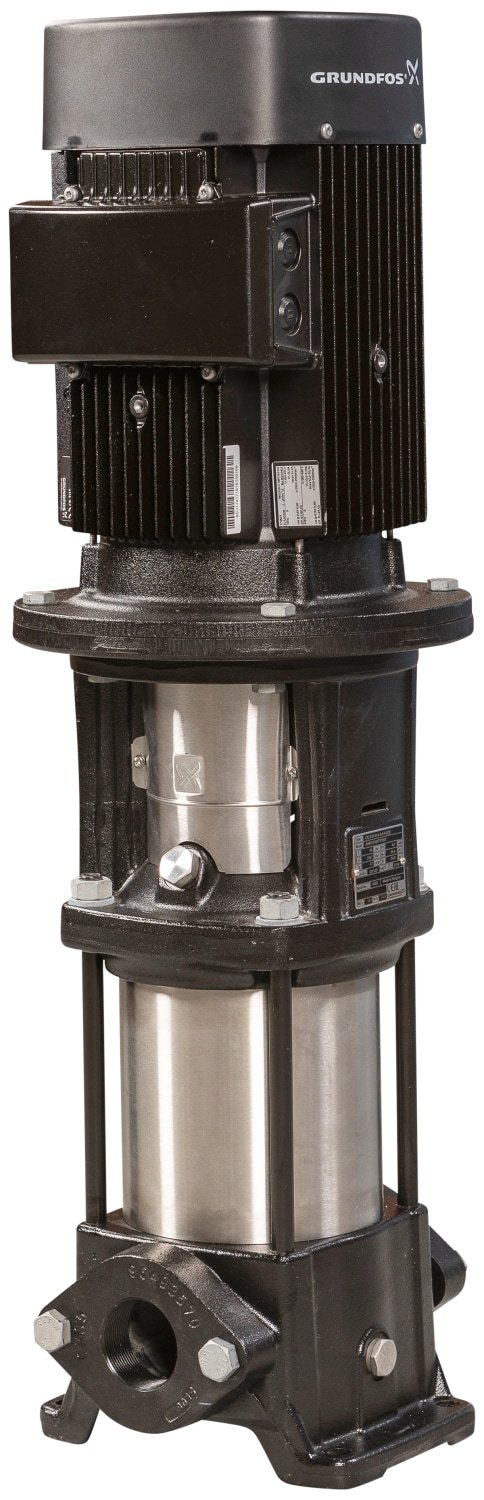

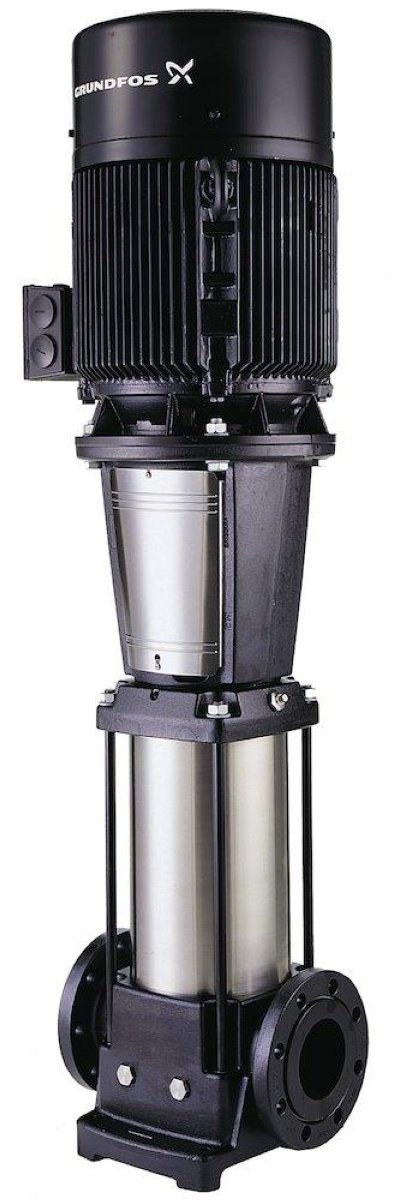

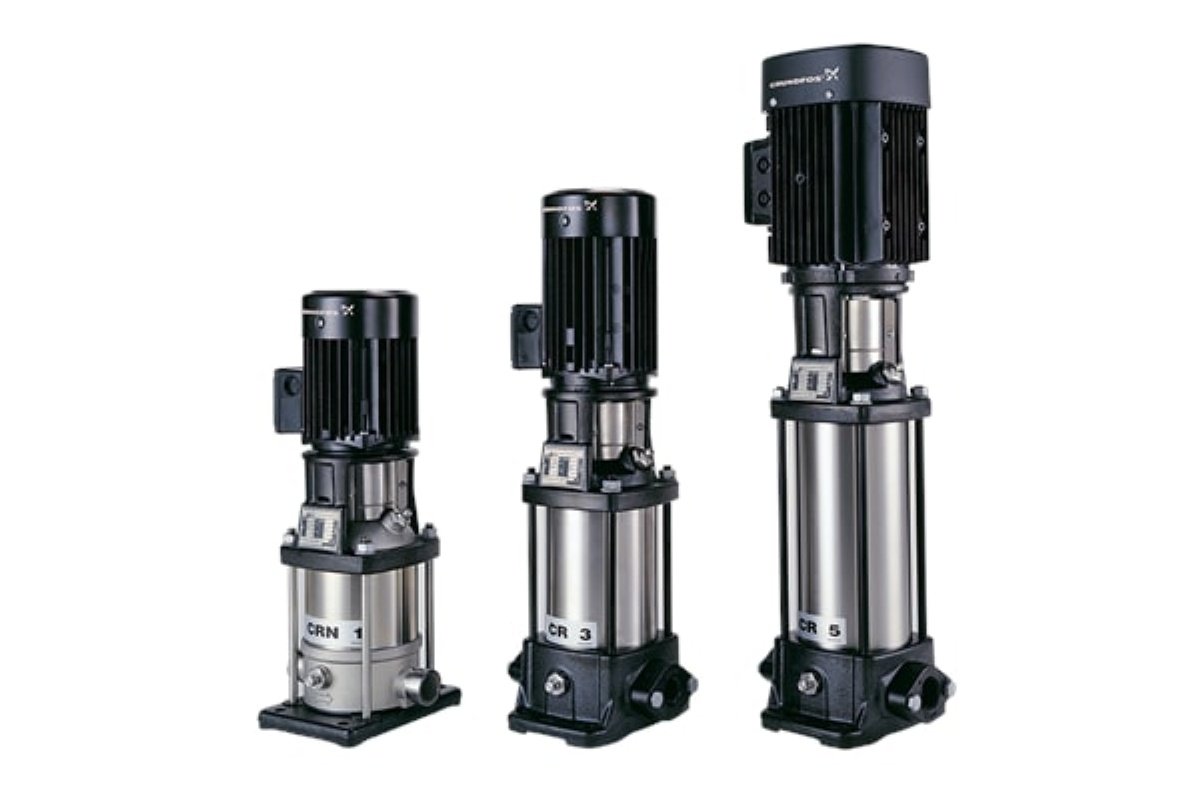

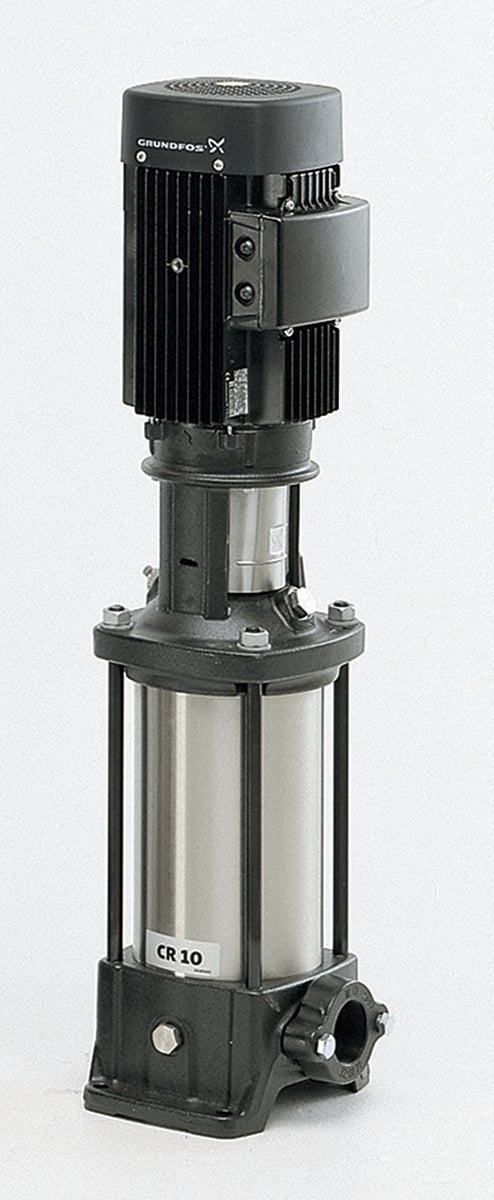

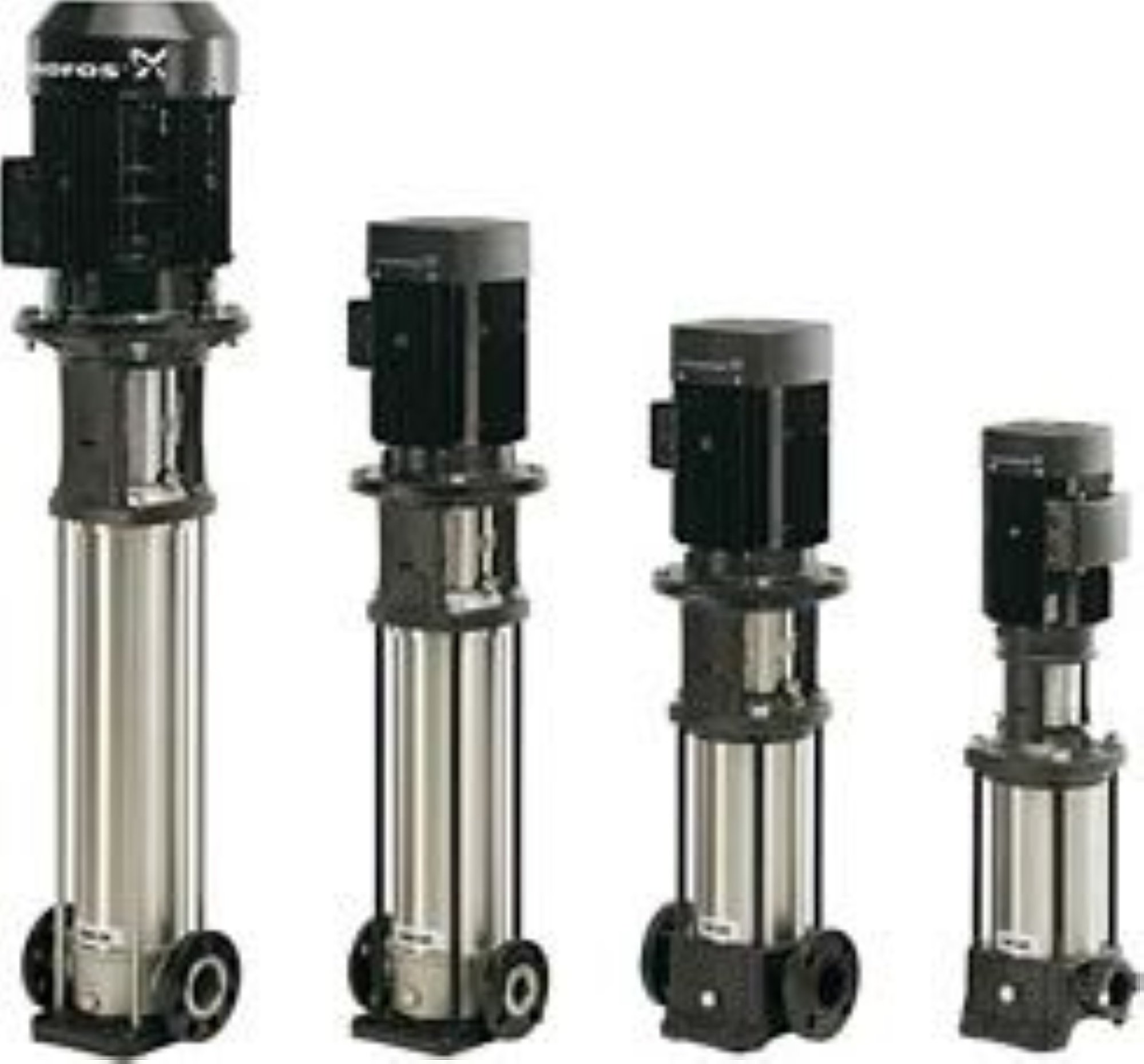

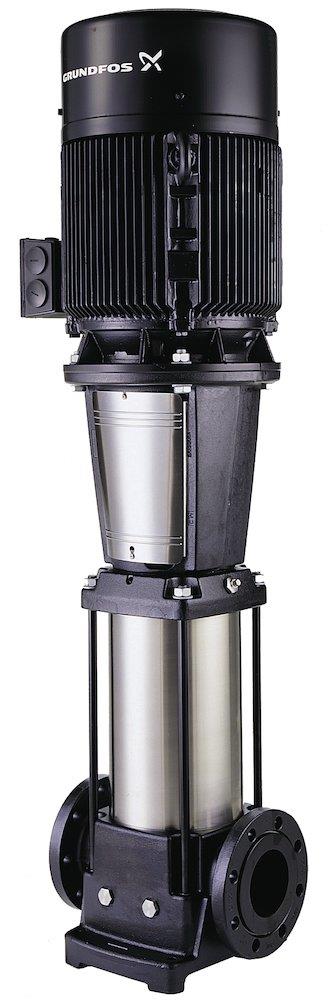

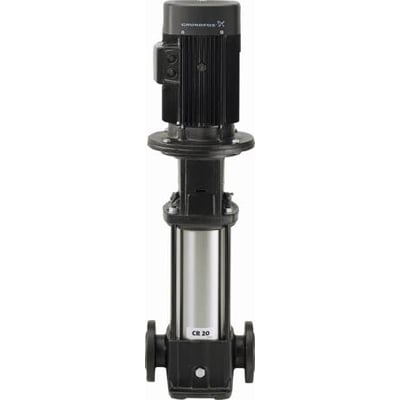

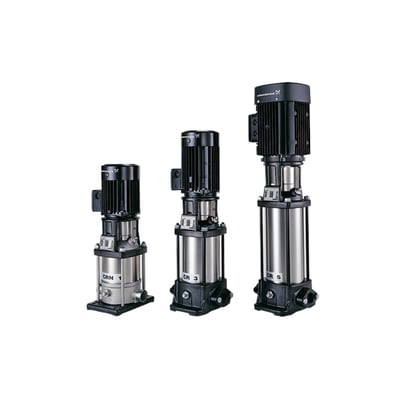

Grundfos CR 5-8 lodret flertrins-inlinepumpe med sort motor, rustfri pumpekrop og ovale flanger.Grundfos CR 5-8-flertrinspumpe set forfra; pumpen har lodret motor og flanger, og huset er mærket CR 20.Illustration af Grundfos CR-seriens lodrette flertrinspumper i forskellige størrelser, herunder CR 5-8-modellen.Grundfos CR 5-8-flertrinspumpe set skråt forfra; den viste CR-seriepumpe har en synlig CR 10-mærkning.
3 stk. på lager
Levering til din adresse 99,00 kr. (leveres tirsdag d. 24/11 - onsdag d. 25/11)
MetodePrisLeveres
Levering til din adresse99,00 kr.Tirsdag d. 24/11 - onsdag d. 25/11
Click&Collect i Svenstrup (9230)Ikke muligt
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Grundfos
Vertikal, normalsugende flertrins-inlinepumpe til varme med 1,1 kW motor, 5,8 m³/h flow og HQQE-akseltætning. Medietemperatur: -20 til 120 °C. Læs mere…
  • Varenr.:
    385902008
  • EAN nr.:
    5700396754123
  • Typenr.:
    96516991
pr. stk. inkl. moms
12.925,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

Grundfos CR 5-8 A-A-A-E-HQQE er en vertikal, normalsugende flertrins-inline-centrifugalpumpe til varme. Den er beregnet til installation i rørsystemer og kan monteres på fundament. Inline-konstruktionen har suge- og trykstudse i samme horisontale niveau med samme rørdimensioner og kan anvendes i et horisontalt etstrenget rørsystem.

Pumpen er ikke selvansugende. Den består af en pumpeenhed og en 3-faset AC-motor. Pumpeserien er beskrevet til forskellige pumpeanlæg, herunder anvendelser med drikkevand og kemikalier.

Ydelse og driftsdata

  • Nominelt flow: 5,8 m³/h
  • Nominel løftehøjde: 40,3 m
  • Maks. løftehøjde: 56,5 m
  • Pumpehastighed: 2.853 omdr./min.
  • Motornominel hastighed: 2.840–2.870 omdr./min.
  • Medietemperatur: -20 til 120 °C
  • Maks. omgivelsestemperatur: 60 °C
  • Maks. arbejdstryk: 16 bar; trykklasse PN 16
  • Tryk ved -20 °C og 120 °C: 16 bar
  • Kurvetolerance: ISO 9906:1999 Annex A

Materialer og konstruktion

  • Pumpehus, fodstykke og topstykke: støbejern. Pumpehuset er angivet som EN-JL1030, EN-GJL-200 (GG 20) og ASTM A48-30 B.
  • Løbere og mellemkamre: rustfrit stål, DIN W.-Nr. 1.4301 / AISI 304.
  • Akseltætning: HQQE. Indbygningsmål for akseltætningen er iht. EN 12756.
  • Effektoverførsel via todelt støbejernskobling.
  • Rørtilslutning via ovale flanger. Tilslutningsdata angiver Rp 1 1/4 og cylindrisk indvendigt rørgevind (BSPP) iht. ISO 228-1.
  • Flangestandard: OVAL. Flangestørrelse for motor: FT100.

Motor og elektriske data

  • Motortype: 80CIE, 2-polet, 3-faset AC
  • Motoreffekt (P2): 1,1 kW
  • Mærkespænding: 3 x 220–240 V Δ / 380–415 V Y; tilslutningsdata angiver også 3 x 400 V AC.
  • Mærkestrøm: 4,35/2,50 A; nominel strøm er også angivet som 2,5 A.
  • Startstrøm: 450–500 %
  • Cos phi: 0,83–0,76
  • Frekvens: 50 Hz
  • Motoreffektivitetsklasse: IE3. Motorvirkningsgrad er angivet til 82,7 % ved fuldlast, 84,6 % ved 3/4 belastning og 85,4 % ved 1/2 belastning.
  • Min. virkningsgradsindeks (MEI): 0,57
  • Kapslingsklasse: IP55. Isolationsklasse: F.
  • Eltilslutning via tilslutningsklemme. Motoren har ingen omdrejningsregulering.
  • Mærkat: Grundfos Blueflux.

Mål og øvrige oplysninger

  • Pumpehøjde: 673 mm. Indbygningslængden er angivet som 673 mm i hoveddata og 160 mm i supplerende produktdata.
  • Nettovægt: 26,3 kg. Bruttovægt: 29,1 kg.
  • Fragtvolumen: 0,06 m³.
  • Godkendelser på typeskilt: CE og TR.
  • Automatisk natsænkning: Nej. Beskyttelse mod tørløb: Nej.
  • Kommunikationsinterface og understøttelse af KNX, Ethernet/IP, Modbus RTU/TCP, LON/LONWorks, CAN/CANopen, BACnet IP/MS/TP, PROFIsafe, PROFIBUS og LIN Bus: Nej. RS-232 og RS-485: Nej.
  • Bluetooth, WLAN, UMTS og mobilradio 2G, 3G, 4G og 5G: Nej.
  • Analoge signaler 0–20/4–20 mA og 0–10/2–10 V, PT100/PT1000/PTC, pulstæller, PWM og potentialfri skiftekontakt: Nej.
  • 60 Hz-drift, eksplosionssikker udførelse, motor med forlænget aksel og ovale modflanger: Nej.

Specifikationer

  • Varenummer:
    385902008
  • EAN nummer:
    5700396754123
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    96516991
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • 60 Hz frekvens:
    Nej
  • Antal faser:
    3
  • Anvendelse:
    Til varme
  • Automatisk natsænkning:
    Nej
  • Beskyttelsesgrad (IP-værdi):
    55
  • Eksplosionsikker:
    Nej
  • Eltilslutning:
    Tilslutningsklemme
  • Flangeform:
    Ovalt
  • Forsyningsspænding:
    3 x 400V AC
  • Frekvens:
    50 Hz
  • Indbygningslængde:
    673 mm
  • Interface PT100 / PT1000 / PTC:
    Nej
  • Interface Pulsbreddemodulation ( PWM ):
    Nej
  • Interface pulstæller:
    Nej
  • Interface-signal 0-10 V / 2-10 V:
    Nej
  • Interface-signal 0-20 mA / 4-20 mA:
    Nej
  • Isoleringsklasse ifølge IEC:
    F
  • Kapslingsklasse IP:
    IP55
  • Kommunikation:
    Ingen
  • Kvalitetsklasse, materiale løbehjul:
    Rustfri stål 304 (1.4301)
  • Kvalitetsklasse på pumpehus:
    Støbejern EN-GJL-200 (GG 20)
  • Leveringshøjde ved nominel gennemløb:
    395.11 kPa
  • Løftehøjden ved nominelt flow (BEP):
    395.21 kPa
  • Maks. løftehøjde:
    56.5 m
  • Maksimal middeltemperatur (kontinuerlig):
    120 °C
  • Materiale:
    Støbejern
  • Materiale pumpehjul:
    Rustfri stål
  • Materiale til hus:
    Støbejern
  • Materialekvalitet:
    Støbejern EN-GJL-200 (GG 20)
  • Materialekvalitet tilslutning:
    Støbejern EN-GJL-200 (GG 20)
  • Max. Arbejdstryk:
    16 bar
  • Max. pumpeniveau:
    56.5 m
  • Med beskyttelse mod tørløb:
    Nej
  • Med kommunikationsinterface RS 232:
    Nej
  • Med kommunikationsinterface RS 485:
    Nej
  • Med ovale modflanger:
    Nej
  • Medietemperatur max:
    120°C
  • Medietemperatur min:
    -20°C
  • Minimal mellemtemperatur (kontinuerlig):
    -20 °C
  • Minimum Energieffektivitetsindex (MEI):
    0.57
  • Motor effektudgang (P2):
    1.1 kW
  • Motor med forlænget aksel:
    Nej
  • Motor omdrejningsregulering:
    Ingen
  • Motoreffekt:
    1.1 kW
  • Motoreffektivitetsklasse:
    IE3
  • Nominel diameter:
    1 1/4"
  • Nominel strøm:
    2.5 A
  • Nominel volumenstrøm:
    5.8 m³/h
  • Nominelt flow (BEP):
    5.8 m³/h
  • Omdrejningshastighed:
    2853 1/min
  • Potentialfri skiftekontakt:
    Nej
  • Pumpehøjde:
    673 mm
  • Pumpehus matriale:
    Støbejern
  • Pumpemateriale:
    Rustfri
  • Radio standard 2G:
    Nej
  • Radio standard 2G / 3G / 4G:
    Nej
  • Radio standard 4G:
    Nej
  • Radio standard 5G:
    Nej
  • Radiostandard Bluetooth:
    Nej
  • Radiostandard UMTS:
    Nej
  • Radiostandard WLAN 802.11:
    Nej
  • Selv ansugende:
    Nej
  • Spænding:
    230;400 V
  • Standard for motor:
    Ja
  • SVHC stof over 0,1%:
    Bly
  • Temperatur maks.:
    120 °C
  • Temperatur Min.:
    -20 °C
  • Tilslutning:
    1 1/4"
  • Tilslutning afgangsside:
    Indvendigt rørgevind cylindrisk (BSPP)
  • Tilslutning(flanger):
    1 1/4" oval flange
  • Tilslutning i forsyningssiden:
    Indvendigt rørgevind cylindrisk (BSPP)
  • Tilslutnings standard afgang:
    ISO 228-1
  • Tilslutnings standard indtag:
    ISO 228-1
  • Tilslutningsdiameter forsyningssiden:
    1 1/4"
  • Tilslutningsdiameter tryksiden:
    1 1/4"
  • Tilslutningsmateriale:
    Støbejern
  • Tilslutningsspænding:
    3 x 400 volt
  • Tryk:
    16 bar
  • Trykklasse:
    PN 16
  • Trykklasse flangetilslutning afgang:
    PN 16
  • Trykklasse flangetilslutning indtag:
    PN 16
  • Tryktrinsflange:
    PN 16
  • Type:
    Lodret
  • Type af omdrejningsregulering:
    Andet
  • Understøtter EtherNet/IP protokol:
    Nej
  • Understøtter KNX protokol:
    Nej
  • Understøtter protokol for PROFIBUS:
    Nej
  • Understøtter protokol for PROFIsafe:
    Nej
  • Understøtter protokol til BACnet IP:
    Nej
  • Understøtter protokol til BACnet MS/TP:
    Nej
  • Understøtter protokol til CAN / CANOpen:
    Nej
  • Understøtter protokol til LON/LONWorks:
    Nej
  • Understøtter protokol til LIN Bus:
    Nej
  • Understøtter protokol til Modbus RTU:
    Nej
  • Understøtter protokol til Modbus TCP:
    Nej
  • Vægt:
    26.262 kg
  • Producent/forhandler:
    Grundfos
