Danfoss RA-DV 10 radiatorventil, ligeløbende, 3/8", DN 10, 013G7712

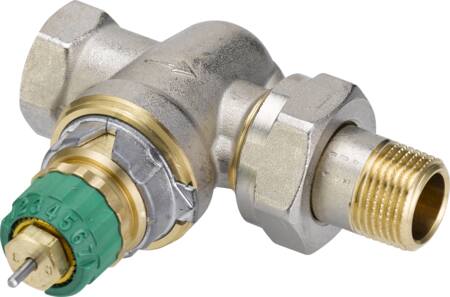

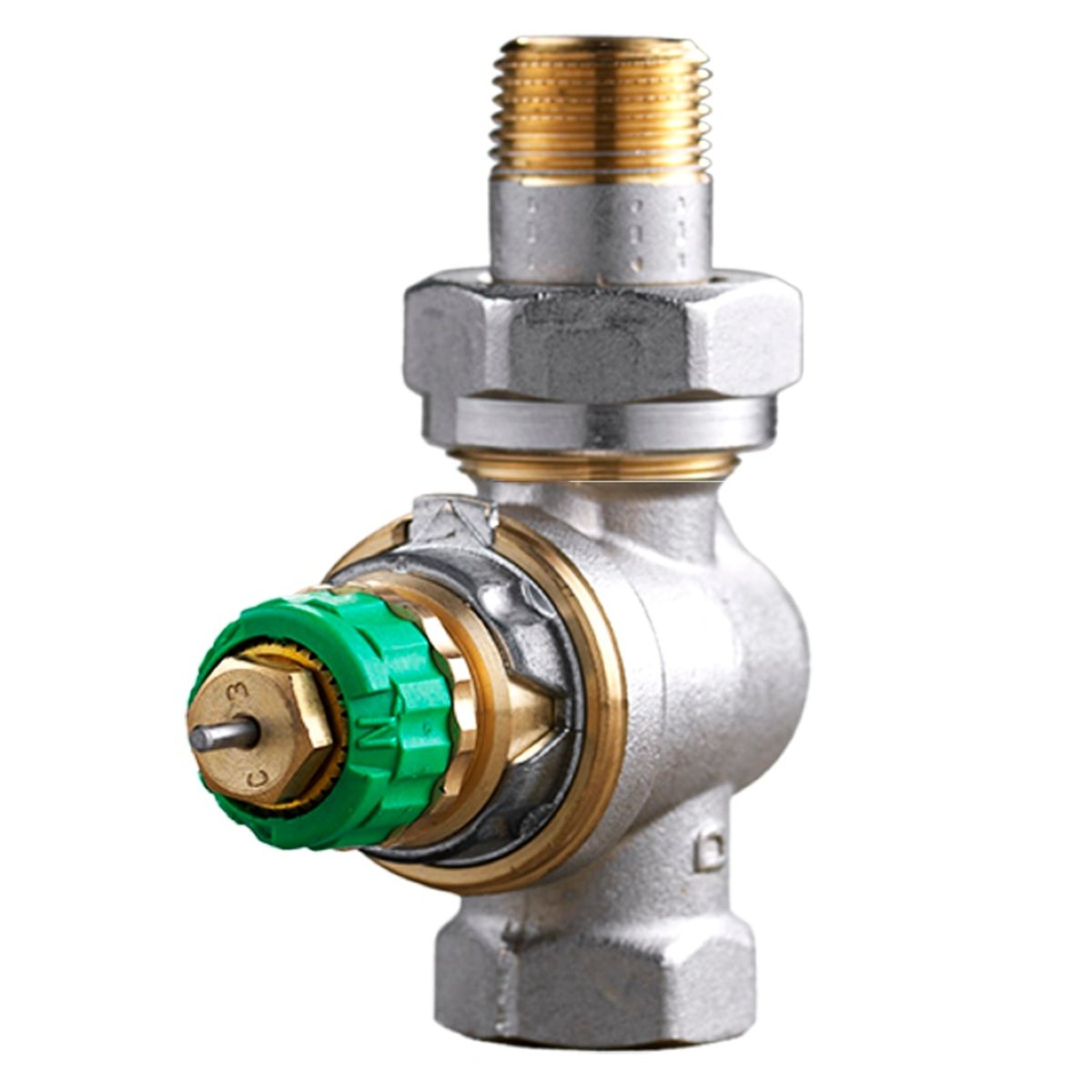

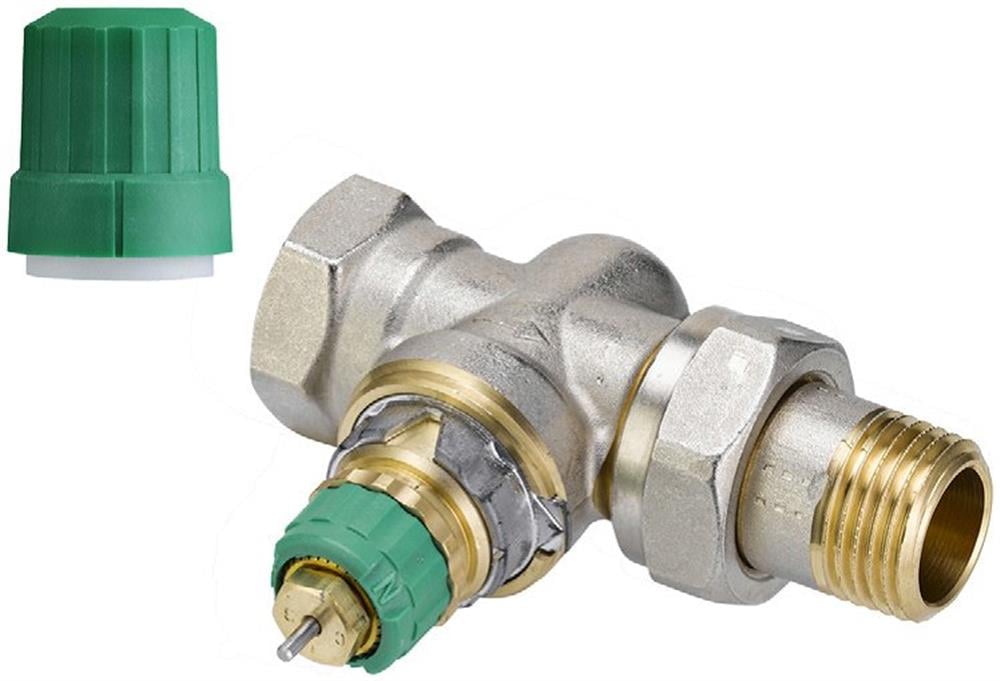

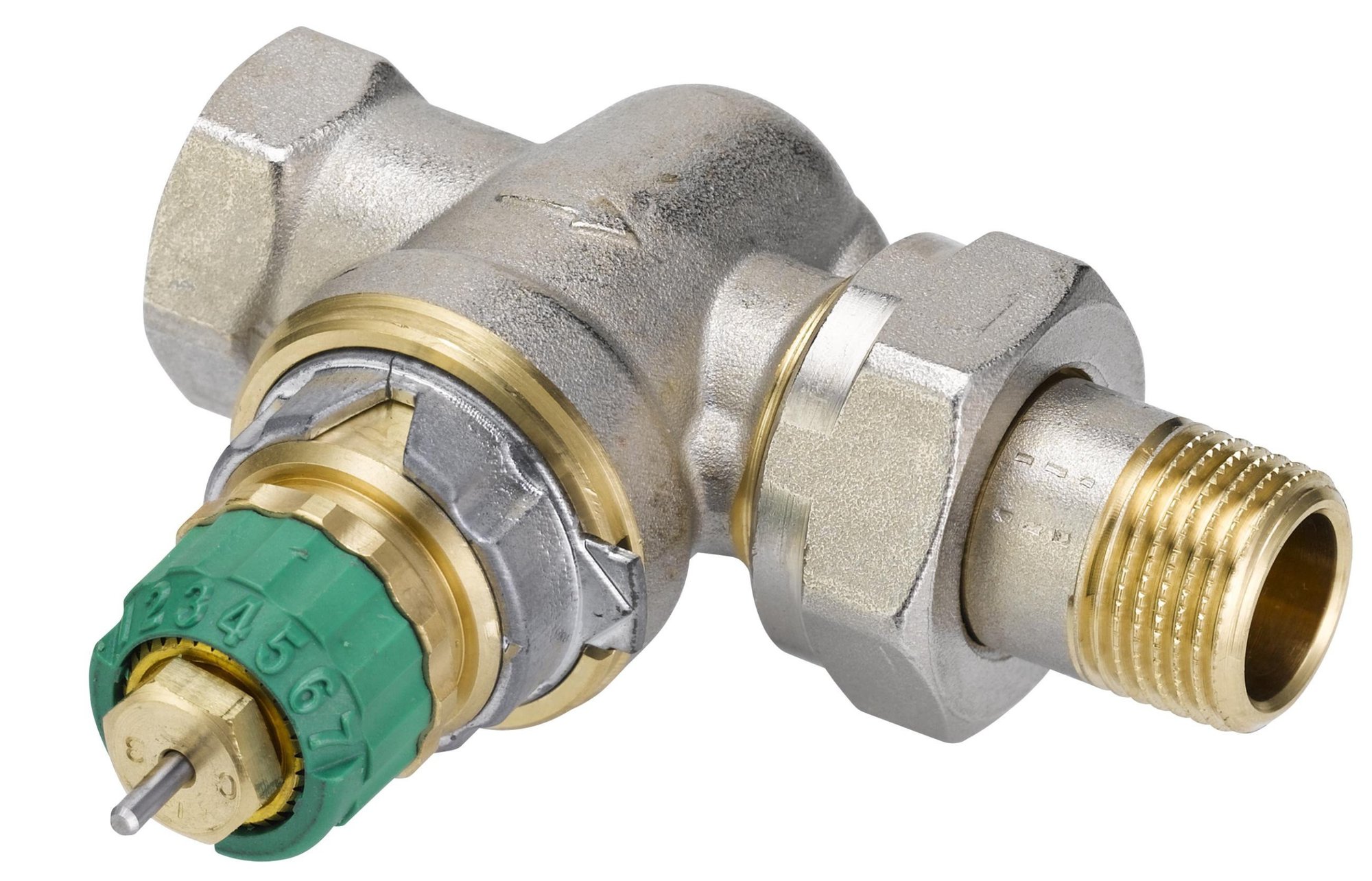

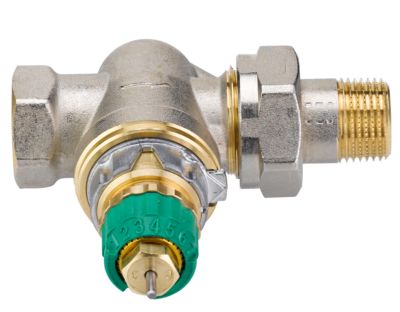

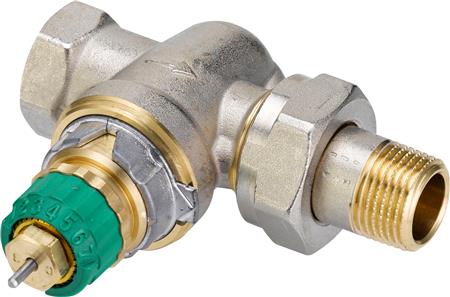

Danfoss RA-DV 10 ligeløbende radiatorventil i DN 10 med grøn indstillingsring, set oprejst.Danfoss RA-DV 10 radiatorventil i skrå vinkel med grøn indstillingsring og løs grøn beskyttelseshætte ved siden af.Danfoss RA-DV 10 ligeløbende radiatorventil set skråt med grøn indstillingsring og gevindtilslutning mod højre.Danfoss RA-DV 10 radiatorventil set forfra med grøn indstillingsring og de to tilslutninger synlige.Danfoss RA-DV 10 radiatorventil set tæt på skråt med grøn skala og gevindtilslutning mod højre.
Midlertidigt udsolgt
Se alt fra mærket Danfoss
Trykuafhængig Danfoss RA-DV 10 fremløbsventil til 2-strengsanlæg. Ligeløbende, Rp 3/8", DN 10, med integreret flowbegrænser og trykregulator. Læs mere…
  • Varenr.:
    403284203
  • EAN nr.:
    5702420123660
  • Typenr.:
    013G7712
pr. stk. inkl. moms
205,00 kr.

Andre købte også

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Danfoss RA-DV 10 er en ligeløbende, trykuafhængig fremløbsventil til 2-strengsanlæg. Ventilen har integreret flowbegrænser og trykregulator, der holder differenstrykket på 0,1 bar, så det indstillede flow opretholdes. Den er beregnet til brug med Danfoss RA 2000 og termostatfølere med Danfoss RA-omløber.

Funktion og tilslutning

  • Ventiltype: fremløbsventil, type RA-DV, slutstykke med indvendigt gevind.
  • Ligeløbende og lige form med Rp 3/8" gevind og DN 10.
  • Til 2-strengsanlæg; ikke egnet til 1-strengsanlæg.
  • Termostatisk forberedt med kliktilslutning. Betjening er angivet som termostatisk med knap, og dimensionen på det termostatiske reguleringselement er 22 mm.
  • Med lige tilslutningsnippel og forkortet byggelængde.
  • Ikke udstyret med bøjet slutstykke, klemringssæt eller tætningsring. Data angiver ikke, at ventilen er egnet til modsat strømningsretning.

Flow og regulering

Ventilen er forhåndsindstillet og har en integreret flowbegrænser til indstilling af det maksimale vandflow. Leverandørdata angiver en forindstillingsskala fra 1–7+N og et flowområde på 25–135 l/h. De tekniske attributter angiver en gennemløbskapacitet på 10–135 l/h ved et differenstryk på minimum 10 kPa og minimum 15 kPa samt en Kvs-værdi på 0,65 m³/h. Forindstillingen er angivet som værende uden slaglængdebegrænser.

Den grønne beskyttelseshætte kan bruges til manuel regulering under monteringsfasen, men må ikke anvendes som manuel afspærring. Et manuelt håndindstillingsgreb er angivet med bestillingsnummer 013G5002. Beskyttelseshætten og forindstillingsringen er grønne.

Materialer og mål

  • Ventilhus og materialekapslinger i messing med forniklet, nikkelbelagt overflade.
  • Trykstift i pakdåsen af kromstål, der arbejder i en permanent smurt O-ring. Hele pakdåsen kan udskiftes uden at tømme systemet.
  • Højde: 116 mm.
  • Tilslutningslængde: 50 mm for både tilslutning 1 og 2. Reel arbejdslængde er angivet til 75 mm for tilslutning 1; supplerende produktdata angiver 75 mm for tilslutning 2.
  • Rørdiameter til kompressionssæt: 12 mm. Ventilen leveres ikke med klemringssæt.

Tekniske data

  • Maksimalt arbejdstryk: 10 bar.
  • Prøvetryk: 16 bar.
  • Maksimal medietemperatur: 95 °C.
  • Tilslutning: RA 2000.
  • Oprindelsesland: Danmark.
  • Bly er angivet som SVHC-stof over 0,1 %.
  • Produktnummer: 403284203. Typebetegnelse: 013G7712. EAN: 5702420123660.

Specifikationer

  • Varenummer:
    403284203
  • EAN nummer:
    5702420123660
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    013G7712
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Arbejdstryk max:
    10bar
  • Automatisk udløbsstyring:
    True
  • betjening:
    Termostatisk med knap
  • Dimension:
    3/8
  • Dimension af ledningstilslutning:
    3/8"
  • Dimensionpå termostatisk reguleringselement:
    22 mm
  • DN mål:
    10
  • Egnet til 1-strengs system:
    False
  • Egnet til 2-strengs system:
    True
  • Farve på knappen:
    Grøn
  • Forhåndsindstillet:
    True
  • Forindstilling:
    Uden slaglængde begrænser
  • Forkortet byggelængde:
    True
  • Form:
    Lige
  • Gennemløbskapacitet (min. 10 kPa):
    10 - 135 l/h
  • Gennemløbskapacitet (min. 15 kPa):
    10 - 135 l/h
  • Gevind:
    3/8"
  • Højde:
    116.0 mm
  • kvs:
    0,65m³/h
  • KVS værdi:
    0.65 m³/h
  • Længde tilslutning 1:
    50.0 mm
  • Længde tilslutning 2:
    50.0 mm
  • Materiale:
    Messing
  • Materiale til hus:
    Messing
  • Materialekapslinger:
    Messing
  • Med bøjet slutstykke:
    False
  • Med klemringssæt:
    False
  • Med lige tilslutningsnippel:
    True
  • Med støvkappe:
    True
  • Med tætningsring:
    False
  • Medietemperatur max:
    95°C
  • Modsat strømningsretning:
    False
  • Overflade:
    Forniklet
  • Overfladebehandling:
    Nikkelbelagt
  • Passer til:
    2-strengsanlæg
  • Prøvetryk:
    16bar
  • Reel arbejdslængde tilslutning 1:
    75.0 mm
  • Retning:
    Ligeløbende
  • Rørdiameter kompressionssæt:
    12.0 mm
  • Størrelse på radiatortilslutning:
    3/8"
  • SVHC stof over 0,1%:
    Bly
  • Termostatisk forberedelse:
    True
  • Termostattilslutning:
    Klik
  • Tilslutning:
    RA 2000
  • Trykuafhængig:
    True
  • Type:
    Slutstykke / indvendig gevind
  • Ventiltype:
    Fremløbsventil
  • Producent/forhandler:
    Danfoss
