Danfoss RA-N 20 UK ventilhus, omvendt vinkelløb, 3/4"

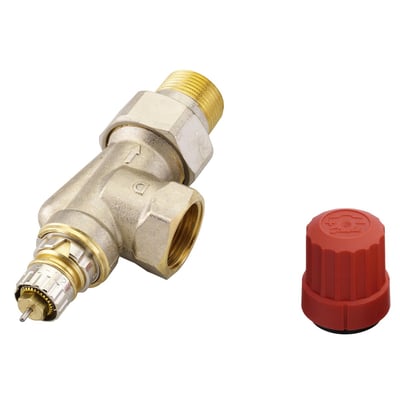

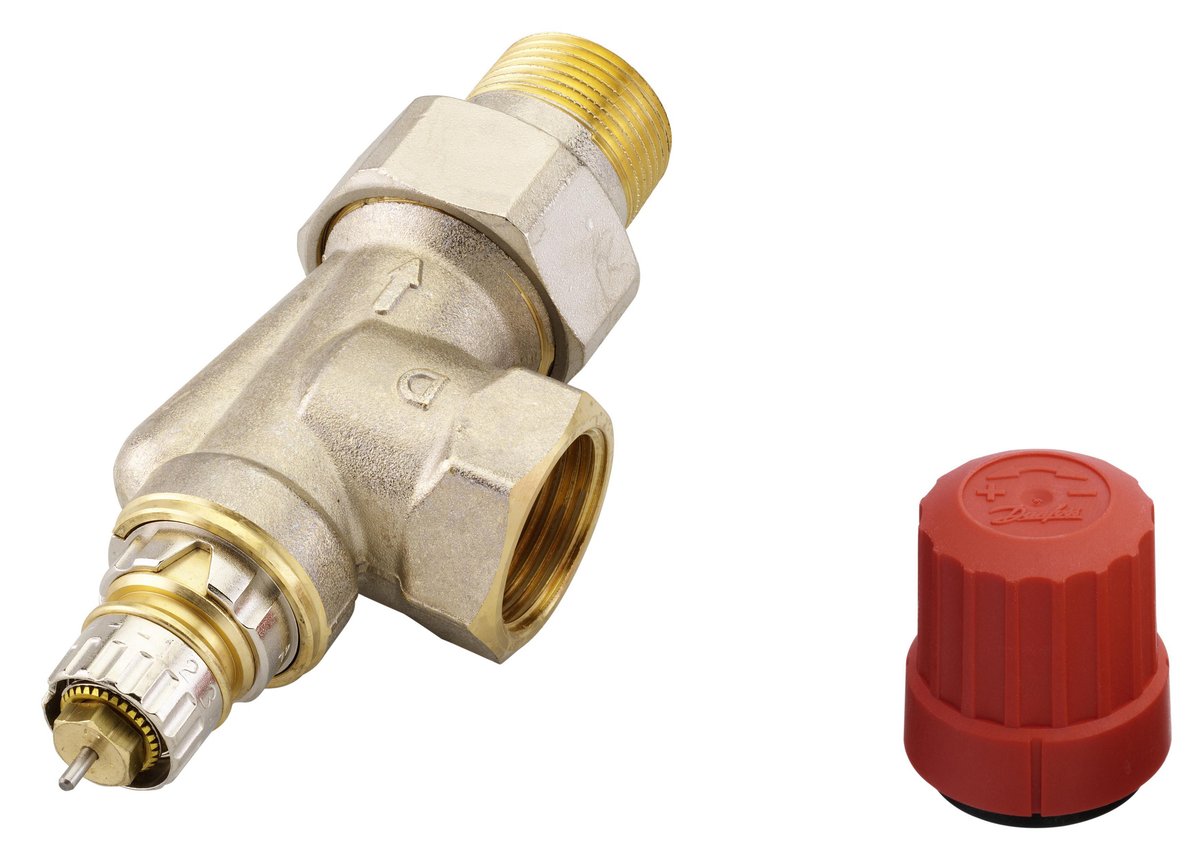

Danfoss RA-N 20 UK ventilhus med omvendt vinkelløb og rød dækhætte ved siden af, set skråt forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 10/11 - fredag d. 20/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
GLS Erhverv49,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
GLS Hjemmelevering59,00 kr.Tirsdag d. 10/11 - fredag d. 20/11
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 9/11 - torsdag d. 19/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Danfoss
Danfoss RA-N 20 UK ventilhus til tostrengsanlæg med omvendt vinkelløb, integreret forindstilling, RA 2000-kliktilslutning og 3/4" gevind. Læs mere…
  • Varenr.:
    403205006
  • EAN nr.:
    5702420009940
  • Typenr.:
    013G0155
pr. stk. inkl. moms
245,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Ventilhus til tostrengsanlæg

Danfoss RA-N 20 UK er et ventilhus med omvendt vinkelløb til vandbårne tostrengsanlæg. Ventilen har integreret forindstilling og rød dækhætte, som kan bruges til foreløbig regulering, før det termostatiske element er monteret. En pil på ventilhuset viser gennemløbsretningen.

Ventilhuset passer til termostatiske elementer i RA 2000-serien. Tilslutningen til det termostatiske element er RA 2000 med kliktilslutning, og dimensionen på reguleringselementet er 22 mm. Kombineret med RA 2000-elementer opfylder de tekniske data EN 215-1.

Tekniske specifikationer

  • Type: RA-N 20 UK, omvendt vinkelløb
  • DN 20 med 3/4" radiatortilslutning og 3/4" ledningstilslutning
  • Tilslutningstype: slutstykke med indvendigt gevind
  • Materiale: messing; overflade: forniklet og nikkelbelagt
  • Maks. arbejdstryk: 10 bar; prøvetryk: 16 bar
  • Maks. medietemperatur: 120 °C
  • Forindstilling: ja, uden slaglængdebegrænser
  • KV-værdi: 0,16–0,73 m³/h; KV-2-værdi: 0,8 m³/h; KVS-værdi: 1,0 m³/h
  • Gennemløbskapacitet ved min. 10 kPa: 50,6–252,08 l/h; ved min. 15 kPa: 61,92–309,6 l/h
  • Maks. differenstryk: 0,6 bar (0,06 MPa). Anbefalet maks. differenstryk: 0,3 bar (0,03 MPa) af hensyn til støj.
  • Højde: 110 mm. Tilslutningslængde 1 og 2: 66 mm hver. Reel arbejdslængde for tilslutning 1 og 2: 98 mm hver.
  • Støvkappe: ja; lige tilslutningsnippel: ja; termostatisk forberedt: ja
  • Egnet til tostrengsanlæg, ikke til etstrengsanlæg. Ikke trykuafhængig, ikke normalt lukket og ikke til modsat strømningsretning.
  • Uden klemringssæt, tætningsring, bøjet slutstykke, forkortet byggelængde og automatisk udløbsstyring.
  • SVHC-oplysning: bly over 0,1 %

RA-N-serien

RA-N-serien fås til gevindrør samt i udgaver med kromoverflade og til press-systemer. De angivne kv-intervaller for serien er RA-N 10: 0,04–0,56 m³/h, RA-N 15: 0,04–0,73 m³/h og RA-N 20/25: 0,10–1,04 m³/h. Indbygningsmålene følger Euronormen, byggerække F. UK- og sideløbsventiler følger byggerække D.

Produktidentifikation

  • Produktnummer: 403205006
  • Typenummer: 013G0155
  • EAN: 5702420009940
  • Oprindelsesland: BG

Specifikationer

  • Varenummer:
    403205006
  • EAN nummer:
    5702420009940
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    013G0155
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Arbejdstryk max:
    10bar
  • Automatisk udløbsstyring:
    Nej
  • betjening:
    Termostatisk med knap
  • Dimension af ledningstilslutning:
    3/4"
  • Dimensionpå termostatisk reguleringselement:
    22 mm
  • DN mål:
    20
  • Egnet til 1-strengs system:
    Nej
  • Egnet til 2-strengs system:
    Ja
  • Farve på knappen:
    Rød
  • Forhåndsindstillet:
    Ja
  • Forindstilling:
    Uden slaglængde begrænser
  • Forkortet byggelængde:
    Nej
  • Form:
    Fejlvinkel
  • Gennemløbskapacitet (min. 10 kPa):
    50.6 - 252.08 l/h
  • Gennemløbskapacitet (min. 15 kPa):
    61.92 - 309.6 l/h
  • Gevind:
    3/4"
  • Højde:
    110.0 mm
  • KV-2-værdi:
    0.8 m³/h
  • KV-værdi:
    0.16 - 0.73 m³/h
  • kvs:
    1m³/h
  • KVS værdi:
    1.0 m³/h
  • Længde tilslutning 1:
    66.0 mm
  • Længde tilslutning 2:
    66.0 mm
  • Materiale:
    Messing
  • Materiale til hus:
    Messing
  • Materialekapslinger:
    Messing
  • Med bøjet slutstykke:
    Nej
  • Med klemringssæt:
    Nej
  • Med lige tilslutningsnippel:
    Ja
  • Med støvkappe:
    Ja
  • Med tætningsring:
    Nej
  • Medietemperatur max:
    120°C
  • Modsat strømningsretning:
    Nej
  • Normal lukket (normally closed):
    Nej
  • Overflade:
    Forniklet
  • Overfladebehandling:
    Nikkelbelagt
  • Prøvetryk:
    16bar
  • Reel arbejdslængde tilslutning 1:
    98.0 mm
  • Reel arbejdslængde tilslutning 2:
    98.0 mm
  • Størrelse på radiatortilslutning:
    3/4"
  • SVHC stof over 0,1%:
    Bly
  • Termostatisk forberedelse:
    Ja
  • Termostattilslutning:
    Klik
  • Tilslutning:
    RA 2000
  • Trykuafhængig:
    Nej
  • Type:
    Slutstykke / indvendig gevind
  • Producent/forhandler:
    Danfoss
