IMI TA Calypso exact radiatorventil, 3/8", DN 10, vinkelløbende

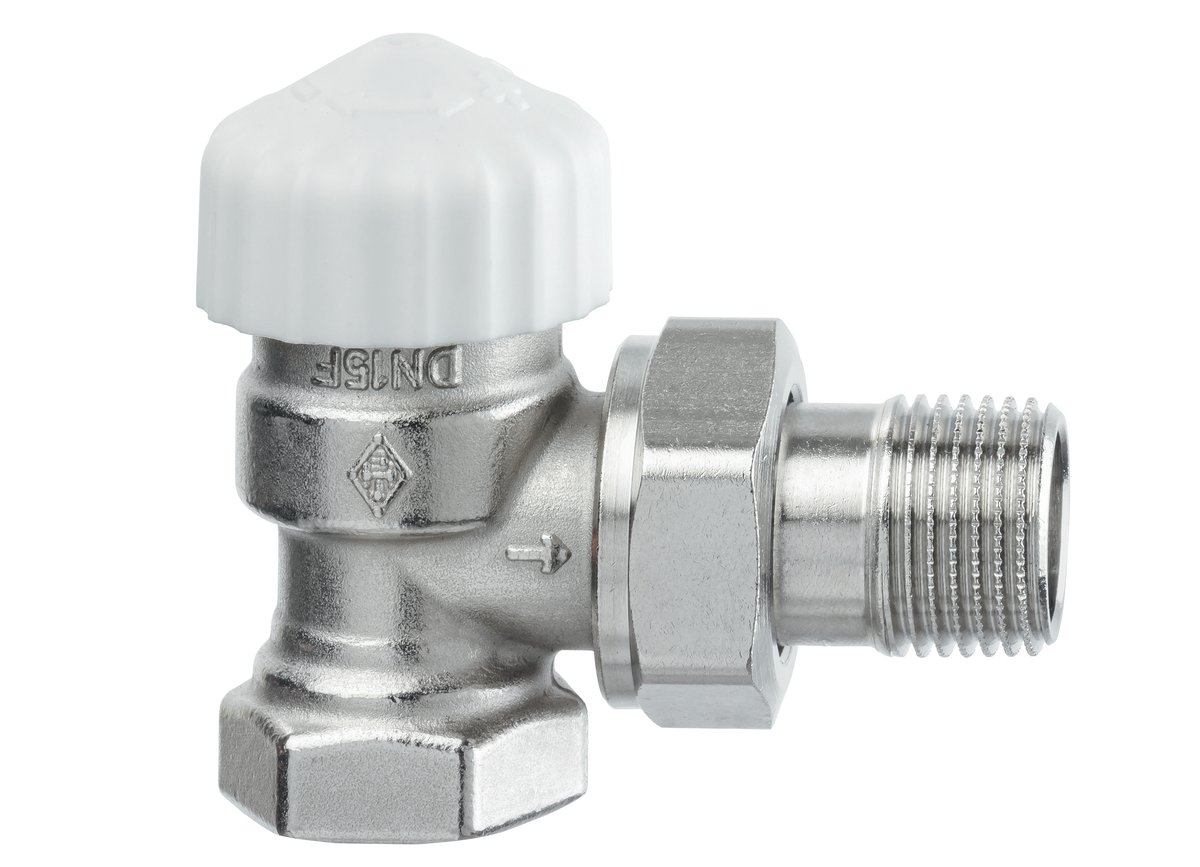

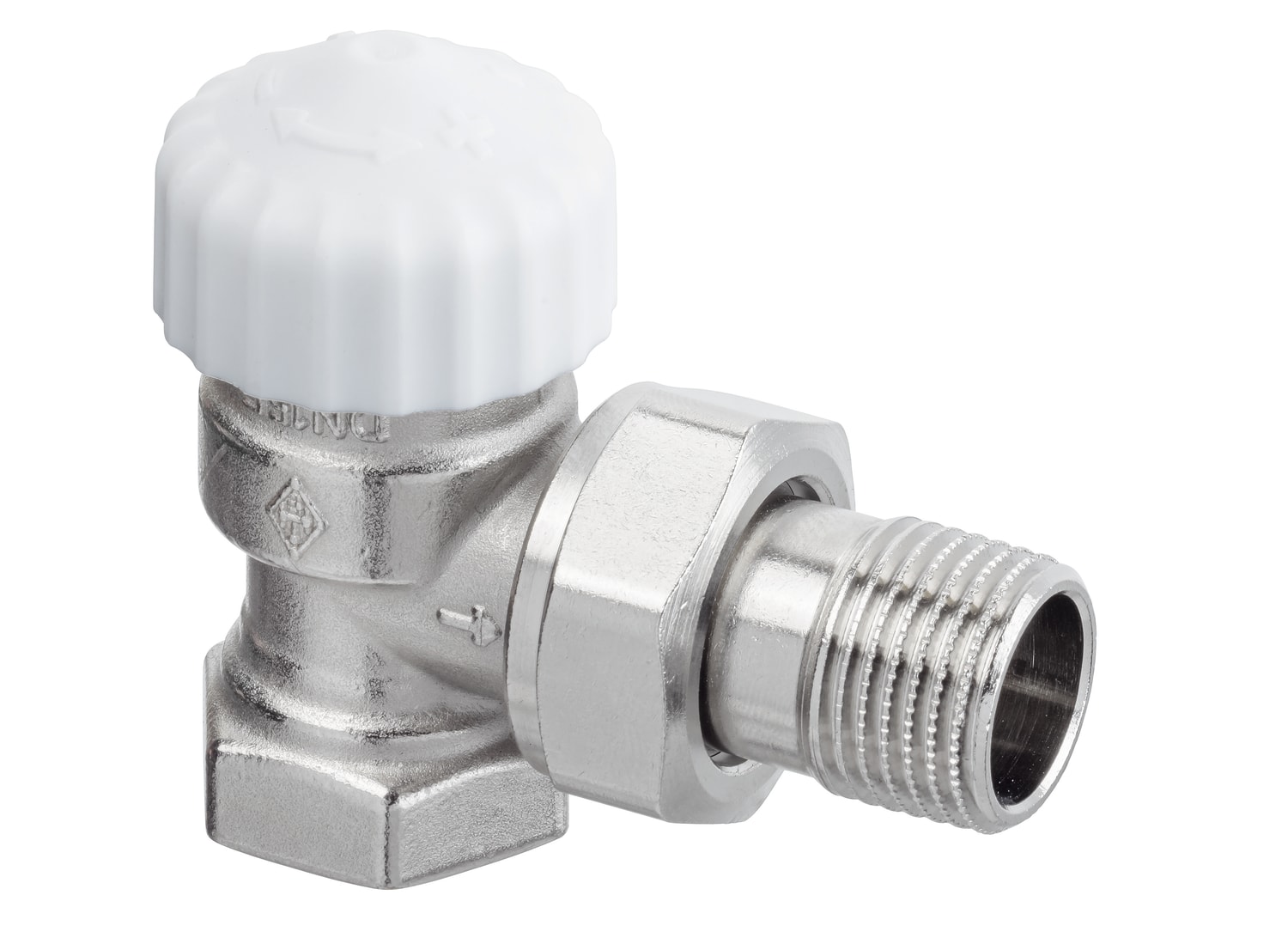

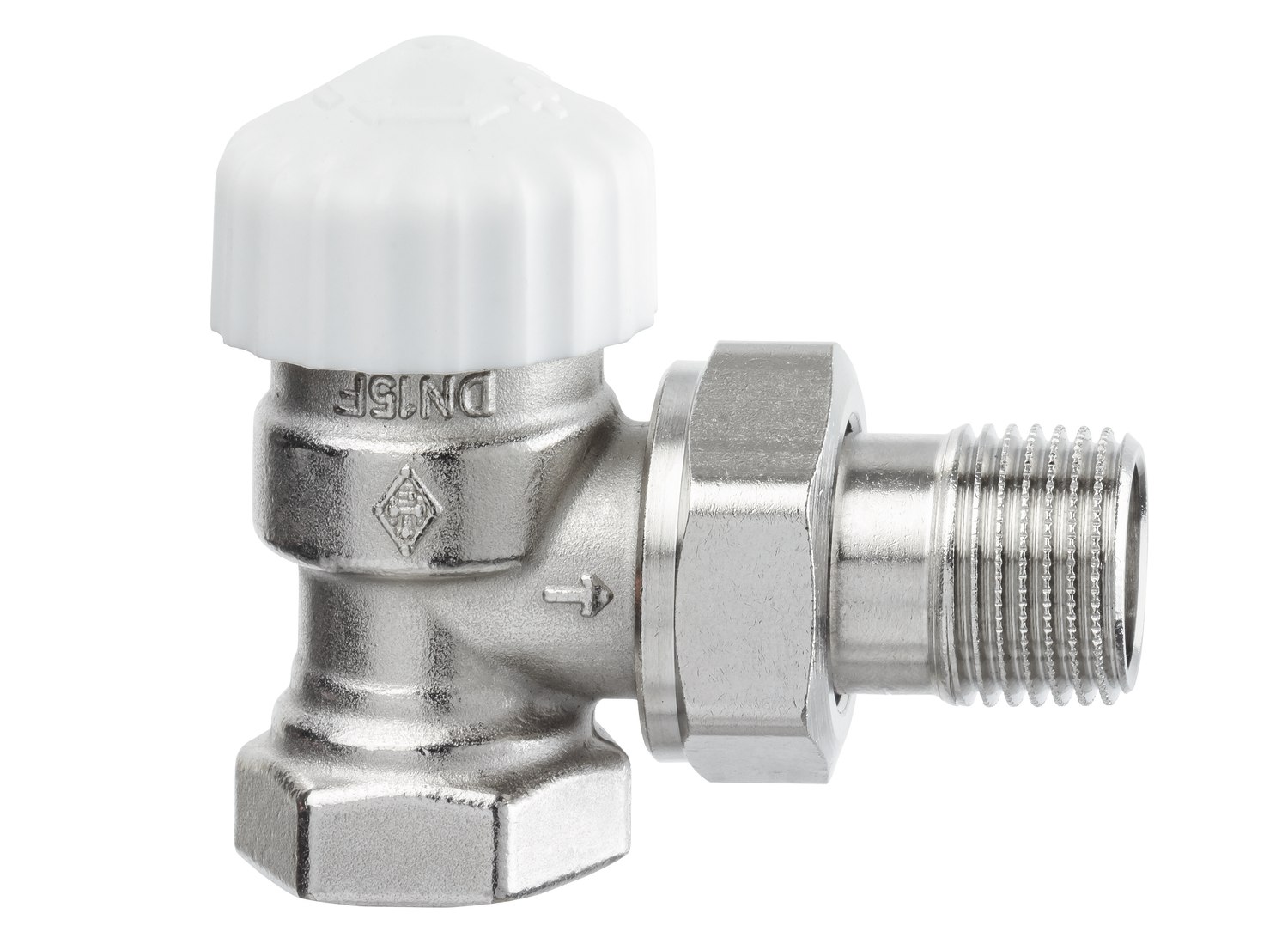

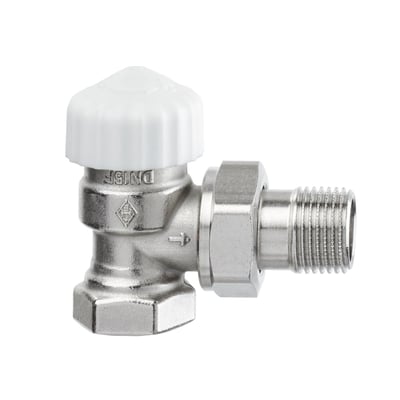

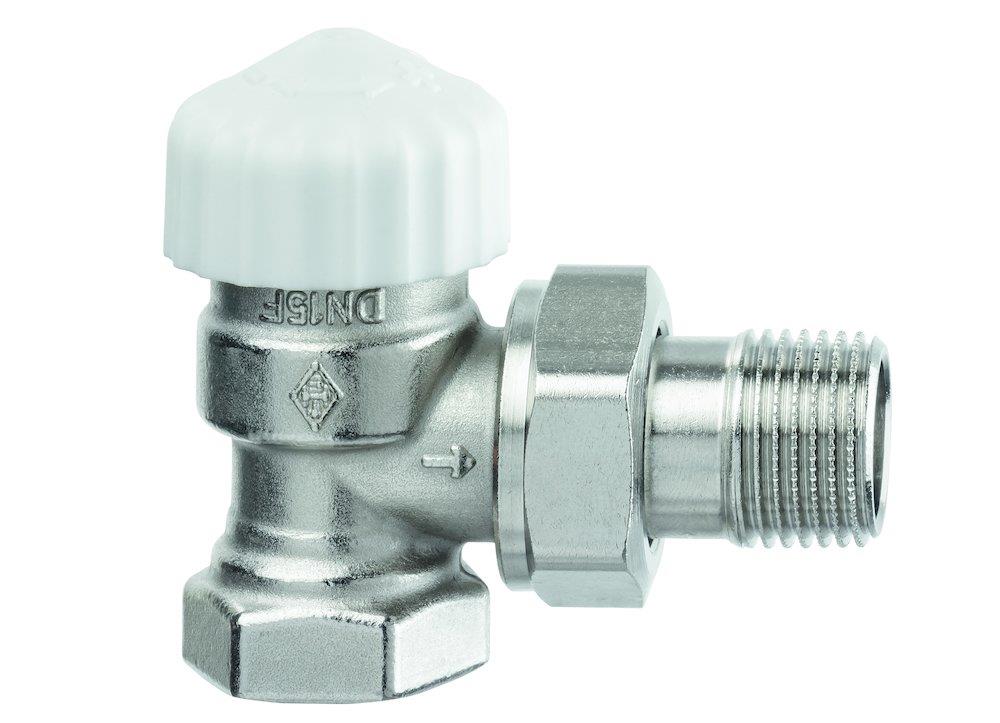

IMI TA Calypso exact vinkelløbende radiatorventil i forniklet udførelse med hvid beskyttelseskappe og 3/8" gevind.IMI TA Calypso exact radiatorventil set fra siden med hvid kappe, synligt gevind og retvinklet ventilhus, DN 10.IMI TA Calypso exact vinkelløbende radiatorventil set skråt forfra med hvid kappe og udvendigt 3/8" gevind.
PRISGARANTI
1 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 4/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 4/11
GLS Erhverv49,00 kr.Onsdag d. 4/11
GLS Hjemmelevering59,00 kr.Onsdag d. 4/11
Direkte levering149,00 kr.Tirsdag d. 3/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 3/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket IMI
Vinkelløbende IMI TA Calypso exact fremløbsventil til 2-strengsanlæg med trinløs forindstilling, 3/8"-tilslutning og termostatgevind M30 x 1,5. Læs mere…
  • Varenr.:
    403331103
  • EAN nr.:
    4024052923014
  • Typenr.:
    3451-01.000
pr. stk. inkl. moms
186,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

IMI TA Calypso exact er en vinkelløbende fremløbsventil til varmeanlæg med 2-strengssystem og normal til høj temperaturafkøling. Den trinløse forindstilling understøtter hydraulisk balancering, så varmefordelingen kan tilpasses varmebehovet. Ventilen har et stort flowområde, lavt lydniveau og lave flowtolerancer.

Funktion og anvendelse

  • Til 2-strengsanlæg; ikke egnet til 1-strengsanlæg.
  • Funktioner: regulering, afspærring og trinløs forindstilling.
  • Forhåndsindstillet og uden slaglængdebegrænser.
  • Optimeret støjreduktion gennem særligt udformet indstilling.
  • Dobbelt O-ring-tætning.
  • Forkortet byggelængde og støvkappe.
  • Ikke egnet til modsat strømningsretning.

Tilslutning og flow

  • Ventiltype: fremløbsventil, vinkelløbende, DN 10.
  • Radiatortilslutning: 3/8" med udvendigt gevind. Gevindstigning: 18,0 TPI.
  • Tilslutning til termostat og aktuator: M30 x 1,5, IMI Heimeier.
  • Rørtilslutningen er beskrevet med dobbelt tilslutningsfitting, der passer til klemmerørsfitting til Alu/PEX-rør. Klemringssæt medfølger ikke.
  • For udgaven med indvendigt gevind angives tilslutning til gevindrør eller kompressionsfittings til kobberrør og præcisionsstålrør.
  • Kvs-værdi: 0,86 m³/h. KV-værdi: 0,05–0,67 m³/h.

TA-radiatorbøjning med VVS-nr. 403399004 passer ikke til Calypso exact.

Tryk og temperatur

  • Trykklasse: PN 10.
  • Maks. arbejdstryk: 10 bar.
  • Arbejdstemperatur: 2–120 °C. Ved brug med beskyttelseshætte eller aktuator er maksimum 100 °C; med pressfitting er maksimum 110 °C.

Materialer og udførelse

  • Ventilhus: messing. Overfladebehandling: forniklet/nikkelbelagt.
  • O-ringe og kegle: EPDM-gummi.
  • Returfjeder: rustfrit stål.
  • Ventilindsats: messing, PPS (polyfenylsulfid) og SPS (syndiotaktisk polystyren).
  • Spindel: Niro-stål med dobbelt O-ring-tætning.
  • Termostatisk betjening uden knap; angivet knapfarve: hvid.
  • SVHC-stof over 0,1 %: bly.
  • Oprindelsesland: Tyskland.

Den komplette termostatindsats kan udskiftes med serviceværktøj uden at aftappe anlægget.

Produktdata

  • Type: 3451-01.000.
  • Produktnummer: 403331103.
  • EAN: 4024052923014.

Specifikationer

  • Varenummer:
    403331103
  • EAN nummer:
    4024052923014
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    3451-01.000
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Arbejdstryk max:
    10bar
  • Automatisk udløbsstyring:
    False
  • betjening:
    Termostatisk uden knap
  • Dimension af ledningstilslutning:
    3/8 tomme
  • Dimensionpå termostatisk reguleringselement:
    M30 x 1.5
  • DN mål:
    10
  • Egnet til 1-strengs system:
    False
  • Egnet til 2-strengs system:
    True
  • Farve på knappen:
    Hvid
  • Forhåndsindstillet:
    True
  • Forindstilling:
    Uden slaglængde begrænser
  • Forkortet byggelængde:
    True
  • Form:
    Retvinklet
  • Gevind:
    3/8"
  • Gevindstigning strømtilslutning:
    18.0 TPI
  • KV-værdi:
    0.05 - 0.67 m³/h
  • kvs:
    0,86m³/h
  • KVS værdi:
    0.86 m³/h
  • Materiale:
    Messing
  • Materiale til hus:
    Messing
  • Med bøjet slutstykke:
    False
  • Med klemringssæt:
    False
  • Med støvkappe:
    True
  • Medietemperatur max:
    120°C
  • Modsat strømningsretning:
    False
  • Overflade:
    Forniklet
  • Overfladebehandling:
    Nikkelbelagt
  • Passer til:
    2-strengsanlæg
  • Retning:
    Vinkelløbende
  • Størrelse på radiatortilslutning:
    3/8"
  • SVHC stof over 0,1%:
    Bly
  • Termostatisk forberedelse:
    True
  • Tilslutning:
    M30 x 1,5
  • Type:
    Slutstykke / udvendig gevind
  • Ventiltype:
    Fremløbsventil
  • Producent/forhandler:
    IMI
