Eclipse F dynamisk radiatorventil, 3/4", DN 20, ligeløbende

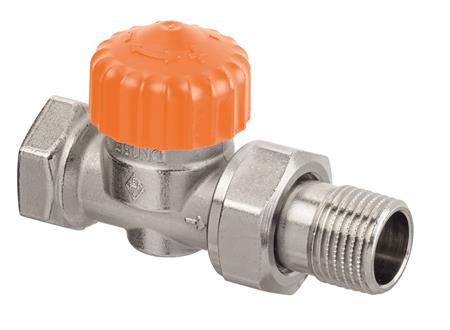

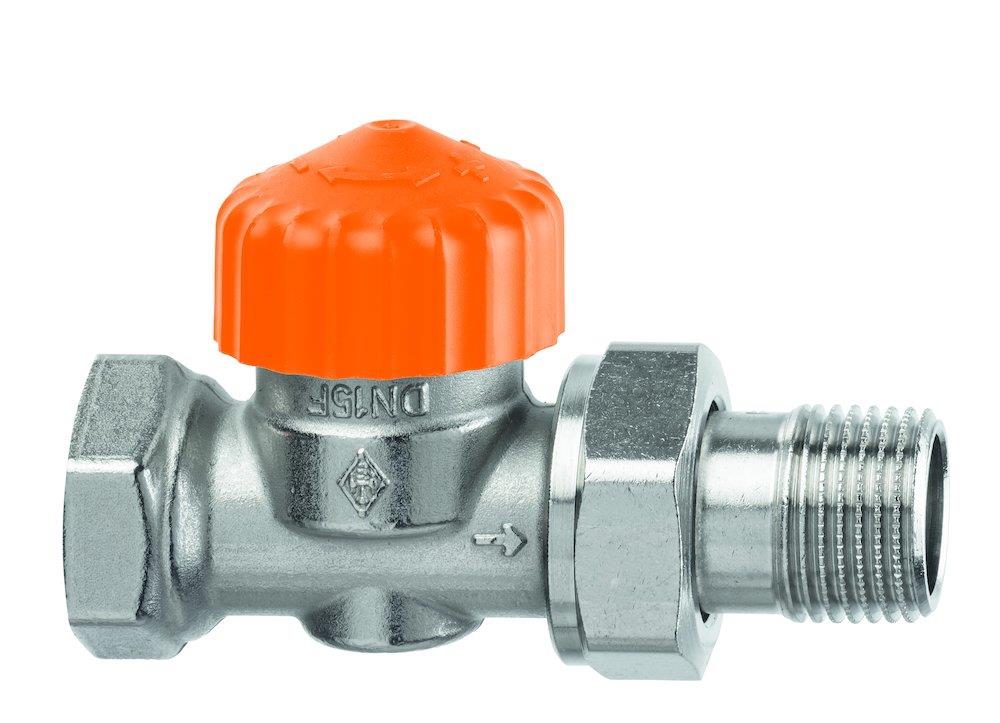

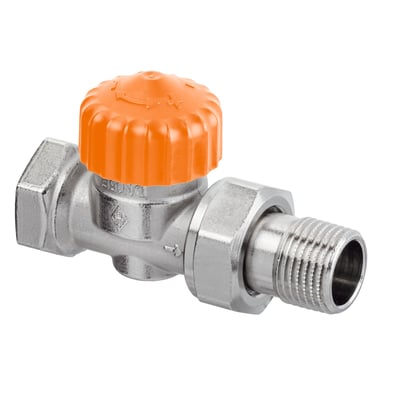

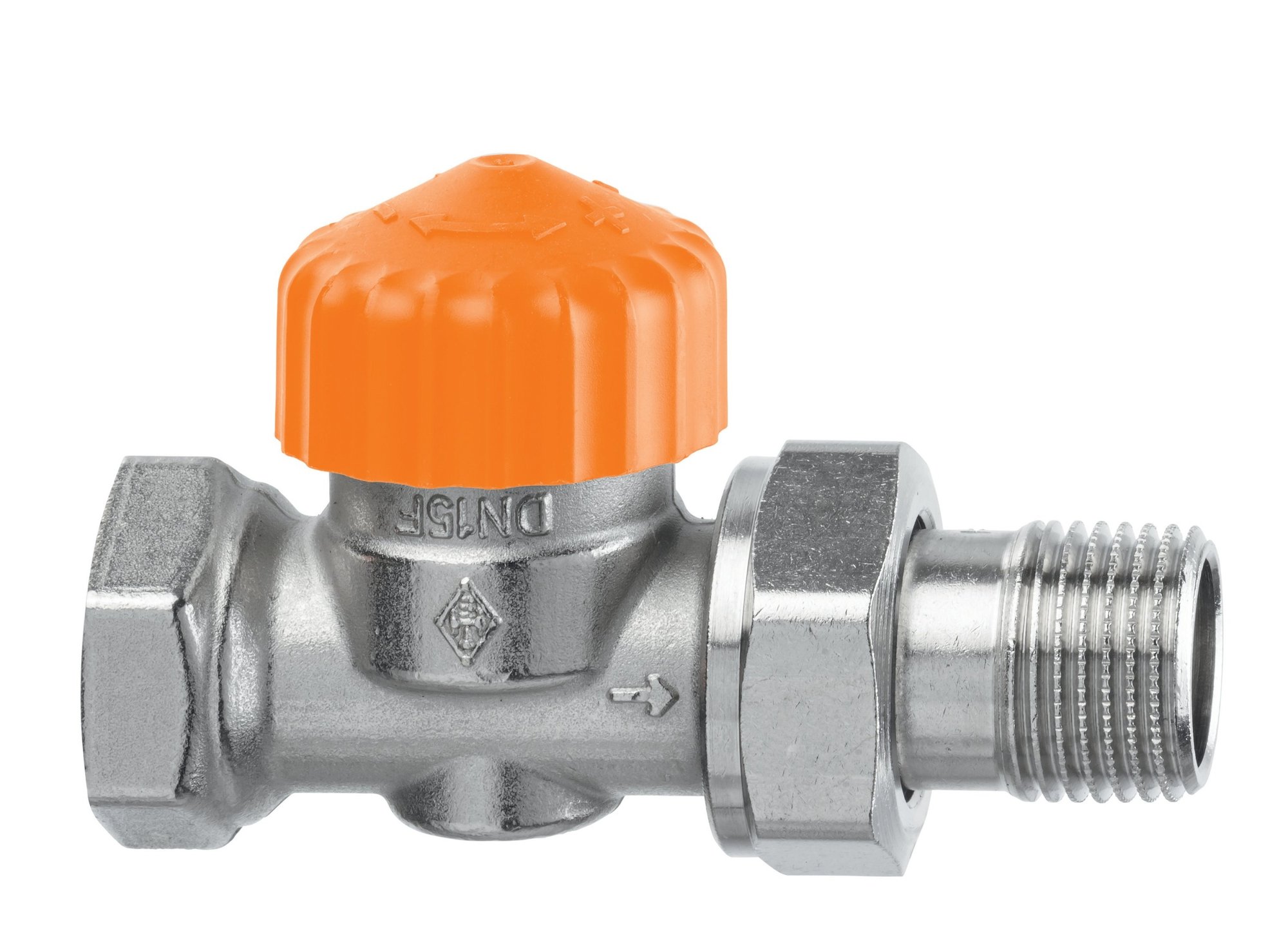

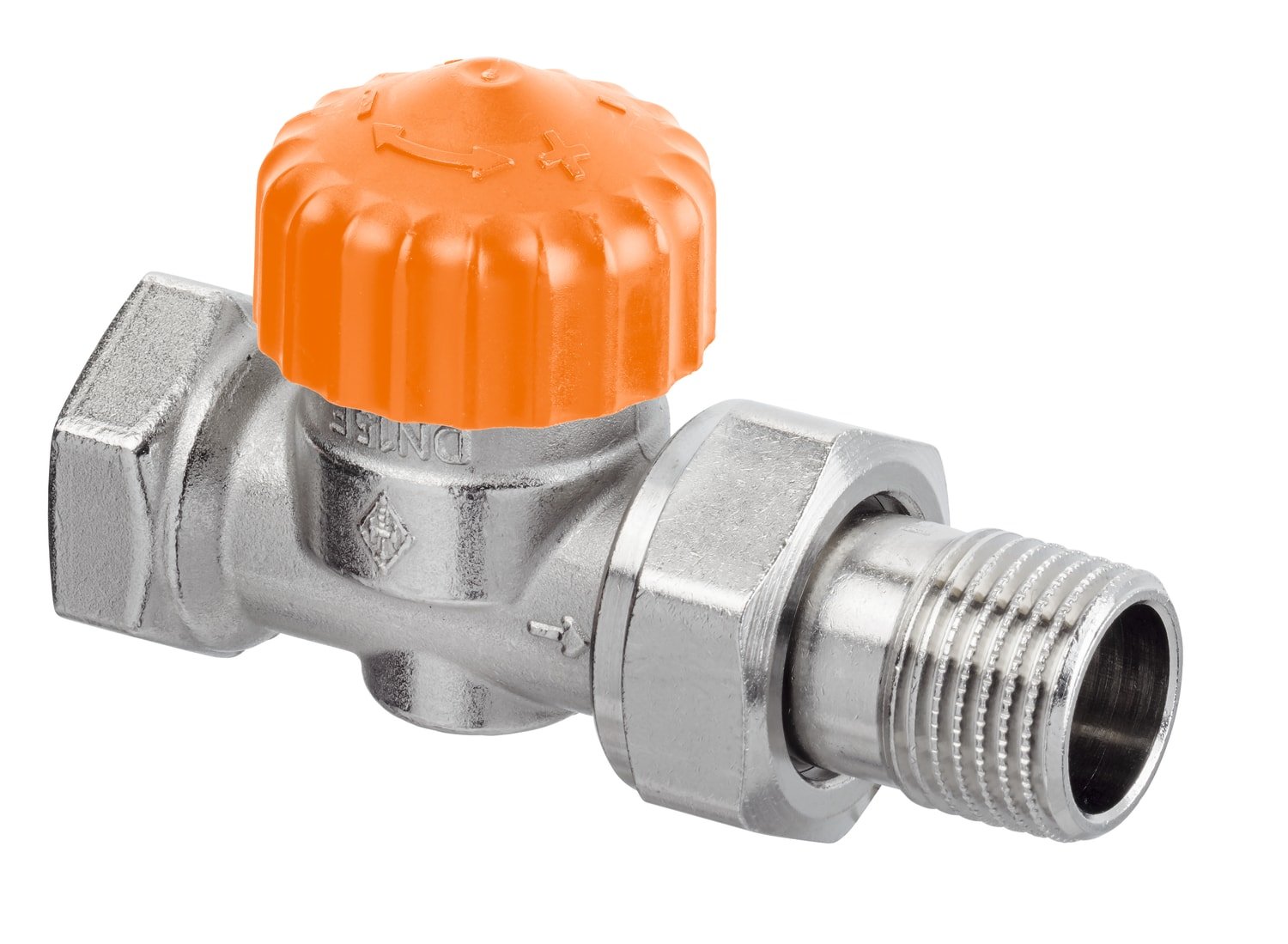

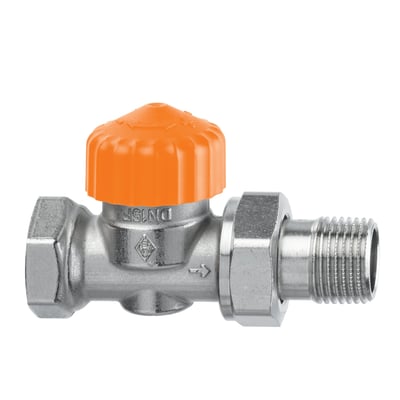

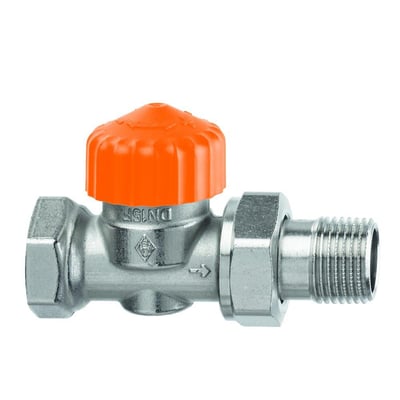

IMI Eclipse F dynamisk ligeløbende radiatorventil, DN 20 og 3/4", set skråt med orange beskyttelseshætte.IMI Eclipse F dynamisk radiatorventil DN 20 set fra siden med orange hætte og gevindtilslutninger i hver ende.IMI Eclipse F ligeløbende radiatorventil DN 20 set skråt fra den modsatte vinkel med orange beskyttelseshætte.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres tirsdag d. 1/12 - fredag d. 11/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Tirsdag d. 1/12 - fredag d. 11/12
GLS Erhverv49,00 kr.Tirsdag d. 1/12 - fredag d. 11/12
GLS Hjemmelevering59,00 kr.Tirsdag d. 1/12 - fredag d. 11/12
Click&Collect i Svenstrup (9230)0,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket IMI
Ligeløbende termostatstyret radiatorventil med 3/4" tilslutning, DN 20 og integreret flowbegrænser, der kan indstilles fra 10 til 150 l/h. Læs mere…
  • Varenr.:
    403325106
  • EAN nr.:
    4024052932818
  • Typenr.:
    3462-03.000
pr. stk. inkl. moms
252,00 kr.

Måske interessant?

Beskrivelse

Termostatstyret radiatorventil med flowbegrænsning

Eclipse F er en ligeløbende, dynamisk radiatorventil til 2-strengede varme- og køleanlæg. Den integrerede flowbegrænser gør det muligt at indstille flowet direkte på ventilen. Ventilen regulerer flowet uafhængigt af differenstrykket, og det indstillede flow overskrides ikke, når anlæggets belastning ændrer sig, eksempelvis når andre ventiler lukker eller efter opstart efter natsænkning.

Eclipse F DN 20 lige har samme byggemål som Danfoss RA-DV DN 20 lige. Ventilhuse mærket II+ kan opgraderes til Eclipse, herunder Calypso exact, Calypso, Mikrotherm F, Multilux og Multilux 4-Set. Radiatorbøjning VVS-nr. 403399004 passer ikke til Eclipse F.

Funktioner og indstilling

  • Integreret automatisk flowbegrænser med indstillingsområde på 10–150 l/h
  • Funktioner: regulering, flowbegrænsning og afspærring
  • Fabriksindstilling: opstartsindstilling
  • Maks. nominelt flow qmN ved 10 kPa: 110 l/h iht. EN 215
  • Trykklasse PN 10 og maks. arbejdstryk 10 bar
  • Egnet til 2-strengssystem, ikke egnet til 1-strengssystem
  • Forhåndsindstillet og termostatisk forberedt; uden slaglængdebegrænser
  • Termostatisk betjening uden knap; med støvkappe
  • Forkortet byggelængde
  • Ikke beregnet til modsat strømningsretning og ikke normalt lukket

Tryk og temperatur

  • Maks. differenstryk: 60 kPa (<30 dB(A))
  • Min. differenstryk ved 10–100 l/h: 10 kPa
  • Min. differenstryk ved 100–150 l/h: 15 kPa
  • Maks. arbejdstemperatur: 120 °C; 100 °C med beskyttelseshætte eller aktuator
  • Min. arbejdstemperatur: −10 °C

Tilslutning

  • Radiatortilslutning: 3/4" med udvendigt gevind, DN 20
  • Tilslutning til termostat og aktuator: M30 x 1,5, IMI Heimeier
  • Dobbelt tilslutningsfitting er egnet til klemmerørsfitting til Alu/PEX-rør
  • Udgaven med indvendigt gevind er beregnet til gevindforsynede rør eller kompressionsfittings til kobberrør og præcisionsstålrør

Materialer og udførelse

  • Ventilhus: messing; attributdata angiver også bronze som husmateriale
  • O-ringe og kegle: EPDM-gummi
  • Returfjeder: rustfrit stål
  • Ventilindsats: messing, PPS (polyfenylsulfid) og SPS (syndiotaktisk polystyren)
  • Spindel: Niro-stål med dobbelt O-ring-tætning
  • Ventilhus og koblingsdele er forniklede
  • Den komplette termostatindsats kan udskiftes med serviceværktøj uden aftapning af anlægget
  • Attributdata angiver bly som SVHC-stof over 0,1 %

Produktdata

  • Type: slutstykke med udvendigt gevind
  • Varenummer: 403325106
  • Typenummer: 3462-03.000
  • EAN: 4024052932818

Specifikationer

  • Varenummer:
    403325106
  • EAN nummer:
    4024052932818
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    3462-03.000
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Arbejdstryk max:
    10bar
  • Automatisk udløbsstyring:
    Ja
  • betjening:
    Termostatisk uden knap
  • Dimension:
    3/4
  • Dimension af ledningstilslutning:
    3/4"
  • Dimensionpå termostatisk reguleringselement:
    M30 x 1.5
  • DN mål:
    20
  • Egnet til 1-strengs system:
    Nej
  • Egnet til 2-strengs system:
    Ja
  • Farve på knappen:
    Andet
  • Forhåndsindstillet:
    Ja
  • Forindstilling:
    Uden slaglængde begrænser
  • Forkortet byggelængde:
    Ja
  • Form:
    Lige
  • Gevind:
    3/4"
  • Gevindstigning strømtilslutning:
    14.0 TPI
  • Materiale:
    Messing
  • Materiale til hus:
    Bronze
  • Med bøjet slutstykke:
    Nej
  • Med klemringssæt:
    Nej
  • Med støvkappe:
    Ja
  • Medietemperatur max:
    120°C
  • Modsat strømningsretning:
    Nej
  • Normal lukket (normally closed):
    Nej
  • Overflade:
    Forniklet
  • Overfladebehandling:
    Nikkelbelagt
  • Retning:
    Ligeløbende
  • Størrelse på radiatortilslutning:
    3/4"
  • SVHC stof over 0,1%:
    Bly
  • Termostatisk forberedelse:
    Ja
  • Tilslutning:
    M30 x 1,5
  • Type:
    Slutstykke / udvendig gevind
  • Producent/forhandler:
    IMI
