Kontaktor til reversering TeSys D, LC2D12BL, 12 A, 2 × 3P + 2NO + 2NC, 24 V DC

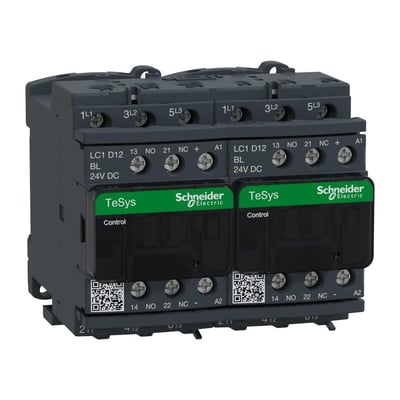

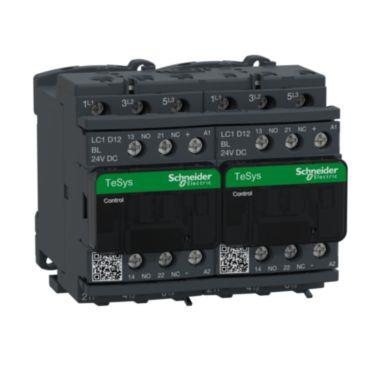

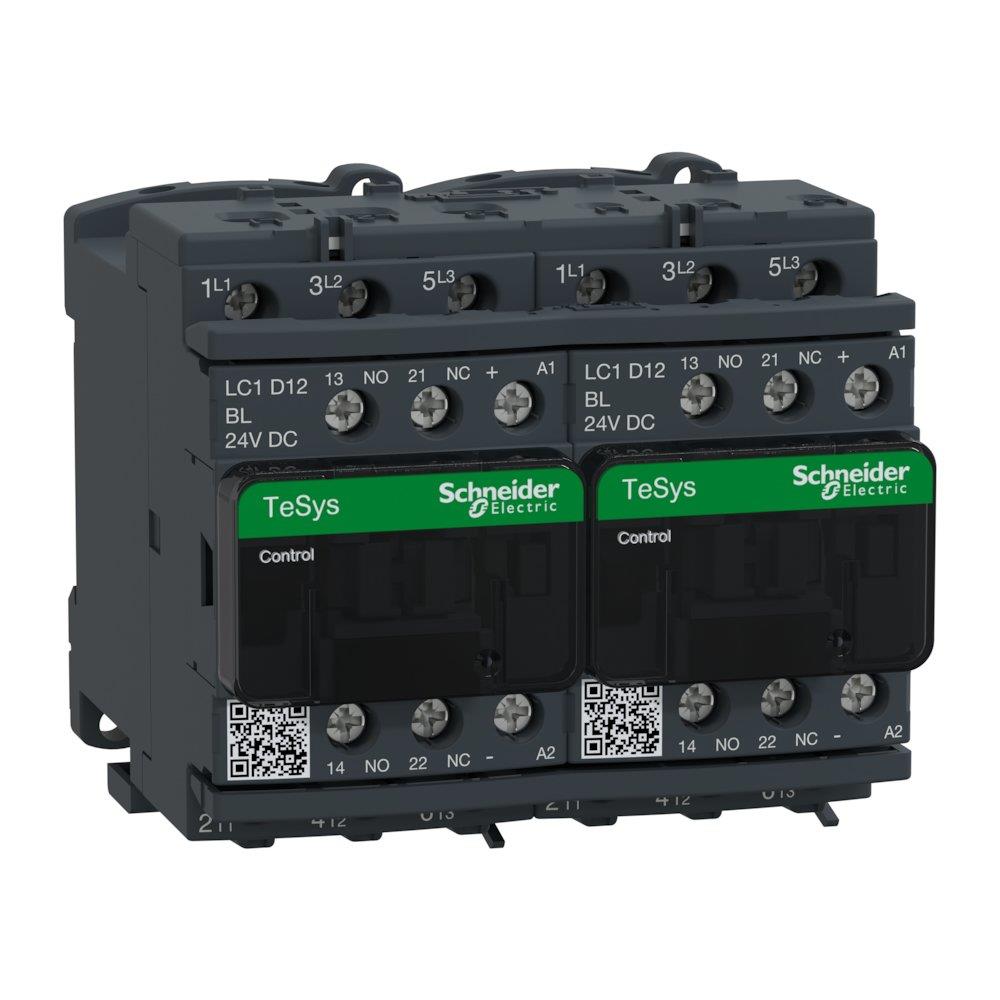

Schneider Electric TeSys D LC2D12BL reverseringskontaktor med to kontaktorer, 12 A og 24 V DC, set skråt forfra.Schneider Electric TeSys D LC2D12BL reverseringskontaktor med to sammenbyggede kontaktorer, set mere lige forfra.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
TeSys D-reverseringskontaktor LC2D12BL med 12 A AC-3, 24 V DC-spole, 2 × 3P, 2NO + 2NC hjælpekontakter og IP20. Læs mere…
  • Varenr.:
    7522413864
  • EAN nr.:
    3389110541533
  • Typenr.:
    LC2D12BL
pr. stk. inkl. moms
1.083,00 kr.

Måske interessant?

Beskrivelse

TeSys D LC2D12BL er en reverseringskontaktor med 24 V DC-betjening. Den samlede reverseringsenhed er angivet med 2 × 3P samt 2NO + 2NC. Hver kontaktor har 3 sluttende hovedkontakter og 1 NO- og 1 NC-hjælpekontakt.

  • Mærkestrøm: 12 A ved AC-3, 400 V
  • Nominel driftseffekt: 5,5 kW ved AC-3, 400 V; 5,59 kW efter NEMA
  • Nominel driftstrøm: 25 A ved AC-1, 400 V
  • Spolespænding: 24 V DC
  • Kapslingsklasse: IP20; NEMA-beskyttelsesgrad: Andet
  • Mål: 90 mm bred, 77 mm høj og 95 mm dyb
  • Montering på plade eller skinne; mulighed for montageskinne

Motoreffekt

Angivne motoreffekter ved AC, 50/60 Hz:

  • 3 kW ved 220–230 V
  • 5,5 kW ved 380–400 V
  • 5,5 kW ved 415–440 V
  • 7,5 kW ved 500 V
  • 7,5 kW ved 660–690 V

Angivne motoreffekter i hp ved AC, 50/60 Hz:

  • 1 hp ved 115 V til enfasede motorer
  • 2 hp ved 230/240 V til enfasede motorer
  • 3 hp ved 200/208 V til trefasede motorer
  • 3 hp ved 230/240 V til trefasede motorer
  • 7,5 hp ved 460/480 V til trefasede motorer
  • 10 hp ved 575/600 V til trefasede motorer

Elektriske data

  • Konventionel termisk strøm (Ith): 10 A ved højst 60 °C i signalkredsen og 25 A ved højst 60 °C i effektkredsen
  • Mærkeslutteevne (Irms): 140 A AC og 250 A DC i signalkredsen efter IEC 60947-5-1; 250 A ved 440 V i effektkredsen efter IEC 60947
  • Korttidsstrøm (Icw): 100 A i 1 s, 120 A i 500 ms og 140 A i 100 ms i signalkredsen; 105 A ved højst 40 °C i 10 s, 210 A ved højst 40 °C i 1 s, 61 A ved højst 40 °C i 1 min. og 30 A ved højst 40 °C i 10 min. i effektkredsen
  • Anbefalet sikringsstørrelse: 10 A gG i signalkredsen efter IEC 60947-5-1; 25 A gG ved højst 690 V, koordinationstype 2, eller 40 A gG ved højst 690 V, koordinationstype 1, i effektkredsen
  • Isolationsspænding (Ui): 690 V i henhold til IEC 60947-4-1 for effektkredsen og IEC 60947-1 for signalkredsen; 600 V for begge kredse med CSA- og UL-certificering
  • Elektrisk holdbarhed: 0,8 Mcycles ved 25 A AC-1 og Ue højst 440 V; 2 Mcycles ved 12 A AC-3 og Ue højst 440 V
  • Effekttab pr. pol: 0,36 W ved AC-3 og 1,56 W ved AC-1
  • Overspændingskategori III; angivet DC-driftsspænding: 440 V
  • Angivet AC-spolespænding: 0–0 V ved 50 Hz og 0–0 V ved 60 Hz

Tilslutning og montage

Effektkreds og styrekreds tilsluttes med skrueklemmer. De angivne lederkombinationer gælder for både effektkreds og styrekreds:

  • Én fleksibel leder på 1–4 mm² med eller uden kabelende
  • Én massiv leder på 1–4 mm² uden kabelende
  • To fleksible ledere på 1–2,5 mm² med kabelender
  • To fleksible ledere på 1–4 mm² uden kabelender
  • To massive ledere på 1–4 mm² uden kabelender

Tilspændingsmomentet er 1,7 N·m for både effekt- og styrekredsklemmer. Tilspændingen er angivet med flad skruetrækker Ø 6 mm eller Philips-skruetrækker nr. 2.

Funktion og holdbarhed

  • Beskyttelsesdæksel: Med
  • Udløsningstype: Mekanisk
  • Driftstid: 20–30 ms ved åbning og 65,45–88,55 ms ved lukning
  • Mekanisk holdbarhed: 30 Mcycles
  • B10d: 1.369.863 cyklusser ved nominel belastning og 20.000.000 cyklusser ved mekanisk belastning, i henhold til EN/ISO 13849-1

Standarder og øvrige oplysninger

Standarder: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1 og UL 508. Produktcertificeringer: BV, CCC, CSA, gL, GOST, RINA og UL.

  • Type: LC2D12BL
  • Produktnummer: 7522413864
  • EAN: 3389110541533
  • Toldkode: 85364900
  • Oprindelsesland: FR
  • Angivet SVHC-stof over 0,1 %: Bly

Specifikationer

  • Varenummer:
    7522413864
  • EAN nummer:
    3389110541533
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LC2D12BL
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Bredde:
    90.0 mm
  • Driftsspænding DC:
    440 - 440 V
  • Dybde:
    95.0 mm
  • Funktion:
    Reverseringssikkerhed
  • Højde:
    77.0 mm
  • Kapslingsklasse IP:
    IP20
  • Montageskinnemulighed:
    Ja
  • Nominel drift effekt NEMA:
    5.59 kW
  • Nominel drifteffekt AC-3, 400 V:
    5.5 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    12.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    25.0 A
  • Poltal:
    3P
  • Spænding:
    24 DCV
  • Spændingstype (driftspænding):
    DC
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    0 - 0 V
  • Spolespænding AC 60HZ:
    0 - 0 V
  • Spolespænding DC:
    24 - 24 V
  • Strøm:
    12A
  • SVHC stof over 0,1%:
    Bly
  • Tilslutning for styrekreds:
    Skrueforbindelse
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
