Kontaktor til reversering TeSys D, 12 A, 2 × 3P, 2 NO + 2 NC, 48 V AC

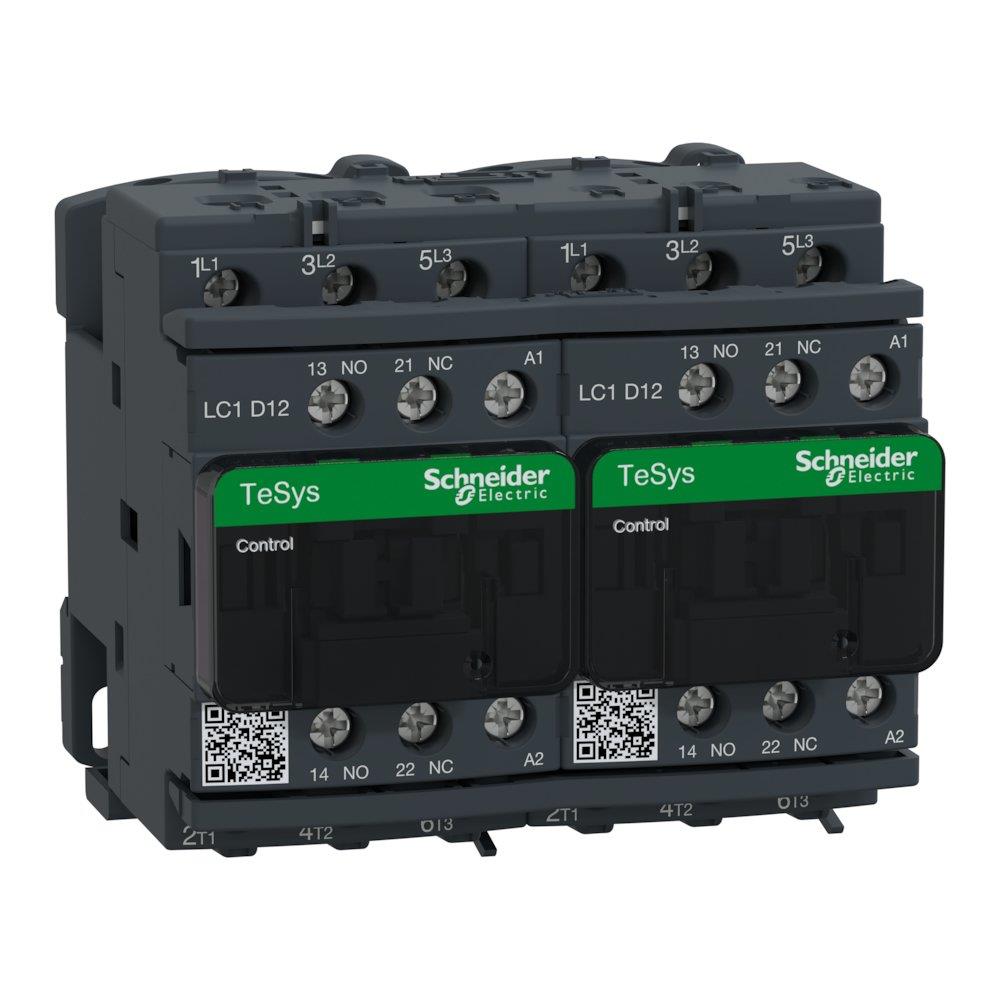

Schneider Electric TeSys D-reverseringskontaktor med 12 A og 48 V AC, set skråt forfra med to kontaktorenheder.Schneider Electric TeSys D-reverseringskontaktor med 12 A og 48 V AC, set mere lige forfra med synlige skrueterminaler.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Reverseringskontaktor med 12 A AC-3 ved 400 V, 2 × 3P, 2 NO- og 2 NC-hjælpekontakter, 48 V AC-styring og IP20. Læs mere…
  • Varenr.:
    7522413987
  • EAN nr.:
    3389110385731
  • Typenr.:
    LC2D12E7
pr. stk. inkl. moms
997,00 kr.

Måske interessant?

Beskrivelse

TeSys D-kontaktor til reversering med 12 A mærkestrøm ved AC-3 og 400 V. Enheden består af to 3-polede kontaktorer med samlet 2 NO- og 2 NC-hjælpekontakter. Styrespændingen er 48 V AC, og tilslutningerne udføres med skrueklemmer.

Tekniske data

  • Poltal: 2 × 3P; 3 sluttende hovedkontakter og 0 brydende hovedkontakter NC pr. kontaktor.
  • Hjælpekontakter: 1 NO + 1 NC pr. kontaktor, samlet 2 NO + 2 NC.
  • Mærkestrøm: 12 A ved AC-3, 400 V; 25 A ved AC-1, 400 V.
  • Nominel driftseffekt: 5,5 kW ved AC-3, 400 V; NEMA-driftseffekt: 5,59 kW.
  • Styrespænding: 48 V AC. Spændingstype for betjening og drift: AC.
  • Kapslingsklasse: IP20. NEMA-beskyttelsesgrad: Andet.
  • Dimensioner: 90 mm bred, 77 mm høj og 86 mm dyb.
  • Montering: plade eller skinne. Montageskinne er mulig.
  • Beskyttelsesdæksel medfølger. Udløsertype: mekanisk. Overspændingskategori: III.
  • Konventionel termisk strøm (Ith): 10 A ved ≤ 60 °C for signalstrømkreds og 25 A ved ≤ 60 °C for effektkreds.

Motor- og kredsløbsdata

  • Motorbelastning ved 50/60 Hz: 2 hp ved 230/240 V AC til 1-fasede motorer.
  • Motorbelastning ved 50/60 Hz: 3 hp ved 200/208 V AC og 3 hp ved 230/240 V AC til 3-fasede motorer.
  • Motorbelastning ved 50/60 Hz: 7,5 hp ved 460/480 V AC og 10 hp ved 575/600 V AC til 3-fasede motorer.
  • Mærkeslutteevne Irms: 140 A AC og 250 A DC for signalstrømkreds i henhold til IEC 60947-5-1; 250 A ved 440 V for effektkreds i henhold til IEC 60947.
  • Nominel korttidsstrøm (Icw): Signalstrømkreds 100 A i 1 s, 120 A i 500 ms og 140 A i 100 ms. Effektkreds ved ≤ 40 °C: 105 A i 10 s, 210 A i 1 s, 30 A i 10 min og 61 A i 1 min.
  • Tilhørende sikringer: 10 A gG til signalstrømkreds i henhold til IEC 60947-5-1; til effektkreds ved ≤ 690 V: 25 A gG ved koordinationstype 2 og 40 A gG ved koordinationstype 1.
  • Isolationsspænding (Ui): 600 V for effekt- og signalstrømkreds med CSA- og UL-certificering; 690 V for effektkreds i henhold til IEC 60947-4-1 og for signalstrømkreds i henhold til IEC 60947-1.
  • Elektrisk holdbarhed: 0,8 Mcycles ved 25 A AC-1 og Ue ≤ 440 V; 2 Mcycles ved 12 A AC-3 og Ue ≤ 440 V.
  • Effekttab pr. pol: 0,36 W ved AC-3 og 1,56 W ved AC-1.

Tilslutninger og drift

  • Effekt- og styrekreds har skrueklemmer. For begge kredsløb gælder: 1 fleksibel leder med eller uden kabelende eller 1 massiv leder, alle med tværsnit 1–4 mm².
  • For begge kredsløb gælder ved tilslutning af 2 ledere: fleksible ledere med kabelender på 1–2,5 mm²; fleksible ledere uden kabelender på 1–4 mm²; massive ledere uden kabelender på 1–4 mm².
  • Tilspændingsmoment for effekt- og styrekreds: 1,7 N·m. Angivne værktøjer er flad skruetrækker Ø 6 mm eller Philips nr. 2.
  • Driftstid: 12–22 ms ved lukning og 4–19 ms ved åbning.
  • Sikkerhedspålidelighed B10d i henhold til EN/ISO 13849-1: 1.369.863 cyklusser ved nominel kontaktorbelastning og 20.000.000 cyklusser ved mekanisk belastning.
  • Mekanisk holdbarhed: 15 Mcycles.
  • SVHC-stoffer over 0,1 %: Ingen angivet.

Standarder og certificeringer

Standarder: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1 og UL 508. Produktcertificeringer: BV, CCC, CSA, gL, GOST, RINA og UL.

Leverandørteksten omtaler også TeSys D-seriens størrelser på 45 mm og 55 mm for modeller på 40–65 A. De angivne mål for denne enhed er 90 × 77 × 86 mm.

Specifikationer

  • Varenummer:
    7522413987
  • EAN nummer:
    3389110385731
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LC2D12E7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Bredde:
    90.0 mm
  • Dybde:
    86.0 mm
  • Funktion:
    Reverseringssikkerhed
  • Højde:
    77.0 mm
  • Kapslingsklasse IP:
    IP20
  • Montageskinnemulighed:
    Ja
  • Nominel drift effekt NEMA:
    5.59 kW
  • Nominel drifteffekt AC-3, 400 V:
    5.5 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    12.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    25.0 A
  • Poltal:
    3P
  • Spænding:
    48 ACV
  • Spændingstype (driftspænding):
    AC
  • Spændingstype for betjening:
    AC
  • Strøm:
    12A
  • SVHC stof over 0,1%:
    Ingen
  • Tilslutning for styrekreds:
    Skrueforbindelse
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
