TeSys D kontaktor til reversering, 18 A, 2 × 3P + 2 NO + 2 NC, LC2D18F7

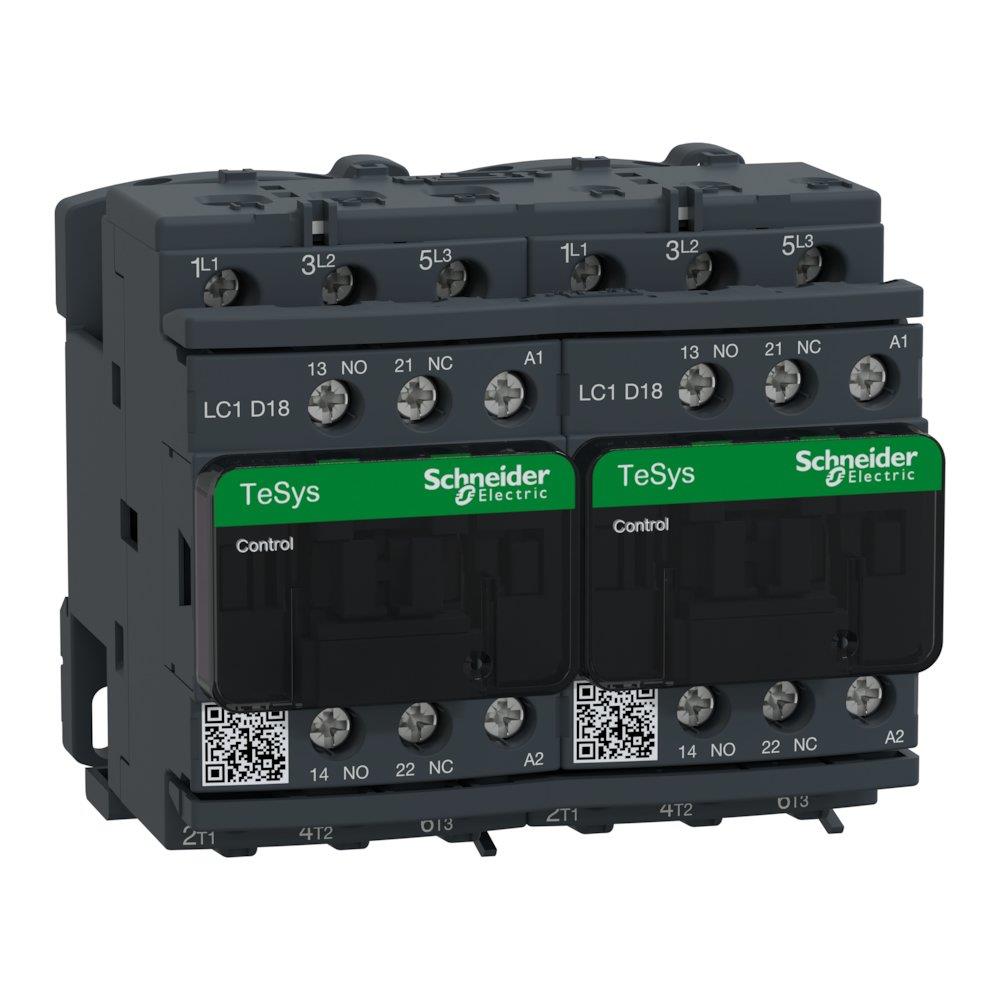

Schneider Electric TeSys D reverseringskontaktor LC1 D18, set skråt forfra med sorte kabinetter og grønne mærkefelter.Schneider Electric TeSys D reverseringskontaktor LC1 D18, vist mere lige forfra med synlige skrueklemmer og mærkefelter.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
TeSys D-kontaktor til reversering, type LC2D18F7, 18 A, 3P, IP20 og skrueklemmer. Spændingsoplysningerne i datagrundlaget er modstridende. Læs mere…
  • Varenr.:
    7522415257
  • EAN nr.:
    3389110386387
  • Typenr.:
    LC2D18F7
pr. stk. inkl. moms
1.396,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

TeSys D-kontaktor til reversering med typebetegnelsen LC2D18F7. Varenavnet angiver 2 × 3P samt 2 NO + 2 NC. Attributterne angiver 3 sluttende hovedkontakter, 0 brydende hovedkontakter og 1 NO- samt 1 NC-hjælpekontakt. Produktet har reverseringssikkerhed og mekanisk betjening.

Spændingsoplysningerne er ikke entydige: varenavnet angiver 110 VAC, attributdata angiver 24 ACV, og en supplerende leverandørtekst nævner en 24 V DC-spole. Betjeningsspændingen kan derfor ikke fastslås ud fra de foreliggende oplysninger.

Elektriske data

  • Mærkestrøm: 18 A ved AC-3, 400 V; nominel drifteffekt: 7,5 kW ved AC-3, 400 V.
  • Nominel driftstrøm ved AC-1, 400 V: 32 A.
  • Nominel driftseffekt efter NEMA: 7,46 kW.
  • Termisk strøm ved højst 60 °C: 10 A i signalkredsen og 32 A i effektkredsen.
  • Mærkeslutteevne Irms i signalkredsen: 140 A AC og 250 A DC i henhold til IEC 60947-5-1.
  • Mærkeslutteevne i effektkredsen: 300 A ved 440 V i henhold til IEC 60947.
  • Nominel korttidsstrøm i signalkredsen: 100 A i 1 s, 120 A i 500 ms og 140 A i 100 ms.
  • Nominel korttidsstrøm i effektkredsen ved højst 40 °C: 145 A i 10 s, 240 A i 1 s, 84 A i 1 min. og 40 A i 10 min.
  • Tilhørende sikringsstørrelser: 10 A gG i signalkredsen efter IEC 60947-5-1; 35 A gG ved højst 690 V for koordinationstype 2 og 50 A gG ved højst 690 V for koordinationstype 1 i effektkredsen.
  • Isolationsspænding: 600 V for effekt- og signalkreds efter CSA og UL; 690 V for effektkredsen efter IEC 60947-4-1 og 690 V for signalkredsen efter IEC 60947-1.
  • Elektrisk holdbarhed: 1 Mcyklus ved 32 A AC-1 og Ue ≤ 440 V; 1,65 Mcyklus ved 18 A AC-3 og Ue ≤ 440 V.
  • Effekttab pr. pol: 0,8 W ved AC-3 og 2,5 W ved AC-1.

Tilslutning og montering

Hovedstrømkreds og styrekreds tilsluttes med skrueklemmer. Kontaktoren kan monteres på plade eller skinne og har beskyttelsesdæksel. Kapslingsklasse: IP20. Beskyttelsesgrad efter NEMA: Andet.

  • Effektkreds, 1 kabel: fleksibelt kabel med kabelende 1–6 mm²; fleksibelt kabel uden kabelende 1,5–6 mm²; massivt kabel uden kabelende 1,5–6 mm².
  • Effektkreds, 2 kabler: fleksibelt kabel med kabelender 1–4 mm²; fleksibelt kabel uden kabelender 1,5–6 mm²; massive kabler uden kabelender 1,5–6 mm².
  • Styrekreds, 1 kabel: fleksibelt kabel med eller uden kabelende samt massivt kabel uden kabelende, alle 1–4 mm².
  • Styrekreds, 2 kabler: fleksibelt kabel med kabelender 1–2,5 mm²; fleksibelt kabel uden kabelender 1–4 mm²; massive kabler uden kabelender 1–4 mm².
  • Tilspændingsmoment for effekt- og styrekreds: 1,7 N·m. Angivne værktøjer: flad skruetrækker Ø 6 mm eller Philips nr. 2.

Drift og holdbarhed

  • Lukketid: 12–22 ms. Åbnetid: 4–19 ms.
  • Mekanisk holdbarhed: 15 Mcyklus.
  • Sikkerhedsrelaterede B10d-værdier efter EN/ISO 13849-1: 1.369.863 cyklusser ved nominel kontaktorbelastning og 20.000.000 cyklusser ved mekanisk belastning.
  • Udløsningstype: mekanisk.

Standarder og certificeringer

Standarder: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1 og UL 508. Produktcertificeringer og angivne godkendelser: BV, CCC, CSA, gL, GOST, RINA og UL.

Mål og identifikation

  • Bredde: 90 mm. Højde: 77 mm. Dybde: 86 mm.
  • Produktnummer: 7522415257. EAN: 3389110386387.
  • Oprindelsesland angivet i produktdata: FR.

TeSys D-serien og anvendelse

Leverandørteksten beskriver TeSys D-kontaktorer som beregnet til integration i styringssystemer og til opbygning af motorstartere. Anvendelsesområderne omfatter industri, infrastruktur og bygninger. Serieoplysningerne nævner størrelser på 45 mm og 55 mm for versioner fra 40 til 65 A samt EverLink-terminalteknologi på versioner fra 40 til 65 A. Disse serieoplysninger gælder det angivne versionsområde.

Specifikationer

  • Varenummer:
    7522415257
  • EAN nummer:
    3389110386387
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LC2D18F7
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Bredde:
    90.0 mm
  • Dybde:
    86.0 mm
  • Funktion:
    Reverseringssikkerhed
  • Højde:
    77.0 mm
  • Kapslingsklasse IP:
    IP20
  • Nominel drift effekt NEMA:
    7.46 kW
  • Nominel drifteffekt AC-3, 400 V:
    7.5 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    18.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    32.0 A
  • Poltal:
    3P
  • Spænding:
    24 ACV
  • Spændingstype (driftspænding):
    AC
  • Spændingstype for betjening:
    AC
  • Strøm:
    18A
  • SVHC stof over 0,1%:
    Ingen
  • Tilslutning for styrekreds:
    Skrueforbindelse
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
