Reverseringskontaktor TeSys D, LC2D18BL, 18 A, 2 x 3P + 2 NO + 2 NC, 24 V DC

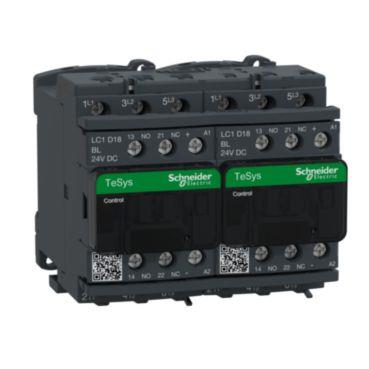

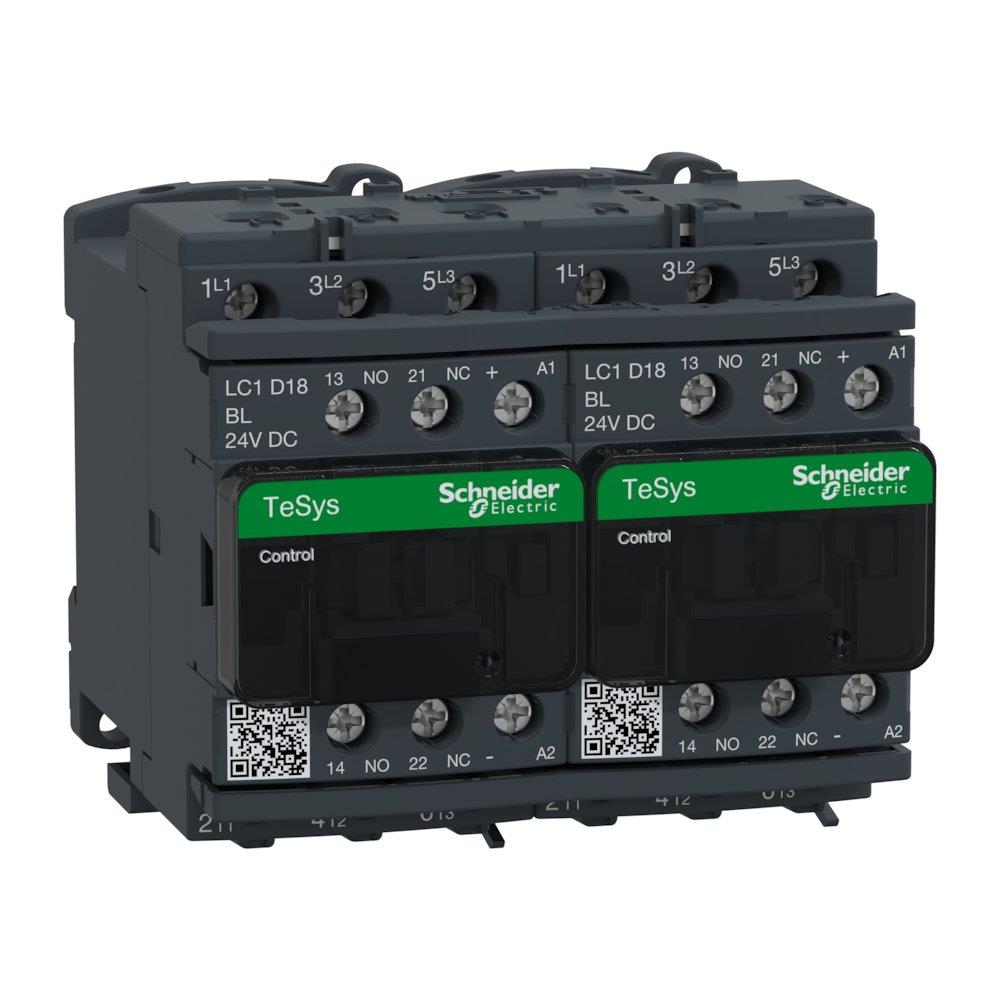

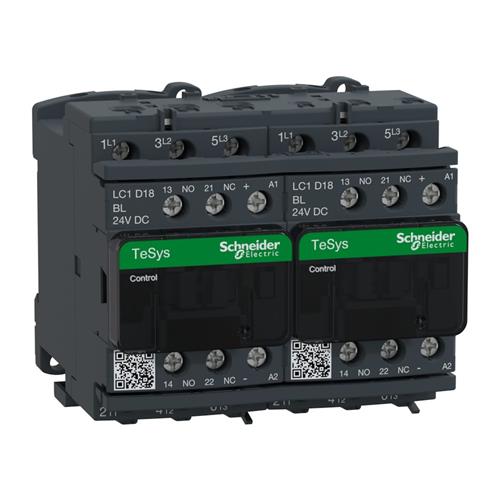

Schneider Electric TeSys D LC2D18BL-reverseringskontaktor med to sammenkoblede kontaktorer, set skråt forfra.Schneider Electric TeSys D LC2D18BL-reverseringskontaktor vist samlet forfra med synlige tilslutningsskruer og mærkninger.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Reverseringskontaktor TeSys D, 18 A og 24 V DC med 2 x 3P samt 2 NO- og 2 NC-hjælpekontakter. IP20, skrueklemmer og mulighed for montering på skinne. Læs mere…
  • Varenr.:
    7522415079
  • EAN nr.:
    3389110541670
  • Typenr.:
    LC2D18BL
pr. stk. inkl. moms
2.033,00 kr.

Måske interessant?

Beskrivelse

Produktbeskrivelse

TeSys D-reverseringskontaktor, type LC2D18BL, til motorstyring og integration i styringssystemer. Den har en mærkestrøm på 18 A ved AC-3, 400 V og en nominel driftseffekt på 7,5 kW ved AC-3, 400 V. Betjeningsspændingen er 24 V DC. Produktbetegnelsen angiver 2 x 3P samt 2 NO- og 2 NC-kontakter.

Kontaktorens kapslingsklasse er IP20, og hovedstrømkreds og styrekreds tilsluttes med skrueklemmer. Den kan monteres på plade eller skinne. TeSys D-kontaktorer er beregnet til brug i blandt andet industri, infrastruktur og bygninger og kan anvendes til motorstartere.

Elektriske data

  • Mærkestrøm ved AC-3, 400 V: 18 A.
  • Nominel driftseffekt ved AC-3, 400 V: 7,5 kW.
  • Nominel driftseffekt efter NEMA: 7,46 kW.
  • Nominel driftsstrøm ved AC-1, 400 V: 32 A.
  • Termisk strøm ved højst 60 °C: 10 A for signalkredsen og 32 A for effektkredsen.
  • Mærkeslutteevne Irms for signalkredsen: 140 A AC og 250 A DC i henhold til IEC 60947-5-1.
  • Mærkeslutteevne for effektkredsen: 300 A ved 440 V i henhold til IEC 60947.
  • Nominel korttidsstrøm for signalkredsen: 100 A i 1 s, 120 A i 500 ms og 140 A i 100 ms.
  • Nominel korttidsstrøm for effektkredsen ved højst 40 °C: 145 A i 10 s, 240 A i 1 s, 84 A i 1 min. og 40 A i 10 min.
  • Tilhørende sikringsstørrelse for signalkredsen: 10 A gG i henhold til IEC 60947-5-1.
  • Tilhørende sikringsstørrelse for effektkredsen ved højst 690 V: 35 A gG ved koordination type 2 og 50 A gG ved koordination type 1.
  • Isolationsspænding for effekt- og signalkreds: 600 V i henhold til CSA og UL; 690 V for effektkredsen i henhold til IEC 60947-4-1 og for signalkredsen i henhold til IEC 60947-1.
  • Elektrisk holdbarhed: 1 Mcyklus ved 32 A AC-1 og Ue ≤ 440 V; 1,65 Mcyklus ved 18 A AC-3 og Ue ≤ 440 V.
  • Effekttab pr. pol: 0,8 W ved AC-3 og 2,5 W ved AC-1.
  • Driftstid: 20–30 ms ved åbning og 65,45–88,55 ms ved lukning.
  • Mekanisk holdbarhed: 30 Mcyklus.

Tilslutning og montage

Effektkreds og styrekreds har skrueforbindelser. Tilspændingsmomentet er 1,7 N·m for begge kredse. Momentet gælder ved brug af flad skruetrækker Ø 6 mm eller Philips No. 2.

  • Effektkreds, 1 kabel: fleksibel leder med kabelende, 1–6 mm²; fleksibel leder uden kabelende, 1,5–6 mm²; eller massiv leder uden kabelende, 1,5–6 mm².
  • Effektkreds, 2 kabler: fleksible ledere med kabelender, 1–4 mm²; fleksible ledere uden kabelender, 1,5–6 mm²; eller massive ledere uden kabelender, 1,5–6 mm².
  • Styrekreds, 1 kabel: fleksibel leder med eller uden kabelende, 1–4 mm²; eller massiv leder uden kabelende, 1–4 mm².
  • Styrekreds, 2 kabler: fleksible ledere med kabelender, 1–2,5 mm²; fleksible ledere uden kabelender, 1–4 mm²; eller massive ledere uden kabelender, 1–4 mm².
  • Montage på plade eller skinne.
  • Beskyttelsesdæksel: med.
  • Udløsningstype: mekanisk.

Mål og øvrige oplysninger

  • Højde: 77 mm.
  • Bredde: 90 mm.
  • Dybde: 95 mm.
  • Kapslingsklasse: IP20.
  • NEMA-beskyttelsesgrad: Andet.
  • SVHC-stof over 0,1 %: bly.
  • Oprindelsesland: Frankrig.
  • Toldkode: 85364900.
  • Produktnummer: 7522415079.
  • EAN: 3389110541670.

Standarder og certificeringer

Standarder: CSA C22.2 No. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1 og UL 508. Produktcertificeringer: BV, CCC, CSA, gL, GOST, RINA og UL.

Driftssikkerhedsdata

  • B10d = 1.369.863 cyklusser for kontaktor med nominel belastning i henhold til EN/ISO 13849-1.
  • B10d = 20.000.000 cyklusser for kontaktor med mekanisk belastning i henhold til EN/ISO 13849-1.

TeSys D-serien

TeSys D-kontaktorer er beskrevet til integration i styringssystemer og anvendelse til motorstartere. Serien omfatter versioner med kompakte størrelser på 45 mm og 55 mm i strømområdet 40–65 A. Versionerne fra 40 til 65 A er udstyret med EverLink-terminalteknologi, som er beskrevet til at fastholde tilslutningen, selv hvis lederne bevæger sig.

Specifikationer

  • Varenummer:
    7522415079
  • EAN nummer:
    3389110541670
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LC2D18BL
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydende hovedkontakter NC:
    0.0
  • Antal hjælpekontakter som er NO:
    1.0
  • Antal hjælpekontakter som er NC:
    1.0
  • Antal sluttende hovedkontakter:
    3.0
  • Beskyttelsesgrad (NEMA):
    Andet
  • Bredde:
    90.0 mm
  • Dybde:
    95.0 mm
  • Funktion:
    Reverseringssikkerhed
  • Højde:
    77.0 mm
  • Kapslingsklasse IP:
    IP20
  • Montageskinnemulighed:
    Ja
  • Nominel drift effekt NEMA:
    7.46 kW
  • Nominel drifteffekt AC-3, 400 V:
    7.5 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    18.0 A
  • Nominelt driftstrøm le på AC-1, 400 V:
    32.0 A
  • Poltal:
    3P
  • Spænding:
    24 DCV
  • Spændingstype (driftspænding):
    DC
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    0 - 0 V
  • Spolespænding AC 60HZ:
    0 - 0 V
  • Strøm:
    18A
  • SVHC stof over 0,1%:
    Bly
  • Tilslutning for styrekreds:
    Skrueforbindelse
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
