TeSys U reverseringsmodul, 24 V DC, LU2MB0BL

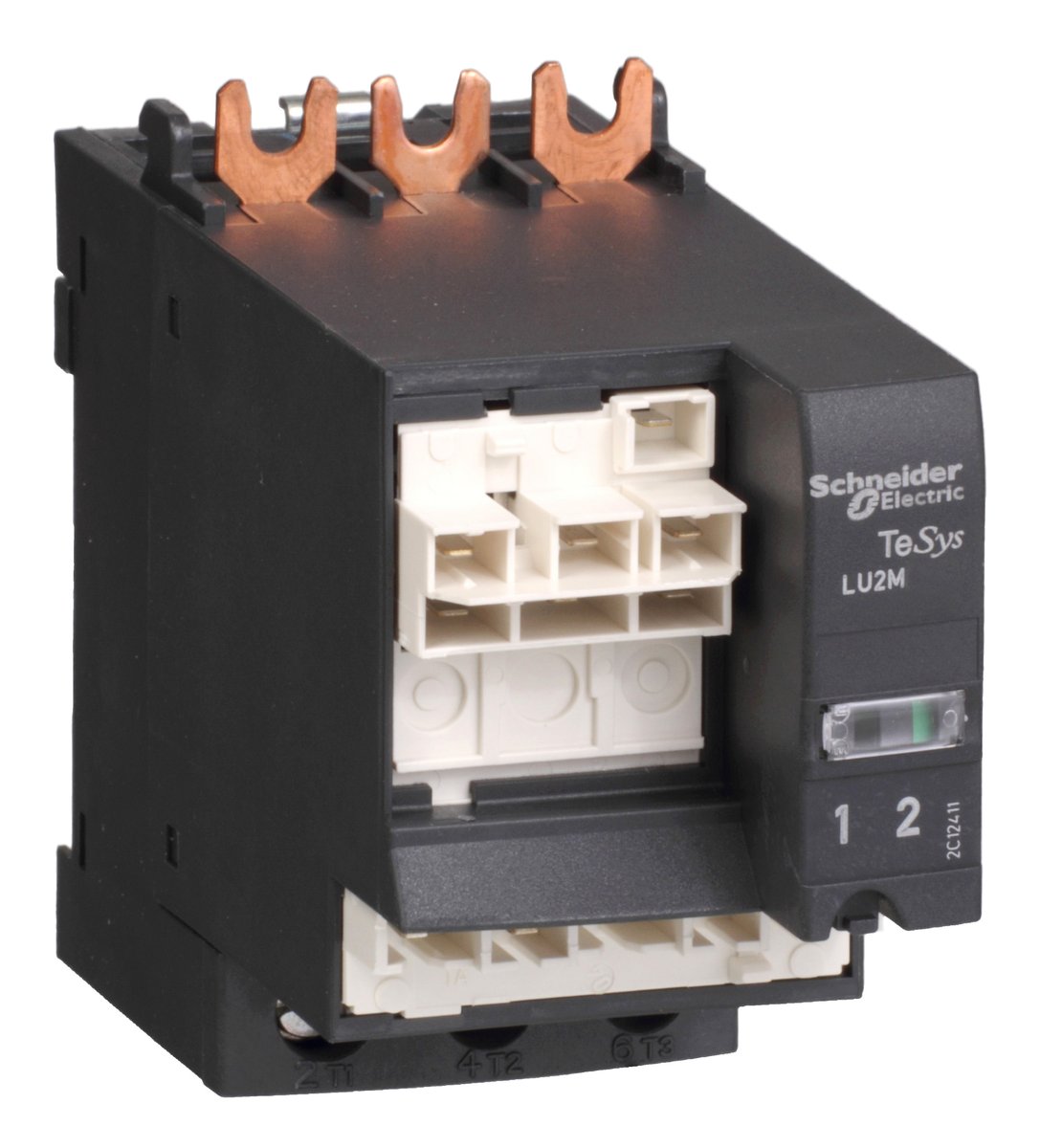

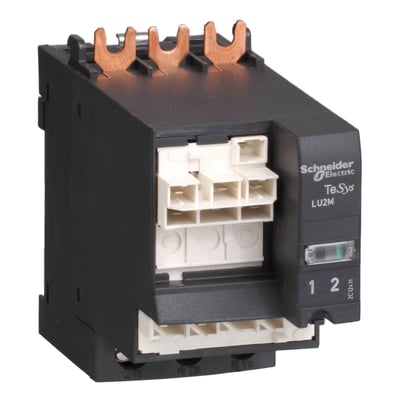

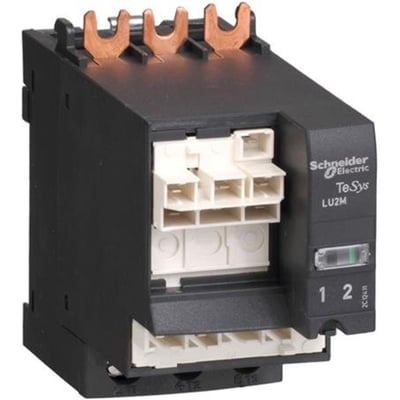

Schneider Electric TeSys U reverseringsmodul LU2MB0BL til 24 V DC med hvide tilslutninger og kobberfarvede kontakter.
PRISGARANTI
2 stk. på lager
GLS Pakkeshop 39,00 kr. (leveres onsdag d. 18/11)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Onsdag d. 18/11
GLS Erhverv49,00 kr.Onsdag d. 18/11
GLS Hjemmelevering59,00 kr.Onsdag d. 18/11
Direkte levering149,00 kr.Tirsdag d. 17/11
Click&Collect i Svenstrup (9230)0,00 kr.Tirsdag d. 17/11
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
Reverseringsmodul til TeSys U med 24 V DC-spolespænding, IP20 og skrueforbindelser til hovedstrøms- og styrekreds. Læs mere…
  • Varenr.:
    7522501792
  • EAN nr.:
    3389110363777
  • Typenr.:
    LU2MB0BL
pr. stk. inkl. moms
2.181,00 kr.

Måske interessant?

Se alt fra mærket
Udvalgte kategorier fra mærket

Beskrivelse

Produktbeskrivelse

LU2MB0BL er et reverseringsmodul til TeSys U, også betegnet TeSys Model U (U for Ultima). TeSys U er et modulopbygget motorstartersystem, hvor enhederne forbindes til et grundmodul uden interne ledninger. Grundmodulet indeholder adskiller og kontaktor, og systemmodulerne monteres kabelfrit. Modulbredden er 45 mm.

Modulet har reverseringssikkerhed og er beregnet til 24 V DC-betjening. TeSys U-seriebeskrivelsen angiver motorstartere med en kapacitet på op til 32 A og 15 kW. De tekniske data for dette modul angiver desuden 38 A og 18,5 kW ved AC-3, 400 V.

Tekniske data

  • Type: LU2MB0BL
  • Serie: TeSys Ultra
  • Spændingstype for betjening: DC
  • Spolespænding DC: 24 V
  • Angivet spolespænding AC: 0–0 V ved 50 Hz og 60 Hz
  • Angivet driftsspænding AC: 690 V ved 50 Hz og 60 Hz
  • Nominel drifteffekt ved AC-3, 400 V: 18,5 kW
  • Nominel driftstrøm ved AC-3, 400 V: 38 A
  • Nominel driftseffekt NEMA: 14,9 kW
  • Kapslingsklasse: IP20
  • Beskyttelsesgrad NEMA: Andet
  • Mål: 45 mm bredt, 82,5 mm højt og 82 mm dybt
  • Tilslutning til hovedstrømskreds og styrekreds: skrueforbindelse
  • Kan monteres på montageskinne
  • SVHC-stoffer over 0,1 %: bly og blymonoxid
  • Produktnummer: 7522501792
  • EAN: 3389110363777

TeSys U-systemets moduler og funktioner

Systemet kan sammensættes med strømmoduler, hjælpekontaktblokke, funktionsmoduler og kommunikationsmoduler. Elektroniske beskyttelsesmoduler fås med startklasse 5 til 30 og kan have funktioner til realtidsmåling, indikering af spændingsbrud, diagnostik, logning samt lokal- eller fjernstyring.

TeSys U-seriebeskrivelsen angiver tre typer styreenheder, der kan klipses på: en standardstyreenhed med beskyttelse mod overbelastning og kortslutning, en udvidelig styreenhed med alarm og fejldifferentiering samt en multifunktionsstyreenhed med realtidsstyring af motorbelastning og mulighed for lokal eller fjernbaseret diagnosticering og parameteropsætning.

Der findes tre typer automationsmoduler, som kan klipses på. De understøtter Modbus, CANopen, AS-Interface, Profibus DP, Ethernet, DeviceNet, Fipio og Interbus S via et Advantys STB LE-modul eller et simpelt parallellink. Kommunikationsmodulerne er forberedt til parallelkobling til PLC'er samt AS-i, Modbus og andre bussystemer via gateway. Kommunikation kan ske via parallel eller seriel bus.

Systemet kan desuden anvende to valgfrie 45 mm strømmoduler: en strømbegrænser og et omskifterrelæ. Den beskrevne strømbegrænser er LUALB1, angivet til 130 kA ved 440 V.

Moduloversigt

  • Grundmodul
  • Standardbeskyttelsesmodul
  • Funktionsmoduler (LUF), kommunikationsmoduler og hjælpekontaktmoduler (LUFN)
  • Meldekontaktblok (LUA)
  • Reverseringsblok
  • Strømbegrænser LUALB1, 130 kA ved 440 V
  • Plug-in-terminalblok
  • Hjælpeblok fortrådet til reversering (LU9MR1C)

Specifikationer

  • Varenummer:
    7522501792
  • EAN nummer:
    3389110363777
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    LU2MB0BL
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Beskyttelsesgrad (NEMA):
    Andet
  • Bredde:
    45.0 mm
  • Driftsspænding AC 50 Hz:
    690 - 690 V
  • Driftsspænding AC 60 Hz:
    690 - 690 V
  • Dybde:
    82.0 mm
  • Funktion:
    Reverseringssikkerhed
  • Højde:
    82.5 mm
  • Kapslingsklasse IP:
    IP20
  • Montageskinnemulighed:
    Ja
  • Nominel drift effekt NEMA:
    14.9 kW
  • Nominel drifteffekt AC-3, 400 V:
    18.5 kW
  • Nominelt driftstrøm le på AC-3, 400 V:
    38.0 A
  • Spænding:
    24 DCV
  • Spændingstype (driftspænding):
    DC
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    0 - 0 V
  • Spolespænding AC 60HZ:
    0 - 0 V
  • Spolespænding DC:
    24 - 24 V
  • SVHC stof over 0,1%:
    Bly, Lead-monoxide
  • Tilslutning for styrekreds:
    Skrueforbindelse
  • Tilslutningstype hovedstrømkreds:
    Skrueforbindelse
  • Producent/forhandler:
    Schneider Electric
