Beskrivelse
Produktbeskrivelse

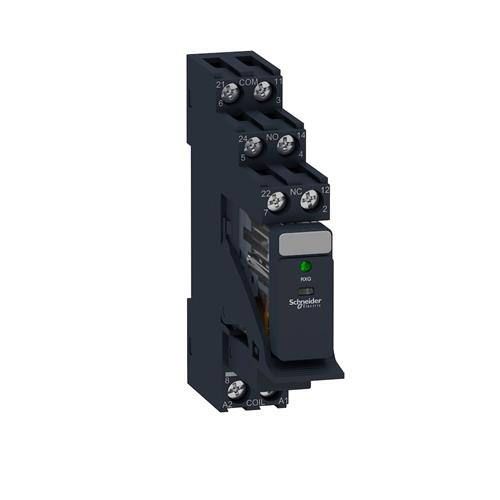

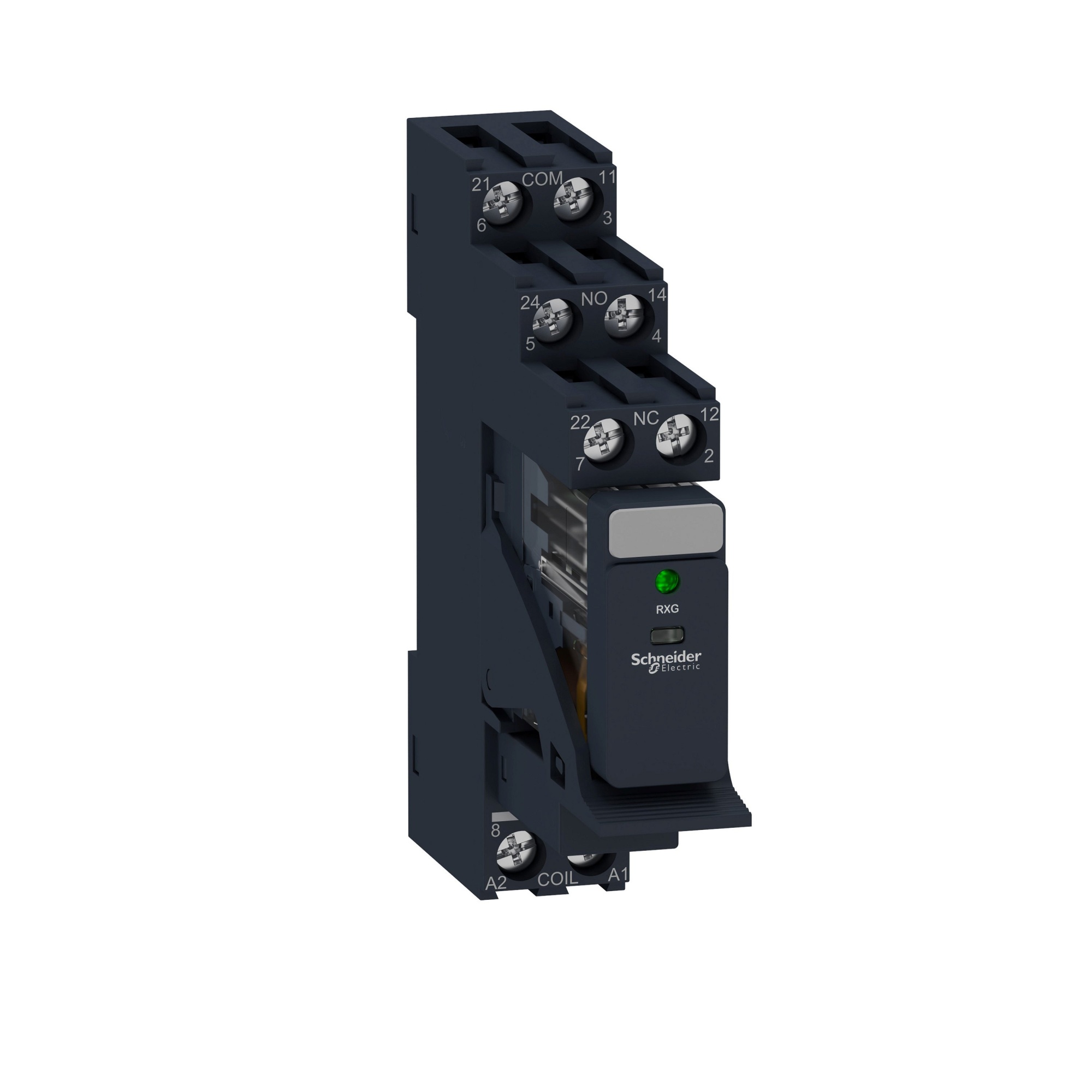

Harmony RXG23BDPV er et komplet stikbensrelæ monteret i en RGZE1S48M-relæsokkel. Relæet har en holdebøjle, der fastholder det i soklen, også under vibrerende forhold. Soklen har en spærrediode til ensretning af DC-spændingen og en indbygget LED, der viser, når relæet får forsyning.
RXG-serien har en bredde på 16 mm og kraftige stikben, som er kompatible med øvrige mærker i branchen. Serien omfatter relæer med enten 1 C/O-kontakt på 10 A eller 2 C/O-kontakter på 5 A, og fås med eller uden testknap og indbygget lysdiode.
Funktioner
- 2 C/O AgSn-kontakter med en mærkstrøm på 5 A
- Forsyning: 24 VDC
- Grøn LED på fronten viser, når relæet får forsyning
- Mekanisk indikator med orange markering viser, om relæet er trukket
- Påbygget mærkeplade til opmærkning af relæet
- Monostabil funktion og upolariseret spole
- Stikforbindelse
- IP20
- Egetforbrug: 0,53 W
- Mindste indkoblingsstrøm på kontaktsættet: 10 mA
- Levetid: 100.000 koblinger, afhængigt af belastningsgrad og type
Montering og tilbehør
Relæet anvendes med RGZ-relæsokler. Soklerne RGZE1SxxM og RGZExxP har separate terminaler til forsyning og kontaktsæt. Et beskyttelsesmodul med diode, varistor eller RC-led kan indsættes direkte i relæsoklen, hvis der er behov for det.
- RSZL300-opmærkningsplader kan bruges til yderligere opmærkning af soklen
- Sløjfeskinnen RGZS08 kan forbinde spolespændingen på op til 8 relæer og fås som tilbehør til soklerne
Mål og godkendelser
- Bredde: 15 mm
- Dybde: 72 mm
- Højde: 79 mm
- RXG-serien har UL- og CSA-godkendelse til brug i USA og Canada
- Serien har DNV/GL-certifikat til marine applikationer
Specifikationer
-
Varenummer:7522605630
-
EAN nummer:3606489562915Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:RXG23BDPVNogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Antal brydekontakter:0.0
-
Antal skiftekontakter:2.0
-
Antal sluttekontakter:0.0
-
anvendes til:RGZ relæsokler
-
Bredde:15.0 mm
-
Drev polarisering:Upolariseret
-
Dybde:72.0 mm
-
Elektrisk forbindelse:Stikforbindelse
-
Højde:79.0 mm
-
Kapslingsklasse IP:IP20
-
Kontakttype:Andet
-
Mærkstrøm:5A
-
Materiale kontakt:Andet
-
Materiale kontaktindsats:Andet
-
Materiale kontaktoverflade:Andet
-
Nominel strøm:5.0 A
-
Omskiftnings karakteristik:Monostabil
-
Spænding:24 DCV
-
Spændingstype for betjening:DC
-
Producent/forhandler:Schneider Electric
