Harmony RXG21BDPV stikbensrelæ, med sokkel og testknap, 2 C/O, 24 VDC

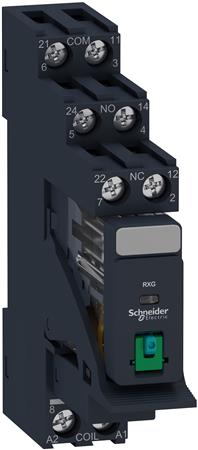

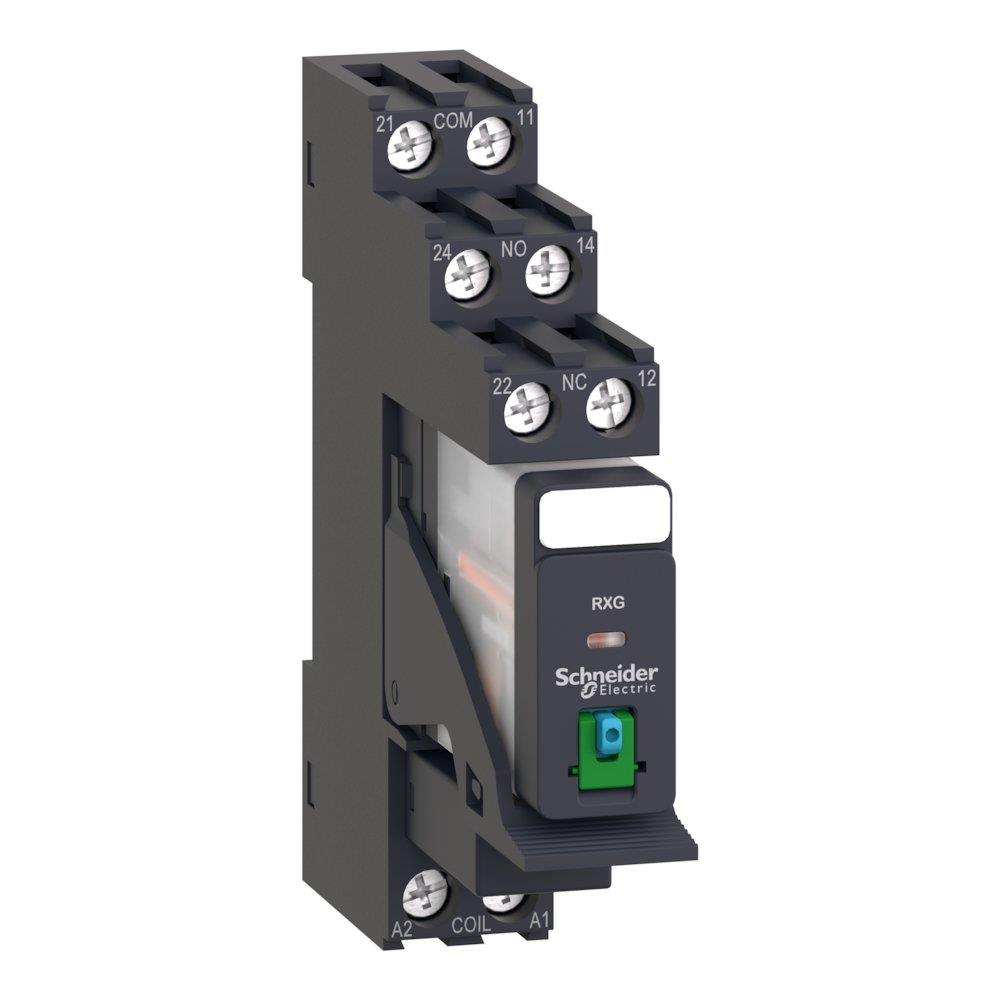

Schneider Electric Harmony RXG21BDPV stikbensrelæ med sokkel, 24 VDC, to skiftekontakter og grøn testknap.Schneider Electric Harmony RXG21BDPV stikbensrelæ med sokkel set skråt fra siden, med synlige tilslutningsskruer og kontaktmærkninger.
Skaffevare
GLS Pakkeshop 39,00 kr. (leveres lørdag d. 28/11 - torsdag d. 10/12)
MetodePrisLeveres
GLS Pakkeshop39,00 kr.Lørdag d. 28/11 - torsdag d. 10/12
GLS Erhverv49,00 kr.Mandag d. 30/11 - torsdag d. 10/12
GLS Hjemmelevering59,00 kr.Mandag d. 30/11 - torsdag d. 10/12
Click&Collect i Svenstrup (9230)0,00 kr.Fredag d. 27/11 - onsdag d. 9/12
Oplyste datoer gælder ved bestilling inden mandag 15.30
Se alt fra mærket Schneider Electric
RXG21BDPV er et komplet 24 VDC stikbensrelæ med RGZE1S48M-sokkel, testknap, spærrediode med LED-indikator og 2 C/O-kontakter på 5 A. Læs mere…
  • Varenr.:
    7522605588
  • EAN nr.:
    3606489562854
  • Typenr.:
    RXG21BDPV
pr. stk. inkl. moms
134,00 kr.

Måske interessant?

Beskrivelse

Harmony RXG21BDPV er et stikbensrelæ monteret i en RGZE1S48M-relæsokkel. Soklen har en holdebøjle, der fastholder relæet, også under vibrationer, samt en spærrediode til ensretning af DC-spændingen. En LED i dioden viser, når relæet får forsyning.

Relæet har to C/O-kontakter af AgSn med en mærkstrøm på 5 A og en indbygget testknap. Produktet er beregnet til RGZ-relæsokler og har kapslingsklasse IP20.

Funktioner

  • Forsyning: 24 VDC; relæets egetforbrug er 0,53 W.
  • Monostabil funktion og upolariseret betjening med DC.
  • Testknappen kan aktiveres momentant med den blå knap eller tvangskobles ved at vippe den grønne del op.
  • En mekanisk indikator med orange markering viser, om relæet er trukket.
  • Påbygget mærkeplade til opmærkning af relæet.
  • Mindste indkoblingsstrøm for kontaktsættet: 10 mA.
  • Angivet levetid: 100.000 koblinger, afhængigt af belastningsgrad og type.
  • Aftagelige klemmer og stikforbindelse.

Mål og specifikationer

  • Bredde: 15 mm; dybde: 72 mm; højde: 79 mm.
  • Kapslingsklasse: IP20.
  • To skiftekontakter, 2 C/O.
  • Typebetegnelse: RXG21BDPV.
  • Produktnummer: 7522605588.
  • EAN: 3606489562854.
  • Oprindelsesland: CN.

Kompatibilitet og tilbehør

RXG-serien har en angivet bredde på 16 mm og kraftige stikben og beskrives som kompatibel med øvrige mærker i branchen. Den konkrete RXG21BDPV er angivet med en bredde på 15 mm. Soklerne RGZE1SxxM og RGZExxP har separate terminaler til forsyning og kontaktsæt. Der kan monteres et beskyttelsesmodul med diode, varistor eller RC-led direkte i relæsoklen.

  • RSZL300-opmærkningsplader kan bruges til yderligere opmærkning af soklen.
  • Sløjfeskinnen RGZS08 kan forbinde spolespændingen på op til 8 relæer og fås som tilbehør til soklerne.

RXG-serien

Harmony RXG-serien omfatter relæer med enten 1 C/O-kontakt på 10 A eller 2 C/O-kontakter på 5 A. Serien fås med eller uden testknap og indbygget lysdiode. Serien har UL- og CSA-godkendelse til brug i USA og Canada samt DNV/GL-certifikat til marine applikationer.

Specifikationer

  • Varenummer:
    7522605588
  • EAN nummer:
    3606489562854
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    RXG21BDPV
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal brydekontakter:
    0.0
  • Antal skiftekontakter:
    2.0
  • Antal sluttekontakter:
    0.0
  • anvendes til:
    RGZ relæsokler
  • Bredde:
    15.0 mm
  • Drev polarisering:
    Upolariseret
  • Dybde:
    72.0 mm
  • Elektrisk forbindelse:
    Stikforbindelse
  • Højde:
    79.0 mm
  • Kapslingsklasse IP:
    IP20
  • Komplet med sokkel:
    Ja
  • Kontakttype:
    Andet
  • Mærkstrøm:
    5A
  • Materiale kontakt:
    Andet
  • Materiale kontaktindsats:
    Andet
  • Materiale kontaktoverflade:
    Andet
  • Med aftagelige klemmer:
    Ja
  • Med LED-visning:
    Nej
  • Med tvangsførte kontakter:
    Nej
  • Nominel strøm:
    5.0 A
  • Omskiftnings karakteristik:
    Monostabil
  • Spænding:
    24 DCV
  • Spændingstype for betjening:
    DC
  • Spolespænding 50HZ:
    0 - 0 V
  • Spolespænding AC 60HZ:
    0 - 0 V
  • Spolespænding DC:
    0 - 0 V
  • Producent/forhandler:
    Schneider Electric
